第1章（P15）1、基本练习题（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
过程控制与自动化仪表试题

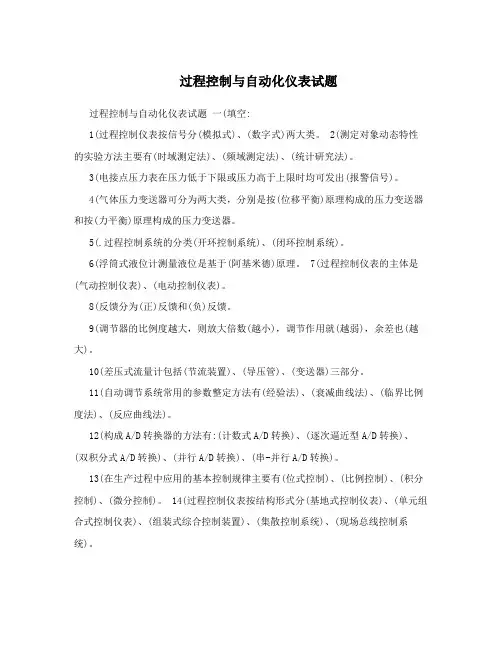

过程控制与自动化仪表试题过程控制与自动化仪表试题一(填空:1(过程控制仪表按信号分(模拟式)、(数字式)两大类。
2(测定对象动态特性的实验方法主要有(时域测定法)、(频域测定法)、(统计研究法)。
3(电接点压力表在压力低于下限或压力高于上限时均可发出(报警信号)。
4(气体压力变送器可分为两大类，分别是按(位移平衡)原理构成的压力变送器和按(力平衡)原理构成的压力变送器。
5(.过程控制系统的分类(开环控制系统)、(闭环控制系统)。
6(浮筒式液位计测量液位是基于(阿基米德)原理。
7(过程控制仪表的主体是(气动控制仪表)、(电动控制仪表)。
8(反馈分为(正)反馈和(负)反馈。
9(调节器的比例度越大，则放大倍数(越小)，调节作用就(越弱)，余差也(越大)。
10(差压式流量计包括(节流装置)、(导压管)、(变送器)三部分。
11(自动调节系统常用的参数整定方法有(经验法)、(衰减曲线法)、(临界比例度法)、(反应曲线法)。
12(构成A/D转换器的方法有:(计数式A/D转换)、(逐次逼近型A/D转换)、(双积分式A/D转换)、(并行A/D转换)、(串-并行A/D转换)。
13(在生产过程中应用的基本控制规律主要有(位式控制)、(比例控制)、(积分控制)、(微分控制)。
14(过程控制仪表按结构形式分(基地式控制仪表)、(单元组合式控制仪表)、(组装式综合控制装置)、(集散控制系统)、(现场总线控制系统)。
15(温度变送器有(毫伏变送器)、(热电阻温度变送器)、(热电偶温度变送器)几种类型。
16.自动控制系统由被控对象、检测元件(包括变送器) 、调节器和调节阀, 部分组成。
17.常见的比值控制系统有单闭环比值、双闭环比值和串级比值3种。
二(选择题。
1(热电偶供电为:(1)A)直流 B)交流 C)三相交流 D)不供电2(向差压变送器的正、负压室同时输入相同的的压力时，变送器的输出零位产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差叫什么,(1)1)静压误差3(电容式差压变送器无输出时可能原因是(1、2)1)无电压供给 2)无压力差 3)线性度不好三、简答题1. 温度测量有哪几种常用元件,答:温度测量的常用元件有4种，它们是:热电阻、热电偶、双金属温度计、膨胀温度计。
过程控制与自动化仪表
过程控制与自动化仪表交卷时间：2016-01-01 19:06:40一、单选题1.(4分)用4：1 衰减曲线法整定控制器参数时得到的TS 值是什么数值（）∙ A. 从控制器积分时间旋纽上读出的积分时间。
∙ B. 从控制器微分时间旋纽上读出的积分时间。
∙ C. 对象特性的时间常数。
∙ D. 是4：1 衰减曲线上测量得到的振荡周期。
得分：0知识点：过程控制与自动化仪表作业题展开解析答案 D解析2.(4分)有一精度等级为0.5的测温仪表，测量范围为400～600℃，该表的允许基本误差为（）。
∙ A. ±3℃∙ B. ±2℃∙ C. ±1℃∙ D. 3℃得分：0知识点：过程控制与自动化仪表作业题展开解析答案 C解析3.(4分)测量范围为0~100摄氏度的上限值为（）。
∙ A. 0摄氏度∙ B. 50摄氏度∙ C. 100摄氏度得分：0知识点：过程控制与自动化仪表作业题展开解析答案 C解析4.(4分)调节器的反作用是指（）。
∙ A. 测量值大于给定值时，输出增大∙ B. 测量值大于给定值时，输出减小∙ C. 测量值增大，输出增大∙ D. 测量值增大，输出减小得分：0知识点：过程控制与自动化仪表作业题展开解析答案 B解析5.(4分)仪表的指示值与被测变量真实值之间的差值称为( )。
∙ A. 相对误差∙ B. 绝对误差∙ C. 仪表误差∙ D. 变差得分：0知识点：过程控制与自动化仪表作业题展开解析答案 B解析6.(4分)串级控制系统参数整定步骤应为（）。
∙ A. 先主环，后副环∙ B. 先副环后主环∙ C. 只整定副环∙ D. 没有先后顺序得分：0知识点：过程控制与自动化仪表作业题展开解析答案 B解析7.(4分)防爆标志为“eⅡb”的仪表可用于下列那种场合。
（）∙ A. 氢∙ B. 乙烯∙ C. 乙炔得分：0知识点：过程控制与自动化仪表作业题展开解析答案 B解析8.(4分)调节阀的可调比定义为（）∙ A. 调节阀所能调节的最大流量与最小流量之比∙ B. 实际的最大流量与最小流量之比∙ C. 调节阀所能调节的最小流量与最大流量之比∙ D. 实际的最小流量与最大流量之比得分：0知识点：过程控制与自动化仪表作业题展开解析答案 A解析9.(4分)简单控制系统中被控变量的选择有两种途径，其中之一是( )指标控制，以工艺指标(如压力、流量、液位、温度、成分等)为被控变量。
奥鹏吉大20年3月过程控制与自动化仪表作业考核试题
1.子流景计的流体流动方向为（）A.自上而下B.自下而上C.循环流动D.单相流动【参考答案】：B2.在过程控制中，使用最多的是（）。
A.气动执行器B.电动执行器C.热动执行器D.手动执行器【参考答案】：A3.过程控制系统中的执行器有（）种形式。
A.2B.3C.4D.5【参考答案】：A4.自动选择性控制系统按选择器所选信号的不同大致分为（）类。
A.1B.2C.3D.4【参考答案】：B5.电动仪表的供电方式有（）和直流供电方式。
A.交流供电方式B.动态供电方式C.间接供电方式D.直接供电方式【参考答案】：A6.检测误差按检测数据中误差呈现的规律性可分为（）。
A.检测误差B.系统误差C.随机误差D.粗大误差【参考答案】：BCD7.简单过程控制系统主要由（）组成。
A.被控过程B.过程检测C.控制仪表D.控制对象【参考答案】：ABC8.自动化仪表按安装场地不同，可分为（）。
A.现场类B.控制室类C.自动化化类D.电气类【参考答案】：ABC9.自动化仪表按能源形式的不同可分为（）。
A.液动B.气动C.电动D.固动【参考答案】：ABC10.系统的控制方案包括（）。
A.系统的构成B.控制方式C.控制规律D.控制过程【参考答案】：ABC11.用于测景流景的节流装置之一是孔板，是利用流体流经此节流装置产生的压力差实现的。
（）A.错误B.正确【参考答案】：B12.比值控制系统是使一种物料随另一种物料按一定比例变化的控制系统。
（）A.错误B.正确13.串级控制系统的运行过程中，副环的频率较低，主环的频率较高（）A.错误B.正确【参考答案】：A14.试验辨识法又称系统辨识与参数估计法。
（）A.错误B.正确【参考答案】：B15.当广义过程控制通道时间常数较大或容景滞后较大时，应引入微分调节。
（）A.错误B.正确【参考答案】：B16.若调节阀口径选择过小，当系统受到较大扰动时，调节阀即使运行在全开状态，也会使系统出现暂态失控现象。
吉林大学《过程控制与自动化仪表》期末考试备考资料(五)
吉大《过程控制与自动化仪表》（五）第五章简单控制系统调节器调节规律的选择目前，工业上常用的主要有P、I、D三种调节规律组合而成。
调节器的选型应根据调节系统的特性和工艺要求。
比例调节器的特点是：调节器的输出与偏差成比例，阀门位置与偏差之间有对应关系。
当负荷变化时，克服干扰能力强，过渡过程时间短，过程终了存在余差。
负荷变化愈大，余差愈大。
它适用于调节通道滞后较小，负荷变化不大，工艺参数只要求在一个范围内变化的系统。
如中间贮罐的液位、精馏塔塔釜液位，以及不太重要的蒸汽压力等。
比例积分调节器的特点是：积分作用使调节器的输出与偏差的积分成比例。
积分作用使过渡过程结束时无余差，但稳定性降低。
虽然加大比例度可以提高稳定性，但超调量和振荡周期都增大，回复时间也加长。
比例积分调节器适用于调通道滞后较小，负荷变化不大，工艺参数不允许有余差的系统。
例如流量、压力和要求严格的液位调节系统，都采用比例积分调节器。
这是使用最多，应用最广的调节器。
比例积分微分调节器的特点是：微分作用使调节器的输出与偏差变化速度成比例。
它对克服容量滞后有显著效果。
在比例的基础上加入微分作用则增加稳定性。
再加上积分作用可以消除余差。
对于滞后很小的对象，应避免引入微分作用，否则会导致系统的不稳定。
PID三作用调节器用于容量滞后较大的对象（如温度对象），负荷变化大的系统可获得满意的调节质量。
调节参数的工程整定调节系统的过渡过程，与调节对象的特性、干扰形式和大小、调节方案的确定以及调节参数的整定有着密切的关系。
对象特性和干扰情况是受工艺操作和设备特性限制的。
在确定调节方案时，只能尽量设计合理，并不能任意改变它。
一旦方案确定之后，对象各通道的特性就已成定居。
这时调节系统的调节质量只取决于调节器参数的整定了。
所谓调节器参数的整定，就是求取最好的过渡过程中调节器的比例度δ、积分时间T1、微分时间TD具体数值的工作。
整定调节器参数的方法，至今已有几十种，可分两大类。
吉大19秋学期《过程控制与自动化仪表》在线作业二-0003参考答案
吉大《过程控制与自动化仪表》在线作业二-0003
试卷总分:100 得分:100
一、单选题 (共 5 道试题,共 20 分)
1.子流量计的流体流动方向为（）。
A.自上而下
B.自下而上
C.循环流动
D.单相流动
答案:B
2.超驰控制是为了实现（）而设计的控制系统，属于极限控制的一种。
A.软保护
B.分程控制
C.硬保护
D.阶段控制
答案:A
3.电动仪表的供电方式有（）和直流供电方式。
A.间接供电方式
B.直接供电方式
C.动态供电方式
D.交流供电方式
答案:D
4.从整理结构上看，智能温度变送器由（）部分组成。
A.2
B.3
C.4
D.5
答案:A
5.在过程控制中，使用最多的是（）。
A.电动执行器
B.热动执行器
C.气动执行器
D.手动执行器
答案:C
二、多选题 (共 5 道试题,共 20 分)
6.检测误差按检测数据中误差呈现的规律性可分为（）。
A.检测误差
B.系统误差
C.随机误差
D.粗大误差
答案:BCD
7.自动化仪表按能源形式的不同可分为（）。
吉大20新上学期《过程控制与自动化仪表》在线作业一_1252
(单选题)1: 子流量计的流体流动方向为（）。
A: 自上而下
B: 自下而上
C: 循环流动
D: 单相流动
正确答案: B
(单选题)2: 从整理结构上看，智能温度变送器由（）部分组成。
A: 2
B: 3
C: 4
D: 5
正确答案: A
(单选题)3: 对于（）摄氏度以上的高温，已不能用热电阻进行测量，大多采用热电偶进行测量。
A: 100
B: 200
C: 300
D: 500
正确答案: D
(单选题)4: 自动选择性控制系统按选择器所选信号的不同大致分为（）类。
A: 1
B: 2
C: 3
D: 4
正确答案: B
(单选题)5: 电动仪表的供电方式有（）和直流供电方式。
A: 交流供电方式
B: 动态供电方式
C: 间接供电方式
D: 直接供电方式
正确答案: A
(多选题)6: 直流集中供电的优点是（）。
A: 缩小了仪表的体积
B: 增强了防停电能力
C: 为仪表的安装创造了必要条件
D: 便于拆卸
正确答案: A,B,C
(多选题)7: 热电偶的优点有（）。
