硒鼓工作原理(结构)与分类

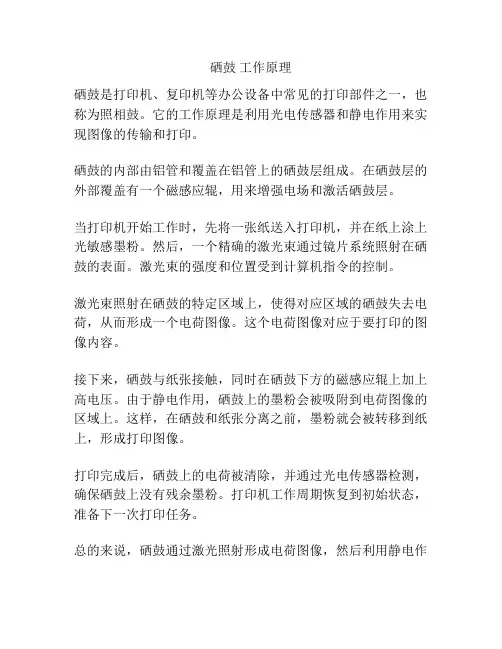

硒鼓 工作原理
硒鼓工作原理
硒鼓是打印机、复印机等办公设备中常见的打印部件之一，也称为照相鼓。
它的工作原理是利用光电传感器和静电作用来实现图像的传输和打印。
硒鼓的内部由铝管和覆盖在铝管上的硒鼓层组成。
在硒鼓层的外部覆盖有一个磁感应辊，用来增强电场和激活硒鼓层。
当打印机开始工作时，先将一张纸送入打印机，并在纸上涂上光敏感墨粉。
然后，一个精确的激光束通过镜片系统照射在硒鼓的表面。
激光束的强度和位置受到计算机指令的控制。
激光束照射在硒鼓的特定区域上，使得对应区域的硒鼓失去电荷，从而形成一个电荷图像。
这个电荷图像对应于要打印的图像内容。
接下来，硒鼓与纸张接触，同时在硒鼓下方的磁感应辊上加上高电压。
由于静电作用，硒鼓上的墨粉会被吸附到电荷图像的区域上。
这样，在硒鼓和纸张分离之前，墨粉就会被转移到纸上，形成打印图像。
打印完成后，硒鼓上的电荷被清除，并通过光电传感器检测，确保硒鼓上没有残余墨粉。
打印机工作周期恢复到初始状态，准备下一次打印任务。
总的来说，硒鼓通过激光照射形成电荷图像，然后利用静电作
用将墨粉转移到纸张上，从而实现打印功能。
这种工作原理使得硒鼓成为一种高质量、高效率的打印技术。
硒鼓的构造原理
一、硒鼓的构造原理激光打印机是根据激光扫描技术及电子成像原理制成的，其打印过程可简单描述如下：带有信息的且经过处理的激光束照射在感光鼓上，从而形成带有正电荷的潜像，而带有相反电荷的碳粉就被吸引过来在感光鼓上形成碳粉图像，已被施加吸引电压的打印纸经过感光鼓时就把“碳粉图文”转印到纸上来，再经过熔印装置，“碳粉图文”被加热加压后，图像被固定下来，完成整个打印过程。
其中，成像及显影过程主要是由一个叫碳粉盒的配件来完成的。
碳粉盒就是把一些易耗易损的零件，如碳粉、感光鼓、刮板放在一个盒中，这样就简化了打印机的维修。
碳粉盒中二大元素：碳粉及感光鼓。
碳粉是由铁砂、树脂及碳粉末组成的，而感光鼓的表层元素主要是硒及一些稀有元素组成，硒的价格比黄金还贵许多，一克硒可以镀200根像HP92298A的感光鼓，故碳粉盒亦叫硒鼓。
硒鼓分两大类：一体化硒鼓及分离型硒鼓。
一体化硒鼓在设计上主要是把碳粉及感光鼓等装在同一装置上，当碳粉被耗尽或感光鼓被损坏时整个硒鼓就得报废。
用这类硒鼓的机型主要的HP（惠普）及Canon（佳能）机型，这种独特的设计浪费了用户的打印费用，且对环境的危害很大。
在美国，从办公室到家庭广泛使用HP4L、HP5L、HP5P等机型，而这类硒鼓每只寿命都不长，如不回收再生，对环境会造成不小的污染。
同样随着激光打印机的普及我国也开始面临这个问题。
所谓的鼓粉分离的设计一般都使用在为了打开销路的机型上。
主要是碳粉和感光鼓等各置在不同的装置上，而感光鼓一般的寿命都很长，只需换上被耗掉的碳粉就行了，这样用户的打印成本就大大的降低了。
用这种硒鼓的机器有：Panasonic、NEC、Ti、NeaGet、Epson等。
像HP、Canon 等一体化硒鼓的机器为什么不采用鼓粉分离的设计呢？原因很简单：1）、HP等公司的机器性能及销路都很好，再不需要这样的设计来吸引买家。
2）、用户一体化的硒鼓可为他们带来丰厚的售后利润。
二、技术成熟过程及现状硒鼓再生工业兴起原因及其必要性，主要有以下几点：1）一次性使用的设计增加了用户的打印成本，用户希望自己拥有的不仅是性能优越的激光机，同时也希望能降低自己的打印成本。
硒鼓简介演示
更环保
未来硒鼓的发展将更加注 重环保，采用更环保的材 料和生产工艺，降低对环 境的影响。
更智能化
未来硒鼓将更加智能化， 通过引入更多的智能化技 术，提高硒鼓的性能和使 用体验。
THANKS
谢谢您的观看
市场发展
多样化需求
随着市场的不断扩大，硒鼓产品的种类和规格越来越丰富，满足 不同用户的需求。
品牌竞争
市场上涌现出越来越多的硒鼓品牌，品牌之间的竞争越来越激烈 。
价格与质量
在竞争激烈的市场中，价格与质量成为消费者选择硒鼓的重要因 素。
未来展望
更高性能
随着技术的不断进步，硒 鼓的性能将得到进一步提 升，例如更高的打印质量 、更长的使用寿命等。
在办公环境中，硒鼓通常用于打印文档、报告、发票等日常办公文件，满足一般办 公需求。
办公打印中使用的硒鼓通常具有较长的使用寿命和稳定的性能，以保证打印质量和 效率。
专业印刷
在专业印刷领域，硒鼓主要用于 高端印刷设备和专业印刷厂。
专业印刷对打印质量和色彩还原 度要求较高，因此需要使用更高
品质的硒鼓来保证印刷效果。
缺点
成本较高
相对于墨盒，硒鼓的制造成本较高， 导致其销售价格也相对较高。
更换过程可能产生污染
在更换硒鼓时，可能会产生一些废粉 或废弃物，对环境造成一定污染。
对使用环境有要求
硒鼓的打印效果可能会受到环境湿度 、温度等因素的影响，需要特定的使 用环境。
可能存在兼容性问题
尽管许多硒鼓具有广泛的兼容性，但 仍可能存在与特定打印机不兼容的情 况。
硒鼓的核心部分，表面涂有硒光敏材料， 能够将激光照射的图像转化为静电潜像。
磁辊
墨粉盒
磁辊由永久磁铁和导电材料组成，用于传 输墨粉。
打印机硒鼓工作原理
打印机硒鼓工作原理
打印机硒鼓是现代打印机中常用的一种耗材，它是打印机的重要部件之一，负责存储和传输墨粉，并将墨粉均匀地覆盖在纸张上，从而实现打印功能。
硒鼓的工作原理主要分为光导、感光、静电、显影和转印五个阶段：
1. 光导阶段：在打印机工作时，激光束通过光导装置（如镜片）进行调节和聚焦，然后射向硒鼓表面。
硒鼓内的硒元素会将激光束转化为电荷影像。
2. 感光阶段：打印机硒鼓的表面覆盖着一层光敏材料（通常是硒化铁或有机硒化合物）。
当激光束照射到硒鼓时，硒鼓上的光敏材料会将其中一部分吸收，形成具有电荷基态的带电颗粒。
3. 静电阶段：经过感光阶段后，硒鼓表面的带电颗粒将产生电荷，形成一种电荷分布图案，即电荷影像。
这些电荷会使硒鼓表面形成一个负电荷图层。
4. 显影阶段：在显影阶段，硒鼓上的带电颗粒会被带电墨粉吸引，从而形成打印所需的图案。
显影过程中，墨粉在硒鼓上形成具有电荷的图像。
5. 转印阶段：转印阶段是将硒鼓上的墨粉转移到纸张上。
通过高温和压力，硒鼓上的墨粉会被熔化，并转移到纸张上，从而完成打印过程。
通过以上五个阶段的工作，打印机硒鼓实现了将激光信号转化为打印图像的功能。
硒鼓的高质量和稳定性对于保证打印质量至关重要，因此在使用和维护打印机时，需要正确操作硒鼓，避免硒鼓的过度暴露于光源和静电等有害因素中，以延长硒鼓的使用寿命和保证打印质量。

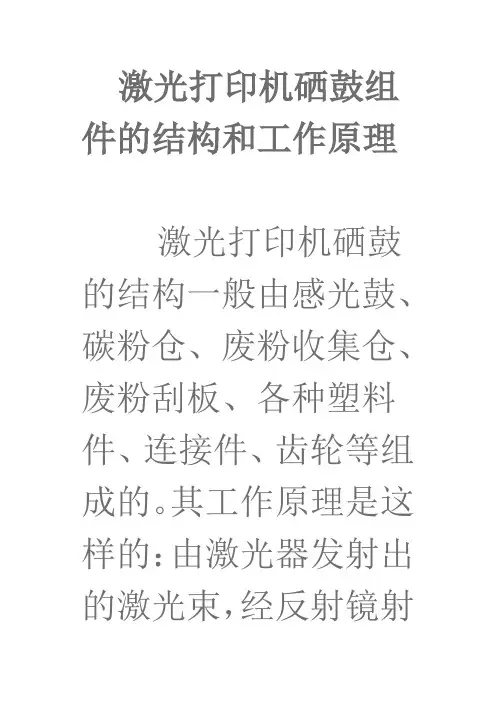

激光打印机硒鼓组件的结构和工作原理
激光打印机硒鼓组件的结构和工作原理激光打印机硒鼓的结构一般由感光鼓、碳粉仓、废粉收集仓、废粉刮板、各种塑料件、连接件、齿轮等组成的。
其工作原理是这样的：由激光器发射出的激光束，经反射镜射入声光偏转调制器，与此同时，由计算机送来的二进制图文点阵信息，从接口送至字形发生器，形成所需字形的二进制脉冲信息。
由同步器产生的信号控制9个高频振荡器，再经频率合成器及功率放大器加至声光调制器上，对由反射镜射入的激光束进行调制，调制后的光束射入多棱镜上，再经广角聚焦镜把光束聚焦后射至光导硒鼓表面上。
光导硒鼓表面先由充电极充电，使其获得一定电位，之后经载有图文映像信息的激光束的曝光，便在光导硒鼓的表面形成静电潜像，经过磁刷显影器显影，使硒鼓表面的潜像吸上碳粉，则潜像即转变成可见的墨粉像，在经过转印区时，在转印电极的电场作用下，墨粉便转印到普通纸上。
最后经预热板及高温定影，即在纸上熔凝出文字及图像。
在打印图文信息前，清洁辊( 或清洁刮板) 把未转印走的墨粉清除，消电灯( 或消电电极)把鼓上残余电荷清除，再经清洁系统作彻底的清洁，将残余的碳粉和一些纸张的粉末吸入废粉收集仓中，即可进入新的一轮工作周期。
激光打印机硒鼓组件的更新激光打印机的硒鼓组件在使用中，最容易损耗的是碳粉，其次是感光鼓、刮板等。
对于一个硒鼓组件，如果是由于碳粉消耗完或感光鼓达到使用寿命以及其他一些部件损坏就将整个硒鼓组件丢弃，重新购买新的硒鼓组件，未免有点浪费，一个硒鼓组件一般价格在480 元(A4 规格) 至1500 元(B4 或A3 规格)甚至更高。
而只要我们对硒鼓组件的结构及工作原理有一定的了解，对这些易耗品是可以通过更换而更新硒鼓组件的。
并且这样的价格也就比重新购买新硒鼓组件便宜多了。
例如一瓶碳粉的价格一般来说只有整个硒鼓组件的1/10 ～1/5 ，一个感光鼓的价格也只有整个硒鼓组件的1/4 左右，一个新的硒鼓组件一般可以灌装 3 ～ 5 次碳粉，还可以通过更换感光鼓后再次灌装碳粉，而且如今更换的硒鼓其使用寿命还远大于原装的硒鼓。
硒鼓是什么东西
硒鼓是什么东西
硒鼓（Toner cartridge）是一种用于打印机、复印机和激光打印机等设备中的耗材，它包含了打印机墨粉（toner）和其他所需组件。
硒鼓通常由一个塑料外壳、感光鼓（Photoreceptor drum）、镭射装置和墨粉等部分组成。
硒鼓的工作原理是根据激光打印技术。
当需要打印文件时，打印机内部的激光器会将图像或文本信息投射到感光鼓上。
感光鼓上涂有感光层，当激光照射到感光鼓上时，感光层会被激活并形成一个电荷图案。
墨粉负责将电荷图案附着到感光鼓上。
墨粉具有特定的电荷性质，可以吸附在感光鼓上的带电区域，形成粉末图案。
然后，感光鼓将图案传输到打印介质（如纸张）上，完成打印过程。
硒鼓是耗材，当墨粉用尽时，需要更换新的硒鼓。
使用适合打印机型号和规格的硒鼓可以确保打印质量和设备的正常运行。
一般情况下，硒鼓可通过打印机制造商或认可的供应商进行购买和更换。
硒鼓的工作原理
硒鼓的工作原理
硒鼓是打印机中常见的一种打印耗材，其工作原理涉及电荷和光学技术。
下面将介绍硒鼓的工作原理。
硒鼓是由一个内包含光敏材料的轮壳和一个外壳组成。
光敏材料是由硒元素制成的，并且具有较高的导电性。
硒鼓内部包含的光敏材料是电荷传递器，在打印过程中起到关键作用。
当打印任务开始时，打印机会向硒鼓置于一个光电感应装置旁的感应线圈中发送一个电荷。
感应线圈上的电流会产生一个弱电场，将硒鼓中的光敏材料激活。
这时，光敏材料会成为一个导体，开始吸引周围空气中的带电粒子。
接下来，硒鼓会旋转到一个包含光源的区域。
通常采用的光源是一个激光束或者LED发出的光。
当光源照射到硒鼓上时，光敏材料会将光能转化为电能，并将其储存在光敏材料中。
这一过程通常被称为光电导效应。
当光源移动到下一个像素点时，硒鼓会停止吸引带电粒子。
此时，硒鼓上的电荷图案会与待打印的图像相对应。
接下来，硒鼓会通过电场的作用将带电粒子转移到一个感光器上，也就是打印纸。
感光器上的电荷会被转化为墨粉，形成图像。
最后，当硒鼓旋转到另一个区域时，当前图像被传输至打印纸上，硒鼓会通过清除器件将电荷清空，以便进行下一个打印任务。
总的来说，硒鼓通过感应电荷的传输和光敏材料的转化，实现了打印图像的功能。
它的工作原理利用了硒元素的导电性和光电导效应，为打印机提供了高质量的打印输出。
硒鼓的工作原理及结构剖析
硒鼓的工作原理及结构黑白激光打印机以它优秀的打印品质，早已成为办公打印输出的首选。
但是，硒鼓作为激光打印机中的一个关键部件，它的好坏直接影响着打印质量和打印成本的高低。
在打印机有限的使用寿命中，用在硒鼓上的花费可能会远远超过打印机本身的价值。
因此，用户有必要对硒鼓有所了解。
硒鼓成像的原理在认识硒鼓之前，首先应简单了解一下黑白激光打印机的工作原理。
黑白激光打印机的核心技术就是电子成像技术，与之相关联的部件就是硒鼓。
硒鼓主要由感光鼓和墨粉盒组成，感光鼓是表面涂有有机材料的圆筒，预先带有电荷；墨粉盒的主要成分是碳黑和其它化学成分。
当激光打印机接收到打印数据后，激光发射器生成的光束扫在感光鼓上，首先在硒鼓表面形成由电荷组成的潜影；当该潜影经过墨粉盒时，墨粉就吸附到硒鼓上，潜影就被转化成真正的影像；随后打印纸被送入，硒鼓表面的墨粉转印到打印纸上形成图像；再经过高温加热，图像就固化在打印纸上，一个页面的打印流程也就完成了。
由此可见，硒鼓在整个打印过程中占据了很重要的地位。
硒鼓的结构硒鼓按结构分，主要有一体式和分离式两种，一体式硒鼓是把碳粉盒和感光鼓封装在一起，当碳粉用尽或感光鼓损坏时，整个硒鼓就几乎报废；分离式硒鼓的碳粉盒与感光鼓是独立分开的，所以感光鼓的寿命一般都比较长，当碳粉用尽后，更换新的碳粉盒即可继续使用。
使用一体式硒鼓的激光打印机多为HP和Canon的产品，而Lexmark、EPSON、联想等公司的产品一般采用分离式硒鼓设计，所以用户在购买打印机的时候还应该考虑到后续成本的问题，虽然分离式硒鼓的后续成本要低，但是一般来说一体式硒鼓打印机的单张打印成本较分离式低。
硒鼓及墨粉的选购用户搞清楚自己所使用激光打印机的硒鼓结构后，就可以因地制宜地选购耗材产品。
提醒大家一般来说有三种选择：原装硒鼓、兼容硒鼓、再生或加粉的硒鼓。
就打印质量而言，原装硒鼓显然是首选，但其价格一般较高；兼容硒鼓有良好的性价比，适合对打印质量没有苛刻要求的用户；再生或加粉的硒鼓，多采用手工方式，灌入的墨粉质量良莠不齐，打印效果也难以保证，且可能会损害打印机，不建议使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生意社08月17日讯
一、硒鼓分类
硒鼓是激光打印机最主要的一种耗材。
激光打印机硒鼓按组合方式可分为以
下三类：
一体化硒鼓：光导鼓(感光鼓)、磁鼓(显影辊)以及墨粉盒为一体硒鼓。
这种硒鼓在设计结构上原则上不允许用户添加墨粉但随着技术的更新，此类硒鼓也
可以添加墨粉。
二体化硒鼓：指硒鼓为两个独立的部分：一部分为感光鼓，另一部分为磁鼓和墨粉盒。
用户用完墨粉后，只需要更换磁鼓和墨粉盒，而不用更换感光鼓。
三体化硒鼓：指硒鼓为三个独立的部分：感光鼓、磁鼓、墨粉盒。
用户用完墨粉后，只需更换墨粉盒。
有的厂家称其为鼓粉分离技术。
二、硒鼓的保养
1、不要使硒鼓直接暴露在阳光或其他强光源下；
2、更换硒鼓不要在强光下进行，同时尽快的完成安装；
3、硒鼓挡光板屏蔽外部的光源，以保护硒鼓，不要打开感光鼓挡光板；
4、不要用手触摸感光鼓的表面；
5、不要把硒鼓放置在高温、高湿的地方；
6、确保硒鼓远离显示器、硬盘驱动器、软盘驱动器或任何磁性物质
三、硒鼓的结构
1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。
在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
2、磁辊：即显影辊，是对图象密度影响最大的部件之一。
它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。
由于磁辊上显影偏压的作用，使得带
电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，
并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，
以确保碳粉顺利提供。
5、废粉仓：用来装废粉的仓库。
在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上，会在感光鼓表面残留一部分，在下一次成像前，清洁刮刀将其刮下，收集在废粉仓内。
6、清洁刮刀：负责清除感受光鼓上图像转印后残留的碳粉。
7、传导杆：有些粉盒的粉仓出口有一个碳粉感应杆，如C3900A/C4092A等，用于感应碳娄量的多少，当碳粉不够，磁辊和传导杆之间出现空隙时，机器便会显示碳粉快用完了，出现TONERLOW信号。
8、充电辊：
负责给感光鼓充电和放电。
四、硒鼓配件的工作原理如下图：。
