臭氧塔原理
臭氧塔原理
臭氧塔是一种利用臭氧发生器产生臭氧，通过曝气器将臭氧引入塔内，与进入的空气进行混合的装置。
臭氧与空气中的有机物发生化学反应，氧化有机物，生成二氧化碳、水和其他氧化物。
臭氧塔的工作原理是通过气液混合的方式，将臭氧气体和水混合在一起，使其接触面积增大，从而提高臭氧气体的氧化能力。
当臭氧与水混合后，会产生大量的活性物质，这些活性物质可以深入到废水中，使废水中的有机物得到更彻底的氧化和分解。
在臭氧塔中，臭氧的氧化作用可以有效地去除废水中的有机物、重金属、氨氮等污染物，同时还可以杀菌消毒，改善水质。
此外，臭氧塔还具有结构简单、操作方便、处理效果好等优点，因此在工业废水处理中得到了广泛应用。
需要注意的是，臭氧塔在使用过程中需要严格控制臭氧的投加量和反应时间，以免产生过多的臭氧对人体和环境造成危害。
同时，对于不同类型的废水，需要采用不同的处理工艺和参数，以达到最佳的处理效果。
臭氧接触池工艺设备工作原理

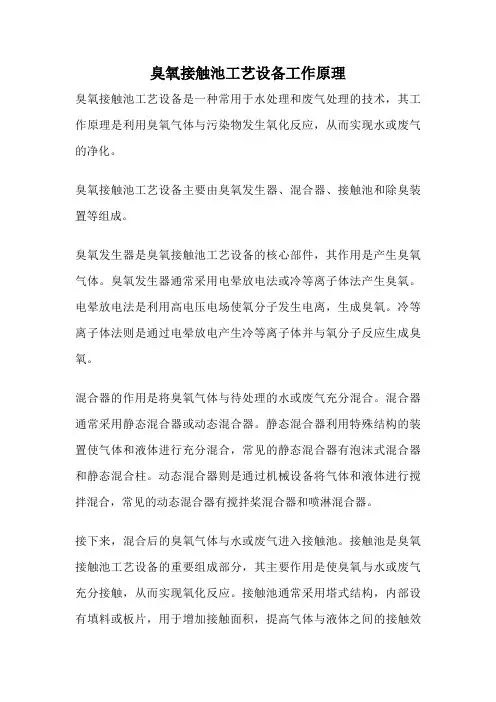

臭氧接触池工艺设备工作原理臭氧接触池工艺设备是一种常用于水处理和废气处理的技术，其工作原理是利用臭氧气体与污染物发生氧化反应，从而实现水或废气的净化。
臭氧接触池工艺设备主要由臭氧发生器、混合器、接触池和除臭装置等组成。
臭氧发生器是臭氧接触池工艺设备的核心部件，其作用是产生臭氧气体。
臭氧发生器通常采用电晕放电法或冷等离子体法产生臭氧。
电晕放电法是利用高电压电场使氧分子发生电离，生成臭氧。
冷等离子体法则是通过电晕放电产生冷等离子体并与氧分子反应生成臭氧。
混合器的作用是将臭氧气体与待处理的水或废气充分混合。
混合器通常采用静态混合器或动态混合器。
静态混合器利用特殊结构的装置使气体和液体进行充分混合，常见的静态混合器有泡沫式混合器和静态混合柱。
动态混合器则是通过机械设备将气体和液体进行搅拌混合，常见的动态混合器有搅拌桨混合器和喷淋混合器。
接下来，混合后的臭氧气体与水或废气进入接触池。
接触池是臭氧接触池工艺设备的重要组成部分，其主要作用是使臭氧与水或废气充分接触，从而实现氧化反应。
接触池通常采用塔式结构，内部设有填料或板片，用于增加接触面积，提高气体与液体之间的接触效果。
当臭氧气体通过填料或板片时，与水或废气发生反应，将污染物氧化分解。
经过接触池的处理，水或废气中的污染物被氧化分解，达到净化的目的。
为了防止臭氧残留，通常还需要安装除臭装置对残留的臭氧进行处理。
常见的除臭装置有活性炭吸附装置、臭氧催化装置和湿式洗涤装置等。
臭氧接触池工艺设备通过臭氧气体与水或废气的接触和氧化反应，实现了对水或废气的净化。
臭氧发生器产生臭氧气体，混合器将臭氧气体与待处理的水或废气充分混合，接触池使臭氧与水或废气进行接触和氧化反应，除臭装置对残留的臭氧进行处理。
臭氧接触池工艺设备在水处理和废气处理中具有广泛的应用前景，可以有效地去除污染物，改善环境质量。
臭氧发生器参数及要求
1、臭氧发生器参数及要求济南全民运动中心淘汰原有坏旧管式放电式臭氧设备，新上两套板式放电臭氧系统，一套用于标准池，臭氧产量为400g/h;一套用于儿童区,臭氧产量为100g/h。
臭氧发生器系统包括臭氧发生器、制氧机系统和气水混合系统。
为降低运行故障和增加使用寿命，臭氧发生器采用采用水冷陶瓷板式臭氧放电体，匹配电源采用高压高频逆变电源；制氧机采用工业PSA制氧机。
一．标准池臭氧系统（含安装）1.臭氧发生器臭氧产量：400g/h；臭氧浓度：120-150g/m3；主机额定功率：3.5KW；臭氧放电体性质：陶瓷板式放电体，陶瓷板介质，钝化铝做水冷外电极。
2.制氧机系统（包括：无油压缩机、储气罐、冷干机、气水分离器、PSA制氧机，次项相关设备投标方进行合理匹配品牌及参数）制氧机性质：工业PSA制氧机；氧气产量：3m3/h；氧气浓度：≥92%。
3.气水混合系统（反应罐已具备）不锈钢射流泵：功率≥3KW；抗腐文氏管：DN40；臭氧毁灭器。
4.控制系统：采用PLC一体化控制，过热保护、缺水保护，过载保护等，显示屏显示工作状态、故障等。
二．儿童区臭氧系统（含安装）1.臭氧发生器臭氧产量：100g/h；臭氧浓度：100-120g/m3；主机额定功率：1.0KW臭氧放电体性质：陶瓷板式放电体，陶瓷板介质，钝化铝做水冷外电极。
4.制氧机系统（包括：无油压缩机、储气罐、冷干机、气水分离器、PSA制氧机）制氧机性质：工业PSA制氧机；氧气产量：1m3/h；氧气浓度：≥92%。
5.气水混合系统（反应罐已具备）不锈钢射流泵：功率≥0.75KW；抗腐文氏管：DN25；臭氧毁灭器等。
4.控制系统：采用PLC一体化控制，过热保护、缺水保护，过载保护等，显示屏显示工作状态、故障等。
2、水控设备水控设备要求可计时\计量计控,可与全民健身中心在用管理系统结合使用提供质保和服务产品技术参数：◆显示：8位高亮度数码管显示；◆读卡类型：MIFARE ONE标准卡，读卡速度〈0.2秒，读卡距离：3-6CM；◆工作频率：13.56MHZ;◆工作电压：DC12V，待机时功耗1.6W，刷卡供水时功耗小于5W；◆工作温度：控制执行机构工作温度10-70度，通过水温0~95度；◆工作湿度：10%~95%；◆额定功率：1W；◆发卡量：无限制；◆兼容性：可以和售饭、考勤、门禁、机房管理、图书管理构成一卡通系统，实现一卡通用；◆费率设置：最小计费为1/升，最小计费金额0.01元，可通过管理卡进行费率设置（脱机状态）；◆挂失卡：黑名单数量8000条；◆消费记录：机器内部存储器可保存最近的5000条刷卡记录；◆系统遇到断电、强磁干扰、非法开壳等恶意破坏行为时，控水器自动关断阀门。
1kg臭氧 电耗
臭氧（O3）是一种具有强烈氧化性的气体，通常用于水处理、空气净化、废水处理和其他应用。
臭氧的产生通常涉及到电放电方法，其中电能被用来将氧气（O2）分解成臭氧（O3）。
电耗取决于许多因素，包括臭氧生成器的设计、效率和操作条件。
通常，产生1千克（kg）臭氧所需的电耗可以在以下范围内变化：
• 1千瓦时（kWh）至3千瓦时（kWh）/千克臭氧
这个范围的电耗是一个广泛的估算，实际的电耗取决于使用的臭氧发生器的类型和规模，以及操作参数，如电压、电流、频率等。
要准确确定特定臭氧生成系统的电耗，您需要查看制造商的技术规格和性能数据，以了解该系统的能效。
不同类型的臭氧发生器（例如，紫外线光解臭氧发生器和冷等离子体臭氧发生器）可能具有不同的电耗。
请注意，电耗只是生成臭氧的一部分成本。
其他成本因素包括设备的购买成本、维护和运行成本等。
因此，在选择臭氧生成系统时，除了电耗外，还需要考虑其他方面的成本和性能。
臭氧发生器工作原理
臭氧发⽣器⼯作原理[编辑本段]臭氧发⽣器⼯作原理按臭氧产⽣的⽅式划分，⽬前的臭氧发⽣器主要有三种：⾼压放电式、紫外线照射式、电解式。
⼀、⾼压放电式发⽣器该类臭氧发⽣器是使⽤⼀定频率的⾼压电流制造⾼压电晕电场，使电场内或电场周围的氧分⼦发⽣电化学反应，从⽽制造臭氧。
这种臭氧发⽣器具有技术成熟、⼯作稳定、使⽤寿命长、臭氧产量⼤（单机可达1Kg/h）等优点，所以是国内外相关⾏业使⽤最⼴泛的臭氧发⽣器。
在⾼压放电式臭氧发⽣器中⼜分为以下⼏种类型：1、按发⽣器的⾼压电频率划分，有⼯频(50-60Hz)、中频(400-1000Hz)和⾼频(＞1000Hz)三种。
⼯频发⽣器由于体积⼤、功耗⾼等缺点，⽬前已基本退出市场。
中、⾼频发⽣器具有体积⼩、功耗低、臭氧产量⼤等优点，是现在最常⽤的产品。
2、按使⽤的⽓体原料划分，有氧⽓型和空⽓型两种。
氧⽓型通常是由氧⽓瓶或制氧机供应氧⽓。
空⽓型通常是使⽤洁净⼲燥的压缩空⽓作为原料。
由于臭氧是靠氧⽓来产⽣的，⽽空⽓中氧⽓的含量只有21%，所以空⽓型发⽣器产⽣的臭氧浓度相对较低，⽽瓶装或制氧机的氧⽓纯度都在90%以上，所以氧⽓型发⽣器的臭氧浓度较⾼。
3、按冷却⽅式划分，有⽔冷型和风冷型。
臭氧发⽣器⼯作时会产⽣⼤量的热能，需要冷却，否则臭氧会因⾼温⽽边产⽣边分解。
⽔冷型发⽣器冷却效果好，⼯作稳定，臭氧⽆衰减，并能长时间连续⼯作，但结构复杂，成本稍⾼。
风冷型冷却效果不够理想，臭氧衰减明显。
总体性能稳定的⾼性能臭氧发⽣器通常都是⽔冷式的。
风冷⼀般只⽤于臭氧产量较⼩的中低档臭氧发⽣器。
在选⽤发⽣器时，应尽量选⽤⽔冷型的。
4、按介电材料划分，常见的有⽯英管（玻璃的⼀种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等⼏种类型。
⽬前使⽤各类介电材料制造的臭氧发⽣器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是⼈⼯制造臭氧使⽤最早的材料之⼀，但机械强度差。
陶瓷和玻璃类似但陶瓷不宜加⼯特别在⼤型臭氧机中使⽤受到限制。
【2017年整理】臭氧发生器标准
臭氧发生器标准中国环境保护产品认定技术条件臭氧发生器Ozone Generator国家环保总局1999-00-00发布HCRJ--058--19991、范围1.1本技术条件规定了臭氧发生器的产品分类、命名、要求、引用标准、试验方法、检验规则、标志、包装、运输和储存。
1.2本技术条件适用于环境污染治理方面的臭氧发生器（以下简称发生器）。
2、引用标准150-19983分类与命名3.1分类3.1.1发生器按其基本臭氧发生单元分为气隙放电型式（管式、板式）与其他气体放电型式。
3.1.2发生器按其放电频率分为工频（50Hz/60Hz）、中频（100Hz—1000Hz）和高频（＞1000Hz）。
3.1.3发生器按其产生臭氧浓度分为低浓度（＜10mg/l）、中浓度（10-50mg/l）和高浓度（＞50mg/l）。
3.1.4发生器按其臭氧产量分为微型（＜1000mg/h)、小型（1—100g/h）、中型（100—1000g/h）和大型（＞1kg/h）。
其数值宜按以下系列选取：1，2，3，4，5，10，15，20，25，50，100，200，300，500，1000……。
3.2命名发生器命名与型号用汉语拼音字母和阿拉伯数字表示。
CF-[ 1 ] -[ 2 ]-×××[ 3 ]CF——臭氧发生器1——发生器类型（管式-G/板式-B）2——发生器频率（工频-1/中频-2/高频-3）3—发生器产量（M-mg/h,G-g/h,K-kg/h）示例：CF-G-1-500G，指每小时产生500g臭氧的工频管式臭氧发生器。
4要求4.1基本要求4.1.1发生器应符合本技术条件的规定，并按照经规定程序批准的图样和技术文件制造。
4.1.2发生器的设计应按GB5083、电气设计应按GB4064进行。
4.1.3发生器中各电气绝缘部件应符合高电压绝缘性能和结构的要求；处于电晕放电、臭氧氧化环境中的绝缘零部件还应满足使用环境对其物理（机械）和化学性能的要求。
臭氧传递标准
臭氧传递标准
臭氧传递标准是指通过一定的方法，将臭氧浓度值从一个标准设备传递到另一个待校准设备的过程，以确保待校准设备测量臭氧浓度的准确性、可靠性和可追溯性。
臭氧传递标准在环境监测、大气污染防治等领域具有重要意义。
臭氧传递标准主要包括以下几个方面：
1.臭氧标准气体发生器：臭氧标准气体发生器用于产生已知浓度的臭氧气体，以供校准臭氧检测设备。
根据产生原理，臭氧标准气体发生器可分为电晕放电法高浓度臭氧发生器和紫外氧气光分解法低浓度臭氧发生器。
高浓度臭氧发生器可产生臭氧浓度高达400ppm，低浓度臭氧发生器可产生臭氧浓度高达5ppm。
2.臭氧传递设备：臭氧传递设备包括臭氧校准仪、臭氧分析仪等。
这些设备可以接收来自臭氧标准气体发生器的臭氧气体，对待校准设备进行校准。
3.校准方法：校准方法包括多点校准、单点校准等。
多点校准是指在多个浓度点上进行校准，以获得更准确的校准结果。
单点校准是指在某一特定浓度点上进行校准。
4.校准结果评估：校准完成后，需要对校准结果进行评估，判断待校准设备的测量准确性、可靠性和可追溯性是否满足要求。
需要注意的是，臭氧传递标准的具体要求和方法可能因不同行业、不同国家和地区的标准而有所不同。
在实际操作中，需参照相应的行业标准和国家标准进行臭氧传递和校准。
臭氧发生器原理图
D．可根据客户要求定做。
臭氧混合塔又称为臭氧接触混合罐，其工作原理：臭氧是通过管道进入氧化塔底部，经过曝气器，经微孔鼓泡器散发另微气泡，气泡在上升的过程中把臭氧充分溶解于水。
水是由臭氧塔的顶部散落下来，在从臭氧塔的顶部自然流走。
保证了臭氧与水混合的充分时间。
使杀菌效果更测底，顶部又配有尾气排放和溢流口，保证多余的臭氧不会滞留在室内。
影响工作人员生产。
溢流口保证混合塔内部水满后，水不会倒流回到臭氧发生器，损坏臭氧发生器。
臭氧与水混合后到灌装前的控制
臭氧与纯净水混合后在水中的半衰期主要取决于水温，水温高则半衰期短;水温低则半衰期长。
一般在15-40min之间。
这就对生产饮用纯净水企业的工艺流程有较高的要求。
有些生产企业的工艺流程和生产控制不尽合理，是造成灌装臭氧浓度较低的原因。
如：臭氧与纯净水混合后，还要经过过滤装置，然后再进入储存罐等，停留时间长，通常有10-20min，造成臭氧浓度不必要降低。
采用混合塔将臭氧与饮用纯净水混合时，臭氧与不在塔内的混合主要是以对流方式混合的，塔内水位太低，造成对流时间不够，从而臭氧浓度偏低。
因此，采用塔式混合时，要控制好塔内的水位。
因各种原因造成生产停止，继续生产前必须将罐内的臭氧混合水排放干净。
灌装用水必须是新鲜的臭氧混合水。
特别是在夏季，若臭氧混合水在罐内的停留时间较长，水中臭氧含量就会明显下降，这样的水无法对包装材料起到有效的杀菌作用。
