地面火炬系统基础工程施工设计方案

合集下载

火炬线施工方案

火炬线施工方案

火炬线施工方案1. 背景介绍火炬线是一种用于指引参观者进入指定区域或引导他们沿特定路径行走的视觉引导线。

它通常由一系列带有特殊发光效果的灯具组成,可在黑暗中或低光条件下提供视觉指引。

火炬线广泛应用于博物馆、展览馆、体育场馆和其他公共场所。

本文档旨在提供一个火炬线施工方案,以便从头开始规划和实施火炬线项目。

以下是有关火炬线施工的详细信息。

2. 施工准备在着手施工火炬线之前,需要进行一些准备工作。

以下是施工准备的步骤:2.1 确定需求和目标首先,需要明确火炬线的具体需求和目标。

这包括确定需要引导的人流量、期望的视觉效果以及火炬线的预算限制。

2.2 规划设计方案接下来,在明确需求和目标的基础上,需要进行火炬线的规划设计。

这包括确定火炬线的路径、每个灯具的位置和间距以及其他设计要素。

2.3 确定材料和设备需求一旦规划设计完成,需要确定所需的材料和设备。

这包括购买合适数量的灯具、导线、连接器以及其他必要的安装设备。

2.4 安全检查和准备在施工之前,需要进行安全检查并做好准备工作。

这包括确保施工区域没有障碍物、确保电路和电气设备的安全性以及准备必要的安全装备。

3. 施工步骤一旦准备工作完成,可以开始施工火炬线。

以下是施工步骤的详细说明:3.1 安装灯具和导线首先,在规划设计中确定的位置上安装灯具。

确保每个灯具的位置准确,并使用适当的固定装置将其固定在地面或墙壁上。

然后,根据设计要求,安装导线以连接各个灯具。

3.2 连接电源一旦灯具和导线安装完成,需要进行电源连接。

这包括将导线连接到电源源头,并确保电源工作正常。

在连接电源之前,请务必确保关闭电源和其他安全措施。

3.3 调试和测试完成电源连接后,进行调试和测试以确保火炬线工作正常。

检查每个灯具的亮度和发光效果,并确保整个火炬线的视觉引导效果正常。

3.4 清理和整理最后,完成施工后,进行清理和整理工作。

清除施工中产生的废料和杂物,并检查火炬线是否有任何问题或缺陷。

封闭式地面火炬系统安全专项施工方案

封闭式地面火炬系统安全专项施工方案

会签:批准:审定:审核:编制:目录一、工程概况 (3)二、编制依据 (3)三、吊装作业概况 (3)四、吊车使用起重机技术参数 (3)五、吊装方案 (4)六、吊装作业安全措施 (6)七、起重吊装的指挥和吊装工艺岗位的分工 (8)设备吊装安全专项方案一、工程概况本工程为封闭式地面火炬系统,总高为28米(其中设备为25米)。

由于设备比较高因此根据超限设备吊装专项方案需采用大型吊车进行吊装。

二、编制依据《中华人民共和国安全生产法》《建设工程安全生产管理条例》《化工工程建设起重施工规范》(HGJ201-83)三、吊装作业概况预吊设备位于该装置区附近,设备筒体安装进行三次吊装。

第一吊装高度为15米、第二次吊装23米、第三次吊装28米。

根据超限设备吊装方案,选取装置区东侧进行吊装。

根据吊装时起吊重量测算知:吊装时现场实际地面处理情况不能满足该设备安全吊装,故需对地面进行处理以增加地面承载力,具体包括在吊车站位及回转半径外延2米区域铺毛石并在其上满铺250mm后碎石,碾压密实,吊车支腿下需铺设枕木,以保证吊车吊装安全。

由于本次吊装比较简单、依次按筒体顺序进行吊装,提前进行技术交底,并做好吊前准备工作。

四、吊车使用起重机技术参数主要起重吊装机械:根据工程特点,施工方案及周围环境,选取100t汽车吊、50t汽车吊、25t、16t汽车吊作为主要起重吊装机械。

具体参数见附表:吊车性能表。

五、吊装方案吊车选型根据《超限设备吊装方案》确定,待吊装设备提前准备好吊耳焊接牢固,我方进行吊装时直接采用预装吊耳进行吊装。

采用合格钢丝绳作为主吊吊具,钢丝绳规格根据方案选取。

选取卡环进行钢丝绳与吊耳的连接,卡环需检验合格,并大于实际所需吊装重量。

六、吊装作业安全措施1、起重吊装准备工作车辆及人员进场前先进行吊车进场报验、作业人员资质报验,由我单位自检合格后报总包、监理、甲方审查合格后,签发作业证,施工人员必须持证上岗。

吊装前所用工机具以及索具必须经过校验或检查,确认无误后,方可进行吊装作业。

地面火炬系统基础施工方案

地面火炬系统基础施工方案

地面火炬系统基础施工方案一、项目概述地面火炬系统是一种用于户外景观照明的装置,通过地下埋设的气源管道连接火炬装置,使火炬能够在夜晚发出明亮的火焰,营造出独特的照明效果。

本文将介绍地面火炬系统的基础施工方案,包括施工准备、材料准备、施工流程及安全措施等方面。

二、施工准备1. 工程测量在施工前,需要对施工区域进行详细的测量,确定地面火炬系统的布置位置、喷火口位置和气源管道的走向。

测量工作应精准可靠,确保施工后火炬系统的布局符合设计要求。

2. 现场清理施工前需清理施工区域,确保地面平整清洁,避免施工过程中的障碍物干扰,保证施工进展顺利。

三、材料准备1. 主要材料•火炬装置:包括喷火口、火焰控制系统等部件。

•气源管道:连接气源与火炬装置的管道。

•泥浆、沙子、水泥等施工材料。

2. 工具设备•水平仪、测量工具•手持式挖掘机、水泥搅拌机等辅助施工设备。

四、施工流程1. 挖掘基坑根据设计要求,在测量确定的位置开展基坑的挖掘工作,确保基坑的尺寸符合火炬装置的安装要求。

2. 基础浇筑在基坑内铺设防渗膜,再进行混凝土基础的浇筑,保证基础的牢固稳定。

3. 安装火炬装置根据设计图纸中的位置要求和施工顺序,安装火炬装置的各个部件,接好气源管道与火炬装置的连接。

4. 点火试验完成火炬装置的安装后,进行点火试验,检查火焰的正常喷射情况,调整火焰高度和形态,确保系统运行正常。

五、安全措施1. 施工人员安全施工人员需穿着符合要求的劳保装备,遵守工地安全规定,严禁在作业过程中违章指挥和操作,确保施工人员的安全。

2. 设备安全施工设备应经过检查合格后再进行使用,操作人员应熟练掌握设备使用方法,保证设备的正常运行。

六、施工总结地面火炬系统的基础施工方案主要包括施工准备、材料准备、施工流程与安全措施等内容,施工过程中需严格按照设计要求和操作规程进行,确保施工质量和施工安全。

通过本文的介绍,相信能为地面火炬系统的施工提供一定的指导和参考。

地面火炬安装工程施工方案

地面火炬安装工程施工方案

一、工程概述工程名称:XX公司地面火炬安装工程工程地点:XX市XX区XX街道工程内容:地面火炬的安装及调试施工周期:30天二、施工准备1. 技术准备(1)熟悉地面火炬的安装规范和操作流程;(2)了解现场环境,确定火炬安装位置;(3)对施工人员进行专业培训,确保施工质量。

2. 材料准备(1)地面火炬:根据设计要求选择合适型号的地面火炬;(2)安装工具:扳手、螺丝刀、水平仪、测量仪器等;(3)辅助材料:垫片、密封胶、螺栓、紧固件等。

3. 人员准备(1)项目经理:负责施工组织、协调及现场管理;(2)施工队伍:由具备相关资质的施工人员组成;(3)质检人员:负责施工过程中的质量监督和验收。

三、施工步骤1. 现场勘查(1)了解现场环境,确定火炬安装位置;(2)检查现场是否具备安装条件,如地面平整、排水设施等。

2. 火炬基础施工(1)根据设计要求,确定火炬基础的位置;(2)挖掘基础坑,尺寸应符合设计要求;(3)在基础坑内铺设防水层,防止地下水渗入;(4)浇筑混凝土基础,确保基础强度。

3. 火炬安装(1)将火炬放置在基础坑内,调整水平;(2)根据设计要求,连接火炬管道;(3)安装火炬支架,确保支架牢固;(4)紧固火炬管道及支架,防止松动。

4. 火炬调试(1)对火炬进行试运行,检查火焰大小、颜色等;(2)调整火炬燃烧器,确保火焰稳定;(3)检查火炬排放系统,确保排放达标。

四、质量控制1. 施工过程中,严格按照设计要求和规范进行操作;2. 施工人员应具备相关资质,确保施工质量;3. 定期进行质量检查,发现问题及时整改;4. 火炬安装完成后,进行验收,确保符合设计要求。

五、安全措施1. 施工现场设置安全警示标志,提醒施工人员注意安全;2. 施工人员必须佩戴安全帽、安全带等防护用品;3. 定期进行安全教育培训,提高施工人员的安全意识;4. 施工过程中,加强现场巡查,确保施工安全。

六、施工进度1. 第1-5天:现场勘查、基础施工;2. 第6-15天:火炬安装;3. 第16-20天:火炬调试;4. 第21-30天:验收、整改。

地面火炬工程方案

地面火炬工程方案

地面火炬工程方案一、工程概况地面火炬是一种能够在地面上燃烧的燃烧设备,通过燃烧使得人们能够用火光来指引方向,提供光源等作用。

在户外活动、广场、体育场、园林景观等场所都可以使用地面火炬。

地面火炬的安装和使用不仅能够提供灯光效果,还可以增加环境气氛,是一种常用的景观照明装置。

本方案编制的目的是为了明确地面火炬工程的设计、安装、使用和维护管理,确保地面火炬工程的质量和安全。

二、方案内容1.地面火炬的设计地面火炬的设计主要包括火炬的型号、材质、尺寸、火焰高度等参数的确定。

在设计地面火炬时,要满足以下要求:(1)选择材质优良的不锈钢或铝材作为地面火炬的主要材质,确保其抗风、抗腐蚀等性能。

(2)地面火炬的灯头设计应符合人体工程学原理,能够方便安装和更换。

(3)地面火炬的灯头要能够调节火焰高度,以满足不同场所的需要。

(4)地面火炬的设计应具有防水、防爆等安全功能,确保使用安全。

2.地面火炬的安装地面火炬的安装主要包括灯柱的安装、灌注灯柱基础、连接电缆等操作。

在安装地面火炬时,要满足以下要求:(1)选择合适的安装位置,确保地面火炬不会受到风吹雨淋的影响。

(2)给地面火炬设置稳固的基础,以确保地面火炬的稳定性和安全性。

(3)安装地面火炬时,要注意地面火炬的定位和安装高度,确保其能够满足照明需求。

(4)连接地面火炬的电缆时,要确保电缆敷设合理,避免电缆老化、短路等安全隐患。

3.地面火炬的使用地面火炬的使用主要包括点火、调节火焰、维护保养等操作。

在使用地面火炬时,要满足以下要求:(1)使用专用的点火工具点火,避免使用易燃物品或其他非专用工具点火。

(2)使用专用工具调节火焰高度,避免使用手直接触摸地面火炬。

(3)定期对地面火炬进行清洁和维护,以确保其正常使用。

(4)在使用地面火炬时,要注意周围环境和人员的安全,避免发生意外事件。

4.地面火炬的维护管理地面火炬的维护管理主要包括定期检查、维修保养等工作。

在进行地面火炬的维护管理时,要满足以下要求:(1)定期对地面火炬进行检查,发现问题及时进行维修处理。

地面火炬工程施工方案范本

地面火炬工程施工方案范本

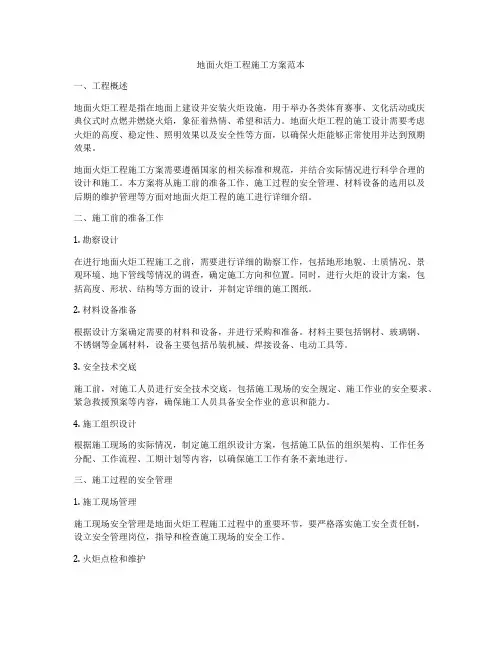

地面火炬工程施工方案范本一、工程概述地面火炬工程是指在地面上建设并安装火炬设施,用于举办各类体育赛事、文化活动或庆典仪式时点燃并燃烧火焰,象征着热情、希望和活力。

地面火炬工程的施工设计需要考虑火炬的高度、稳定性、照明效果以及安全性等方面,以确保火炬能够正常使用并达到预期效果。

地面火炬工程施工方案需要遵循国家的相关标准和规范,并结合实际情况进行科学合理的设计和施工。

本方案将从施工前的准备工作、施工过程的安全管理、材料设备的选用以及后期的维护管理等方面对地面火炬工程的施工进行详细介绍。

二、施工前的准备工作1. 勘察设计在进行地面火炬工程施工之前,需要进行详细的勘察工作,包括地形地貌、土质情况、景观环境、地下管线等情况的调查,确定施工方向和位置。

同时,进行火炬的设计方案,包括高度、形状、结构等方面的设计,并制定详细的施工图纸。

2. 材料设备准备根据设计方案确定需要的材料和设备,并进行采购和准备。

材料主要包括钢材、玻璃钢、不锈钢等金属材料,设备主要包括吊装机械、焊接设备、电动工具等。

3. 安全技术交底施工前,对施工人员进行安全技术交底,包括施工现场的安全规定、施工作业的安全要求、紧急救援预案等内容,确保施工人员具备安全作业的意识和能力。

4. 施工组织设计根据施工现场的实际情况,制定施工组织设计方案,包括施工队伍的组织架构、工作任务分配、工作流程、工期计划等内容,以确保施工工作有条不紊地进行。

三、施工过程的安全管理1. 施工现场管理施工现场安全管理是地面火炬工程施工过程中的重要环节,要严格落实施工安全责任制,设立安全管理岗位,指导和检查施工现场的安全工作。

2. 火炬点检和维护在施工过程中,需要对火炬的各个部分进行定期的点检和维护,及时发现并修复存在的问题,确保施工质量和使用安全。

3. 安全防护措施对施工现场进行安全防护,包括设置警示标识、隔离区域、安全网等设施,严禁无关人员进入施工现场,确保施工安全。

4. 紧急救援预案设立紧急救援预案,明确火灾、人员伤害等紧急情况的处理程序和责任分工,确保紧急情况能够及时有效地处理。

火炬基础施工方案

火炬基础施工方案

国电英力特宁东甲醇项目空分装置火炬系统基础施工方案编制:审核:审批:中国化学工程第六建设有限公司国电宁夏英力特项目经理部目录1.编制说明------------------------------------------------------------------ 32.主要编制依据-------------------------------------------------------------- 33.工程概况及特点------------------------------------------------------------ 3 3.1工程概况---------------------------------------------------------------- 33.2工程特点---------------------------------------------------------------- 34.施工准备------------------------------------------------------------------ 3 4.1施工技术准备------------------------------------------------------------ 34.2施工条件准备------------------------------------------------------------ 35.主要施工方法-------------------------------------------------------------- 3 5.1 工程主要施工顺序-------------------------------------------------------- 3 5.2 工程测量控制------------------------------------------------------------ 4 5.3土方开挖---------------------------------------------------------------- 4 5.4级配砂石换填------------------------------------------------------------ 4 5.5模板工程---------------------------------------------------------------- 5 5.6 钢筋工程---------------------------------------------------------------- 7 5.7螺栓安装及加固---------------------------------------------------------- 85.8砼工程------------------------------------------------------------------ 96.质量保证措施------------------------------------------------------------- 117.安全环境措施------------------------------------------------------------- 118.文明施工管理措施--------------------------------------------------------- 119.雨季施工措施------------------------------------------------------------- 1110.主要劳动力配备计划表---------------------------------------------------- 1211.主要施工机具准备计划---------------------------------------------------- 1212.进度计划安排------------------------------------------------------------ 121.编制说明火炬系统位于空分装置东南侧,属于甲醇项目废气处理系统。

火炬基础施工方案

火炬基础施工方案

目录一.工程概况 (1)1.0工程简况 (1)2.0厂址自然条件 (1)3.0编制依据和相关文件 (2)二.工程施工内容及工程量 (2)1.0工程施工范围 (3)2.0工程量 (3)3.0施工测量放线控制 (3)4.0作业准备及条件 (3)5.0作业方法以、步骤及作业程序 (5)6.0作业的质量要求 (13)三.作业的环境要求及安全技施 (16)1.0文明施工 (16)2.0降耗节能 (17)3.0环境标准法规 (17)4.0环境管理方案 (17)5.0作业的安全技术措施 (18)四.中华人民共和国工程建设标准强制性条文执行部分 (20)1.建筑工程施工质量应按下列要求进行验收 (20)2.单位(子单位)工程质量验收合格应符合下列规定 (21)3.地基基础 (21)4.防止交通事故 (23)5.防止人身伤亡事故 (23)五.施工交底记录 (24)火炬基础施工方案一.工程概况1.0工程简况:1.1工程名称:鄂尔多斯市亿鼎煤化工有限责任公司全厂火炬系统EPC总承包工程1.2建设地点:内蒙古鄂尔多斯市杭锦旗独贵塔拉工业园区1.3工程规模和性质:库布其清洁能源基地一期工程配套的全厂燃控火炬系统及全厂的废水、废气点燃净化排放装置。

2.0 厂址自然条件2.1地形、地貌和环境类别拟建场地位于杭锦旗东北部,独贵塔拉镇以东锦旗淖尔乡东南过山梁地区,北距独贵塔拉镇5 公里,南面为库布其沙漠区的北段。

,勘察场地西高东低,孔口高程为1095.73~1114.78,最大高差达19.09 米,施工条件较差,地貌上属黄河I级阶地,微地貌属风积沙丘、砂垄,且场地多为活动性沙丘。

建筑场地类别为II 类,混凝土环境类别二b类,标准冻土深度为1.400m。

2.2地层结构勘察查明,除表层局部分布厚度不大的植物层外,场地在钻探深度内所揭露的地层均为第四系全新统风积(Qeol)、冲洪积(Q4al+pl)及冲积(Q3al)地层,根据时代、成因及岩性的不同场地内地层分为三层,现分述如下:第①层细砂(Qeol):黄褐色,颗粒均匀,局部含有少量植物根系,天然状态下呈稍湿,极松散~松散状态。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

施工组织设计方案工程名称:地面火炬系统土建基础施工工程投标单位:******法定代表人:技术负责人:编制时间:****年**月**日目录1、工程概况 (4)2、编制依据 (4)3、施工程序 (5)4、施工方法及技术措施 (6)5、施工进度计划 (12)6、降低施工成本措施 (12)7、施工质量保证措施 (12)8、安全与环境保护施工技术措施 (15)9、文明施工技术措施 (24)10、劳动力计划及技能要求 (24)11、施工机具、计量器具计划 (25)附图一 (27)附图二 (28)附图三 (29)附图四 (30)1、工程概况1.1工程概况:本工程为****30万吨∕年环烷基馏分油加氢装置地面火炬系统土建基础施工工程,位于*********。

本工程主要包括桩满堂基础、防火墙、防火墙立柱、管件铺设。

2、编制依据2.1结构设计说明;2.2施工执行规标准;3.3.1准备工作3.1.1、根据结构设计说明放出包含作业面的工作围,由业主协调工作面围道路、用电事宜。

通过业主协调确认工作围有无地下管线电缆等障碍物。

3.1.2、技术准备:熟悉审查结构设计说明3.1.3、劳动力组织准备:建立各施工专业口的管理组织,组织劳动力进场,做好施工人员入场教育等工作。

3.1.4、施工顺序4、施工方法及技术措施4.1施工总体安排:4.1定位放线4.1.1使用全站仪将业主提供控制基点引入施工区域,并做好水平控制点、水准点标桩。

4.1.2根据水平和水准控制点进行基槽土方开挖和基槽土方清理。

4.1.3垫层施工完后,根据控制点用全站仪将轴线投测到垫层上,然后在垫层上用墨线弹出基础中心线或边线,以便基础施工。

4.2土方工程:4.2.1开挖必须办理开挖许可证,并进行危害辩识,方案必须得到业主及监理许可。

开挖前根据图纸及方案放出开挖边线。

4.2.2基础土方采用机械大开挖、人工配合清槽的方式进行土方开挖。

具体开挖放坡情况如下:火炬系统基础放坡系数1:0.53,考虑到基础施工时排水及支模脚手架,基底沿基础外边线外扩1.5m留置操作面,基坑边缘人工开挖0.3*0.5m深的排水明沟,并在基坑三个拐角设置0.8*0.8*1.0m的积水坑,每个积水坑设置一台φ100污水泵昼夜抽水至基础施工完毕回填土为止,污水泵派专人昼夜看护。

4.2.3机械开挖时,预留150mm~200mm厚人工清挖。

开挖过程中,测量人员严格控制开挖深度,以免超挖。

开挖后做好覆盖防雨措施。

4.2.4为保证基坑的边坡安全,基坑四周1m围严禁堆土,停车。

基坑四周3m围不能有振动荷载出现,以免振动引起塌方、滑坡现象出现。

4.2.5基坑土方回填前,先清除基坑的垃圾、及其它杂物。

土方须分层回填夯实。

4.3混凝土灌注桩桩顶标高-1.4m,直径600mm,桩长1.1m,沿各圆周均布,共49根。

灌注桩混凝土等级C35,粉细砂为桩端持力层,10 C18通长钢筋沿周长均布,设箍筋A10100/200,箍B122000。

施工顺序:平场地→铺设工作平台→安装钻机→压套管→钻进成孔→安放钢筋笼→放导管→浇注混凝土→拉拔套管→检查成桩质量。

4.4地基处理、基础垫层施工4.4.1基础土方开挖完后及时进行基底土方清槽工作,清槽工作完毕后及时请相关方进行验槽工作。

垫层模板施工待验槽合格后方可进行。

基础垫层部分模板采用10cm木方支设,垫层模板施工完后在模板侧抄上垫层顶标高用于砼浇筑时控制标高。

砼浇筑时用平板振动器振捣密实,局部平板振动器振捣不到的地方由人工夯实,最后用木抹找平。

4.4.2垫层混凝土在终凝后方可在其上面进行放线工作。

4.4.3坑开挖完,及时组织基坑验槽。

合格后及时进行下道工序施工,以免基坑开挖完后突降雨水,浸泡基坑,使地基承载力受到影响。

4.5钢筋工程本工程满堂基础、防火墙、防火墙立柱均为钢筋混凝土结构。

1)钢筋进场必须有出厂质量合格证,并经现场取样复试合格后方可使用。

同时钢筋原料及半成品上均用彩条布覆盖。

钢筋分规格型号堆放,设立标识牌注明复试合格与否,以免混用。

2)钢筋在使用前表面应清除干净,钢筋表面应洁净,无损伤、油渍和铁锈,带有颗粒状及片状老锈的钢筋不得使用。

3)钢筋焊接必须由考试合格的焊工执证操作,在正式施焊前,应进行焊前试焊。

施焊过程中,须按规要求切取试件试验。

4)钢筋采用机械连接、焊接连接,连接位置、锚固长度、绑扎间距、位置、保护层厚度必须符合设计要求和施工规规定。

5)、钢筋绑扎好后应将钢筋保护层用砂浆垫块固定牢固,绑扎好的钢筋上禁止作业人员行走、踩踏,作好成品保护。

必须在钢筋上行走时应采取保护措施,如搭设临时走道等。

6)封闭模板前彻底清理根部杂物,并调整钢筋位置。

7)基础钢筋绑扎时,满堂钢筋绑扎后绑扎柱插筋。

柱插筋绑扎到设计水平位置和高度长度。

绑扎好后用钢管锁住柱脚插筋并于基础模板固定在一起,防止柱插筋偏位。

8)柱受力钢筋接头应满足施工规及设计要求。

9)柱子箍筋绑扎:在立好的纵筋上用粉笔画出箍筋间距线,套进箍筋,按线绑扎;箍筋弯钩叠合处应沿纵筋方向错开放置。

10)节点箍筋加密按图纸要求进行。

11)钢筋保护层厚度用1:2砂浆垫块来控制。

12)预留插筋应用木方或大直径的螺纹钢筋临时固定,混凝土浇筑完后立即派专人检查修整插筋位置,防止钢筋移位。

4.6脚手架工程采用扣件式钢管脚手架,严禁使用严重锈蚀、弯曲变形或有裂纹钢管,严禁使用脆裂、变形、滑丝的扣件,扣件与钢管必须匹配,扣件抗滑承载力应满足规要求。

搭设工人必须经安全专业技术培训,考试合格,持证上岗,作业时要系挂安全带,收工时保证没有完成的架子的稳定,避免意外。

4.7模板工程模板根据具体情况采用复合模板、木模板。

所有模板在安装前必须清理干净,满刷隔离剂后晾干。

4.7.1基础模板支设1)基础模板施工前在垫层上弹出中心线及边线,柱模板施工前在垫层上弹出中心线及边线,以便施工、校正与检查。

2)火炬基础模板支设方法:基础:此火炬基础圆形满堂基础,安装模板时需要在模板外围加设钢筋箍固定模板,钢筋箍间距为300mm,设置300mm×300mm间距的固定螺栓,与钢筋焊接形成对拉,再用木方将模板支撑于基坑壁上。

3)基础、柱侧模与下层砼接缝处缝隙在浇砼前用1:2水泥砂浆在模板背后补上。

3.2 模板安装质量要求:1)模板及支架必须具有足够的强度、刚度和稳定性。

2)模板面平整,接缝严密,缝隙宽度不大于2mm,不漏浆。

施工前刷脱模剂。

3)模板安装后构件的轴线位移、截面尺寸以及模板垂直度、平整度、预埋件位置数量应符合设计和规要求,允许偏差合格率达到90%以上。

4)斜撑、支柱的数量和着力点,对拉螺栓间距应符合模板设计要求。

5)模板安装允许偏差如下表:1)侧模在混凝土强度保证其表面及棱角不因拆除模板而受损坏后,方可拆除。

2)拆除时要先拆上部后拆下部,先拆非承重部分,后拆承重部分。

拆除时不得用力过猛,以防损伤混凝土构件棱角和表面。

3)拆下来的模板要逐块传递下来,不得抛掷,拆除后随即清理干净,板面涂油。

按规格分类堆放整齐,以利再用。

4.8混凝土工程4.8.1混凝土为商品混凝土,混凝土灌注桩混凝土强度等级为C35,垫层为C15,其他为C30。

筒体主柱C30砼,20个,筒体150厚C25细石砼面层,待管道安装完毕后防风墙填300厚卵石层。

地坪以下基础均做防腐处理。

4.8.2混凝土的浇筑1)浇筑前工作:检查模板标高、位置、截面尺寸。

检查支架的稳定性、模板的严密程度,确保不移位、不漏浆。

检查钢筋和埋件规格、数量、位置。

清理模板垃圾、木屑、泥土等杂物,并用水冲洗。

现场检验混凝土坍落度、环境温度、入模温度。

现场随机留设砼做抗压强度试验。

2)浇筑过程中:指定专人监测,确保混凝土浇筑厚度不超过500mm每层。

指定专人观察模板、支架、钢筋、预埋件和预留孔,发现变形或移位立即停止浇筑,待整改完毕,检查合格后方可继续浇筑。

3)混凝土施工工艺:先浇筑火炬基础,再浇筑柱、防火墙。

上部浇筑前在底部先填以20~30mm厚与混凝土配合比相同减石子砂浆,然后分层振捣。

当一次浇筑高度超过3m时,在柱侧面开门子洞进行振捣,浇筑至门子洞下口50mm时及时将门子洞模板封闭严实,并用钢管箍箍牢。

4)混凝土振捣:采用插入式振捣器振捣。

混凝土振捣时要做到振捣棒应“快插慢拔”,振点间距为振捣棒作用半径的1.5倍左右(约450mm- 600mm),在振捣上一层时,应插入下层中5cm左右,以消除两层之间的接缝,同时振捣上层混凝土要在下层混凝土初凝之前进行,每一插点要掌握好振捣时间,一般每点振捣时间为20—30秒,视混凝土表面呈水平不再有明显下沉,不再出现气泡,表面泛出灰浆为准。

梁柱节点钢筋过密处,用30mm振捣棒将混凝土按上述要求振捣密实。

4.8.3混凝土的养护混凝土采用浇水进行养护,养护时间不小于7d,养护工作由专人负责进行。

4.8.4混凝土试块留置和检验现场抽检混凝土坍落度,不符合要求的不得使用。

试块制作每100m3不少于一组,不满100 m3的,按100 m3计;每工作台班至少一组,并同时另外制作至少一组自然养护试块。

试块应养护至28天龄期进行抗压试验(委托检测中心)。

及时统计混凝土试压报告数值,按统计(或非统计)方法进行强度评定。

4.8.5砼施工前逐根检查螺栓、套管位置、顶标高达限差规定及定位板牢固性,发现问题马上纠正。

砼浇筑后终凝前检查预埋螺栓、套管的位置,发现偏位的及时纠正。

砼浇筑前用塑料包扎螺栓丝扣,待砼浇筑完后将螺栓清理干净抹上黄油再用塑料皮包严实。

预埋套管在砼浇筑前用布头堵塞管口。

4.9螺栓安装、预埋钢管、铁件4.9.1螺栓安装由于火炬基础上预埋螺栓比较多,应设定位盘,固定螺栓位置。

根据供货商提供安装说明确定螺栓埋深和外露长度以便于地脚螺栓正确安装。

按照设计图纸的种类、数量、规格,地脚螺栓及螺栓定位钢板全部进场。

预埋螺栓施工时主要是对其轴线位置、螺栓间距、水平高差和垂直度进行控制。

用水平仪将螺栓的顶部调整至图纸要求的标高位置,并带上螺母固定,防止其标高变化。

待螺栓全部安装完成,轴线、标高均调整完毕校正无误后,用10钢筋分别把所有螺栓下部、中间与搭设构件的主筋点焊牢固,上部用6个M42螺母和2个42垫圈将400*400*10钢板水平固定。

这样就使地脚螺栓上下部与搭设构件的主筋构成一个整体,以保证其平面尺寸并防止地脚螺栓的位移。

所有螺栓加固完成后,重新进行校正。

用胶布将螺栓的螺纹部位进行包裹,防止浇筑砼时污染。

浇筑砼时,安排专人进行看护。

禁止振捣棒直接振捣地脚螺栓。

砼浇筑完毕后,应对地脚螺栓重新进行校正。

发现问题及时调整。

4.9.2预埋钢管、铁件工程预埋钢管及铁件为Q235钢材。

所有预埋件表面应完成涂漆防腐,涂刷红丹环氧除锈漆,采用二底二面,面漆颜色为灰色。
