2020一建 建筑电气工程的划分与施工程序

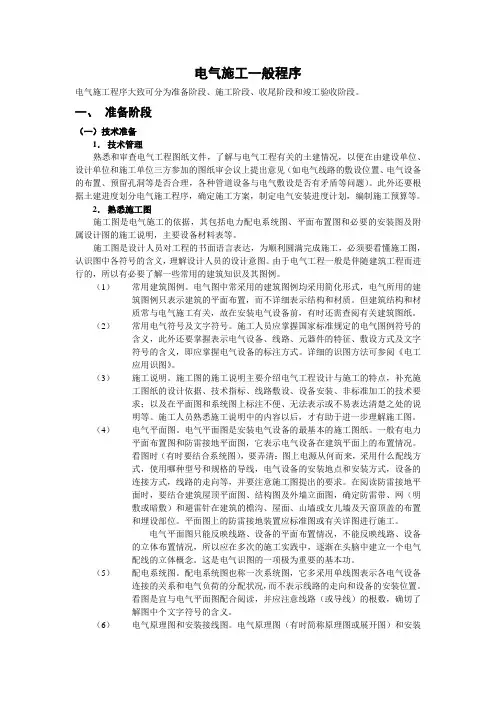

电气施工一般程序
电气施工一般程序电气施工程序大致可分为准备阶段、施工阶段、收尾阶段和竣工验收阶段。
一、准备阶段（一）技术准备1．技术管理熟悉和审查电气工程图纸文件，了解与电气工程有关的土建情况，以便在由建设单位、设计单位和施工单位三方参加的图纸审会议上提出意见（如电气线路的敷设位置、电气设备的布置、预留孔洞等是否合理，各种管道设备与电气敷设是否有矛盾等问题）。
此外还要根据土建进度划分电气施工程序，确定施工方案，制定电气安装进度计划，编制施工预算等。
2．熟悉施工图施工图是电气施工的依据，其包括电力配电系统图、平面布置图和必要的安装图及附属设计图的施工说明，主要设备材料表等。
施工图是设计人员对工程的书面语言表达，为顺利圆满完成施工，必须要看懂施工图，认识图中各符号的含义，理解设计人员的设计意图。
由于电气工程一般是伴随建筑工程而进行的，所以有必要了解一些常用的建筑知识及其图例。
（1）常用建筑图例。
电气图中常采用的建筑图例均采用简化形式，电气所用的建筑图例只表示建筑的平面布置，而不详细表示结构和材质。
但建筑结构和材质常与电气施工有关，故在安装电气设备前，有时还需查阅有关建筑图纸。
（2）常用电气符号及文字符号。
施工人员应掌握国家标准规定的电气图例符号的含义，此外还要掌握表示电气设备、线路、元器件的特征、敷设方式及文字符号的含义，即应掌握电气设备的标注方式。
详细的识图方法可参阅《电工应用识图》。
（3）施工说明。
施工图的施工说明主要介绍电气工程设计与施工的特点，补充施工图纸的设计依据、技术指标、线路敷设、设备安装、非标准加工的技术要求；以及在平面图和系统图上标注不便、无法表示或不易表达清楚之处的说明等。
施工人员熟悉施工说明中的内容以后，才有助于进一步理解施工图。
（4）电气平面图。
电气平面图是安装电气设备的最基本的施工图纸。
一般有电力平面布置图和防雷接地平面图，它表示电气设备在建筑平面上的布置情况。
看图时（有时要结合系统图），要弄清：图上电源从何而来，采用什么配线方式，使用哪种型号和规格的导线，电气设备的安装地点和安装方式，设备的连接方式，线路的走向等，并要注意施工图提出的要求。
建筑物电气施工的步骤与工艺
建筑物电气施工的步骤与工艺电气施工是建筑物建设中不可或缺的一环，它主要负责建筑物内外电气设备的安装与调试工作。
本文将从初步设计、施工准备、线路布置、设备安装以及验收调试几个方面介绍建筑物电气施工的步骤与工艺。
一、初步设计在进行电气施工之前，首先需要进行初步设计工作。
初步设计是根据建筑物的用电需求和平面布局，确定电气系统的基本参数和布置。
1.1 用电需求分析根据建筑物的用途和使用情况，进行用电需求分析。
包括明确建筑物的总用电负荷、分区用电负荷以及电气设备的功率和数量等。
1.2 平面布局规划根据建筑物的平面布局，确定主要电气设备的布置位置，如用电房、配电室、开关箱等。
并绘制相应的电气布置图。
二、施工准备在进行电气施工之前，需要进行充分的施工准备工作。
施工准备是为了保证施工的顺利进行和施工质量的高效保证。
2.1 施工组织设计确定施工人员的数量和工作任务，合理分配施工作业，并制定相应的施工组织设计方案。
2.2 采购设备材料根据初步设计方案，制定设备和材料的采购计划，并进行供应商的选择与采购。
2.3 施工场地准备清理施工场地，确保施工区域的平整和清洁，为施工作业提供良好的施工环境。
三、线路布置线路布置是建筑物电气施工的重要环节，它包括主干线路、分支线路和终端设备的布置。
3.1 主干线路布置主干线路是建筑物内各个楼层和房间之间的总线路，采用明线、暗线或者组合布线方式。
根据建筑物的结构和布局，合理选择线管的类型和规格，并进行布线的施工。
3.2 分支线路布置分支线路是从主干线路引出至各个用电终端设备的线路，包括插座、灯具等。
根据建筑物的功能分区和用电需求，确定各个分支线路的走向和布置方式。
3.3 终端设备安装终端设备包括插座、开关、灯具等，根据设计图纸和布置方案，进行终端设备的安装与连接。
确保设备安装牢固可靠，并符合相关的电气安全要求。
四、设备安装设备安装是建筑物电气施工的核心环节，它包括主配电柜、开关箱、配电板等设备的安装和连接。
建筑电气分部工程施工顺序
建筑电气分部工程施工顺序建筑电气工程是建筑工程中一项非常重要的分部工程，施工质量的好坏直接关系到观感及使用功能，在创优评审中尤为重要。
本文以中建五局三公司项目标准化做法示例，全面总结建筑电气工程的施工工艺，以供大家参考学习。
一、施工准备阶段1. 技术准备工作：施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。
然后要根据工程特点编制施土方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2. 现场准备工作：施工道路、施工用水、临电和场地由总承包方统一规划。
确保施工所需的各项条件满足要求。
二、施工阶段1. 设备、器具、材料进场验收和规格型号核对及外观检查。
确保进场设备、器具和材料符合设计要求，具备施工条件。
2. 相关作业面建筑物条件确认，判断是否可以安装以及安装后土建施工是否会造成电气工程实物的污染或损坏。
3. 相关建筑物尺寸复核。
确保施工过程中依据的建筑物尺寸准确无误。
4. 施工机械就位及其动力装置试运转和润滑检查。
保证施工机械正常运行，确保施工顺利进行。
5. 施工安全措施到位。
加强施工现场安全管理，确保施工人员安全。
6. 划线、放样、定位，开始安装。
按照设计图纸进行施工，确保施工准确性。
7. 施工中每道工序的交接检验和完工后的最终检验和试验。
确保施工质量满足要求。
8. 通电试运行。
检验电气工程是否符合设计要求，确保工程功能性。
三、电气装置的施工程序1. 基础检查划线或基础型钢制作埋设或对预埋的基础型钢清理复核。
2. 设备就位固定。
确保设备安装稳定，满足使用要求。
3. 外观检查和内部元器件及接线检查。
保证设备内部元器件及接线准确无误。
4. 引入、引出的电线或电缆连接。
正确连接电线或电缆，确保电气连接可靠。
5. 交接试验和继电保护整定。
检验电气设备性能，确保设备正常运行。
6. 控制系统模拟动作试验。
测试控制系统功能，保证控制系统可靠。
7. 通电空载试运行和负荷试运行。
一级建造师1H414020- 建筑电气工程安装技术
1H414010 建筑管道工程安装技术1H414021 建筑电气工程施工程序一、建筑电气工程组成建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。
4.电气动力工程电气动力工程组成：动力配电柜、控制柜（屏、台）安装，电动机和电加热器等电气动力设备检测、试验和空载试运行等。
7.防雷及接地工程防雷及接地工程组成：接闪器（避雷针、避雷带、避雷网、均压环、避雷线）、引下线、接地装置（接地体、接地干线〉、避雷装置安装，建筑物等电位连接等。
二、建筑电气工程施工程序1.变配电工程施工程序（1）成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
（2）变压器的施工顺序：开箱检查→变压器二次搬运→变压器本体安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。
2.供电干线及室内配线施工程序（2）电缆敷设施工程序：电缆验收→电缆搬运→电缆绝缘测定→电缆盘架设电缆敷设→挂标志→质量验收。
（5）管内穿线施工程序：选择导线→清管→穿引线→放线及断线→导线与引线的绑扎→放护圈→穿导线→导线并头→压接压接帽→线路检查→绝缘测试。
3.电气动力工程的施工程序动力设备的施工程序：设备开箱检查→安装前的检查→电动机安装、接线→电机干燥→控制、保护和起动设备安装→送电前的检查→送电运行。
5.防雷、接地装置的施工程序防雷、接地装置的施工程序：接地体安装→接地干线安装→引下线敷设→均压环安装→避雷带（避雷针、避雷网）安装。
1H414022 建筑电气工程施工技术要求一、供电干线及室内配电线路施工技术要求(2)裸母线与设备连接或与分支线连接时，应用螺栓搭接，以便检修的拆换。
螺栓搭接的接触面应保持清洁，并涂以电力复合脂。
当裸母线额定电流大于2000A时应用铜质螺栓连接。
(3)三相交流裸母线的涂色为：A相一黄色、B相一绿色、C相一红色P190：母线槽的施工技术要求：2014（1）不同型号、不同厂家母线槽相互之间的净距离需考虑安装和维修方便，并列安装分线箱应高低一致。
建筑电器工程施工
建筑电器工程施工是建筑行业中不可或缺的一环，它涉及到建筑物的供电、照明、智能化系统等多个方面，是保证建筑物正常使用和运行的重要基础。
本文将从建筑电器工程施工的定义、流程、注意事项等方面进行详细介绍。
一、建筑电器工程施工的定义建筑电器工程施工是指在建筑物的设计、建造和使用过程中，按照国家标准、规范和设计要求，进行电气设备、电气线路、电气控制系统的安装、调试、验收和维护等工作。
它包括供电系统、照明系统、动力系统、智能化系统、消防控制系统等多个方面。
二、建筑电器工程施工的流程1. 施工准备：包括施工图纸的会审、施工方案的制定、施工材料的准备、施工人员的培训等。
2. 设备安装：按照设计图纸和规范要求，进行电气设备的安装，包括开关柜、配电箱、电线电缆、插座插头等。
3. 线路敷设：根据设计要求，进行电气线路的敷设，包括电缆桥架、电线管路、电缆直埋等。
4. 系统调试：对安装完毕的电气系统进行调试，包括设备的功能检查、系统的联动测试等。
5. 验收交付：验收合格后，将电气系统交付给业主或使用单位，并进行使用培训和售后服务。
6. 维护保养：对电气系统进行定期检查、保养和维修，保证系统的正常运行和使用寿命。
三、建筑电器工程施工的注意事项1. 施工前要进行详细的施工图纸会审，了解设计意图和施工要求，确保施工过程符合设计规范。
2. 施工过程中要严格把控质量，遵循施工方案和操作规程，确保施工安全、可靠。
3. 要注意电气设备的选型和安装位置，避免设备安装在不合适的位置，影响使用效果和安全性。
4. 电气线路的敷设要符合规范要求，避免线路敷设在不合理的位置，影响建筑物的美观和使用功能。
5. 施工过程中要注重与土建、装修等工种的协调，确保电气工程与其他工程的顺利进行。
6. 竣工验收时要严格按照国家标准和规范进行，确保电气系统满足使用功能和安全性要求。
总之，建筑电器工程施工是建筑行业中至关重要的环节，只有严格按照规范要求进行施工，才能保证建筑物的正常使用和运行。

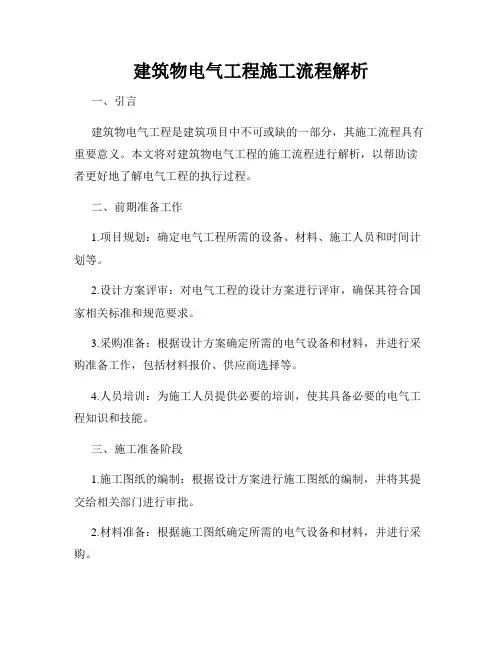

建筑物电气工程施工流程解析
建筑物电气工程施工流程解析一、引言建筑物电气工程是建筑项目中不可或缺的一部分，其施工流程具有重要意义。
本文将对建筑物电气工程的施工流程进行解析，以帮助读者更好地了解电气工程的执行过程。
二、前期准备工作1.项目规划：确定电气工程所需的设备、材料、施工人员和时间计划等。
2.设计方案评审：对电气工程的设计方案进行评审，确保其符合国家相关标准和规范要求。
3.采购准备：根据设计方案确定所需的电气设备和材料，并进行采购准备工作，包括材料报价、供应商选择等。
4.人员培训：为施工人员提供必要的培训，使其具备必要的电气工程知识和技能。
三、施工准备阶段1.施工图纸的编制：根据设计方案进行施工图纸的编制，并将其提交给相关部门进行审批。
2.材料准备：根据施工图纸确定所需的电气设备和材料，并进行采购。
3.设备安装：将电气设备按照设计方案要求进行安装，并确保其质量合格。
4.电缆敷设：根据设计方案进行电缆敷设，并对其进行必要的绝缘测试。
5.管道铺设：根据设计方案进行电气管道的铺设，确保其通畅和安全。
6.系统接地：对电气系统进行接地处理，确保人身和设备安全。
四、电气设备调试1.仪器校验：对安装的电气设备进行仪器的校验，确保其准确有效。
2.设备调试：对电气设备进行调试，包括电气设备的连接、各个设备之间的协调配合等。
3.安全检查：对电气设备进行安全检查，排除安全隐患。
五、系统验收1.设备功能测试：对电气设备进行功能测试，确保其正常运行。
2.系统测试：对电气系统进行测试，包括负载测试、故障测试等。
3.安全验收：对电气系统进行安全验收，确保其符合国家相关标准和规范要求。
4.相关部门验收：将电气工程交由相关部门进行验收，并获取验收意见和证明文件。
六、施工总结1.文件归档：将建筑物电气工程的设计文件、施工图纸、验收意见和证明文件等进行归档保存。
2.问题分析：对电气工程施工中出现的问题进行分析和总结，并提出相应的改进建议。
3.经验总结：总结施工中的经验和教训，为未来的施工工作提供参考。
一建【机电】第25讲-建筑电气(一)
1
（二）供电干线及室内配线施工程序 1.母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘 测试→送电验收。
2.室内梯架电缆施工程序: 电缆检查→电缆搬运→电缆敷设→电缆绝缘测试→挂标志→质量 验收。
3.线槽配线施工程序：测量定位→支架制作→支架安装→线槽安装→接地线连接→槽内配线 →线路测试。
（五）防雷接地装置施工程序 防雷、接地装置的施工程序：接地体安装→接地干线安装→引下线敷设→均压环施工→接闪 带（接闪杆、接闪网）施工。
提示：自下而上 1H414022 建筑电气工程施工技术要求
—、供电干线及室内配电线路施工技术要求 （一）母线槽施工技术要求
补充——母线：在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装 置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。母线的作用是汇集、分配 和传送电能。
电缆托盘：带有连续底盘的侧边，没有盖子的电缆支撑物，散热和防护能力介于电缆梯架和 线槽之间，特点是散热差，防护好。
4
电缆槽盒：用于将绝缘导线、电缆、软电线完全包围起来且带有可移动盖子的底座组成的封 闭外壳。
它们都是用于敷设电线、电缆的构件
1.梯架、托盘和槽盒进场验收要求 （1）配件应齐全， 表面应光滑、不变形； 钢制梯架、托盘和槽盒涂层应完整、无锈蚀。 （2）塑料槽盒应无破损、色泽均匀，对阻燃性能有异议时，应按批抽样送有资质的试验室检 测。 （3）铝合金梯架、托盘和槽盒涂层应完整，不应有扭曲变形、压扁或表面划伤等现象。 2.支架安装要求 （1）建筑钢结构构件上不得熔焊支架，且不得热加工开孔。 （2）水平安装的支架间距宜为 1.5 ~ 3.0m，垂直安装的支架间距不应大于 2m。 （3）采用金属吊架固定时，圆钢直径不得小于 8mm，并应有防晃支架，在分支处或端部 0.3 ~ 0.5m 处应有固定支架。 （三）导管施工技术要求 3.金属导管施工要求 （1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于 2mm 的钢导管，不得采用 套管熔焊连接。
掌握电气工程施工程序--一级建造师考试辅导《机电工程管理与实务》第一章第四节讲义2
正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第四节讲义2掌握电气工程施工程序1H414021 掌握电气工程施工程序一、建筑电气工程的构成建筑电气工程（装置）由电气装置、布线系统和用电设备电气部分的组合。
二、建筑电气工程施工特征在土建施工时要做好预埋预留工作。
电气照明工程要与建筑装饰装修配合协调，不能各自为政影响装饰效果或相互污染已完成的工程产品，切实做好成品保护。
建筑电气工程中的动力工程，尤其是变配电工程，要先于其他建筑设备安装工程完工，并进行通电交工，为其他建筑设备的试运行提供必备条件。
三、建筑电气工程施工程序【例】（2011年真题）建筑电气工程布线系统敷设，暗敷导管在土建模板拆除后的紧后工序是（ ）。
A.导管穿线B.清理管口与扫管C.敷设电缆D.绝缘检查【正确答案】B【答案解析】参见教材P99。
四、建筑电气工程的验收（一）建筑电气工程是一个单位工程的分部工程，一般情况下，其竣工验收要与该建筑物的其他分部工程一并进行。
（二）独立于建筑群外的为各建筑物供电的变配电所，是一个建筑电气单位工程，可进行单独的竣工验收。
（三）附属在建筑物内的变配电所，因建筑设备试运转需要，则该变配电所可先行办理专业工程性质的竣工验收手续，日后单位工程竣工验收时，将其验收资料汇入总体资料中。
1H414022 熟悉建筑电气工程施工技术要求一、建筑电气工程的质量特点1.被安装的设备、器具和材料，其规格、型号和性能，必须符合施工设计图纸的要求，在安装就位前要认真检查核对。
5.凡是非带电的裸露可接近的金属部分均必须接地（接PE 线）。
接地连接可靠，不能因建筑物、构筑物的维修而导致接地连接中断。
接地连接的末端支线不允许串联连接。
6.整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。
如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱 记忆：湘云加订木耳实收
2020 一级建造师《机电工程管理与实务》
1H414021 建筑电气工程的划分与施工程序
分部 工程 子分部
工程 分项工程
建筑
电气
室外电气 架空线路及杆上电气设备安装，变压器、箱式变电所安装，导管和线槽敷设，电 线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验， 建筑物外部装饰灯具、航空障碍标志灯安装，庭院灯和路灯安装，通电试 运行，接地装置安装等 变配电 室 变压器、成套配电柜、控制柜安装，裸母线、封闭母线、插接式母线安装， 电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装等 供电干
线
封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电
缆竖井内电缆敷设，导管和线槽敷设，导管和线槽敷线，电缆头制作、导
线连接和线路电气试验等
电气动 力 动力配电箱及控制柜安装，低压电动机、电加热器及电动执行机构检查、 接线， 低压电气动力设备检测、试验和空载试运行等 电气照 明安装
照明配电箱安装，导管和线槽敷设，电线穿管和线槽敷线，钢索配线，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风
扇安装，照明通电试运行 备用电
源和不间
断电源安
装 成套配电柜、控制柜安装，柴油发电机组安装，不间断电源的邦他功能单元
安 装，封闭母线、插接式母线安装，导管和线槽敷设，电线、电缆敷线， 电
缆头制作、导线连接和线路电气试验等
防雷及 接地安装 接闪器（接闪杆、接闪带、接闪线、接闪网、均压环）、引下线、接地装 置（接地体、接地干线）、避雷装置安装，建筑物等电位联结等 （一）变配电工程施工程序
1. 开关柜、配电柜的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线 →试验调整→送电运行验收。
2. 干式变压器的施工顺序：开器交接试验→送电前检查→送电运 检查→变压器二次搬运→变压器本体安装→附件安装→变压
验收。
记忆：想二本，俺交钱行吗 行 连接→二次线路连接
（二）供电干线及室内配线施工程序
1.母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。
2.室内梯架电缆施工程序: 电缆检查→电缆搬运→电缆敷设→电缆绝缘测试→挂标志→质量验收。
3.线槽配线施工程序：测量定位→支架制作→支架安装→线槽安装→接地线连接→槽内配线→线路测试。
4.金属导管施工程序：测量定位→支架制作、安装（明导管敷设时）→导管预制→导管连接→接地线跨接。
5.管内穿线施工程序：选择导线→管内穿引线→导线与引线的绑扎→放护圈（金属导管敷设时）→穿导线→导线并头绝缘→线路检查→绝缘测试。
（三）电气动力工程施工程序
1.明装动力配电箱施工程序: 基础框架制作安装→配电箱安装固定→导线连接→送电前检查→送电运行。
提示：自下而上
2.动力设备施工程序：设备开箱检查→设备安装→电动机检查、接线→电机干燥（受潮时）→控制设备安装→送电前的检查→送电运行。
（四）电气照明工程施工程序
1.暗装照明配电箱的施工程序：配电箱固定→配管→管内穿线→导线连接→送电前检查→送电运行。
2.照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。
（五）防雷接地装置施工程序
防雷、接地装置的施工程序：接地体安装→接地干线安装→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）施工。
1H414022 建筑电气工程施工技术要求
—、供电干线及室内配电线路施工技术要求
（一）母线槽施工技术要求
补充——母线：在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。
母线的作用是汇集、分配和传送电能。
2.母线槽支架安装要求
（1）母线槽支架安装应牢固、无明显扭曲，采用金属吊架固定时，应设有防晃支架。
（2）室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得小补充：母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。
（3
） 水平或垂直敷设的母线槽固定点应每段设置一个，且每层不得少于一个支架。
3. 母线槽安装连接要求
（1） 母线槽直线段安装应平直。
（2） 母线槽跨越建筑物变形缝处时，应设置补偿装置。
（3） 母线槽不宜安装在水管的正下方。
（4） 母线槽段与段的连接口不应设置在穿越楼板或墙体处。
（5） 母线槽段与段连接时，两相邻段母线及外壳宜对准，相序应正确，连接后不应使母线及
外壳受额外应力。
（6） 母线槽的连接紧固应采用力矩扳手，搭接螺栓紧固力矩应符合产品技术文件的要求或规范标准要求。
（7） 母钱槽的金属外壳等外露可导电部分应与保护导体可靠连接，每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不应少于 2 处。
（二）梯架、托盘和槽盒施工技术要求
于 6mm 。
是散热好，防护差。
电缆梯架：带有牢固地固定在纵向主支撑组件上的一系列横向支撑构件的电缆支撑物，特点 补充：
线槽之间，特点是散热差，防护好。
电缆托盘：带有连续底盘的侧边，没有盖子的电缆支撑物，散热和防护能力介于电缆梯架和
电缆槽盒：用于将绝缘导线、电缆、软电线完全包围起来且带有可移动盖子的底座组成的封闭外壳。
它们都是用于敷设电线、电缆的构件
1.梯架、托盘和槽盒进场验收要求
（1）配件应齐全，表面应光滑、不变形；钢制梯架、托盘和槽盒涂层应完整、无锈蚀。
（2）塑料槽盒应无破损、色泽均匀，对阻燃性能有异议时，应按批抽样送有资质的试验室检测。
（3）铝合金梯架、托盘和槽盒涂层应完整，不应有扭曲变形、压扁或表面划伤等现象。
2.支架安装要求
（1）建筑钢结构构件上不得熔焊支架，且不得热加工开孔。
（2）水平安装的支架间距宜为 1.5 ~ 3.0m，垂直安装的支架间距不应大于 2m。
（3）采用金属吊架固定时，圆钢直径不得小于 8mm，并应有防晃支架，在分支处或端部 0.3 ~ 0.5m 处应有固定支架。
（三）导管施工技术要求
3.金属导管施工要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于 2mm 的钢导管，不得采用套管熔焊连接。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
（3）暗配导管的表面埋设深度与建筑物、构筑物表面的距离不应小于 15mm。
（5）导管弯曲半径要求：
1）明配导管的弯曲半径不宜小于管外径的6 倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的 4 倍。
2）埋设于混凝土内的导管的弯曲半径不宜小于管外径的6 倍，当直埋于地下时，其弯曲半径不宜小于管外径的10 倍。
（四）室内电缆敷设要求
1.电缆支架安装要求
（1）当设计无要求时，电缆支架层间最小距离不应小于规范的规定，层间净距不应小于
电缆外径加 10mm，35kV 电缆不应小于2 倍电缆外径加 50mm。
（2）最上层电缆支架距构筑物顶板或梁底的最小净距应满足电缆引接至上方配电柜、台、箱、盘吋电缆弯曲半径的要求。
（3）电缆支架距其他设备的最小净距不应小于300mm，当无法满足要求时应设置防护板。
2.电缆本体敷设要求
（1）交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内，固定用的夹具和支架不应形
成闭合磁路。
（2）电缆出入电缆沟，电气竖井，建筑物，配电（控制）柜、台、箱处以及管子管口处等部
位应采取防火或密封措施。
（3）电缆出入电缆梯架、托盘、槽盒及配电（控制）柜、台、箱、盘处应做固定。
（4）当电缆通过墙、楼板或室外敷设穿导管保护时，导管的内径不应小于电缆外径的 1.5 倍。
2 倍。
