7890B气相色谱仪现场培训教材-C.01.07
安捷伦气相色谱仪7890b培训精品课件
安捷伦气相色谱仪7890b培训精品课件一、教学内容本节课主要介绍安捷伦气相色谱仪7890b的使用方法。
教材分为五个章节：第一章，气相色谱仪的基本原理；第二章，气相色谱仪的构造及功能；第三章，气相色谱仪的操作步骤；第四章，气相色谱仪的维护与故障排除；第五章，气相色谱仪的应用案例。
二、教学目标1. 让学生了解气相色谱仪的基本原理，理解气相色谱仪的构造及功能；2. 培养学生熟练操作气相色谱仪的能力，掌握气相色谱仪的操作步骤；3. 培养学生对气相色谱仪的维护意识，学会故障排除方法；4. 通过对应用案例的学习，使学生能够运用气相色谱仪解决实际问题。
三、教学难点与重点难点：气相色谱仪的操作步骤，气相色谱仪的维护与故障排除。
重点：气相色谱仪的基本原理，气相色谱仪的构造及功能。
四、教具与学具准备1. 教具：安捷伦气相色谱仪7890b一台，示教课件；2. 学具：学生手册，笔记本，笔。
五、教学过程1. 引入：以实际案例引入，讲解气相色谱仪在分析化学中的应用，激发学生的兴趣。
2. 基本原理：介绍气相色谱仪的基本原理，让学生了解气相色谱仪的工作方式。
3. 构造及功能：讲解气相色谱仪的构造及功能，让学生了解气相色谱仪的各个组成部分。
4. 操作步骤：示教气相色谱仪的操作步骤，让学生分组练习，巩固操作技能。
5. 维护与故障排除：讲解气相色谱仪的维护方法，教授故障排除技巧。
6. 应用案例：分析实际案例，让学生学会运用气相色谱仪解决实际问题。
六、板书设计1. 气相色谱仪的基本原理；2. 气相色谱仪的构造及功能；3. 气相色谱仪的操作步骤；4. 气相色谱仪的维护与故障排除；5. 气相色谱仪的应用案例。
七、作业设计1. 请简述气相色谱仪的基本原理；2. 请列举气相色谱仪的构造及功能；3. 根据示教课件，完成气相色谱仪的操作步骤；4. 请描述气相色谱仪的维护方法；八、课后反思及拓展延伸1. 反思本次课程的讲解是否清晰，学生是否掌握气相色谱仪的基本原理和操作步骤；2. 针对学生的掌握情况，调整教学方法，提高教学效果；3. 拓展延伸：探讨气相色谱仪在其他领域的应用，如环保、医药等。
Agilent-7890B气相色谱仪中文操作规程
7890B操作规程一．开机1．打开载气(N2)、空气、氢气等气源的开关，调整载气输出气压为约0.5 M Pa。
2．启动电脑，进入Windows 系统。
3．打开气相色谱仪前左下方的电源开关，等待GC自检完成。
4．双击电脑桌面的“Openlab控制面板”图标，输入账号和密码，点击“启动”，进入GC化学工作站“方法和运行控制”界面。
二．方法编辑1．在工作站“方法和运行控制”状态下，单击“方法”菜单,选择“编辑完整方法”子菜单,进入方法编辑状态。
2．进入“方法编辑”界面，单击确定，在“方法注释”下的框中输入对方法的描述，单击确定。
3．进样器设置: 在“选择进样源/位置”画面中选择“GC 进样器”，点击“确定”，进入下一画面。
4．柱模式设定：点击“色谱柱”图标，进入柱模式设定画面，选择控制模式为恒流模式，设置载气流速（如2ml/min）。
5．分流不分流进样口参数设定: 点击“进样口”图标，进入进样口设定画面。
输入进样口的温度（如250℃），输入隔垫吹扫流量（如3ml/min）。
点击“模式”右方的下拉式箭头,选择进样方式为“分流或不分流”。
在“分流出口吹扫流量”下边的空白框内输入吹扫流量（如 0.75min ，60ml/min）；如选择分流方式, 则要输入“分流比”（如20:1）。
6．柱温箱温度参数设定: 点击“柱箱”图标，进入柱温参数设定。
在空白表框内输入温度，选中“柱温箱温度为开”，在右侧的方框内输入程序升温的参数。
7．FID检测器参数设定：点击“检测器”图标，进入检测器参数设定。
输入检测器温度（如300℃），氢气30ml/min，空气400ml/min，尾吹25ml/min，火焰前打勾。
8．信号参数设定：点击“信号”图标，进入信号参数设定画面。
点击“信号源”下方下拉式箭头，选择“前部信号FID”，点击“数据采集频率/最小峰宽”下方的下拉式箭头，选择数据采集数率（如20HZ），选择“保存”，存储所有的数据。
7890B现场培训教材
现场安装教材7890B气相色谱仪Agilent 7890B GC (OpenLAB ChemStation中文版C.01.05)--现场培训教材一、培训目的:基本了解7890B 硬件操作。
掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
二、培训准备：1、仪器设备: Agilent 7890B GC∙进样口: 填充柱进样口(PP)；毛细柱进样口(S/SL)；冷柱头进样口(COC)；VI 进样口；PTV 进样口；多模式进样口MMI。
∙检测器：FID；TCD；u-ECD, NPD,FPD+。
∙色谱柱：P/N 19091J-413, HP-5 毛细柱：30m,ⅹ320μχ0.25μ∙注射器：自动液体进样器（ALS）用10ul 注射器或手动进样用10ul 注射器。
∙进样体积：1 ul 或见Check Out 方法。
２、气体准备：∙FID，NPD，FPD ：高纯H2 (99.999%)，干燥无油压缩空气。
∙uECD: 高纯N2 (99.999%)载气,：高纯N2 (99.999%)或高纯He (99.999%)。
7890B/GC 化学工作站基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体）。
2、打开计算机，进入中文Windows XP 或者Windows7 画面。
3、打开7890B GC 电源开关，先设定7890B GC 及PC 的IP 地址，然后在软件里设定7890B GC 的IP 地址。
点击屏幕左下角“开始”，选择“所有程序（P）”，择”AgilentTechnologies”选择“OpenLAB”，选择OpenLAB Control,或单击桌面图标,则会进入到下面的界面:下面步骤如果已经配置过，则不需要操作通过点击菜单左上方的，可以分别创建位置和仪器，得到如下的界面然后点击操作区域的，通过点击：“配置模块”，进入仪器配置界面，把GC7890B添加到右边，点击配置。
仪器的IP 地址。
Agilent 7890B 气相色谱仪操作手册
Agilent TechnologiesAgilent 7890B 气相色谱仪操作手册声明© Agilent Technologies, Inc. 2015根据美国和国际版权法，未经 Agilent Technologies, Inc. 事先同意和书面许可，不得以任何形式、任何方式（包括存储为电子版、修改或翻译成外文）复制本手册的任何部分。
手册部件号G3430-97054版本第三版，2015年 10 月第二版，2013 年 12 月第一版，2013 年 1 月美国或中国印刷Agilent Technologies, Inc.2850 Centerville Road Wilmington, DE 19808-1610 USA Agilent Technologies, Inc.412 Ying Lun RoadWaigoaqiao Freed Trade Zone Shanghai 200131 P.R.China 担保说明本文档内容按“原样”提供，在将来的版本中如有更改，恕不另行通知。
此外，在适用法律允许的最大范围内，Agilent 对本手册以及此处包含的任何信息不作任何明示或暗示担保，包括但不仅限于适销性和针对某一特殊用途的适用性的暗示担保。
对于因提供、使用或执行本手册或此处包含的任何信息而产生的错误，或造成的偶然或必然的损失，Agilent 不承担任何责任。
如果Agilent 与用户签订了单独的书面协议，其中涉及本文档内容的担保条款与这些条款冲突，则以协议中的担保条款为准。
安全声明小心小心提示表示危险。
提醒您注意某个操作步骤、某项操作或类似问题，如果执行不当或未遵照提示操作，可能会损坏产品或丢失重要数据。
不要忽视小心提示，直到完全理解和符合所指出的条件。
警告“警告”声明表示存在危险。
提醒您注意某个操作步骤、某项操作或类似问题，如果执行不当或未遵照提示操作，可能会导致人身伤害或死亡。

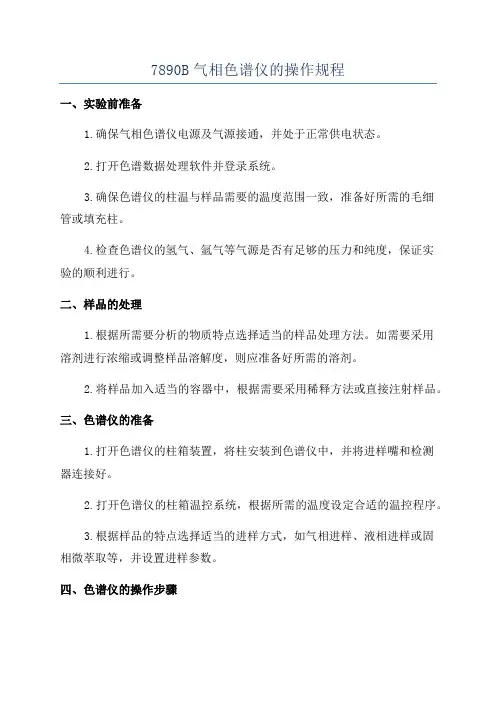

7890B气相色谱仪的操作规程
7890B气相色谱仪的操作规程一、实验前准备1.确保气相色谱仪电源及气源接通，并处于正常供电状态。
2.打开色谱数据处理软件并登录系统。
3.确保色谱仪的柱温与样品需要的温度范围一致，准备好所需的毛细管或填充柱。
4.检查色谱仪的氢气、氩气等气源是否有足够的压力和纯度，保证实验的顺利进行。
二、样品的处理1.根据所需要分析的物质特点选择适当的样品处理方法。
如需要采用溶剂进行浓缩或调整样品溶解度，则应准备好所需的溶剂。
2.将样品加入适当的容器中，根据需要采用稀释方法或直接注射样品。
三、色谱仪的准备1.打开色谱仪的柱箱装置，将柱安装到色谱仪中，并将进样嘴和检测器连接好。
2.打开色谱仪的柱箱温控系统，根据所需的温度设定合适的温控程序。
3.根据样品的特点选择适当的进样方式，如气相进样、液相进样或固相微萃取等，并设置进样参数。
四、色谱仪的操作步骤1.启动色谱仪的加热系统，并根据所需的温度设定合适的升温速率和保持时间。
2.打开进样嘴，选择合适的进样模式，通过色谱仪软件设定进样参数，如进样体积、进样速度等。
3.调整色谱仪的气流量和流速，保持合适的进样温度和流动相压力。
4.启动色谱仪的检测器，选择合适的检测模式和检测参数，如波长、灵敏度等。
5.开始实验运行，监控色谱图的形成情况，并根据需要调整实验参数，如进样量、柱温等。
6.实验结束后，关闭色谱仪的加热系统和进样嘴，停止进样，并关闭检测器。
7.结束实验后，及时关闭色谱仪的电源和气源，并进行完善的设备清洁和维护工作。
五、实验记录和数据分析1.在实验过程中，及时记录实验参数的设定和变化情况。
2.实验结果的初步判定可以通过色谱图的峰形图、保留时间和峰面积等参数来进行分析。
3.将实验数据导出到色谱数据处理软件中，进行数据分析和定量计算。
4.制作实验记录和报告，包括实验目的、方法、结果、讨论和结论等内容。
Agilent 7890B 气相色谱仪操作规程
Agilent 7890B 气相色谱仪标准操作规程非受控：（盖章）受控：（盖章）编制：= 2015年04月09日审核：2015年04月09日批准：2015年04月09日1目的规范Agilent 7890B 气相色谱仪使用操作程序，以保证正确使用仪器和检验工作有效顺利进行及操作人员的人身安全和设备安全。
2适用范围本操作规程适用于Agilent 7890B 气相色谱仪的使用操作。
3操作程序3.1Parker 氢气、空气发生器的开关机及维护3.1.1氢气发生器初次添加水位，水位添加到“Add Water”以上10 mm处；48H后添加到“Water Fu ll”位置（5MΩ去离子水）。
开机使用：只需将H2开关置于Auto位置，设定需要压力即可。
临时关机：H2开关置于OFF位置；压力设为30～40 PSI。
一周以上关机：关闭电源，但每周运行2～5小时。
长时间关机：关闭电源，放干净水后加水冲洗2～3次，封住加水口及O2出口。
维护保养：每12个月更换NaOH电解液（先加NaOH再加水）。
3.1.2空气发生器仪器进气范围要求在45～125 psi之间。
预热不少于45分钟，预热过程中THC黄色指示灯由上至下显示，绿色灯亮起时预热完成。
Start up：预热过程中亮起，完成后熄灭；THC：碳氢化合物含量指示灯，绿灯亮起时含量少于0.1 ppm；Overflow：过流指示灯，应控制出气流量在3500cc/min以内。
check system：裂解塔指示灯，闪烁频率越快越接近设计寿命，常亮时需要更换裂解塔。
关机步骤：关闭进气阀、电源及出口阀。
维护保养：每年定期更换相关耗材。
3.2开机依次开启气源、电脑、打印机和7890B GC，在仪器使用记录上进行仪器使用记录。
3.3开启工作站待仪器自检完毕后，启动桌面的“GC7890联机”图标进入工作站，工作站初始化时选择“从仪器调用新方法”。
3.4建立仪器方法3.4.1在主视图窗中单击“方法”菜单中选择“编辑完整方法（E）…”项，选中除了“数据分析”外的三项，点击“确定”；在“方法注释”中输入方法的信息，下一步；在“选择进样源/位置”中选择“GC进样器”，并选择对应的“进样位置”，“确定”进入下个画面。
7890B气相色谱简易操作规程
7890B气相色谱简易操作规程7890B气相色谱（GC）是一种常见的分析技术，广泛应用于化学、生物、环保等领域。
它具有高灵敏度、高分辨率和高效率等优点，能够对样品中复杂混合物进行准确分离和定量分析。
下面是7890B气相色谱简易操作规程。
一、仪器准备：1.确保7890B气相色谱仪处于正常工作状态，所有连接部分应牢固可靠。
2.填装色谱柱时，根据实验需要选择合适的固定相材料、长度和内径，并保证色谱柱成分纯度和状态良好。
3.检查并校准色谱仪的气路系统、温度控制装置以及检测器等部分。
二、进样系统设置：1.将待测样品溶液通过适当的方法准备好，并进行稀释或预处理。
2.打开样品进样器，并调节进样体积和进样速度，确保进样量适当。
3.如果需要，可以使用进样器自动进样功能来提高实验效率。
三、温度控制设置：1.根据样品的特性和实验目的，设置合适的柱温和检测器温度。
2.将色谱柱和检测器温度调节至稳定状态，通常需要预热一段时间。
3.在进行样品分离时，可以根据需要改变柱温或程序升温速率。
四、气路系统设置：1.确保氢、氮和空气等气源压力稳定，并检查气源阀门和流量计的工作状态。
2.调节柱前气室和进样器通道的气压，使其保持恒定，并确保气流的稳定性和均匀性。
3.调节柱后气室的排气流量，保持恰当的排气速度，以避免柱后废气对检测器产生干扰。
五、检测器设置：1.根据实验要求选择合适的检测器，如火焰离子化探测器（FID）、热导率检测器（TCD）或质谱联用检测器（MS）等。
2.调节检测器的灵敏度和增益，使检测信号在合适的范围内。
3.引入标准溶液进行校准和调试，确保检测器的线性范围、稳定性和准确性。
六、方法执行：1.设置色谱程序，包括柱温升温程序、进样时间和检测时间等参数。
2.进行系统空白试验，测定从进样到检测器出峰时间，以确定分析程序的准确性和灵敏度。
3.进行样品分析试验，根据需要进行样品预处理、柱温升温和检测器信号记录，确保实验结果的准确性和重复性。
安捷伦7890B气相色谱仪的操作规程
安捷伦7890B气相色谱仪的操作规程7890B气相色谱仪的操作规程4.1 操作步骤4.1.1 操作前准备4.1.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。
取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1,2mm，进样口一端石墨环和柱末端之间长度为4,6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20,30?以下，通过较高流速载气连续老化24小时以上。
4.1.1.2 气体流量的调节4.1.1.2.1 载气(氮气)开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.55MPa。
(400-690kPa)4.1.1.2.2 氢气打开氢气钢瓶，调节输出压至0.41MPa。
(400-690kPa)4.1.1.2.3 空气打开空气钢瓶，调节输出压至0.55MPa。
(550-690kPa)4.1.1.3 检漏用检漏液检查柱及管路是否漏气。
4.1.2 主机操作4.1.2.1 接通电源，打开电脑，进入windows 主菜单界面。
然后开启主机，主机进行自检，自检通过主机屏幕显示power on successul，进入Windows系统后，双击电脑桌面的(Instrument Online)图标，使仪器和工作联接。
4.1.2.2 编辑新方法4.1.2.2.1 从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”(方法信息)，“Instrument/Acquisition”(仪器参数/数据采集条件)，“DataAnalysis”(数据分析条件)，“Run Time Checklist”(运行时间顺序表)，确定后单击“OK”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本操作步骤:
(一)、开机:
1、打开气源（按相应的所需气体）。
2、打开计算机，进入中文 Windows XP 或者 Windows7 画面。
3、打开 7890B GC 电源开关，先设定 7890B GC 及 PC 的 IP 地址，然后在软件里设定 7890B GC 的 IP 地址。点击屏幕左下角“开始”，选择“所有程序（P）”，选择”Agilent Technologies”
Agilent 7890B GC
(OpenLAB ChemStation 中文版 C.01.07)
现场培训教材
安捷伦科技有限公司 化学分析事业部
一、 培训目的:
• 基本了解 7890B 硬件操作。 • 掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
二、 培训准备：
1、 仪器设备: Agilent 7890B GC • 进样口: 毛细柱进样口 (S/SL)；填充柱进样口 (PP)； 冷柱头进样口 (COC)；VI 进样口；
5、进入如下工作站界面后，从“视图”菜单中选择“ 方法和运行控制”或点击快捷按钮
进入该画面，在“视图”菜单中，点击“仪器图表”，点击“仪器 实际值”，点击“样品视图”，使其命令前有“√”标志，点击“全部菜单”，使之显示为“短菜单”， 依次来调用所需的界面。
在“仪器实际值 ” 界面， 点击如图所示的图标
２、气体准备：
• FID，NPD，FPD ： 高纯 H2 (99.9995%)，干燥无油压缩空气。
• uECD: 高纯 N2 (99.9995%)或者氩甲烷（甲烷 5ቤተ መጻሕፍቲ ባይዱ/氩气 95% ）
• 载气,： 高纯 N2 (99.9995%)或高纯 He (99.9995%)。
7890B/GC 化学工作站
示 ，点击“应用”按钮。
• 选择分流方式,则要输入分流比或分流流量。 • 载气节省：如果分流比很大，可以选择载气节省模式，如下图在进样后等待 2 分钟，分流出
口流量调整为 20ml/min。
10、多模式进样口（MMI）参数设定: 安捷伦的多模式进样口(MMI) 可以实现以下三种模式：热不分流/分流、冷不分流/分流和溶剂 放空。冷不分流和溶剂放空模式进样允许分析人员通过大体积进样（LVI）实现更低的检测限。 特点：使用与标准分流/不分流进样口相同的衬管和耗材，成本低、易维护。 热---不分流/分流模式: （与传统的S/SL兼容） • 点击 “ ”图标，进入进样口设定画面。点击“MMI-前”或“MMI-后 ” 按钮进入 MMI 进
• 输入进样体积：1%-50%注射器体积，以 1%增量递增。 • 高级参数：驻留时间，进样前—进样针扎入进样口后停留一段时间再推送针杆进样；进样后
—进样完成后进样针停留一段时间再拔出进样口。推杆速度，根据样品粘度可以选择快速、 慢速或者变量。粘度延迟：推杆抽取样品后，停留数秒钟，等待粘度大的样品上升到位，一 般为 0，采样深度：进样针扎入样品瓶的深度，默认为 0。
“恒定压力”。如： 压力 ，25 psi；或流速，6.5ml/min。点击“应用”按钮。 • ------若有其它压力和柱的设定按此方法类推。
选择显示参数设定： 点击左下角显示选项图标，选中要显示的实际值，如：前进样口、前检测器、柱温箱、色谱柱、 阀等，点击“保存”按钮退出。则在左边显示当前的实际值。
样口设定画面。 • 在空白框内输入进样口的温度，（如 250℃）；控制模式，如：“流速”；输入隔垫吹扫流量： 如：
3ml/min。然后全部选中左边的方框，如图所示。点击“应用”按钮。----或设定压力模式。
9、分流不分流进样口参数设定: • 点击 “ ”图标，进入进样口设定画面。点击“SSL-前”或“SSL-后 ” 按钮进入毛细柱
• 点击“确定”，进入下一画面。 4、仪器配置设定： 点击“ 图标”，进入配置设定画面。
自动进样器配置： 在“配置”画面,点击“自动进样器” 子按钮进入如上图所示画面， 输入注射器的体积，如“10ul”； 选择溶剂清洗模式：如 A，B。---若无 ALS,则无此内容。 • A, B — 可以选择使用溶剂 A 或溶剂 B 清洗针。 • A2, B-B2 — 如果进样器使用溶剂 A 清洗，则使用溶剂清洗瓶 A 和 A2，如果进样器使用 溶剂 B 清洗，则使用溶剂清洗瓶 B 和 B2。进样器可以选择使用这两个清洗瓶。 • A6, B-B4 — 如果进样器使用溶剂 A 清洗，则使用溶剂清洗瓶 A、A2 、A3、A4、A5、A6； 如果进样器使用溶剂 B 清洗，则使用溶剂清洗瓶 B、B2 、B3、B4。进样器可以按以下模式 选择使用所有这些清洗瓶： ---可以加大溶剂清洗量，避免频繁更换受污染的溶剂。 注意：对于无 150 位样品盘的配置，由于使用的是 16 位样品盘，溶剂瓶洗针模式只有 A，B 模 式。 模块配置设定： • 点击“模块”按钮进入下图所示画面，点击下拉式箭头，分别选择进样口、检测器、PCM/AUX
柱参数设定： • 点击“色谱柱”按钮，进入柱参数设定画面，在“ 1”处，单击鼠标。
选择“从目录选择”，进入柱库，从柱子库中选择您安装的的柱子，如 19091J-413 。然后点击 “ 安装”
点击“使用该选择”
点击该柱对应下拉式箭头选择连接的进样口、检测器及加热类型。如：前进样口、前检测器、 柱箱。同样方法添加其它柱子。 其它项设定 • 点击“其它”进入其它项设定，选择压力单位：如 psi；若阀用于进样，在阀类型区域选择
输入仪器的 IP 地址，点击确定。
4、单击
启动图标；（或点击屏幕左上角）
，
选择“创建快捷方式”，这时会在桌面出现对应的
和
，以后只要点击对应的联
机和脱机就可以直接进入工作站。工作站初始化时会出现如下界面，可以根据需要选择，一目
了然。
也可以在配置界面选择一个固定的选项，再次打开工作站时就不会出现上面对话窗口。
”图标，进入阀设定画面。
• 若阀用于进样，在阀类型下方显示“GC 配置” 中设定的类型，如 “开关阀”, 选择初始 状态： 关；。（仪器上有几个阀就选几个, 与时间表配合使用进行阀进样）。
• 输入阀的控制温度，如 110 度，并选择加热器；要注意仪器配置阀的温度控制范围。点击“应 用”按钮。
8、填充柱进样口参数设定: • 点击 “ ”图标，进入进样口设定画面。点击“PP-前”或“PP-后” 按钮进入填充柱进
2、方法信息: 在“方法注释”中输入方法的信息（如，this is for test!），点击“确定”进入下一画面。
3、进样器设置: • 如果未使用自动液体进样器 7693A，则在“ 选择进样源/位置”画面中选择“手动”，并选择
所 用的进样口的物理位置(前 或后 ，或两个)。
• 如果使用自动液体进样器，则选择“GC 进样器”，并选择前或后---对于双塔同时进样选择 “进样位置”---两个。
选择分流方式,则要输入分流比或分流流量。
冷--不分流/分流模式: （与传统的S/SL类似，但有许多特有的优点）
优点：被分析物在尽可能低的进样口温度下气化---减少了热降解；冷不分流进样在某些情况下 还可以加大进样量，降低检出限。消除移针过程样品蒸汽损失等。
●点击 “ ”图标，进入进样口设定画面。点击“MMI-前”或“MMI-后 ” 按钮进入MMI进样 口设定画面。
EPC 等的气体类型。对于 FID、FPD 要输入点火下限值，如 2.0PA；PCM 要在 PCM C-2 处选择 前压或后压控制，如选择“前级压力”。
如果您的仪器配置有 NPD 且外观顶部为蓝色，如图示：
， 则该 NPD 为 Agilent 新 NPD 铷珠 Blos Bead。选择 NPD 的尾吹气类型，如 “N2”；选择电流调 整模式，输入期望调整的电流，如“20PA”,或选择输入电压模式，输入电压，如 “0.0v”； ----开机时建议采用电压输入模式。输入铷珠最大电压限制为 “1.1V”; 对于 Blos Bead ， 不必选 “Dry Bead”；此时不选择自动调整铷珠。
进入状态项目， 选中要显
示的实际值，如：前进样口、前检测器、柱温箱、色谱柱、阀等，点击“保存”按钮退出。则在
Agilent 7890B 状态画面显示仪器参数的实际值。
（二）数据采集方法编辑:
1. 开始编辑完整方法:
从“方法”菜单中选择“编辑完整方法（E）…” 项，如下图所示，选中除“ 数据分析 ”外 的三项，点击“确定”，进入下一画面。
多模式进样口 MMI；PTV 进样口。 • 检测器：FID；TCD；u-ECD； NPD；FPD+。 • 色谱柱：P/N：19091J-413（HP-5 30m×320um×0.25 um） • 进样器： 自动液体进样器（ALS）用 10uL 进样针或手动进样用 10uL 进样针。 • 进样体积：1uL 或见 Check Out 方法。
进样口设定画面。 • 点击“模式”右方的下拉式箭头,选择进样方式为 “不分流”（分流方式，分流）。 • 在空白框内输入进样口的温度，（如 250℃），然后选中左边的所有方框； • 选择“隔垫吹扫流量模式” 为“ 标准”，并输入隔垫吹扫流量： 如： 3ml/min。对于特殊
应用亦可选择“切换”，则在进样过程中关闭。 • 在“分流出口吹扫流量”下边的空白框内输入吹扫流量（如 0.75min 后 15ml/min）;如图所
• 进样类型：默认为标准，也可以选择如图示的夹层法进样：L2—溶剂 1ul；Air gap 2—0.2ul； Sample（L1）--1ul；Air gap1—0.2ul。
•点击“样品盘/其它”按钮，进入参数设定画面。可以输入提前抽样的时间，亦可不输。点击 “应用”按钮。
7、阀参数设定：
