电工进网许可证考试试题整理(高压理论)
5000道电工进网作业许可考试高压理论部分判断题
第一章电工基础知识判断题1。
带电物体之间的作用力是靠磁场来传递的。
（×）2。
带有电荷的物体具有一定的电位能,称为电能。
(×）3。
电场中某点的电位等于电子在该点所具有的电位能。
（×)4。
选择不同的参考点，电路中各点电位的大小和正负都不受影响。
（×）5。
一般规定电路参考点的电位为零.（√）6.一般规定电路参考点的电位为1。
（×）7.计算电路中某点的电位就是求该点与参考点之间的电位差。
（√）8.在实际电路中常以大地作为公共参考点。
(√）9。
电压的换算单位1kV＝109mV。
(×）10.电位差是产生电阻的原因.（×)11.电路中任意两点间电位的差值称为电压。
（√）12。
已知横截面积为4mm2的导线中，流过的电流为20A,则该导线中的电流密度为5A/mm2。
(√）13。
伏特是电流强度的单位。
（×）14.电流的方向规定为电子移动的方向。
（×)15。
导线允许通过的电流强度和导线的截面大小无关。
（√）16.1秒内通过导体横截面的电量称为电流强度,以字母I表示。
(√)17.电流分交流电和直流电两大类。
（√）18.大小不随时间变化的电流称为直流电流。
（×）19.在测量直流电流时要注意,应使电流从电流表的正端流入，负端流出.(√）20.电路中电流大小可以用电流表进行测量，测量时是将电流表并联在电路中。
（×)21。
电流表的量程应等于被测电路中实际电流的数值。
（×)22.在电路中，给电路提供能源的装置称为电源。
（√)23.电源高电位一端称为正极，低电位一端称为负极。
（√）24。
电动势表征电源中外力将非电形式的能量转变为电能时做功的能力。
(×）25。
导体电阻的大小与导体的长度、横截面积和材料的性质有关。
（√)26。
电阻的单位是欧姆，符号表示为Ω。
（√）27.电动势的大小等于外力克服电场力把单位正电荷在电源内部从正极移到负极所做的功。
电工高压进网作业许可证考试题库(含答案)
全国电工进网作业许可考试高压类理论考试题(2008年A3卷)一、单项选择题(每题的备选项中，只有一项最符合题意，每题1分，错选货不选为0分，总计40分) 1、高压配电网是指电压在( C )及以上的配电网。
A、1KVB、35KVC、110KV2、电压波动以电压变化期间( B )之差相对于电压额定值的百分数来表示。
A、电压实际值与电压额定值B、电压最大值与电压最小值C、电压最大值与电压额定值 3、变压器油的试验项目一般为耐压试验、介质损耗试验和( B )。
A、润滑试验;B、简化试验;C、抽样试验.4、变压器二次绕组开路，一次绕组施加( A )的额定电压时，一次绕组中流过的电流为空载电流。
A、额定功率; B、任意功率; C、最大功率.5、变压器的功率是指变压器的( C )之比的百分数。
A、总输出与总输入;B、输出有功功率与输入总功率;C、输出有功功率与输入有功功率. 6、容量在630kVA以下的变压器，在每次合闸前及拉闸后应检查( A ). A、一次; B、两次; C、三次.7、变压器调整电压的分接引线一般从( C )引出。
A、一次测绕组;B、低压绕组;C、高压绕组.8、变压器正常运行时，各部件的温度是( C )A、互不相关的,B、相同的,C、不同的.9、当变压器内部发生故障,产生气体，或油箱漏油使油面降低时，( A )能接通信号或跳闸回路，以保护变压器。
A、气体继电器B、冷却装置C、吸湿器10、如果忽略变压器一、二次绕组的漏电抗和电阻时，变压器一次测电压有效值等于一次测感应电势有效值，( B )等于二次侧感应电势有效值。
A、二次侧电压瞬时值;B、二次侧电压有效值;C、二次侧电压最大值. 11、变压器空载合闸时，( A )产生较大的冲击电流。
A、会;B、不会;C、很难.12、变压器的高压绕组的电流一定( C )低压绕组的电流.A、大于;B、等于;C、小于.13、SF6断路器灭弧室的含水量应小于( A )A、150ppm;B、200ppm;C、250ppm.14、触头间恢复电压是指触头间电弧( C )后外电路施加在触头之间的电压。
电工进网作业许可证(高压类)复习题
一单选题：1、磁通的单位1Wb(韦)=( )Mx(麦)。
A、104B、106C、108D、10122、在闭合电路中，当电源电动势大小和内阻大小一定时，若电路中的电流变大，则电源端电压的数值（）。
A、越小B、越大C、不变D、不一定3、在直流电路中，电容元件的容抗值（）。
A、小于零B、等于零C、大于零D、无穷大4、1kV=( )mV。
A、10B、103C、106D、1095、三相交流电源作△形连接时，线电压U L与相电压Up的数值关系为（）。
A、UpB、U L=UpC、U L=UpD、U L=3Up6、三相系统中发生的短路有 4 种基本类型，三相短路、( )、单相接地短路和两相接地短路。
A、相相短路B、两相短路C、相地短路D、瞬时短路7、当负荷较大，而且有很多重要负荷的用户，通常采用（）的总降压变电所的电气主接线。
A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器8、（）是隔离电源用的电器，它没有灭弧装置，不能带负荷拉合，更不能切断短路电流。
A、主变压器B、高压断路器C、隔离开关D、电压互感器9、用于继电保护设备的保护级电流互感器，应考虑暂态条件下的综合误差，5P20是指在额定电流( )倍时其综合误差为5%。
A、10B、15C、20D、2510、吊器身式油箱,多用于( )及以下的变压器，其箱沿设在顶部，箱盖是平的，由于变压器容量小，所以重量轻，检修时易将器身吊起。
A、6300kVAB、5000kVAC、8000kVAD、4000kVA11、变压器极性接错，有可能导致两个绕组在铁芯中产生的磁通就会相互抵消，绕组中没有( )，将流过很大的电流，把变压器烧毁。
A、感应电动势B、有功C、无功D、电压12、对于油浸式变压器绕组和顶层油温升限值， A级绝缘在98时产生的绝缘损坏为正常损坏，绕组最热点与其平均温度之差为( )，保证变压器正常寿命的年平均气温是20，绕组温升限值为65。
电工进网作业许可考试(高压类)最新试题1
1.1一、单选题：1、在纯电容的交流电路中，电压的有效值与电流有效值的比值为（）。
A、电阻B、阻抗C、感抗D、容抗2、应用右手定则判断导体上感应电动势的方向时，四指的方向是( ）。
A、导线切割磁力线的运动方向B、导线受力后的运动方向C、在导线中产生感应电动势的方向D、在导线中产生感应电流的方向3、中断供电时将造成人身伤亡,属于( )负荷。
A、一类B、二类C、三类D、四类4、一类负荷中的特别重要负荷，除由（）独立电源供电外，还应增设应急电源，并不准将其他负荷接入应急供电系统。
A、一个B、两个C、三个D、四个5、在中性点不接地的电力系统中，当系统发生单相完全接地故障时，单相接地电流数值上等于系统正常运行时每相对地电容电流的（）倍。
A、1B、2C、3D、46、采取在电源中性点经消弧线圈接地方式，其目的是减小（）。
A、接地电流B、接地电压C、接地有功D、接地无功7、发电厂、电网经一次投资建成之后，它就随时可以运行，电能( )时间、地点、空间、气温、风雨、场地的限制，与其他能源相比是最清洁、无污染、对人类环境无害的能源。
A、不受或很少受B、很受C、非常受D、从来不受8、交流超高压输电网一般指330kV、（）、750kV电网。
A、35kVB、110kVC、220kVD、500kV9、（）的配电系统中，在一段母线故障或检修时，另一段母线仍旧能继续运行。
A、单母线分段接线B、单母线接线C、内桥接线D、外桥接线10、中性点不接地的电力系统中，发生单相接地故障时，可继续运行（）小时。
A、20B、2C、12D、没有规定11、（）的作用是将高压系统中的电流或低压系统中的大电流转变为标准的小电流，供测量、保护、监控用。
A、高压断路器B、隔离开关C、电压互感器D、电流互感器12、三相系统中发生的短路有 4 种基本类型，三相短路、( )、单相接地短路和两相接地短路。
A、相相短路B、两相短路C、相地短路D、瞬时短路13、电压互感器的绝缘方式中油浸式用( )表示。
电工进网作业许可证--高压题库.
第一套一、单选1、（）是衡量电源将其他能量转换为电能的本领大小的物理量。
A、电流B、电压C、电动势D、电功率2、在电路中，负载消耗功率等于电源产生的功率与内阻损耗的功率（）。
A、之和B、之差C、之积D、之商3、（）的作用是将系统的高电压转变为低电压，供测量、保护、监控用。
A、高压断路器B、隔离开关C、电压互感器D、电流互感器4、供电电压允许偏差规定，低压照明用户供电电压允许偏差为额定电压的（）。
A、+4%～-10%B、+5%～-10%C、+6%～-10%D、+7%～-10%5、（）的配电系统中，在一段母线故障或检修时，另一段母线仍旧能继续运行。
A、单母线分段接线B、单母线接线C、内桥接线D、外桥接线6、大型的( )和大型电弧炉，产生的谐波电流最为突出，是造成电网谐波的主要因素。
A、荧光灯B、晶闸管变流设备C、高压汞灯D、变压器7、中断供电将影响重要用电单位的正常工作，属于（）负荷。
A、一类B、二类C、三类D、各类8、高压配电网一般指35kV、（）及以上电压等级的配电网。
A、10kVB、20kVC、110kVD、480V9、在中性点经消弧线圈接地系统中，当发生单相接地故障时，其分析过程与中性点不接地系统相同，一般允许运行( ) h，需发出报警信号。
A、2B、3C、4D、510、在负荷不变的情况下，配电系统电压等级由10kV升至20kV，功率损耗降低至原来的（）。
A、10％B、15％C、20％D、25％11、高压断路器具有断合正常负荷电流和切断（）的功能，具有完善的灭弧装置。
A、开路电流B、瞬时电流C、短路电流D、励磁电流12、在并联运行的同一电力系统中，不论装机容量的大小、任一瞬间的（）在全系统都是一致的。
A、频率B、电压C、电流D、波形13、用于继电保护设备的保护级电流互感器，应考虑暂态条件下的综合误差，一般选用( )。
A、P级或A级B、P级或B级C、P级或TP级D、B级或TP级14、我国电力变压器大部分采用( )绝缘材料，即浸渍处理过的有机材料、如纸、棉纱、木材等。

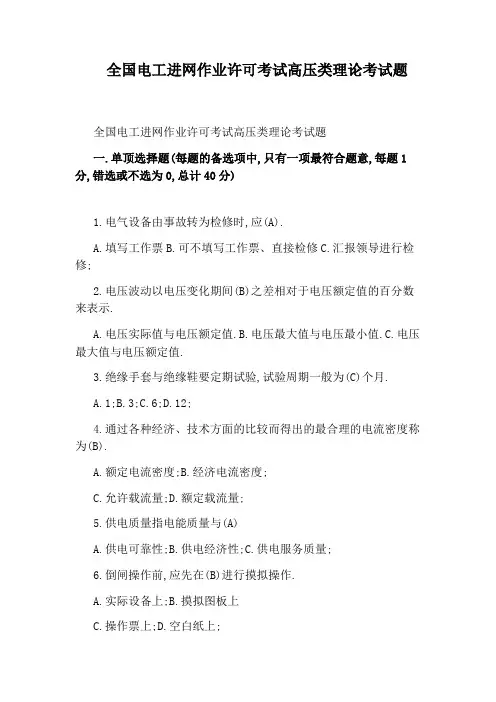

全国电工进网作业许可考试高压类理论考试题
全国电工进网作业许可考试高压类理论考试题全国电工进网作业许可考试高压类理论考试题一.单顶选择题(每题的备选项中,只有一项最符合题意,每题1分,错选或不选为0,总计40分)1.电气设备由事故转为检修时,应(A).A.填写工作票B.可不填写工作票、直接检修C.汇报领导进行检修;2.电压波动以电压变化期间(B)之差相对于电压额定值的百分数来表示.A.电压实际值与电压额定值.B.电压最大值与电压最小值.C.电压最大值与电压额定值.3.绝缘手套与绝缘鞋要定期试验,试验周期一般为(C)个月.A.1;B.3;C.6;D.12;4.通过各种经济、技术方面的比较而得出的最合理的电流密度称为(B).A.额定电流密度;B.经济电流密度;C.允许载流量;D.额定载流量;5.供电质量指电能质量与(A)A.供电可靠性;B.供电经济性;C.供电服务质量;6.倒闸操作前,应先在(B)进行摸拟操作.A.实际设备上;B.摸拟图板上C.操作票上;D.空白纸上;7.变压器二次绕组短路,(A)施加电压使其电流达到额定值时,此时所施加的电压称为阻抗电压.A.一次绕组;B.二次绕组;C.高压绕组;8.在电力系统中,(A)能将不同电压等级的线路连接起来.A.变压器;B.电流互感器;C.电压互感器;9.GN2-10系列隔离开关的额定电流的范围是(A)安培.A.400-3000;B.540-2000;C.630-1000;10.变压器稳定温升的大小与(A)相关.A.变压器的损耗和散热能力等;B.变压器周围环境温度;C.变压器绕组排列方式;11.电流互感器的额定二次电流一般为(A)安培.A.5;B.10;C.15;12.变压器的额定容量是指变压器铭牌规定的(C)下,变压器二次侧的输出能力.A.空载状态;B.短路状态;C.额定状态;13.工作票执行过程中,如需扩大工作任务,必须由工作负责人通过(A)在工作票上增填工作项目.A.工作许可人;B.运行值班人C.工作票签发人;D.工作班成员14.变压器的调压方式分为有载调压和(B).A.有励磁调压;B.无励磁调压;C.带电调压;15.高压电力电缆中,保护电缆不受外界杂质和水分的侵入防止外力直接损坏电缆的为(D).A.线芯(导体);B.绝缘层;C.屏蔽层;D.保护层;16.有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻，一般情况下10分钟后，电容器残压可降至(B)伏以下。
进网高压电工考试试题
进网高压电工考试试题一、选择题1. 电力系统中，以下哪种设备不属于高压设备？A. 高压开关B. 隔离开关C. 防雷器D. 隔离开关2. 在高压电线塔上作业，应该穿戴哪种安全防护用具？A. 绝缘手套B. 防护帽C. 绝缘鞋D. 红外线探测仪3. 高压开关断开之后，应该进行哪种操作才能确保安全？A. 立即接通B. 备有隔离开关C. 使用绝缘棍杆接地D. 喊口令通电4. 电力系统中，高压设备的维护保养应该由谁来负责？A. 电力公司管理人员B. 电力系统运行人员C. 专业维护公司D. 无需维护5. 高压电工接触到高压线应该如何自救？A. 使用绝缘棍杆接触地面B. 保持镇定，等待救援C. 立即跳下高压线杆D. 找个潮湿地方，减少电击二、填空题1. 电压为________以上的电力系统属于高压系统。
2. 在高压设备维护保养时，必须切断电源并________。
3. 高压设备的绝缘电阻应该定期________。
4. 操作高压设备时，必须使用________的工具。
5. 高压电工应该具备良好的________和_______意识。
三、简答题1. 高压设备的维护保养包括哪些内容？请列举至少三项。
2. 你在作业中发现高压设备存在故障，应该如何应对？3. 操作高压设备时，为什么要使用绝缘手套和绝缘鞋？它们的作用是什么？4. 简要说明高压电工的安全注意事项和自救办法。
5. 你认为高压电工应该具备哪些基本素质和技能？为什么这些素质和技能很重要？四、计算题1. 电压为220kV的电力系统中，如果有50A的电流通过，计算通过的电阻是多少？2. 电压为110kV的高压线路上，如果接地故障电流为5A，计算接地电阻是多少？3. 一根绝缘长度为2m的绝缘棍杆，在高压电线上工作时，如果安全使用距离是1m，求安全使用距离处的额定电压。
4. 如果一台高压变压器每小时消耗的功率为1200W，工作时间为8小时，计算一天的总消耗功率。
5. 高压设备的耐压测试电压为3000V，电流为3A，求通过的电阻值。
电工进网作业许可考试培训试题库及答案
电工进网作业许可考试高压类理论题库单项选择题1. 在分析用户的负荷率时，选一天24h中负荷最高的一个小时的（C）作为高峰负荷。
A. 计算负荷B. 最大负荷2. 突然中断供电所造成的损失不大或不会造成直接损失的负荷是（C ）类负荷。
A. 一类B. 二类3. 电压互感器按用途分为测量用电压互感器和（C ）。
A. 充电用电压互感器B. 绝缘用电压互感器4.在大型变压器中，采用强迫油循环风冷却器时，冷却器中的冷却介质是( C)。
A. 水B. 油5. 变压器铁芯采用的硅钢片主要有（C）和冷轧两种。
A. 交叠式B. 同心式6.电流互感器是将( C )中的电流或低压系统中的大电流改变为低压的标准的小电流。
A. 低压系统B. 直流系统7.变压器一次绕组加额定电压，二次绕组带负载运行时，二次电压大小将随（C ）和负载功率因数大小的改变而改变。
A. 空载损耗B. 励磁阻抗大小8.变压器是一种( B )的电气设备。
A. 旋转运动9. 变压器油的试验项目一般为简化试验、介质损耗试验和（A ）。
润滑试验 C. 抽样试验10.国家标准规定，变压器运行时其周围环境温度最高为（ A ）。
0C C. 500C11.变压器的铁芯由（B ）和铁轭两部分组成。
A. 绝缘套管线圈12.几万伏或几十万伏高压电能输送到负荷区后，必须经过不同的（A ）将高电压降低为不同等级的电压，以满足各种负荷的需要。
升压变压器 C. 自耦变压器13. RGC型高压开关柜常用于额定电压3～24KV的（ A ）接线变电所中。
双母线 C. 桥式14. SF6断路器含水量稳定后，应每（C ）测量一次含水量。
A. 3个月B. 6个月15. 箱式变电所的占地面积一般为（A ）m2。
～8 C. 8～1016. SF6断路器的每日巡视检查中应定时记录（C ）。
A. 气体压力和含水量B. 气体温度和含水量17. 隔离开关可用于拉、合励磁电流小于（ A ）的空载变压器。
18. BWF10.5-25-1表示（A ）电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章、电力系统基本知识第一节、电力系统、电力网的构成发电、输电和配电常识火力发电厂核电站风力发电厂太阳能发电厂二、电力网和电力系统电力系统——将发电厂、电力网和用户联系起来的发电、输电、变电、配电和用电的整体。
1、发电、送电（输电）、变电、配电、用电以上五个部分组成的整体称为电力系统。
2、以上送电、变电、配电三个部分构成电力网。
3、直接将电能送到用户的网络称为（配电网）。
发电厂将（）等转换为电能A燃料的热能 B水流的位能 C水流的动能 D核能电能进入工厂后，还要进行变电（变换电压）和配电（分配电能）。
变电所的任务是受电、变压和配电；如果只受电和配电，而不进行变压的则称为配电所。
配电方式基本有放射式、树干式两种类型。
变配电工程：是电气工程的一部分，它由变压器、配电装置、联接设备的线路所组成。
电力网——将发电厂生产的电能传输和分配到用户的输配电系统，简称电网。
例题、电力系统是由（发电、输电、变电）、配电和用电组成的整体。
例题.由发电、送电、变电、配电和用电组成的整体称为电力系统。
（v ）例题、电力系统中的输电、变电、（配电）三个部分称为电力网。
例题．由送电、变电、配电和用电组成的整体称为电力系统（x ）例题．电力系统中的送电、配电、（）三个部分称为电力网。
A. 变电B. 发电C. 用电例题. 直接将电能送到用户的网络称为输电网。
（x）例题．直接将电能送到用户的网络称为( )。
A. 发电网B. 输电网C. 配电网4、以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（输电网）。
输电网和配电网：输电网主要用来输送电能；距离长，电压高；它们连接于发电厂和各变电站之间，构成了电力网的主网架。
配电网主要用来分配电能至各个用户；距离短，电压较低。
配电网根据需要又分为高压配电网、中压配电网、低压配电网。
高压在110 kV 及以上；低压为380V、220V。
例题.低压配电线路的电压为（A）。
A．220V/380V B．35 kV C．110 kV D．220 Kv 例题.中压配电网是指电压为35KV、10KV、6KV、3KV的配电网。
（v）例题、高压配电网是指电压在（）及以上的配电网。
A.1KVB.35KVC.110KV例题. 电力网的电力线路按其功能一般可分为（）。
A．输电线路B．低压线路C．配电线路D．高压线路一、大型电力系统优点1、提高了供电可靠性2、减少了系统的备用容量3、通过合理地分配负荷降低系统的高峰负荷4、提高了供电质量5、便于利用大型动力资源水力发电厂例题、大型电力系统的优点之一是：可以提高运行的灵活性，减少系统的备用容量。
（对）二、电力生产特点1、同时性2、集中性无垄断性3、适用性4、先行性例题、电力生产的特点是（同时性）、集中性、适用性、先行性。
例题. 电力生产的特点是同时性、( )、适用性、先行性。
A. 分散性B. 集中性C. 广泛性例题．形成大型电力系统，便于利用大型动力资源，特别是能充分发挥（）的作用。
A. 火力发电厂B. 水力发电厂C. 核电厂例题.大型电力系统的优点之一是可以提高运行的灵活性，减少系统的备用容量。
（v）第二节、电力负荷1、电力负荷的定义：可以定量得用功率或电能（容量）或电流表示，视具体情况而定，表达的时候一定要说明单位，以免混淆。
电力负荷是指用电设备或用电单位所消耗的（）A. 功率B. 电能（容量）C. 电流D. 电压功率三角形：有功功率: 电能用于做功被消耗，它们转化为热能、光能、机械能或化学能等，称为有功功率；又叫平均功率。
交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特ϕcosϕ=P=UIcos S无功功率：许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
无功功率Q单位为乏(var)。
例题、有功功率是指在交流电路中电阻所消耗的功，用符号（）表示，单位是瓦或千瓦。
A、Q 无功功率B、PC、SD、W例题、交流电路中电感（电容）是不消耗能量的，它只是与电源之间进行能量的互换，我们把与电源之间互换能量的功率称为（）。
A、有功功率B、无功功率C、功率因素D、视在功率例题、功率因素是指交流电路中电压与电流之间的相位差的余弦用（）表示。
A、sinφB、CtgφC、tgφD、cosφ2、电力负荷的组成：用电负荷线路损失负荷电能输送过程的损耗例题、线损是指电能从发电厂到用户的输送过程中不可避免地发生的（功率和能量）损失。
供电负荷用电负荷+ 线路损失负荷3、按发生时间不同的负荷分类：高峰负荷:日高峰负荷、晚高峰负荷例题.在分析用户的负荷率时，选一天24h中负荷最高的一个小时的（）作为高峰负荷。
A. 计算负荷B. 最大负荷C. 平均负荷例题. 在分析用户的负荷率时，选（）中负荷最高的一个小时的平均负荷作为高峰负荷。
A. 一天24hB. 一个月720hC. 一年8760h低谷负荷；平均负荷。
日平均负荷、月平均负荷、年平均负荷例题.平均负荷是指电网中或用户在某一确定的时间段内的平均小时用电量。
（v ）例题、平均负荷是指电网中或用户在某一确定的时间段内的平均日用电量。
（错）例题、在分析用户负荷率时，常采用（）A.日平均负荷B.月平均负荷C.年平均负荷例题、在安排用电量时，常采用（）A.日平均负荷B.月平均负荷C.年平均负荷4、按负荷重要性分类（根据突然中断供电所引起的影响分类）：一类；二类；三类。
例题.对于突然中断供电将造成人身伤亡或会引起对周围环境严重污染、造成经济上巨大损失的负荷，应采取最少不少于2 个独立电源供电。
( v)并辅之以其他必要的非电力电源的保安措施。
例题、突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷是二类负荷。
（v）例题. 对于电力系统来说，峰、谷负荷差越（），用电越趋于合理。
A. 大B. 小C. 稳定例题、供电负荷是指用户在某一时刻对电力系统所需求的功率。
（错）例题、突然中断供电造成人身伤亡或会引起对周围环境严重污染，造成经济上巨大损失、社会秩序严重混乱或在政治上产生严重影响的负荷，称为一类负荷。
（对）例题、对于三类负荷应采取最少不少于2个独立电源供电。
（错）第三节、变电所一、变电所主接线也称一次回路基本要求保证必要的供电可靠性和电能质量，以保证对用户的不间断供电具有一定的灵活性和方便性，满足调度要求和检修要求经济性，投资省，占地面积小，能量损失小。
发展和扩展的可能性例题、对电气主接线的基本要求有供电质量、（供电可靠性；可扩建性；经济性；灵活性）。
主接线型式有母线（单母线、双母线）、无母线在变电站内的母线运行方式通常有母线分段运行和并列运行。
二、变电所一次电气设备与高压有关的设备1. 主变压器静止设备，电磁感应原理，一种电压等级的交流电能转化成另一种或几种电压等级的交流电能。
变压器就是实现电能在不同等级之间进行转换2. 高压断路器保护例题、高压断路器具有开断正常负荷和（过载、短路故障）的保护能力。
具有灭弧特性,3. 隔离开关在线路上基本没有电流时，将电气设备和高压电源隔开或接通。
4. 电压互感器互感器分电压互感器和电流互感器两大类，它们是供电系统中测量和保护用的重要设备。
电压互感器是将系统的高电压改变为标准的低电压(l00V或100/3)5. 电流互感器电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流(5A或lA)。
6. 熔断器保护当电气设备过载和短路电流时熔体发热而熔化，从而切断电路保护电气设备免受损害7. 负荷开关无保护功能高压负荷开关具有简单的灭弧装置，因此能通断一定的空载电流和负荷电流，但不能通断短路电流。
可起高压电源隔断作用，起一个明显的分断点；通常与高压熔断器配合使用，由熔断器起短路保护作用。
发电机、高压母线、避雷器、电容器、测量仪器、电力电缆第四节、供电质量♦供电质量包括电能质量和供电可靠性两方面♦电能质量的指标包括：电压、频率、波形质量♦供电可靠性是指供电企业统计期内对用户停电的（时间和次数）。
电压质量电压质量分为电压允许偏差、（公共电网谐波）、电压允许波动与闪变、三相电压允许不平衡度。
供电电压允许偏差；例题. 电压偏差以电压变化期间（）之差相对于电压额定值的百分数来表示。
A. 电压实际值与电压额定值B. 电压最大值与电压最小值C. 电压最大值与电压额定值例题. 在某一时间段内，电压缓慢变化而偏离额定值的程度，称为（）。
A. 电压偏差B. 电压波动C. 电压闪变例题. 当电压上升时，白炽灯的（）将下降A. 发光效率B. 光通量C. 寿命例题、当电压比额定值高10%时，白炽灯的寿命将下降50%。
（对）当电压下降时，白炽灯的（）将下降A. 发光效率B. 光通量C. 寿命例题、当电压过高时，电动机可能（绝缘老化加快）。
寿命缩短A 停转B 温度升高C绝缘老化加快 D 反转例题.当电压降低过多时，电动机可能（）。
A 停转B 温度升高C 不能启动D 绝缘击穿例题. 若保持输出功率一定，当电压降低过多时，异步电动机的定子电流将增大，转子电流将减小。
（x ）温度升高，甚至烧坏电动机我国国家标准规定电压偏差允许范围1）35KV及以上电压允许偏差为额定电压的±5％2）10KV及以下三相供电的电压允许偏差为额定电压的±7％3）220V单相电压允许偏差为额定电压的＋7％、－10％4) 380V允许偏差为额定电压+7%、-7%例题.220V单相供电电压允许偏差为额定电压的（）。
A. ±7%B. ±10%C. +7%，-10%例题. 35KV及以上三相供电电压允许偏差为额定电压的（B ）。
A. ±7%B. ±5%C. +7%，-102、电压允许波动和闪变；电压允许波动和闪变例题．在某一时间段内，电压急剧变化而偏离额定值的现象，称为（）．Ａ.电压偏差Ｂ.电压波动Ｃ.电压闪变例题. 电压波动以电压变化期间（）之差相对于电压额定值的百分数来表示。
A.电压实际值与电压额定值B. 电压最大值与电压最小值C. 电压最大值与电压额定值电压变化速率大于1%即位电压急剧波动；由于负荷急剧变动的冲击性负荷所引起。
当系统中存在（电焊机；电弧炉；大型轧钢机）冲击性负荷工作时，可能会引起电压波动。
例题.电压波动是由于负荷急剧变化的连续性负荷所引起的。
