1.3 水池池壁厚度
• 水池池壁根据内力大小及其分布情况， 可以做成等厚的或变厚的
变厚池壁的厚度按直线变化，变化率以2%～5%（每 米高增厚20 ～50mm）为宜。
无顶盖水池壁厚的变化率可以适当加大，现浇整体式 钢筋混凝土圆水池容量在1000m3以下，可采用等厚池壁 ；容量在1000m3及1000m3以上，用变厚池壁较经济， 装配式预应力混凝土圆形水池的池壁通常采用等厚度。
• 分离式底板可设置分离缝，也可以不设置， 后者在外观上与整体式反无梁底板24无异，但
•。
25
• 倒锥形和倒球壳组合池底的加速澄清池。
26
圆形水池的顶盖和底板也可以采用球形或锥形薄壳结 构，这类结构的特点是可以跨越很大的空间而不必设置中间 支柱，由于壳体厚度可以做得很薄，在混凝土和钢材用量上 往往比平面结构经济。缺点是模板制作费费工费料，施工要 求较高，而且水池净高不必要地增大，当水池为地下式或半 地下式时，土方开挖和池顶覆土的工作量也因此增大，为了 克服后一缺点，可以尽量压低池壁的高度，甚至完全不用直
•圆形水池在池内水压力或池外土压力作用
下，池壁在环向处于轴心受拉或轴心受压
状态，在竖向则处于受弯状态，受力均匀
明确；而矩形水池的池壁则为受弯为主的
拉弯或压弯构件，当容量在200m3以上时，
池壁的长高比将超过2而主要靠竖向受弯来
传递侧压力，因此池壁厚度常比圆形水池
的大。
16
经济分析还表明，就每立方米容量的造价、水泥用量 和钢材等经济指标来说，当水池容量大约在3000m3以内时 ，不论圆形或矩形池，上述各项经济指标都随容量增大而 降低，当容量超过约3000m3时，矩形池的各项经济指标基
钢筋混凝土水池施工方案设计
实用标准1. 施工程序一次土方开挖T轻型井点降水T二次土方开挖T基础加固—地基验槽T砼垫层模板T砼垫层浇筑一钢筋加工、安装T钢筋验收一砖胎膜砌筑一模板安装验收一砼浇筑2. 施工准备（1）技术准备工作a、组织定位放线工作，做好施工现场平面轴线控制桩和标高控制桩的设置。
b、组织有关施工人员学习有关图集、图纸、施工规范以及技术文件，进行现场踏勘。
c、做好图纸会审、设计技术交底工作。
d、雨季施工措施严格按照雨季施工方案执行。
（2）现场准备工作a、施工平面布置综述：（1）根据现场实际情况布置料场以及钢筋、模板加工场地。
（2）施工用电严格按“施工现场临时用电安全技术规范”进行布置，严格执行“三相五线制”，确保用电安全。
b、临时设施（1）现场临设主要设库房，以及设备停放区和材料堆放场。
（2）施工现场的水准点、轴线控制点、埋地电缆、架空电线等应用明确标示并加以保护，任何人不得将其损坏、移动。
c、钢筋的堆放①各种规格型号的钢筋分别堆放，不能混放。
②为防止锈蚀钢筋不能直接与地面接触，采用放木将钢筋垫起，下雨时用帆布覆盖。
③预制好的钢筋料按使用部位分类堆放，并作标签注明钢筋用处。
（3）作业条件①土方开挖前，根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕, 具备场地平整的条件，利于施工。
②根据场地划分的土方区域安放定位控制线（桩），标准水平桩以便在土方平衡施工时及时实测控制。
③平整道路，接通水、电源。
④熟悉图纸，做好技术交底。
文案大全3. 定位测量(1)工程定位测量a、根据施工测量规范和施工图的测量精度要求选取测量仪器，本工程采用全站仪，且均经年检在使用期内。
到现场后再次对测量仪器进行检校，使其精度满足测量施工要求。
b、高程控制测量用S6水准仪从已有的高程点闭合测量至作好的高程控制点。
c、平面控制测量所选用的仪器为：全站仪、J6经纬仪。
d、预制标桩埋件e、在施工区内制作三级导线控制点(单位mm)选点原则为每两点要通视，点间距不大于100m(2)测量精度要求测量偏差a、定位要求项目偏差许可范围水准测量高程闭合差平地± 12 J L ( mr)i导线测量方位角闭合差± 24历(〃)导线测量相对闭合差1/50004. 土方施工(1)土方采用机械大开挖，人工配合清底，1台挖掘机配2台自卸汽车，开挖土方全部运至125生产装置东侧弃存并用铲车堆放整齐。

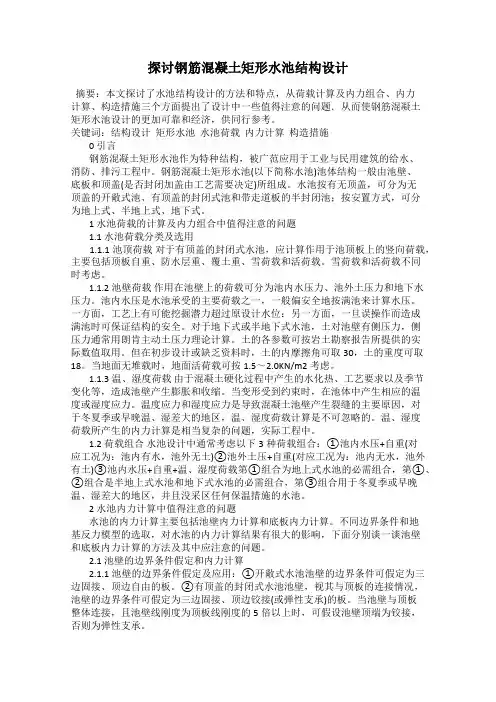

探讨钢筋混凝土矩形水池结构设计
探讨钢筋混凝土矩形水池结构设计摘要：本文探讨了水池结构设计的方法和特点，从荷载计算及内力组合、内力计算、构造措施三个方面提出了设计中一些值得注意的问题．从而使钢筋混凝土矩形水池设计的更加可靠和经济，供同行参考。
关键词：结构设计矩形水池水池荷载内力计算构造措施0 引言钢筋混凝土矩形水池作为特种结构，被广范应用于工业与民用建筑的给水、消防、排污工程中。
钢筋混凝土矩形水池(以下简称水池)池体结构一般由池壁、底板和顶盖(是否封闭加盖由工艺需要决定)所组成。
水池按有无顶盖，可分为无顶盖的开敞式池、有顶盖的封闭式池和带走道板的半封闭池；按安置方式，可分为地上式、半地上式、地下式。
1 水池荷载的计算及内力组合中值得注意的问题1.1 水池荷载分类及选用1.1.1 池顶荷载对于有顶盖的封闭式水池，应计算作用于池顶板上的竖向荷载，主要包括顶板自重、防水层重、覆土重、雪荷载和活荷载。
雪荷载和活荷载不同时考虑。
1.1.2 池壁荷载作用在池壁上的荷载可分为池内水压力、池外土压力和地下水压力。
池内水压是水池承受的主要荷载之一，一般偏安全地按满池来计算水压。
一方面，工艺上有可能挖掘潜力超过原设计水位：另一方面，一旦误操作而造成满池时可保证结构的安全。
对于地下式或半地下式水池，土对池壁有侧压力，侧压力通常用朗肯主动土压力理论计算。
土的各参数可按岩土勘察报告所提供的实际数值取用。
但在初步设计或缺乏资料时，土的内摩擦角可取30，土的重度可取18。
当地面无堆载时，地面活荷载可按1.5～2.0KN/m2考虑。
1.1.3 温、湿度荷载由于混凝土硬化过程中产生的水化热、工艺要求以及季节变化等，造成池壁产生膨胀和收缩。
当变形受到约束时，在池体中产生相应的温度或湿度应力。
温度应力和湿度应力是导致混凝土池壁产生裂缝的主要原因，对于冬夏季或早晚温、湿差大的地区，温、湿度荷载计算是不可忽略的。
温、湿度荷载所产生的内力计算是相当复杂的问题，实际工程中。
浅议钢筋混凝土水池结构设计要点
浅议钢筋混凝土水池结构设计要点摘要：钢筋混凝土水池是给排水工程中重要的构筑物之一。
本文探讨了水池结构设计的方法和特点，从使用材料、荷载计算及内力组合、内力计算、构造措施四个方面提出了设计中一些值得注意的问题，从而使钢筋混凝土矩形水池设计的更加可靠和经济。
关键词：结构设计；矩形水池；使用材料；水池荷载；内力计算；构造措施引言钢筋混凝土矩形水池作为常见的特种结构类型，被广范应用于工业与民用建筑的给水、消防、排污工程中。
在实际的工程设计中，应充分对所设计谁吃的环境以及结构特点进行分析，保证今后的正常生产使用，又降低工程造价。
钢筋混凝土矩形水池一般由池壁、池底板和池顶盖组成。
1.水池结构设计假定1.1 水池使用材料在水工构筑物的设计工程中,应首先确定该水池的结构类型,一般情况下半地下式及地下矩形水池,建议采用钢筋混凝土材料。
贮水或水处理构筑物、地下构筑物的混凝土强度等级不应低于C25;3.0.3.钢筋混凝土构筑物的抗渗,宜以混凝土本身的密实性满足抗渗要求。
混凝土的抗冻等级应进行试验确定。
贮水或水处理构筑物、地下构筑物的混凝土，其含碱量最大限制应符合《混凝土碱含量限值标准》CECS53的规定，不得采用氯盐作为防冻、旱强的掺和料。
受侵蚀介质影响的混凝土，应根据侵蚀性质选用。
2.水池结构分析2.1 水池荷载分类及选用2.1.1 池顶荷载有顶盖的水池，应计算作用于池顶板上的竖向荷载，包括顶板自重、防水层重、覆土重、雪荷载和活荷载。
雪荷载和活荷载不同时考虑。
当地面无堆载时，地面活荷载可按1.5~2.0KN/m2考虑。
2.1.2 池壁荷载作用在池壁上的荷载可分为池内水压力、池外土压力和地下水压力。
池内水压一般偏安全地按满池来计算水压。
对于地下式或半地下式水池，土对池壁有侧压力，侧压力通常用朗肯主动土压力理论计算。
2.1.3 温、湿度变形应力由于混凝土硬化过程中产生的水化热、工艺特殊要求以及季节变化等，造成池壁产生膨胀或收缩。
1、钢筋混凝土水池工程施工设计方案
(四)构筑物施工1构筑物(水池)施工工艺流程测量放样f桩基f基坑开挖f垫层、底板施工f池壁板、隔墙施工f顶板施工(如有)f 满水试验f粉刷f安装f回填f附属工程2、施工准备2.1技术准备(1)做好调查工作：气象、地形和水文地质情况的调查，地上、地下情况的调查，各种物质资源和技术条件的调查。
(2)熟悉、会审施工设计图纸，力求将图纸中的问题解决在施工前。
根据施工图复核各点所提供坐标的闭合，且对路线及细部尺寸标高逐一进行复核，确保施工顺利进行。
(3)各类施工工艺的设计、安排、试验、审核。
(4)编制和审定详细的施工组织设计、施工预算，为全面施工提供准确依据。
(5 )编制机具、材料、构件、设备和外委托计划，保证工期进度的需要。
(6)编制本工程中的QC小组活动计划。
(7)根据建设单位的要求和提供的情况，绘制具体的施工平面图。
2.2物资准备(1)材料的准备1)正确分析施工期间地区建筑材料市场的情况。
2)根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作为备料、供料和确定仓库、堆场面积、组织运输的依据。
3)根据材料需求量计划，做好材料的申请、订货和采购工作，使计划得以落实。
4)组织材料按计划进场，并做好验收保管工作。
(2)施工机具准备1）根据施工组织设计中确定的施工方法、施工机具配备要求、数量及施工进度安排，编制施工机具需求量计划。
2）对大型施工机械（如挖掘机、钻机等），提出需求量和时间要求，准时运抵现场，并做好现场准备工作。
（3）运输准备1）编制运输需求量计划，并组织落实运输工具。
2）合理安排运输时间、路线，进工地时的协调，以免由于材料运输车的原因而引起社会车辆的堵塞。
2.3劳动组织准备（1）根据施工组织设计中确定的劳动力计划，确定各工种劳动力的数量及进场时间。
（2）选择具有丰富施工经验的优秀作业队伍。
（3 ）对进场施工人员的作业班组进行培训和教育，并落实到每个作业人员。
2.4施工现场准备（1）了解工程所在地情况，并与当地职能部门搞好关系，为在施工阶段取得配合打好基础, 建立牢固的群众基础。
经典课件：钢筋混凝土水池设计
•
.
21
1.5 地下式、半地下式及地上式水池
按照建造在地面上下位置的不同，水池可以分为地下 式、半地下式及地上式。
为了尽量缩小水池的温度变化幅度，降低温度变形的 影响，水池应优先采用地下式或半地下式。
对于有顶盖的水池，顶盖以上应覆土保温。 水池的底面标高应尽可能高于地下水位，以避免地下 水对水池的浮托作用，当必须建造在地下水位以下时，池 顶覆土又是一种最简便有效的抗浮措施。
.
18
1.2 贮水池场地布置
• 矩形水池对场地地形的适应性较强，便于节 约用地及减少场地开挖的土方量，在山区狭长 地带建造水池以及在城市大型给水工程中，矩 形水池的这一优越性具有重要意义。
自上世纪80年代以来，随着水池容量向大型发展，用 地矛盾加剧，矩形水池更加受到重视。北京市水源九厂一 期工程的调节水池，采用平面尺寸255.9m×90.9m、池高5m 的矩形水池，容量达10.7万m3。如果与采用多个万吨级预 应力圆形水池达到相同容量的方案相比，其节约用地和造 价的效果都是肯定的。
.
清水池布筋
.
水解池底布筋
.
河南开封辅仁制药有限公司污水处理厂 改造工程二沉池（5000 /m3d）
.
集水坑施工图
.
清水池施工图
.
12
圆形水池施工图
.
13
.
14
.
15
1.1 贮水池容量、形状、水深等技术经济指标
• 贮水池容量在3000m3以内时，相同容量的圆 形水池比矩形水池具有更好的技术经济指标。
.
22
1.6 贮水池的顶盖和底板
• 贮水池的顶盖和底板大多采用平顶和平底。
• 工程实践表明，对有覆土的水池顶盖，整体式无梁 顶盖的造价和材料用量都比一般梁板体系为低。 •装配式梁板结构的优点是能够节约模板和加快工程进度， 但经济指标不如现浇整体式无梁楼盖。 • 从20世纪80年代以来，由于工具化钢模在混凝土工 程中应用越来越普遍，使现浇混凝土结构得以扬长避短， 在水池设计中优先采用全现浇混凝土结构已成为主流。
浅谈钢筋混凝土水池设计
设 计所 涉 及 的一 些 问 题 ． 谈 本 人 看 法 。 谈 温 差 对 混 凝 土 产 生 的 拉 应 力 与混 凝 上 相 应 龄 期 的极 限抗 拉 强 度 之 比
值 符 合 安 全要 求 ，并 按 此 条 件 复 核 设 计 假 定 的 伸缩 缝 间 距 是 否 满 足 。 水 池 结 构 的 设 计 计 算 ， 满 足 强 度 、 构 稳 定 和抗 裂 度 或 限 制 裂 最 不 利 温 差 一 般 可 采 用 混 凝 土浇 筑 时 气 温 与 混 凝 土达 稳 定 时 温 度 之 除 结 由 混 缝 宽度 计 算 外 ， 必 须 在 构 造 上 具 有 防水 、 渗 和耐 冻 的能 力 。 还 抗 钢筋 混 差 。当构 筑 物 及 时 回 填 土 时 ， 于地 下 温 度 一 般 常 年 变化 不 大 ， 凝 土 凝 土水 池 主要 靠 自身 的 密 实 性 来 增 强 其 防 水 、抗 渗 和 耐 冻 的能 力 ． 可 达 稳定 时 温度 可 近似 取 当地 年 平 均 温 度 ：但 如 果 工 程 施 工 周 期 较 长 ，
特殊钢筋混凝土水池结构设计
特殊钢筋混凝土水池结构设计[摘要]本文主要总结了钢筋混凝土水池结构设计的基本方法，主要从结构型式、水池基本设计规定、荷载及荷载组合、矩形水池计算、圆形水池计算、水池抗浮及抗裂验算，并结合工程实际分析了圆形浓缩池的计算要点以及设计中需要注意的问题。
[关键词]钢筋混凝土水池,荷载,计算简图,内力计算水池是工业与民用建筑中常用的给排水工程构筑物。
在核电站的给水生产厂房和其他辅助厂房中，就有多种类型的水池，如清水池、中和池、回收池等等。
水池的结构设计内容包括：计算在各种荷载组合的情况下，水池各部分构件应满足强度、抗震、裂缝宽度的要求；根据工作条件，水池还要满足稳定性、抗渗性、抗冻性和抗侵蚀的要求。
一.水池的结构型式钢筋混凝土水池有矩形池和圆形池两大类。
矩形池施工较方便，占地紧凑，多用于小型水池。
矩形水池有单格和多格等结构形式。
圆形水池受力合理，并适合于施加预应力力，一般200m3～3000m3 的中型池宜采用钢筋混凝土圆形池，3000m3 以上的大型池宜采用预应力混凝土圆形池。
圆形池由圆柱壳池壁、无柱或有柱平顶板、平底板或顶、底盖圆锥壳组成等形式。
若蓄水深度较浅，大中型水池也可采用矩形池。
水池的安置方式有地上式、半地下式和地下式三种。
水池可做成无顶盖的开敞式池或有顶盖的封闭池。
地下式和半地下式水池受大气温（湿）度变化的影响较小，并且在使用期间由于池壁外有填土，存在土压力，能抵消池壁的部分内水压力，使池壁处于较低的应力状态。
但若埋入过深，会使顶盖和底板的荷载增大，反而使材料用量增多。
此外，地下式及半地下式水池的抗震性能较好，一般在8度地震区可不进行抗震验算。
池体结构一般由池壁、底板和顶盖（是否封闭加盖由工艺需要决定）所组成。
底板和顶盖可采用平板结构、肋形结构及无梁板结构等，当容量很大时，也可采用薄壳结构。
二.水池基本设计规定根据《建筑结构可靠度设计统一标准》(GB 50068－2001)的规定, 一般情况下，水池安全等级取二级,重要性系数取1.0。
