电机低电压保护现状
一起6KV高压电机低电压保护误动分析及优化
一起6KV高压电机低电压保护误动分析及优化摘要：针对一起由于人为误操作造成电压互感器（PT）断线未闭锁低电压保护而引发的事故,分析了保护装置PT断线的原理、判断逻辑以及外部电磁式元件对保护装置电压采集回路的影响,对低电压保护动作闭锁逻辑进行了改进和完善,以避免误动事故的发生。
关键词：低电压继电器；PT断线闭锁；低电压保护；误动1.电厂概况事故分析某电厂，#2 机运行中高给泵A、循环水泵A 低电压保护，发生动作跳闸状况，原因分析最终确定根本原因是母线PT 高压侧A 相保险熔断。
该厂6kV 电机保护装置采用施耐德电气（原阿海珐）公司生产的MICOM-P241 型装置。
其中低电压保护逻辑原理为：采用柜内电压空开后的A、B、C 三相母线二次电压作为引入判据，任一组线电压U-AB、U-AC、U-BC 降至保护设定值时，保护即启动。
事前一日，PT 高压侧熔丝熔断后，检修人员就地检查母线电压仅U-BC 电压为6.296kV，另外两组线电压U-AB 为3.597kV，U-CA 3.244kV，最小已降至正常电压的54%。
综合数据分析，判断为比较典型的母线PT 高压侧A 相保险熔断。
此时装置测得的2 组线电压已降至保护定值（定值为65V，9S）以下，低电压保护随即动作，装置跳闸。
综上，相对于保护设计来说，低电压保护本次动作正常。
2.高压电机低电压保护的基本要求根据相关高压电机使用的规定，高电动机低电压保护要满足几点要求：1.当电压互感器PT发生一次侧一相和两相断线或者二次侧发生各种断线时，保护装置均不应误动作,但发出PT断线信号。
但在电压回路发生断线故障期间，若母线上电压真正消失或者电压降低到规定值时，低电压保护仍应正确动作。
2.当电压互感器一次侧隔离开关因误操作被断开时，低电压保护不应该误动，并应发出信号。
3.不同动作时间的低电压保护其对应的动作电压要分别整定。
4.保护装置中的元件要满足装置长时间失压而不会烧坏元件的要求。
电网“低电压”问题治理对策研究
电网“低电压”问题治理对策研究随着社会经济的不断发展，电网已经成为了现代社会不可或缺的基础设施之一。
随着城市化进程的加快和用电负荷的不断增加，电网“低电压”问题也日益凸显。
电网“低电压”问题不仅会对用户的正常用电带来影响，还可能导致设备损坏、安全事故等严重后果。
对电网“低电压”问题的治理对策研究尤为重要。
一、问题分析1. 低电压问题的成因电网“低电压”问题的成因较为复杂，主要包括以下几个方面：（1）电网老化：许多城市的电网建设时间较长，电网设备老化严重，电网容量不足，导致电网供电能力不足，影响供电质量。
（2）用户用电负荷增加：随着社会经济的发展，用户用电负荷不断增加，部分地区电网负荷超载，导致电网“低电压”问题加剧。
（3）电网规划不合理：部分地区电网规划不合理，配电变压器容量过小，供电半径过长，导致电网“低电压”问题频发。
2. 低电压问题的影响电网“低电压”问题对用户的生活和生产造成了诸多影响，主要包括：（1）影响用户正常用电：低电压会导致用户家用电器正常运行受到影响，给用户的生活带来不便。
（2）影响企业生产：工业企业对稳定的电压需求较高，低电压会导致生产设备无法正常工作，影响企业生产。
（3）设备损坏：低电压会导致设备电压不稳定，长期使用会导致设备损坏，给用户带来经济损失。
（4）安全事故隐患：低电压会导致线路负载过大，导致电线发热、短路、火灾等安全隐患。
二、治理对策研究1. 提升电网建设水平为了解决电网“低电压”问题，首先要提升电网建设水平，加大电网基础设施的投入，完善电网规划和建设。
特别是在城市化进程较为迅速的地区，要加快电网设施更新改造，提升电网的供电能力和质量。
2. 加强电网管理加强电网管理是解决“低电压”问题的关键。
要完善电网维护管理制度，加强设备巡检和维护，加大设备更新改造力度。
要加强对用户用电负荷的监测和调控，合理安排用电计划，减轻电网负荷压力，降低“低电压”发生的概率。
3. 提高配电变压器容量配电变压器是保障用户用电质量的关键设备，提高配电变压器的容量是解决“低电压”问题的有效途径之一。

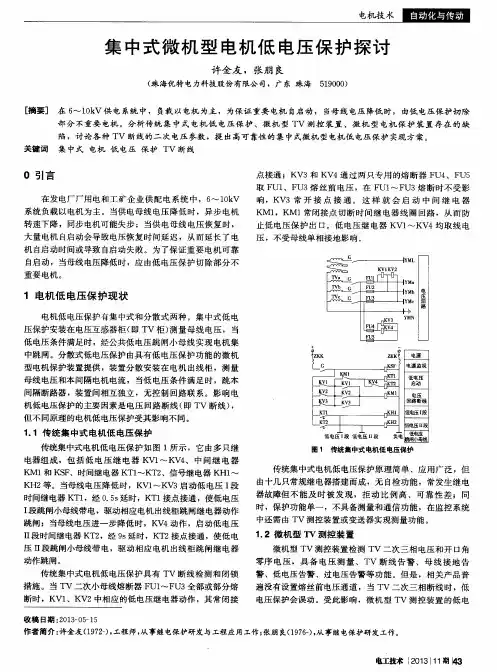

集中式微机型电机低电压保护探讨
器故障但不能 及时被 发现 ，拒 动 比例高 、可靠 性差 ；同 时 ，保护功能单一 ，不具备测量和通信功能 ，在监控系统
中还 需 由 Ｔ Ｖ测 控 装置 或 变送 器 实 现测 量 功能 。
跳闸 ；当母线电压进一步降低时 ，Ｋ Ｖ ４动作 ，启动低电压
低 电压条件满足时 ，经公共低 电压跳 闸小母线实现 电机集 中跳 闸。分散式低电压保护由具有低 电压保护功能的微机 型电机保护装置提供 ，装置分散安装在 电机 出线柜 ，测量 母线 电压和本间隔电机 电流，当低 电压条件满足时 ，跳本 间隔断路器 ，装置间相互独立 ，无控制 回路联系 。影响电
电机 技 术
集 中 式 微 机 型 电机 低 电压 保 护 探 讨
许 金 友 ，张 朋 良
（ 珠 海优特 电力科 技股 份有 限公 司 ，广 东 珠 海 ５ １ ９ ０ ０ ０ ）
［ 摘要］ 在６ ￣１ ０ ｋ Ｖ供 电系统 中，负载以 电机 为主 ，为保证重要 电机 自启动 ，当母 线 电压降低 时 ，由低 电压保护切 除
间 ．如 图 ３回路 中 的 Ｚ ａ 、Ｚ ｂ 、Ｚ ｃ ，三 相 负载 基本 相 等 ；另
一
１ ． ３ 微 机型 电机 保护装 置
微机型 电机保护装置集型 电机保护装置集成 的失压保护一 一 般采用 三相无
压 且 三相 无 流 的动 作 判 据 。Ｔ Ｖ 断 线 时 ， 电机 电 流 正 常 ， 不 满 足 三相 无 流条 件 ，即使 三相 电压 低 于 定 值 ，失 压 保 护
０ 引言
在发电厂厂用电和工矿企 业供配 电系统 中，６ ～１ ０ ｋ Ｖ 系统 负载以电机为主。当供电母线 电压降低 时，异步 电机 转速下降 ，同步 电机可能失步 ；当供 电母线 电压恢复时 ，

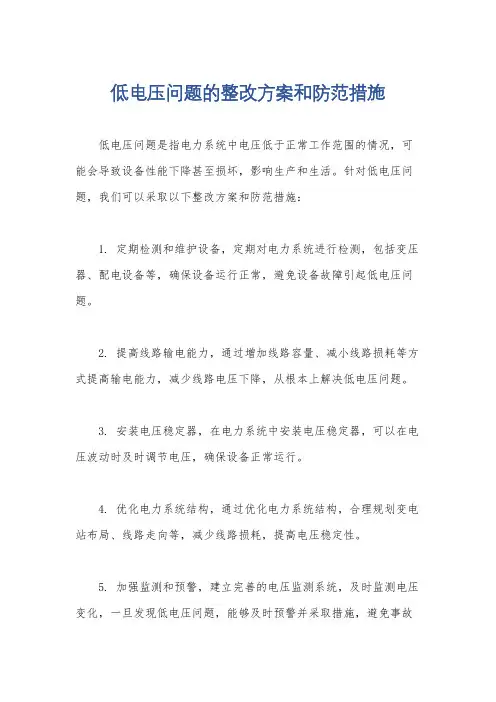

低电压问题的整改方案和防范措施
低电压问题的整改方案和防范措施
低电压问题是指电力系统中电压低于正常工作范围的情况，可能会导致设备性能下降甚至损坏，影响生产和生活。
针对低电压问题，我们可以采取以下整改方案和防范措施：
1. 定期检测和维护设备，定期对电力系统进行检测，包括变压器、配电设备等，确保设备运行正常，避免设备故障引起低电压问题。
2. 提高线路输电能力，通过增加线路容量、减小线路损耗等方式提高输电能力，减少线路电压下降，从根本上解决低电压问题。
3. 安装电压稳定器，在电力系统中安装电压稳定器，可以在电压波动时及时调节电压，确保设备正常运行。
4. 优化电力系统结构，通过优化电力系统结构，合理规划变电站布局、线路走向等，减少线路损耗，提高电压稳定性。
5. 加强监测和预警，建立完善的电压监测系统，及时监测电压变化，一旦发现低电压问题，能够及时预警并采取措施，避免事故
发生。
6. 加强人员培训，加强电力系统操作人员的培训，提高他们对低电压问题的认识和处理能力，确保在低电压问题出现时能够及时应对。
综上所述，针对低电压问题，我们可以通过定期检测和维护设备、提高线路输电能力、安装电压稳定器、优化电力系统结构、加强监测和预警以及加强人员培训等多种措施来进行整改和防范，从而保障电力系统的稳定运行，减少低电压问题的发生。
低电压治理方案
低电压治理方案电力供应过程中，低电压是一种常见的问题，尤其是在大城市和高层建筑中。
低电压会导致电器设备工作不稳定，影响电器设备的寿命，并且可能造成电路故障和停电。
因此，开发一种有效的低电压治理方案对于保障电力供应的稳定性和可靠性至关重要。
本文将探讨几种常见的低电压治理方案。
1. 定期检查电力设备定期检查电力设备是低电压治理的基础。
通过定期检查，可以及时发现电力设备中的故障，如线路接触不良、设备老化等。
根据不同的设备类型和使用情况，建议至少每年进行一次全面检查和保养，以确保电力设备的正常运行和提高其使用寿命。
2. 调整电力配额低电压的一个常见原因是供电系统容量不足，无法满足用电需求。
因此，调整电力配额是治理低电压的有效方法之一。
通过增加变压器容量、优化电网结构等方式，可以提高供电系统的承载能力，从而缓解低电压问题。
3. 安装电压稳定器电压稳定器是一种智能电力调节装置，可以监测电网电压并自动调节输出电压，保持在指定范围内。
安装电压稳定器可以有效地解决低电压问题。
根据不同的用电负荷和需求，可以选择适当容量和类型的电压稳定器进行安装。
4. 使用节能灯具和高效电器设备传统的白炽灯和一些旧型号的电器设备在启动时需要较高的电流，容易引起低电压问题。
因此，推荐使用节能灯具和高效电器设备，它们具有较低的功率需求和良好的功率因数，可以减少对电力供应的负荷。
5. 增加有功功率因数校验装置有功功率因数校验装置可以调整电路中的功率和电流之间的相位差，使其接近1。
安装有功功率因数校验装置可以改善电路中的功率因数，提高电能的有效利用率，从而减少低电压的发生。
6. 加强供电系统管理和运维供电系统的管理和运维是保障电力供应稳定性的关键。
加强对供电系统的管理，包括设备维护、故障排查和对供电负荷的合理规划等，可以提前发现低电压问题并进行有效的处理。
综上所述，低电压治理方案涉及到多个层面，从定期检查设备到增加容量、安装电压稳定器等，都可以有效地减少低电压问题的发生。
浅谈高压电动机低电压保护
浅谈高压电动机低电压保护摘要：随着微机保护的应用，电动机低电压保护功能改为综保电动机保护装置实现，本文介绍了传统电动机低电压保护与综保电动机保护装置中低电压保护功能的设置问题关键词：电动机；保护功能；短路；低电压引言在系统电压过低时断开部分电动机电源防止电机因低压损坏，在应用时高压电动机微机综保中低电压保护均采用三相完全低电压动作模式，一旦发生电压二次回路故障，将会使运行电机误跳闸。
因而要对电动机低电压合理设置即达到低电压动作又要防止误动。
1、高压电动机低电压保护的作用在系统电压过低时断开部分电动机电源，保证设备不致于损坏电力系统大部分负荷为辅机电动机，而电动机在电压降低的系统中运行时，由于电动机起动力矩和最大转距与电压的平方成正比，故会影响起动力矩与最大转矩；同时因为负载不变，电压降低时电动机要维持电磁力矩与机械制动力距的平衡，就必须增大电流，造成工作电流过大，时间长了必然烧坏电机，故电动机装设低电压保护切除部分电动机电源避免电动机损坏事故的发生2、阿尔斯通电动机低电压保护2、1阿尔斯通P241电动机低电压保护原理在一电力系统中，由于负载的增大、系统故障或调整不当，就有可能会出现欠压现象。
如果电压降落的时间较短，电机可以实现成功的重升速。
但持续的欠压则会使所有电机停转。
因此一般在系统中都广泛地采用了基于时间延迟的欠压保护。
P241继电器内的欠压保护由两段独立的相间测量量组成。
如果需要的话，两段保护都可以同时提供报警和跳闸信号。
另外根据电压降落的严重程度，我们可能需要采用不同的时间整定值，换句话说就是，电机可承受小电压降落的时间较长，而可承受大电压降的时间则较短。
这就是继电器设计两个保护段的原因，其中一段的整定电压较高而延迟时间较长，另一段则与之相反。
2.2 P241电动机保护的应用微机型电动机保护装置主要应用的是低电压保护。
低电压保护是为了保证重要电动机的可靠自启动成功，切除部分不重要的电动机，并防止不允许自启动的电动机自启动。
当前我国电机系统现状
当前我国电机系统现状：电动机是当今社会中应用最普遍、最基本的能量转换装置，数量极大，目前我国约有10亿台电动机在运转，电动机的耗电量占电网总负荷的60%，占整个工业用电的70%。
但是，人们也许并不知道，这10亿台电动机中却有高达60%以上的电机是长期在低负荷、低效率状态下运行，大约有30%的电能是被白白浪费掉了！这对于我们这样一个能源短缺的发展中国家来讲，浪费的电能如同“天文数字”！不仅如此，浪费过多导致电网系统电压降低，而由于低电压运转，全国每年被烧毁电机数量在20万台次以上，因此花费的修理费达20亿元左右，造成的停工停产损失高达百亿元。
据统计，我国电机系统用电量约占全国用电量的60%，80%以上的电机产品效率比国外先进水平低2－5个百分点，虽然国产高效电机与国外先进水平相当，但价格高、市场占有率低；风机、泵、压缩机产品效率比国外先进水平低2－4个百分点，虽然设计水平与国外先进水平相当，但制造技术和工艺有差距；电机传动调速及系统控制技术差距较大，产品效率比国外先进水平低20－30%。
电机系统量大面广，节电潜力巨大。
全国现有各类电机系统总装机容量约4.2亿千瓦，运行效率比国外先进水平低10－20个百分点，相当于每年浪费电能约1500亿千瓦时。
电机系统存在的主要问题是：电动机及被拖动设备效率低，电动机、风机、泵等设备陈旧落后，效率比国外先进水平低2－5个百分点；系统匹配不合理，“大马拉小车”现象严重，设备长期低负荷运行；系统调节方式落后，大部分风机、泵类采用机械节流方式调节，效率比调速方式约低30%。
电动机经济运行控制器本项目涉及的领域是关于三相异步电动机应用技术研究及其节电型号产品开发。
意图是，通过改善三相异步电动机及其工作系统的经济运行状况，达到高效节电的目的。
整体目标是针对现型的三相异步电动机及其工作系统运行中实际存在的问题，研发出相应配套的节能控制器系列型号产品，使依就于电力拖动的各行业，获得增效、节能的双重效益，最终实现电力拖动领域的“整体电效能”提高10%以上。
电网“低电压”问题治理对策研究
电网“低电压”问题治理对策研究电网低电压问题是目前电网运营中常见的问题之一，它是指电网在负荷过大或设备老化等原因导致供电电压低于规定的标准值或用户需求的最低电压值。
低电压问题可能会导致用户设备的异常运行、电源波动、损耗增加等问题，甚至会引发火灾等安全隐患。
因此，电网低电压问题的治理至关重要。
为了解决电网低电压问题，需要采取综合治理措施，涉及到投资、技术、管理等多个方面。
以下是对电网低电压问题治理对策的研究。
1.投资方面(1)加大设备更新和改造力度。
设备的老化会导致电阻等性能下降，从而引发电网低电压问题。
因此，应加大设备更新和改造力度，使电网设备的性能处于最佳状态，保障供电质量。
(2)建设新的输电线路和变电站。
目前，部分地区存在输电线路过长、电源不足等问题，需要加大电网建设投资力度，新建输电线路和变电站，为用户提供稳定的供电环境。
2.技术方面(1)调整电压控制策略。
电网低电压问题往往是由于过度调节、负荷波动引起的。
因此，应对电网进行技术升级，优化电压控制策略，使电网供电电压稳定在规定的标准值范围内。
(2)加强维护和检修。
为了保障电网设备的正常运行，应建立完善的检修计划，定期检修电网设备，加强维护。
故障设备应及时进行维修或更换，确保电网设备的安全可靠运行。
3.管理方面(1)加强电网运营管理。
电网管理人员应加强对电网的监控和管理，做好日常维护工作，确保设备的正常运行，及时发现和解决电网低电压问题。
(2)提高用户用电质量意识。
低电压问题往往是由于用户过度负荷引起的，因此，需要加强对用户的用电行为的宣传和培训，提高用户用电质量意识，减少用电过度的情况。
总之，电网低电压问题的治理需要综合考虑投资、技术、管理等多个方面。
只有加强电网建设、技术升级、维护和检修、运营管理和用户意识等方面的工作，才能有效解决电网低电压问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于我厂高压电机低电压保护的问题
一、高压电机低电压保护的重要性。
高压电机的低电压保护在电力系统中具有重要意义。
当电动机的供电母线电压短时降低或者短时中断又恢复时，为了防止电动机自启动时使电源电压严重降低，通常在次要厂用电动机上装设低电压保护或者重要电机比次要电机在低电压延时上要长。
当供电母线电压降低要一定值时，低电压保护动作将次要电动机切除，使供电母线电压迅速恢复到正常电压，以保证重要电动机的自启动。
因此装设低电压保护可以提高我厂化工生产的稳定性。
二、我厂高压电机低电压保护现状。
我厂大部分高压电机（包括热电站）均采用ABB公司REF521综合保护装置，低电压保护作为其保护的一部分均投入运行。
在一次的偶然故障中，我们发现一台设备PT一相断线后低电压保护动作，并没有按逻辑规定而进行低电压PT断线闭锁。
经过我们的反复试验以及与ABB公司的技术沟通发现，现在我厂所有正在使用的电机REF521装置均存在以上无法PT断线闭锁低电压的缺陷。
这个缺陷的存在具有及其大的隐患，一旦我高压母线有PT断线的情况，那么所有在此母线上工作的高压电机均会跳闸断电，进而中断我厂生产，造成巨大经济损失。
经调查发现，此缺陷为最初安装程序设置缺陷，ABB公司在我建厂初期调试设备程序时并未将此逻辑勾选完善，因此留下此巨大隐患。
因此，我厂所有的高压电机REF521保护装置的程序更新改造刻不容缓。
三、由PT断线所引申出来的备自投问题。
我厂高压母线均分段运行，均有备自投装置。
所用保护装置均为ABB REF542综保，该备自投装置在检测备自投条件时只检测无压，并不检测无电流，同时没有PT断线闭锁程序，一旦发生PT断线，备自投将自动启动，切换电源。
这无疑会造成一部分设备停电，生产中断，造成经济损失。
因此备自投也必须有所改造，使其在PT断线时闭锁备自投。
三、改造建议及措施。
1、关于低电压的改。
经过我部门几天的不断试验以及与ABB公司的技术沟通，我们通过电脑程序，对REF521综保装置内部逻辑的修改，可以在PT断线时，启动PT断线闭锁低电压保护，使低电压保护不再误动作，因此提高了保护的可靠性。
2、关于备自投保护的改造。
我们在备自投装置闭锁回路里，加入PT断线闭锁节点，此节点引自备自投所管辖的两段母线上的电机柜，此节点为电机柜REF521装置里的PT断线闭锁所启动的常开节点。
当母线PT断线时，电机柜REF521装置启动PT断线闭锁，利用其启动的出口串入REF542装置的闭锁回路之中，闭锁备自投。
因此备自投不会因为PT断线而启动。
但此改造方式还存在一定缺陷，当PT断线闭锁备自投时，如果此时进线开关偷跳或者保护跳进线，那么备自投将无法自投，故障段将停电。
