2023年全国赛区大学生电子设计TI杯竞赛试题(E题)
2023年全国赛区大学生电子设计TI杯竞赛试题（E题）参赛注意事项（1）20xx年x月xx日8:00竞赛正式开始。
本科组参赛队只能在A、B、C、D、E题目中任选一题；高职高专组参赛队原则上在F、G、H题中任选一题，也可以选择其他题目。
（2）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（3）每队严格限制3人，开赛后不得中途更换队员。
（4）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（5）20xx年x月xx日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。
激光枪自动射击装置（E题）【本科组】一、任务设计一个能够控制激光枪击发、自动报靶及自动瞄准等功能的电子系统。
该系统由激光枪及瞄准机构、胸环靶、弹着点检测电路组成，其结构示意见图1。
二、要求1．基本要求（1） 用激光笔改装激光枪，激光枪可受电路控制发射激光束，激光束照射于胸环靶上弹着点的光斑直径＜5mm；激光枪与胸环靶间距离为3m。
图1 激光枪自动射击装置示意图（2） 激光枪固定在一机构上，可通过键盘控制激光枪的弹着点（用键盘设置激光束在靶纸上上下、左右移动一定距离）。
（3） 制作弹着点检测电路，通过摄像头识别激光枪投射在胸环靶上的弹着点光斑，并显示弹着点的环数与方位信息。
其中环数包括：10、9、8、7、6、5、脱靶；方位信息是指弹着点与10环区域的相对位置，包括：中心、正上、正下、正左、正右、左上、左下、右上、右下。
详见图2-b。
2．发挥部分（1） 在图形点阵显示器上显示胸环靶的相应图形，并闪烁显示弹着点。
（2） 自动控制激光枪，在15秒内将激光束光斑从胸环靶上的指定位置迅速瞄准并击中靶心（即10环区域）。
（3） 可根据任意设定的环数，控制激光枪瞄准击中胸环靶上相应位置。
全国大学生电赛历年题目
全国大学生电赛历年题目文章来源:互联网发表时间:2012-3-6 15:21:36文章作者:admin 浏览次数:908第一届（1994年）全国大学生电子设计竞赛A.简易数控直流电源B.多路数据采集系统第二届（1995年）全国大学生电子设计竞赛A.实用低频功率放大器B.实用信号源的设计和制作C.简易无线电遥控系统D.简易电阻、电容和电感测试仪第三届（1997年）全国大学生电子设计竞赛A.直流稳定电源B.简易数字频率计C.水温控制系统D.调幅广播收音机第四届（1999年）全国大学生电子设计竞赛A.测量放大器B.数字式工频有效值多用表C.频率特性测试仪D.短波调频接收机E.数字化语音存储与回放系统第五届（2001年）全国大学生电子设计竞赛A.波形发生器B.简易数字存储示波器C.自动往返电动小汽车D.高效率音频功率放大器E.数据采集与传输系统F.调频收音机第六届（2003年）全国大学生电子设计竞赛A.电压控制LC振荡器B.宽带放大器C.低频数字式相位测量仪D.简易逻辑分析仪E.简易智能电动车F.液体点滴速度监控装置第七届（2005年）全国大学生电子设计竞赛A.正弦信号发生器B.集成运放测试仪C.简易频谱分析仪D.单工无线呼叫系统E.悬挂运动控制系统F.数控恒流源G.三相正弦波变频电源第八届（2007年）全国大学生电子设计竞赛A.音频信号分析仪B.无线识别C.数字示波器D.程控滤波器E.开关稳压电源F.电动车跷跷板G.积分式直流数字电压表H.信号发生器I.可控放大器J.电动车跷跷板第九届（2009年）全国大学生电子设计竞赛A.光伏并网发电模拟装置B.声音导引系统C.宽带直流放大器D.无线环境监测模拟装置E.电能收集充电器F.数字幅频均衡功率放大器G.低频功率放大器H.LED点阵书写显示屏I.模拟路灯控制系统。
2019电赛题目类型分类
2019电赛题目类型分类摘要：一、引言二、电赛简介1.电赛背景2.电赛目的三、2019 年电赛题目类型1.电源类题目2.信号类题目3.控制系统类题目4.通信类题目5.仪器仪表类题目四、各类题目特点及难点1.电源类题目特点及难点2.信号类题目特点及难点3.控制系统类题目特点及难点4.通信类题目特点及难点5.仪器仪表类题目特点及难点五、针对不同类型题目的备赛建议1.电源类题目备赛建议2.信号类题目备赛建议3.控制系统类题目备赛建议4.通信类题目备赛建议5.仪器仪表类题目备赛建议六、总结正文：一、引言全国大学生电子设计竞赛（简称电赛）是我国面向大学生的一项重要电子科技竞赛活动，旨在培养大学生的创新能力和实践能力。
2019 年电赛已经落下帷幕，本文将对2019 年电赛题目类型进行分类及解析，为新一届电赛参赛者提供参考。
二、电赛简介电赛自1997 年创办以来，已经发展成为一项具有广泛影响力的竞赛。
它不仅考验参赛者的理论知识，更注重考查其实际动手能力和解决实际问题的能力。
电赛题目来源于实际工程问题，要求参赛者综合运用所学知识进行分析和设计。
1.电赛背景全国大学生电子设计竞赛是由教育部主管，各省市教育部门和各高校共同主办的全国性竞赛。
竞赛分为省赛和全国赛两个阶段，省赛选拔出的优秀队伍晋级全国赛。
2.电赛目的电赛旨在培养大学生的创新能力和实践能力，提高电子科技人才的综合素质，推动我国电子信息产业的发展。
三、2019 年电赛题目类型2019 年电赛题目类型主要包括电源类、信号类、控制系统类、通信类和仪器仪表类。
1.电源类题目电源类题目主要考察参赛者对直流稳压电源、交流稳压电源和逆变器等电源设备的原理和设计能力。
这类题目需要参赛者掌握电源变换器的工作原理、电路拓扑、控制策略等方面的知识。
2.信号类题目信号类题目涉及信号放大、滤波、变换、调制与解调等方面，要求参赛者具备对信号处理的基本原理和实际应用的掌握。
这类题目通常需要参赛者设计特定的信号处理电路或系统，以满足特定的性能要求。

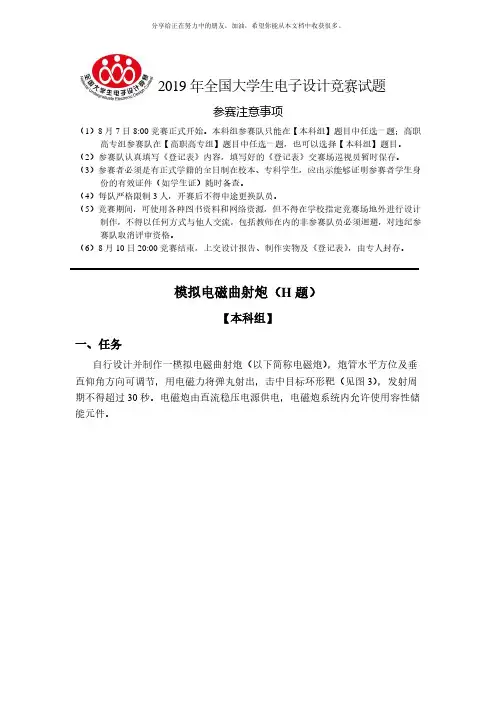

2019年全国大学生电子设计竞赛赛题H题_模拟电磁曲射炮
2019年全国大学生电子设计竞赛试题参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。
模拟电磁曲射炮（H题）【本科组】一、任务自行设计并制作一模拟电磁曲射炮（以下简称电磁炮），炮管水平方位及垂直仰角方向可调节，用电磁力将弹丸射出，击中目标环形靶（见图3），发射周期不得超过30秒。
电磁炮由直流稳压电源供电，电磁炮系统内允许使用容性储能元件。
引二、要求电磁炮与环形靶的位置示意如图1及图2所示。
电磁炮放置在定标点处，炮管初始水平方向与中轴线夹角为0°、垂直方向仰角为0°。
环形靶水平放置在地面，靶心位置在与定标点距离200cm≤d≤300cm，与中心轴线夹角a≤±30°的范围内。
1.基本要求（1）电磁炮能够将弹丸射出炮口。
（2）环形靶放置在靶心距离定标点200~300cm间，且在中心轴线上的位置处，键盘输入距离d值，电磁炮将弹丸发射至该位置，距离偏差的绝对值不大于50cm。
（3）用键盘给电磁炮输入环形靶中心与定标点的距离d及与中心轴线的偏离角度a，一键启动后，电磁炮自动瞄准射击，按击中环形靶环数计分；若脱靶则不计分。
2.发挥部分（1）在指定范围内任意位置放置环形靶（有引导标识，参见说明2），一键启动后，电磁炮自动搜寻目标并炮击环形靶，按击中环形靶环数计分，完成时间≤30s。
2019 年全国大学生电子设计竞赛综合测评题资料讲解
2019年全国大学生电子设计竞赛综合测评题综合测评注意事项（1）综合测评于2019 年8 月19 日8：00 正式开始，8 月19 日15：00 结束。
（2）本科组和高职高专组优秀参赛队共用此题。
（3）综合测评以队为单位采用全封闭方式进行，现场不能上网、不能使用手机。
（4）综合测评结束时，制作的实物及《综合测评测试记录与评分表》由全国专家组委派的专家封存，交赛区保管。
多信号发生器使用题目制定综合测评板上的一片LM324AD（四运放）和一片SN74LS00D（四与非门）芯片设计制作一个多路信号发生器，如下图所示。
设计报告应给出方案设计、详细电路图、参数计算和现场自测数据波形（一律手写），综合测评板编号及3个参赛同学签字需在密封线内，限2页，与综合测评板一同上交。
u o1U o1————方波U o2————占空比连续可调窄脉冲U o3————正弦波U o4————余弦波一．约束条件1.一片SN74L.S0OD四与非门芯片（综合测评板上自带）;2. 一片LM324AD四运算放大器芯片（综合测评板上自带）;3.赛区提供固定电阻、固定电容、可变电阻元件（数量不限、参数不限）;4.赛区提供直流电源。
二．设计任务及指标要求利用综合测评板和若干电阻、电容元件，设计制作电路产生下列四路信号:1.频率为19kHz~2IkHz连续可调的方波脉冲信号，幅度不小于3.2V;2.与方波同频率的正弦波信号，输出电压失真度不大于5%，峰-峰值(Vpp)不小于1V;3.与方波同频率占空比5%~15%连续可调的窄脉冲信号，幅度不小于3.2V;4.与正弦波正交的余弦波信号，相位误差不大于5°，输出电压峰-峰值(Vpp)不小于1V。
各路信号输出必须引至测评板的标注位置并均需接1kΩ负载电阻(R L),要求在引线贴上所属输出信号的标签，便于测试。
三．说明1.综合测评应在模电或数电实验室进行，实验室提供常规仪器仪表和工具；2. SN74LS00D和LM324AD芯片使用说明书随综合测评板并提供；3.参赛队应在理论设计基础上进行实验调试，理论设计占一定分值，各部分分数（包括理论设计）分配为：方波占10分、正弦波占8分、窄脉冲占6分、正交的余弦波占6分；4.不允许在测评板上增加使用IC芯片，如果增加芯片则按0分记；5.原则上不允许在测评板上增加使用BJT、FET和二极管，如果增加则按3分/只扣分；6.原则上不允许参赛队更换测评板，如果损坏测评板只可更换一次并扣10分；7.各路信号测试应在电路互联且加负载情况下进行，单独模块测试相应得分减半；8.本科组只允许使用单一+5V电源，增加使用直流电源的扣除10分。
2019年全国电子设计大赛F题_纸张计数显示装置
制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参 赛队取消评审资格。 （6）8 月 10 日 20:00 竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。
1．基本要求 （1） 极板 A 和极板 B 上的金属电极部分均为边长 50mm±1 mm 的正方形，
导线 a 和导线 b 长度均为 500mm±5mm。测量显示电路应具有“自校 准”功能，即正式测试前，对置于两极板间不同张数的纸张进行测量， 以获取测量校准信息。 （2） 测量显示电路可自检并报告极板 A 和极板 B 电极之间是否短路。
（2） 极板 A、B 可用金属板材制作，也可用双面覆铜板（简称双面板）制 作。双面板的一面加工出边长 50mm±1mm 的正方形覆铜电极板，另 一面允许有用于焊接导线 a、b 的过孔焊盘与引线、不允许有覆铜面 网。禁止用多层板制作极板。
（3） 极板 A、B 与导线 a、b（信号线）必须为二线制平行极板结构，每块 极板的电极只能连接一根信号线；导线 a、b 的线缆类型与排布方式 不限。极板、导线不符合上述要求的不予测试。
20
基本要求 完成（1）（2）
5
完成（3）
45
发挥部分 完成（1）
40
完成（2）
5
其他3 / 3
对测量启动键、显示蜂鸣、测量时间、不得人工干预等有关要求同“基 本要求(3)”。 （2） 极板、导线均不变，测量置于两极板之间 30 张以上的给定纸张数。 对测量启动键、显示蜂鸣、测量时间、不得人工干预等有关要求同“基 本要求(3)”。 （3） 其他。
机器人巡线教程
机器人巡线教程机器人巡线是一种在机器人技术中常见的任务，它涉及到使用机器视觉、图像处理和运动控制等领域的知识。
本教程将指导您完成机器人巡线的任务，包括硬件和软件的设置和调试。
机器人平台：为了进行巡线，您需要一个具有轮子的机器人平台。
将控制器连接到计算机，以便您可以在计算机上远程控制机器人。
安装传感器并连接到控制器。
确保传感器能够正确地检测到线条。
安装并配置您的机器人控制软件，例如ROS（Robot Operating System）。
编写或使用现有的巡线算法。
这些算法通常会利用传感器数据来控制机器人的移动，使其保持在线条上。
将算法集成到您的控制软件中，以便实时控制机器人的移动。
测试您的巡线算法，确保它能够正确地检测到线条并控制机器人沿其移动。
根据测试结果调整算法的参数，优化机器人的巡线性能。
例如，调整机器人的速度、转向灵敏度等。
如果需要，您还可以使用更高级的图像处理技术，例如特征检测或深度学习，以提高巡线的准确性和鲁棒性。
本教程提供了关于机器人巡线的基本指导，包括硬件和软件的设置以及调试过程。
完成本教程后，大家将能够掌握机器人巡线的基本技能，并可以根据需要进行进一步的优化和改进。
请注意，这只是一个基本的教程，具体的实现细节可能因大家的硬件和软件环境而异。
机器人巡线比赛是一项基于机器人技术的竞技比赛，旨在培养参赛者对自动化控制理论的理解，检测其编程和操作技能。
在这个比赛中，参赛者需要设计和操作一台机器人，使其能够在规定的赛道上自动巡航。
赛道设定：比赛采用单赛道模式，赛道由黑白相间的直线和曲线组成，复杂程度视参赛队伍的等级而定。
机器人规格：机器人必须是自主设计、编程和制造的，且不能使用任何形式的遥控或人工干预。
机器人必须能够在赛道上稳定运行，并按照规定的路线进行巡航。
操作限制：参赛者只能使用预先安装在机器人上的传感器和执行器进行操作。
在比赛过程中，参赛者不能对传感器和执行器进行任何形式的修改或更换。
