涂层镀层的检测方法
涂层镀层的检测方法无损检测技术是一门理论上综合性较强，又非常重视实践环节的很有发展前途的学科。
它涉及到材料的物理性质，产品设计，制造工艺，断裂力学以及有限元计算等诸多方面。
在化工，电子，电力，金属等行业中，为了实现对各类材料的保护或装饰作用，通常采用喷涂有色金属覆盖以及磷化、阳极氧化处理等方法，这样便出现了涂层、镀层、敷层、贴层或化学生成膜等概念，我们称之为“覆层”。
覆层的厚度测量已成为金属加工工业已用户进行成品质量检测必备的最重要工序。
是产品达到优质标准的必备手段。
目前，国内外已普遍按统一的国际标准测定涂镀层厚度，覆层无损检测的方法和仪器的选择随着材料物理性质研究方面的逐渐进步而更加至关重要。
有关覆层无损检测方法，主要有：楔切法、光截法、电解法、厚度差测量法、称重法、X 射线莹光法、β射线反射法、电容法、磁性测量法及涡流测量法等。
这些方法中除了后五种外大多都要损坏产品或产品表面，系有损检测，测量手段繁琐，速度慢，多适用于抽样检验。
X射线和β射线反射法可以无接触无损测量，但装置复杂昂贵，测量范围小。
因有放射源，故，使用者必须遵守射线防护规范，一般多用于各层金属镀层的厚度测量。
电容法一般仅在很薄导电体的绝缘覆层厚度测试上应用。
磁性测量法及涡流测量法，随着技术的日益进步，特别是近年来引入微处理机技术后，测厚仪向微型、智能型、多功能、高精度、实用化方面迈进了一大步。
测量的分辨率已达0.1μm，精度可达到1%。
又有适用范围广，量程宽、操作简便、价廉等特点。
是工业和科研使用最广泛的仪器。
超声波物位计,超声波液位计,超声波测厚仪。
采用无损检测方法测厚既不破坏覆层也不破坏基材，检测速度快，故能使大量的检测工作经济地进行。
以下分别介绍几种常规测厚的方法。
磁性测量原理一、磁吸力原理测厚仪利用永久磁铁测头与导磁钢材之间的吸力大小与处于两者之间的距离成一定比例关系可测量覆层的厚度，这个距离就是覆层的厚度，所以只要覆层与基材的导磁率之差足够大，就可以进行测量。
鉴于大多数工业品采用结构钢和热轧冷轧钢板冲压成形，所以磁性测厚仪应用最广。
测量仪基本结构是磁钢，拉簧，标尺及自停机构。
当磁钢与被测物吸合后，有一个弹簧在其后逐渐拉长，拉力逐渐增大，当拉力钢大于吸力磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。
一般来讲，依不同的型号又不同的量程与适应场合。
在一个约350o 角度内可用刻度表示0～100μm;0～1000μm;0～5mm等的覆层厚度，精度可达5%以上，能满足工业应用的一般要求。
这种仪器的特点是操作简单、强固耐用、不用电源和测量前的校准，价格也较低，很适合车间作现场质量控制。
二、磁感应原理测厚仪磁感应原理是利用测头经过非铁磁覆层而流入铁基材的磁通大小来测定覆层厚度的，覆层愈厚，磁通愈小。
由于是电子仪器，校准容易，可以实多种功能，扩大量程，提高精度，由于测试条件可降低许多，故比磁吸力式应用领域更广。
到感应电动势的大小，仪器将该信号放大后来指示覆层厚度。
早期的产品用表头指示，精度和重复性都不好，后来发展了数字显示式，电路设计也日趋完善。
近年来引入微处理机技术及电子开关，稳频等最新技术，多种获专利的产品相继问世，精度有了很大的提高，达到1%,分辨率达到0.1μm，磁感应测厚仪的测头多采用软钢做导磁铁芯，线圈电流的频率不高，以降低涡流效应的影响，测头具有温度补偿功能。
由于仪器已智能化，可以辨识不同的测头，配合不同的软件及自动改变测头电流和频率。
一台仪器能配合多种测头，也可以用同一台仪器。
可以说，适用于工业生产及科学研究的仪器已达到了了非常实用化的阶段。
利用电磁原理研制的测厚仪，原则上适用所有非导磁覆层测量，一般要求基本的磁导率达500以上。
覆层材料如也是磁性的，则要求与基材的磁导率有足够大的差距(如钢上镀镍层)。
磁性原理测厚仪可以应用在精确测量钢铁表面的油漆涂层，瓷、搪瓷防护层，塑料、橡胶覆层，包括镍铬在内的各种有色金属电镀层，化工石油行业的各种防腐涂层。
对于感光胶片、电容器纸、塑料、聚酯等薄膜生产工业，利用测量平台或辊(钢铁制造)也可用来实现大面积上任一点的测量。
电涡流测量原理电涡流测厚法主要应用于金属基体上各种非金属涂镀层的测量。
利用高频交流电在作为探头的线圈中产生一个电磁场，将探头靠近导电的金属体时，就在金属材料中形成涡流，且随与金属体的距离减小而增大，该涡流会影响探头线圈的磁通，故此反馈作用量是表示探头与基体金属之间间距大小的一个量值，因为该测头用在非铁磁金属基体上测量覆层厚度，所以通常我们称该测头为非磁性测头。
非磁性测头一般采用高频高导磁材料做线圈铁芯，常用铂镍合金及其它新材料制作。
与磁性测量原理比较，他们的电原理基本一样，主要区别是测头不同，测试电流的频率大小不同，信号大小、标度关系不同。
在最新的测厚仪中，通过不断改进测头结构，在配合微电脑技术，由自动识别不同测头来调用不同的控制程序，分别输出不同的测试电流和改变标度变换软件，终于使两种不同类型的的测头接与同一台测厚仪上，降低了用户负担，基于同一思想，可配接达10种侧头的测厚仪极大地扩展了测厚范围(达1 0万倍以上)，可测包括导磁材料表面上的非导磁覆层，导电材料上的非导电覆层及不导电材料上的导电层，基本上满足了工业生产多数行业的需要。
采用电涡流原理的测厚仪，原则上所有导电体上的非导电体覆层均可测量，如航天航空器表面、车辆、家电、铝合金门窗及其他铝制品表面的漆，塑料涂层及阳极氧化膜。
有些特种用途如某种金属上的金刚石镀层及其它喷镀不导电层。
覆层材料也可以有一定的导电性，通过校准同样也可以测量，但要求两者的导电率之比至少相差3～5倍以上(如铜上镀铬)。
校准的原则是没有覆层的校准试样与被测物的基材应有：成分相同，厚度相同(主要在于厚度小于仪器规定的最小值约0.5mm以下时)，有相同的曲率半径，如被测面积小于仪器技术参数的要求(直径约20mm以下)，还应有相同的被测面积。
如覆层含有导电成份，校准试样的覆层也应与被测物的覆层有相同的导电性能。
校准试样的覆层经过其它(包括有损测试方法)测试后标定厚度或用已标定的校准薄片做覆层，就可以在其上面按说明书的方法校准测厚仪。
校准后就可以在被测产品上进行快速无损检测。
校准薄片一般用三醋酸酯薄膜或经苯酚树脂浸渍过的硬纸。
微电脑测厚一般有多个校准值存贮。
随着被测产品的不同位置、材料变化、更换测头等均可分别校准并存贮。
实际使用时直接调用各校准值，就无须重新调校了。
这即是所谓“速换基准”。
大大提高了检测效率。
测试数据在智能化仪器里一般可以存贮、打印、计算统计数据供分析，还有可以打印直方图的功能使覆层厚度分布一目了然。
如设置了上下极限还可以使统计数据更加准确，测量时所有超限的点都有声响提醒注意并不取入做统计计算用。
影响测量值的因素与解决方法使用测厚仪与使用其他仪器一样，既要掌握仪器性能，也需了解测试条件。
使用磁性原理和涡流原理的覆层测厚仪都是基于被测基体的电、磁特性及与探头的距离来测量覆层厚度的，所以，被测基体的电磁物理特性与物理尺寸都要影响磁通与电涡流的大小。
即影响到测量值的可靠性，下面就这方面的问题作一下介绍。
1.边界间距如果探头与被测体边界、孔眼、空腔、其他截面变化处的间距小于规定的边界间距，由于磁通或涡流载体截面不够将导致测量误差。
如必须测量该点的覆层厚度，只有预先在相同条件的无覆层表面进行校准，才能测量。
(注：最新的产品有透过覆层校准的独特功能可达3～10%的精度)2.基体表面曲率在一个平直的对比试样上校准好一个初始值，然后在测量覆层厚度后减去这个初始值。
或参照下条。
3.基体金属最小厚度基体金属必须有一个给定的最小厚度，使探头的电磁场能完全包容在基体金属中，最小厚度与测量器的性能及金属基体的性质有关，在这个厚度之上刚好可以进行测量而不用对测量值修正。
对于基体厚度不够而产生的影响，可以采取在基材下面紧贴一块相同材料的措施予以消除。
如难以决断，或无法加基材则可以通过与已知覆层厚度的试样进行对比来确定与额定值的差值。
并且在测量中考虑这点而对测量值作相应的修正或参考第2条修正。
而那些可以标定的仪器通过调整旋钮或按键，便可以得到准确的直读厚度值。
反之利用厚度太小产生的影响又可以研制直接测铜箔厚度的测厚仪，如前所述。
4.表面粗糙度和表面清洁度在粗糙度表面上为获得一个有代表性的平均测量值必须进行多次测量才行。
显而易见，不论是基体或是覆层，越粗糙，测量值越不可靠。
为获得可靠的数据，基体的平均粗糙度Ra 应小于覆层厚度的5%。
而对于表面杂质，则应予去除。
有的仪表上下限，以剔除那些“飞点”。
.探头测量板的作用力探头测量时的作用力应是恒定的。
并应尽可能小。
才不致使软的覆层发生形变，以致测量值下降。
活产生大的波动，必要时，可在两者之间垫一层硬的，不导电的，具有一定厚度的硬性薄膜。
这样通过减去薄膜厚度就能适当地得到剩磁。
6.外界恒磁场、电磁场和基体剩磁应该避免在有干扰作用的外界磁场附近进行测量。
残存的剩磁，根据检测器的性能可能导致或多或少的测量误差，但是如结构钢，深冲成形钢板等一般不会出现上述现象。
7.覆层材料中的铁磁成份和导电成份。
涂层厚度检测作业指导书
涂层厚度检测1适用范围本作业指导书适⽤于快速⽆损地测量导磁材料表⾯上⾮导磁覆盖层厚度。
例如：铁和钢上的铜、锌、镉、铬镀层和油漆层等。
2 检测时标准GB/T 4956-2003 《磁性基体上⾮磁性覆盖层覆盖层厚度测量磁性法》；GB/T 18226-2015 《公路交通⼯程钢构件防腐技术条件》；GB/T 31439.1-2015 《 波形梁钢护栏第1部分两波形梁钢护栏》。
GB 50205-2001 《钢结构⼯程施⼯质量验收规范》GB/T 50621-2010 《钢结构现场检测技术标准》3仪器设备HCC-24型磁阻法测厚仪。
4检测目的检测道路交通安全设施涂层厚度值满⾜《磁性基体上⾮磁性覆盖层覆盖层厚度测量磁性法》GB/T 4956-2003规范和设计图纸要求。
检测钢结构⼯程施⼯涂层厚度值满⾜《钢结构⼯程施⼯质量验收规范》GB 50205-2001规范和设计图纸要求。
5资料收集1⼯程名称、钢构件表⾯保护层材料和⼯艺分类及相应图纸；2建设、设计、施⼯及监理单位名称。
6现场检测6.1抽查频率6.1.1波形梁钢护栏每公⾥抽查不少于1处；6.1.2波形梁钢护栏每处测不少于5点；6.1.3钢结构中按构件数抽查10%，且同类构件不应少于3件。
6.2技术指标依据GB/T 18226-2015《公路交通⼯程钢构件防腐技术条件》，所检的波形梁护栏镀层厚度值检测值应在规范要求允许偏差范围内或符合设计要求。
依据GB 50205-2001《钢结构⼯程施⼯质量验收规范》，涂料、涂装遍数、涂层厚度均应符合设计要求。
当设计对涂层厚度⽆要求时，涂层⼲漆膜总厚度：室外应为150um，室内应为125um，其允许偏差应为-25um。
每遍涂层⼲漆膜厚度的允许偏差为-5um。
依据GB/T 50621-2010《钢结构现场检测技术标准》，每处3个测点的涂层厚度平均值不应⼩于设计厚度的85%，同⼀构件上的15个测点的涂层厚度平均值不应⼩于设计厚度。
电镀镀层厚度标准
电镀镀层厚度标准电镀是一种常见的金属表面处理方法，通过在金属表面沉积一层金属或合金来改善其性能，如增加耐腐蚀性、提高导电性等。
而电镀的质量很大程度上取决于镀层的厚度，因此制定了一系列的电镀镀层厚度标准，以保证电镀产品的质量和性能。
首先，我们需要了解电镀镀层厚度的测量方法。
通常情况下，电镀镀层厚度可以通过磁感应法、X射线荧光法、涂层测厚仪等方法来进行测量。
这些方法各有优缺点，可以根据具体情况选择合适的测量方法。
其次，不同的电镀镀层厚度标准适用于不同的金属和不同的应用场景。
例如，对于镀铬层来说，一般的镀层厚度标准为0.2-0.3um；而对于镀锌层来说，其标准厚度则为5-25um。
此外，不同的国家和行业也可能会有不同的电镀镀层厚度标准，需要根据具体情况进行合理选择。
在实际生产中，严格遵守电镀镀层厚度标准非常重要。
如果镀层过薄，可能无法达到所需的功能要求，如防腐蚀、提高硬度等；而如果镀层过厚，则可能会导致成本增加、加工难度增加等问题。
因此，制定合理的电镀镀层厚度标准，严格控制生产过程，对于保证产品质量和降低生产成本都具有重要意义。
此外，需要注意的是，电镀镀层厚度标准的制定也需要考虑到环境保护和资源节约的因素。
过度的电镀镀层厚度不仅会增加成本，还可能会产生大量的废水和废料，对环境造成污染。
因此，在制定电镀镀层厚度标准时，也需要综合考虑各种因素，寻求最佳的平衡点。
总的来说，电镀镀层厚度标准是保证电镀产品质量和性能的重要依据，对于生产和应用都具有重要意义。
我们需要根据具体情况选择合适的测量方法，严格遵守标准要求，同时也要考虑环保和资源节约的因素，以推动电镀行业的可持续发展。

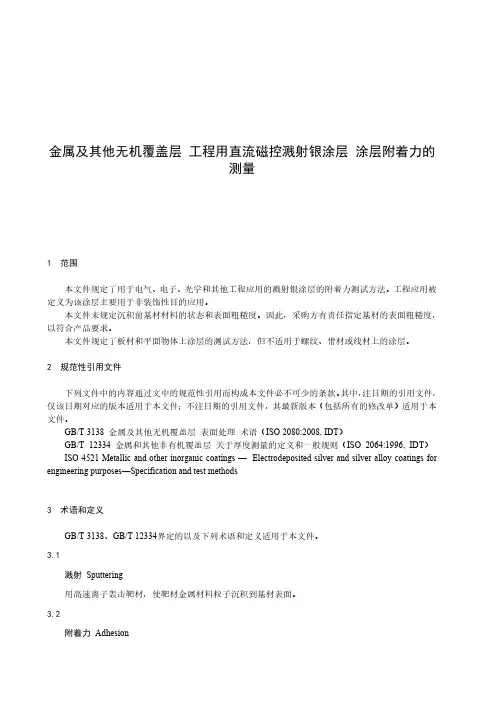

金属及其他无机覆盖层 工程用直流磁控溅射银镀层 镀层附着力的测量-最新国标
金属及其他无机覆盖层工程用直流磁控溅射银涂层涂层附着力的测量1范围本文件规定了用于电气、电子、光学和其他工程应用的溅射银涂层的附着力测试方法。
工程应用被定义为该涂层主要用于非装饰性目的应用。
本文件未规定沉积前基材材料的状态和表面粗糙度。
因此，采购方有责任指定基材的表面粗糙度，以符合产品要求。
本文件规定了板材和平面物体上涂层的测试方法，但不适用于螺纹、带材或线材上的涂层。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3138金属及其他无机覆盖层表面处理术语（ISO2080:2008,IDT）GB/T12334金属和其他非有机覆盖层关于厚度测量的定义和一般规则（ISO2064:1996,IDT）ISO4521Metallic and other inorganic coatings—Electrodeposited silver and silver alloy coatings for engineering purposes—Specification and test methods3术语和定义GB/T3138、GB/T12334界定的以及下列术语和定义适用于本文件。
3.1溅射Sputtering用高速离子轰击靶材，使靶材金属材料粒子沉积到基材表面。
3.2附着力Adhesion涂层与基材通过界面力结合在一起的结合强度，界面力可能由原子键合力、机械结合力或二者共同组成。
4需方应向生产方提供的信息4.1必要信息需方应在合同或订购单上提供以下信息：a)本文件号GB/T XXXX；b)可能影响涂层的可用性/外观时，应提供基材金属的性质、状态和表面粗糙度；c)所要求的表面粗糙度，最好由需方提供符合表面粗糙度要求的样品；d)厚度和附着力测试的要求；e)对过渡层的任何特殊要求；f)涂层的电性能和测试方法；g)如果厚度计算要求进行密度校正，应提供银涂层的密度。
镀层厚度检验方法
镀层厚度检验方法1、范围本标准规定了高压电器产品制件镀覆层厚度得检验规则与允许偏差。
本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查。
２.规范性引用文件GB/T 1２334－2001 金属与其她非有机覆盖层关于厚度测量得定义与一般规则3。
镀层厚度检验得基本规定３。
１镀层厚度检验得规定GB/ Ｔ12334 明确规定零件镀层厚度为零件“最小厚度”。
即“零件主要表面上任何测量区域”“在一个可测量得小面积上采用可行得实验方法得到得可比较得局部厚度”。
这个小面积称“参比面”,“采用无损检测时,应将在参比面上测量得平均值作为局部厚度”、根据产品零部件特性,规定主要表面指产品装配后容易受到腐蚀、摩擦或工作(导电接触)得零件表面。
通常电镀条件不易镀到得表面,如深凹处、孔内部一般不作为主要表面、因此测量时,必须选择零件主要表面作为测量区域,在测量参比面所测多点平均值为局部厚度,即最小厚度、3、２镀层厚度分布特性在电镀过程中,受零件几何形状与结构及工艺操作等诸多因素影响,同一零件表面厚度往往就是不均匀得。
由于电镀会产生“边缘效应”特性,即零件中间部位与深凹处、盲孔部位镀层较薄,而零件边角与结构突出部位镀层较厚,有些部位甚至超厚0、5～１倍。
同槽电镀零件镀层分布也就是不均匀得。
这给镀层厚度测量带来一定难度、４、镀层厚度测量仪器4、1 镀层厚度测量仪性能、测量种类、误差及影响误差得因素见表1。
表１镀层厚度测量仪性能、测量种类、误差及影响误差得因素4。
２库仑300０通用测厚仪,在测试过程中会对银(锡)层产生一个约1mｍ2腐蚀漏铜点。
且要求测量面一般为在4ｍm2以上、4。
3 １100磁性测厚仪与库仑３００0测厚仪使用方法与测量要求,按有关操作规程进行。
对于镀银件测量时,表面若涂过防银变色剂,先用百洁布或橡皮轻轻擦除后再测。
５.检验规则５.1 测量点得选定5．1.1 以磁性测厚仪测厚得零件(如镀锌件、热镀锌件)测量点应选在主要表面且远离零件边缘5～１0ｍm任一区域。
电镀类材料镀层的检验方法
钢的热处理应对某些钢基体金属进行电镀的热处理，从而减小电镀中氢脆带来的损坏危险。
热处理时间在所有情况下应从所有零件达到规定的温度时算起。
最大规定拉伸强度大于1050Mpa（相应的硬度值约为34HRC，340HV 或325 HB）钢制零件和表面硬化零件要求热处理。
应避免在碱或酸溶液中进行阴极处理的准备工作。
此外，对于拉伸强度大于1450MPa（相应的硬度值约为45HRC，440HV 或415 HB）的金属部件，建议选择具有高阴极效率的电镀液。
转载请注明出自六西格玛品质论坛/,本贴地址:/viewthread.php?tid=65420钢的分类1.除表面硬化零件之外，热处理条件应选择以规定的最大拉伸强度为基础。
应根据表2 将钢件按照规定的最大拉伸强度进行分类。
如果钢规格仅要求最小拉伸强度，相应的最大拉伸强度应由表1 确定。
2. 如果没有规定钢件的最大、最小强度，应认为维氏硬度340、440 和560HV 分别等同于最大拉伸强度1050、1450 和1800 MPa，应使用这些强度选择热处理条件。
表1相对于规定的最小强度时钢的分类和最大拉伸强度规定的最小拉伸强度，RM MIN （MPa）相应的最大拉伸强度，RM MAX （MPa）RM MIN ≦1000 RM MAX ≦10501000 < RM MIN ≦1400 1050 <RM MAX ≦14501400 < RM MIN ≦1750 1450 <RM MAX ≦18001750 < RM MIN 1800 <RM 转载请注明出自六西格玛品质论坛/,本贴地址:/viewthread.php?tid=65420电镀前应消除应力处理1.如果零部件在电镀前需要消除应力处理，建议使用表2 中给出的条件，尽管条件不同，即适当地组合较短的处理时间和较高的温度，在显示有效时就可以使用这些条件。
2. 表面硬化零件热处理温度为130～150℃，不低于5 h，如果基体在处理后的硬度损失可以接受，则可以使用较短的时间和较高的温度。
轻工产品金属镀层和化学处理层的耐腐蚀试验方法
轻工产品金属镀层和化学处理层的耐腐蚀试验方法
轻工产品金属镀层和化学处理层的耐腐蚀试验方法可以根据不同的标准和要求来选择。
以下是一些常用的试验方法：
1. 盐雾试验（Salt spray test）：将试样放置在盐水雾环境中，
观察一定时间后表面的腐蚀情况。
这个试验方法是最常用的耐腐蚀试验方法之一。
2. 湿热试验（Humidity test）：将试样置于高温高湿的环境中，观察一定时间后表面的腐蚀情况。
这个试验方法模拟了高湿度环境下的腐蚀情况。
3. 酸碱腐蚀试验（Acid/alkali corrosion test）：将试样置于酸
碱溶液中，观察一定时间后表面的腐蚀情况。
这个试验方法用于测试金属材料在酸碱环境下的腐蚀性能。
4. 热浸渗试验（Hot dip test）：将试样浸泡在高温溶液中，观
察一定时间后表面的腐蚀情况。
这个试验方法模拟了高温环境中的腐蚀情况。
5. 磁悬浮试验（Magnetic suspension test）：将试样放置在悬
浮的磁场中，观察一定时间后表面的腐蚀情况。
这个试验方法常用于测试涂层的附着力以及耐腐蚀性能。
这些试验方法只是一些常见的耐腐蚀试验方法，实际应用中还可以根据产品的特殊要求进行其他定制化的试验方法。
选取合
适的试验方法可以有效评估金属镀层和化学处理层的耐腐蚀性能，从而提高产品的质量和耐用性。
镀层结合力测试
镀层结合力测试引言镀层结合力测试是评估镀层与基材之间粘附力的方法。
镀层结合力是确保涂层品质的关键指标，对于保证涂层的使用寿命和性能至关重要。
本文将从测试方法、影响因素和常见应用领域等方面进行全面、详细、完整且深入地探讨镀层结合力测试。
测试方法剥离测试剥离测试是常用的测量镀层结合力的方法之一。
它通过施加外力来测量镀层与基材之间的结合强度。
常见的剥离测试方法包括剥离试验机法、压片剥离法和剪切试验法。
标准试验标准试验是镀层结合力测试中常用的方法之一。
国际标准化组织（ISO）和美国材料和试验协会（ASTM）等机构发布了一系列标准试验，用于评估不同类型镀层的结合力。
例如，ISO 4624标准试验用于涂装工业，可以测量涂层与基材之间的粘性力。
微刚度测试微刚度测试是一种新兴的测试方法，用于评估镀层结合力。
它通过使用纳米压痕仪测量镀层受力时的弹性变形来评估镀层结合力。
微刚度测试具有快速、高精度和无损伤的特点，适用于各种镀层材料的测试。
其他测试方法除了剥离测试、标准试验和微刚度测试外，还有一些其他测试方法可用于评估镀层结合力。
例如，离子束法可以通过将高能离子轰击镀层来评估结合力。
此外，还有一些表面形貌分析方法（如扫描电子显微镜和原子力显微镜）可以用于评估镀层结合力的质量。
影响因素镀层结合力受到多种因素的影响。
下面列举了一些常见的影响因素：1.基材表面处理：基材的清洁度、表面粗糙度和化学活性等都会影响镀层结合力。
适当的基材表面处理可以提高镀层结合力。
2.镀层材料：镀层材料的选择和制备工艺会直接影响结合力。
不同材料的结合力可能会有所差异。
3.镀层厚度：镀层厚度对结合力有显著影响。
通常，较厚的镀层可以提供更好的结合力。
4.环境条件：环境条件，例如温度和湿度，会对镀层结合力产生影响。
恶劣的环境条件可能导致结合力下降。
5.测试方法：不同的测试方法对结合力的评估结果有所差异。
因此，在进行结合力测试时应选择合适的测试方法。
6.其他因素：其他因素，如镀层制备工艺、表面镀层形态和结构等，也会影响镀层结合力。
镀锡产品的镀层附着力测试标准
镀锡产品的镀层附着力测试标准
镀锡产品的镀层附着力测试通常遵循以下标准：
1. ASTM B571-97(2015)：该标准适用于金属涂层的附着力测试，包括镀锡层。
测试方法包括划格试验、剥离试验、折弯试验和冲击试验等。
2. ISO 2409:2013：该国际标准适用于评估涂层在划伤试验中
的附着力。
在镀锡产品上进行切割测试，通过比较切割区域的形状和大小来评估镀锡层的附着力。
3. ISO 4624:2016：该标准适用于测量涂层附着力的试验方法，包括镀锡层。
该标准使用划格试验并通过评估划痕的形状和规模来评估涂层的附着力。
4. GB/T 9286-1998：该标准适用于镀层附着力测试，包括镀锡层。
根据试验材料的特性和要求，选择合适的试验方法进行测试，如剥离试验、划痕试验和冲击试验等。
这些标准的具体测试方法可能会有所不同，可以根据需要选择适合的方法进行镀锡层的附着力测试。
电镀镀层厚度标准
电镀镀层厚度标准电镀是一种常见的表面处理工艺，通过在金属表面形成一层均匀、致密、具有一定性能的金属或非金属薄层，以改善金属表面的物理、化学性能，实现防腐、增强硬度、美化外观等目的。
而电镀镀层的厚度是影响其性能的重要指标之一，因此制定了相应的标准来规范电镀镀层厚度，以保证其质量和稳定性。
首先，不同的电镀材料和工艺对镀层厚度的要求是不同的。
一般来说，电镀厚度的标准是由国家标准或行业标准来规定的，例如在中国，GB/T 6461-2002《电镀层厚度测定方法》就是对电镀层厚度进行了详细规定。
而在实际生产中，根据不同的使用要求，还会有一些企业标准或行业标准来规定电镀层的厚度。
其次，电镀镀层的厚度与其所处的环境和使用条件有关。
在不同的环境中，对电镀层的厚度要求也是不同的。
比如在高腐蚀性的环境中，要求电镀层的厚度相对较大，以提高其防腐蚀性能；而在一般使用条件下，电镀层的厚度可以适当减小，以节约成本。
另外，电镀镀层的厚度还与所镀金属的性能和形状有关。
一般来说，对于不同的金属材料，其对电镀层厚度的要求也是不同的。
比如对于硬度较高的金属，要求电镀层的厚度相对较大，以保证其耐磨性能；而对于形状复杂的零部件，电镀层的厚度也需要根据其实际情况进行调整，以保证其镀层的均匀性和完整性。
最后，电镀镀层的厚度测量是非常重要的。
在生产过程中，需要对电镀层的厚度进行严格的测量和控制，以保证其质量稳定。
目前常用的电镀层厚度测量方法有磁感应法、X射线荧光法、涂层厚度计等。
通过这些测量方法，可以准确地了解电镀层的厚度，及时调整工艺参数，保证电镀层的质量。
总的来说，电镀镀层的厚度标准是保证电镀产品质量和稳定性的重要依据，而且对于不同的材料、环境和形状，其要求也是不同的。
因此，在生产过程中，需要严格按照相应的标准来进行生产，并且加强对电镀层厚度的测量和控制，以保证电镀产品的质量和性能。
表面涂层结合力检验方法
在船舶工程中的应用
船舶防腐
船舶长期处于海洋环境中，容易受到腐蚀和 生物污损的侵害。表面涂层结合力检验在船 舶防腐工程中发挥着重要作用，通过检验可 以评估涂层对船体钢板的附着力和耐腐蚀性 能。
船舶动力系统
船舶动力系统中的高温、高压和高速运转的 部件需要高性能的表面涂层进行保护。表面 涂层结合力检验有助于确保这些部件的涂层 质量和安全性。
在航空航天中的应用
航天器热控
航天器热控系统中的表面涂层结合力检验对于保证航天器的温度控制性能至关重要，通过检验可以评估涂层在极 端温度和空间环境下的稳定性和可靠性。
飞机发动机
飞机发动机中的叶片、涡轮和燃烧室等部件需要承受高温、高压和高速气流等恶劣条件，表面涂层结合力检验有 助于提高这些部件的耐久性和可靠性。
02
实验室检验方法
划痕法
划痕法是通过在涂层表面施加一定压力的划痕，观察涂层是否剥离或破损来判断结 合力。
划痕法通常使用划痕试验机，通过逐渐增加划痕的深度，观察涂层的剥离情况，以 确定涂层的结合力等级。
划痕法适用于各种涂层材料，如油漆、涂料、镀层等，是一种常用的表面涂层结合 力检验方法。
弯曲法
弯曲法是通过弯曲被测材料来检 验涂层与基材之间的结合力。
表面涂层结合力检验方法
• 表面涂层结合力检验的概述 • 实验室检验方法 • 现场检验方法 • 无损检验方法 • 表面涂层结合力检验的应用
01
表面涂层结合力检验的概述
定义与重要性
定义
表面涂层结合力检验是指通过一系列试验手段，评估涂层与基材之间粘附力的 强弱，以确保涂层能够有效地附着在基材上，并具有良好的耐久性和功能性。
化学试验法
通过化学反应或腐蚀介质等手段 对涂层进行试验，以评估其与基 材之间的粘附力。
