电缆头制作安装安全措施范本

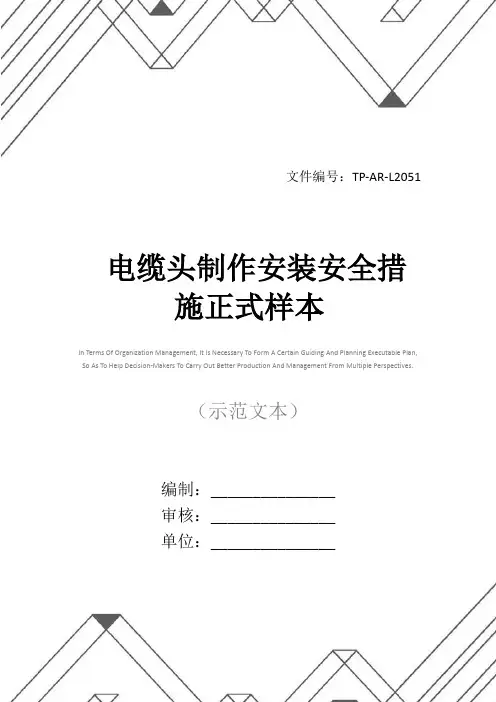

电缆头制作安装安全措施正式样本
文件编号：TP-AR-L2051In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________电缆头制作安装安全措施正式样本电缆头制作安装安全措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1、所使用的电缆中间头及终端头附件，均应符合现行国家或行业的技术标准，并有合格证件。
2、电缆铠装应良好接地，接地线应采用截面不小于25mm?铜铰线。
3、检查电缆线路的相位，两端相位应一致。
4、剥切电缆护套、铠装带、屏蔽层和半导体层时不得损伤主绝缘，屏蔽层的端部要平整，不得有毛刺。
切剥的长度应符合电缆中间头或终端头制作的标准长度。
5、剥切电缆铠状带时，应使用钳子或专用工具，不得直接用手。
6、焊屏蔽地线时必须使用电烙铁，不得使用喷灯，以免损伤绝缘。
7、收缩材料如要切割时，切割面要平整，不得有尖角或裂口。
8、电缆中间头接续管的压接以及电缆终端头电缆接线端子的压接须用压接钳压接紧密，压接后产生的棱角和毛刺应用扁平锉锉平。
9、热收缩材料的收缩温度为110~1500C，加热应用喷灯或液化气喷火枪，使用时应注意火焰和热缩材料的距离。
加热时，火焰缓慢接近材料并不断移动，应由起始部位向收缩方向进行，以利气体排出，收缩完的材料应光滑无皱折。
电缆中间头制作施工方案范本(二篇)
电缆中间头制作施工方案范本1、安全保证措施（1）电缆两端停电有明显断开点，验电、挂接地线、挂检修牌。
（2）抬放电缆时防止砸伤。
（3）使用电工刀防止割伤自己或他人。
（4）汽油喷灯内汽油容量不得超过总容积的3/4，汽油喷灯使用时防止伤人。
2、人员保证措施1、在电缆准备做接头的地方挖电缆井（人孔），便于施工及维修。
2、制作前检查电缆相色，严格按照相色进行连接，按照___说明书规定的尺寸施工。
3、剥离外半导电层时不得伤害主绝缘体，铜接管连接保证铜线压实。
4、使用喷灯收缩附件时要均匀适度，不得收缩过度或缩裂。
5、施工人员要有高度责任心，半导体带和高压自粘带严禁用错。
6、热缩管收缩完毕后，表面应有油性的光泽，接口处热熔胶应均匀融化。
7、做好的电缆热缩中间头不允许弯折，不能磕碰，应保证两侧各一米内平直，禁止破坏电缆外观。
8、电缆热缩中间头不允许有毛刺三、具体施工步骤工时;（___分钟）剥护套、钢铠、内衬层：按热缩接头说明书图纸尺寸剥除护套，距护套剖口40毫米处绑扎钢铠，打光、其余钢铠剥除。
保留20毫米内衬层，其余剥除。
剥除相间填充物，分开线芯。
剥除铜屏障带及外半导电层：从中心向两端各量取270（320）毫米铜屏蔽带，用半导电带绑扎剥除。
由铜屏蔽带剖口起保留60毫米半导体屏蔽层，其余剥除，不得损伤主绝缘。
剥主绝缘，缩应力管：除去1/2连接管长（L）加5毫米端部主绝缘，压半导体层20毫米，主绝缘层50毫米各相套入应力管，缓慢柔和加热收缩。
套管件：按热缩接头说明书图所示，电缆两端各套入一根护套管，将三相内绝缘管，外绝缘管，外半导电管套入长端三相。
绕包半导电带、绝缘自粘胶带：主绝缘和连接管间隙用半导电带缠平，与主绝缘搭接5毫米在连接管外包绕一层半导体带。
搭接两端主绝缘各10毫米，在半导体带外用绝缘自粘胶带缠绕填平。
___内绝缘管、外绝缘管及端部处理：拉出内绝缘管置于正中加热收缩。
趁热清洁内绝缘管表面，拉出外绝缘管置于正中加热收缩，两端用绝缘自粘带缠绕均匀过度。
电缆头的搭接防范措施
电缆头的搭接防范措施1施工准备1材料要求：1.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
1.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
1.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。
1.2主要机具：1.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。
1.2.2测试器具：钢卷尺、摇表、万用表、试铃。
1.3施工条件：1.3.1电气设备安装完毕，空气干燥。
1.3.2电缆敷设并整理完毕，核对无误。
1.3.3电缆支架及电缆终端头固定支架安装齐全。
1.3.4现场具有足够照度的照明和较宽敞的操作场地。
2操作工艺2.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接2.2摇测电缆绝缘：2.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
2.2.2电缆摇测完毕后，应将芯线分别对地放电。
2.3剥电线铠甲，打卡子：2.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。
锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。
2.3.2将地线的焊接部位用钢锉处理，以备焊接。
2.4利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm，2.3.5剥电缆铠甲，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。
2.3.6用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。
2.4焊接地线：地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。
必须焊在两层钢带上。
2.5包缠电缆，套电缆终端头套：2.5.1剥去电缆统包绝缘层，将电缆头套下部先套入电缆。
电缆头制作安全技术交底模板
一、交底目的为确保电缆头制作过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、适用范围本交底适用于所有参与电缆头制作施工的作业人员。
三、安全注意事项1. 施工准备- 电缆终端头型号、规格应符合电压等级、使用环境及设计要求。
- 电缆终端头，应由电缆附件厂家配套供应，其主要部件、附件应齐全，绝缘套管不得有裂纹、损伤，并有使用说明书及合格证。
- 电缆绝缘胶的型号及电压等级应符合要求，并应有理化及电气性能试验单及合格证。
- 金属紧固件，均应用热镀锌件。
- 其他辅料有：黑玻璃漆带，封铅、硬脂酸，铜绞线、白布、黄铅粉、甘油、汽油、电缆油等。
2. 施工环境- 室外电缆终端头的制作应选择晴朗无风的天气施工，环境温度在5℃以上，其空气相对湿度在70%以下。
- 施工现场及其周围应清洁干燥，操作平台要牢固，四角应搭设防风栅。
3. 机具设备- 制作机具：防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀等。
- 安装机具：滑车、大绳、扳手、台钻、电焊机和气焊工具等。
- 测试工具：摇表、钢卷尺、钢板尺及试验仪器等。
4. 操作工艺- 连接设备：将已制作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。
根据接线端子的型号选用螺栓，将电缆接线端子压接在设备上，注意应使螺栓由下向上或从内向外穿，平垫和弹簧垫应安装齐全。
- 摇测电缆绝缘：选用1000V摇表，对电缆进行摇测，绝缘电阻应在10M以上。
电缆摇测完毕后，应将芯线分别对地放电。
5. 成品保护- 电缆头制作完毕后，应立即与设备连接，不得乱放，以防损伤。
- 在电缆头附近进行明火作业时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
6. 质量问题- 焊接部位处理时，将钢带锉出新茬，焊接使用电烙铁不得小于500W，避免地线焊接不牢。
- 接线端子与芯线截面必须配套，压接时模具与芯线应规格一致，压接数量不得小于2道，避免电缆芯线与接线端子压接不紧固。
低压电缆头制作安装作业指导书（二篇）
低压电缆头制作安装作业指导书1.适用范围适用于建筑电气工程中室内低压橡皮绝缘橡皮护套和塑料绝缘塑料护套电力电缆终端头的制作安装。
2主要机具2.1通用和专用工具：压线钳、钢锯、钢扁锉、板手、电铬铁、喷灯。
2.2测量、检测和试验设备：钢卷尺、10V兆欧表、数字万用表。
3.成品保护3.1加强现场保卫措施，防止电缆被盗割或损坏。
3.2电缆头制作完毕检验合格合，立即与设备连接好，不得乱放，以防损伤成品。
3.3在电缆头附近用火时，应注意对电缆头和电缆保护好，防止电缆和电缆烧坏或烤伤。
3.4电缆头系塑料制品，应注意不受机械损伤。
4环境保护与施工安全4.1安全措施4.1.1施工现场用电符合国家现行标准《施工现场临时用电安全技术规范》的规定。
手持电动工具必须使用漏电保护装置。
4.1.2电缆头试验时，试验人员不少于两人，一人操作，一人监护。
正确使用、穿戴绝缘用品。
并做好防触电措施。
4.1.3使用加热器具时应随用随点，不用即熄，并远离易燃易爆物资。
4.1.4现场一切用电不得乱拉乱架；所有电动工具尾线均需外套橡皮胶线。
工具暂不使用时应拨掉电源插座。
4.1.5施工现场必须配备灭火器、砂箱或其他灭火工具。
4.2环保措施4.2.1采用符合《民用建筑工程室内环境污染控制规范》GB5032521规定的材料。
4.2.2工地固体废弃物实行分类管理，在清运垃圾前与运输方签订协议，及时收集并处理。
低压电缆头制作安装作业指导书（二）低压电缆头是连接电缆和设备的重要部分，负责传递电力和信号。
正确的制作和安装低压电缆头对于电力系统的运行安全和性能起着关键作用。
本作业指导书将详细介绍低压电缆头的制作和安装步骤，以及注意事项。
一、低压电缆头制作步骤：1.准备工作：(1)确认电缆型号和规格，与所需电缆头匹配；(2)准备所需的工具和材料，如剥皮刀、扭簧、塞套、绝缘套管、低压电缆头等；(3)清理电缆两端的外皮和绝缘层，确保表面干净平整。
2.剥皮：(1)使用剥皮刀将电缆外皮在两端剥离，露出一定长度的绝缘层；(2)注意不要刮伤绝缘层，避免引起电缆头在以后的使用中产生电晕、击穿等故障。
电缆中间头、终端头制作安全操作要求范本
电缆中间头、终端头制作安全操作要求范本电缆中间头和终端头的制作是电缆安装与维护过程中重要的一环。
为了确保操作的安全性和高效性，以下是电缆中间头和终端头制作过程中的安全操作要求范本：1. 穿戴个人防护装备在进行电缆中间头和终端头的制作过程中，必须严格要求操作人员穿戴个人防护装备，包括防护眼镜、安全帽、防静电服装、绝缘手套等。
这可以有效降低意外伤害的风险，确保操作人员的安全。
2. 检查工作场所环境安全在开始制作电缆中间头和终端头之前，必须对工作场所进行安全检查。
确保没有可燃、易爆物品，工作场所通风良好，没有明火等安全隐患。
只有在环境安全的基础上，才能进行后续的制作工作。
3. 良好的电源管理电源管理是电缆中间头和终端头制作过程中的重要环节。
在进行接线和连接工作之前，必须先切断电源，确保安全。
操作人员需要熟悉电源的断开和连接操作，并保持正确的接线顺序。
同时，操作人员应该时刻保持警觉，避免因电源问题造成的触电伤害。
4. 使用合适的工具和设备在制作电缆中间头和终端头的过程中，必须使用符合标准要求的合适工具和设备。
这些工具和设备应该经过检查，确保没有缺陷或损坏，以免造成意外伤害。
同时，在使用工具和设备时，操作人员应该掌握正确的使用方法，避免操作不当导致的安全问题。
5. 熟悉操作步骤在制作电缆中间头和终端头之前，操作人员必须熟悉相关的操作步骤。
只有掌握了正确的操作流程，才能高效地完成工作，并减少意外发生的概率。
在操作过程中，需要按照步骤顺序进行，不得擅自改变或省略。
6. 定期维护和检修电缆中间头和终端头的制作完成后，还需要进行定期的维护和检修工作。
操作人员应该定期对中间头和终端头进行检查，确保其正常运行。
如有异常发现，应及时采取措施进行修复或更换，以提高电缆系统的安全性和可靠性。
7. 安全培训和指导为确保电缆中间头和终端头制作工作的安全性，操作人员应接受相关的安全培训和指导。
培训内容应包括操作规程、紧急处理措施、安全注意事项等。
电缆头制作及安装作业指导书
电缆头制作及安装作业指导书前言电缆头作为用于电气设备连接的重要组件，在电力、机械、交通等领域均有广泛的应用。
为了保障电缆头的质量和使用效果，需要对其制作和安装进行规范化的指导。
本文档旨在为电工、安装工等相关人员提供电缆头制作与安装的操作步骤和注意事项。
电缆头制作电缆头制作包括以下几个步骤：步骤一：清洗电缆及电缆头将电缆和电缆头表面的污物清除干净，以免影响电缆头与电缆的接触质量。
步骤二：剥离电缆绝缘层使用工具（如刨刀、剥皮刀等）将电缆一段绝缘层剥离，露出一定长度的电线。
步骤三：扭合电线将电线进行绞合，形成一个与电缆头接触的“毛茸茸”状。
将电缆头放在电线上方，将电线通过电缆头内部的孔穴，注意电线应全部穿过，缺口不应大于1mm。
然后，将电缆头放在钳子上，旋转钳子，直至电线与电缆头内部相互纠缠，形成紧密的固定。
步骤五：填充绝缘层用绝缘材料，将电缆头内部的孔穴填满，确保电线与外界隔离，杜绝漏电。
步骤六：缩小电缆头将电缆头置于热源中，使绝缘材料熔化，并在电缆头上形成压纹，分别收缩在电线的两端和电线之外部分。
在缩小过程中，应适当加压，确保缩小后的电缆头与电缆线贴合紧密，且不易拉脱。
电缆头的安装步骤一：清理工作在安装前，首先要清除连接位置表面的污垢和氧化物，以避免其影响电气连接的质量。
步骤二：检查电缆头的质量检查电缆头的绝缘材料、填充物等是否符合规定要求，以及电线是否固定在电缆头内，电线与电缆头接触是否良好。
将电缆头插入连接端口，直到与连接器接触良好，但不应过度插入或不够插入。
确保插头的方向与连接器相符，插栓与接口精。
电缆头安全措施5篇
电缆头安全措施5篇【第1篇】10kv电缆头制作技术平安措施1、编制依据:1.1电气装置安装工程电缆线路施工及验收规范1.2电气装置安装工程电气设备交接实验标准1.3电力建设平安工作规程2、编制目的:为了确保电缆终端制作的质量,保证施工工期,保证施工过程中人员及设备的平安,特此制定此措施。
3、技术措施3.1普通规定和预备工作3.1.1电缆终端与接头的制作,应由认识工艺的人员举行。
3.1.2电缆终端及接头制作时,应严格遵守制作工艺规程。
3.1.3在室外制做10kv电缆终端与接头时,其空气相对湿度宜为70%及以下;当湿度大时,可提升环境温度或加热电缆。
在室内及充油电缆施工现场应备有消防器材。
室内或隧道中施工应有暂时电源。
3.1.4电缆终端与接头应符合下列要求:3.1.4.1型式、规格应与电缆类型如电压、芯数、截面、护层结构和环境要求全都。
3.1.4.2结构应容易、紧凑,便于安装。
3.1.4.3所用材料、部件应符合技术要求。
3.1.4.4 10kv电缆终端与接头主要性能应符合《额定电压1kv至35kv 挤包绝缘电力电缆及附件》gb12706.1~12706.4及有关其它产品标准的规定。
3.1.5采纳的附加绝缘材料除电气性能应满足要求外,尚应与电缆本体绝缘具有相容性。
两种材料的硬度、膨胀系数、抗张强度和断裂伸长率等物理性能指标应临近。
橡塑绝缘电缆应采纳弹性大、粘接性能好的材料作为附加绝缘。
3.1.6电缆线芯衔接金具,应采纳符合标准的衔接管和接线端子,其内径应与电缆线芯紧密协作,间隙不应过大;截面宜为线芯截面的1.2~1.5倍。
采纳压接时,压接钳和模具应符合规格要求。
3.1.7制作电缆终端和接头前,应认识安装工艺资料,做好检查,并符合下列要求:3.1.7.1电缆绝缘情况良好,无受潮;施工前应对电缆本体做电气性能实验,并应符合标准。
3.1.7.2附件规格应与电缆全都;零部件应齐全无损伤;绝缘材料不得受潮;密封材料不得失效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整体解决方案系列
电缆头制作安装安全措施（标准、完整、实用、可修改）
编号：FS-QG-84434电缆头制作安装安全措施Cable head manufacturing and installation safety measures
说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定
1、所使用的电缆中间头及终端头附件，均应符合现行国家或行业的技术标准，并有合格证件。
2、电缆铠装应良好接地，接地线应采用截面不小于25mm 铜铰线。
3、检查电缆线路的相位，两端相位应一致。
4、剥切电缆护套、铠装带、屏蔽层和半导体层时不得损伤主绝缘，屏蔽层的端部要平整，不得有毛刺。
切剥的长度应符合电缆中间头或终端头制作的标准长度。
5、剥切电缆铠状带时，应使用钳子或专用工具，不得直接用手。
6、焊屏蔽地线时必须使用电烙铁，不得使用喷灯，以免损伤绝缘。
7、收缩材料如要切割时，切割面要平整，不得有尖角或
裂口。
8、电缆中间头接续管的压接以及电缆终端头电缆接线端子的压接须用压接钳压接紧密，压接后产生的棱角和毛刺应用扁平锉锉平。
9、热收缩材料的收缩温度为110~1500C，加热应用喷灯或液化气喷火枪，使用时应注意火焰和热缩材料的距离。
加热时，火焰缓慢接近材料并不断移动，应由起始部位向收缩方向进行，以利气体排出，收缩完的材料应光滑无皱折。
10、雨雪及大雾天气不得进行施工。
连续作业时，要防止汗水滴入绝缘材料内，防止受潮，而且要确保施工场地清洁、干燥、光线充足，操作人员需戴棉线手套。
11、电烙铁使用前应确认电源线绝缘是否良好。
如有破损，应及时更换，保证绝缘良好。
12、加热的电缆胶和熔化的剂料不应装入锡焊的、密封的容器内。
13、作业场所周围不得有易燃、易爆物品。
14、进行电缆耐压试验时，在工作区域应设围栏，悬挂警示牌，并派专人看守。
15、试验结束时，试验人员应对被试验设备进行放电，然后拆除试验接线，清理现场。
