arcgis拓扑批量合并重叠部分

arcgis拓扑批量合并重叠部分

arcgis拓扑批量合并重叠部分【原创实用版】目录1.引言2.ArcGIS 拓扑批量合并重叠部分的原理3.操作步骤3.1 准备数据3.2 创建拓扑关系3.3 设置合并规则3.4 执行合并操作3.5 检查结果4.结论正文【引言】在 GIS 空间分析中,我们常常需要对重叠的部分进行合并处理,以便于进行后续的空间分析。

ArcGIS 是一款功能强大的 GIS 软件,其中的拓扑处理工具可以实现对重叠部分的批量合并。

本文将介绍如何使用ArcGIS 进行拓扑批量合并重叠部分的操作。

【原理】在 ArcGIS 中,拓扑关系是指地理要素之间在空间上的相互关系。

拓扑合并操作是基于这些拓扑关系,将重叠的部分合并为一个新的地理要素。

合并的过程中,可以根据设定的规则选择合并的方式,例如,可以选择将重叠的部分合并为一个新的多边形,或者将重叠的部分合并为一个新的点要素。

【操作步骤】【准备数据】首先,需要准备需要进行合并操作的输入数据,这些数据通常是多边形要素或者点要素。

【创建拓扑关系】在 ArcToolbox 中,选择"Topological Analyst Tools"工具集,然后选择"Make Edge"工具,该工具用于将输入的数据转换为拓扑要素。

【设置合并规则】在 ArcToolbox 中,选择"Topological Analyst Tools"工具集,然后选择"Union"工具,该工具用于进行拓扑合并操作。

在"Union"工具的参数面板中,可以设置合并规则,例如,可以选择合并的方式,合并的阈值等。

【执行合并操作】在"Union"工具的参数面板中,设置好合并规则后,点击"OK"按钮,即可执行合并操作。

【检查结果】合并操作完成后,需要检查合并的结果,以确保合并的效果符合预期。

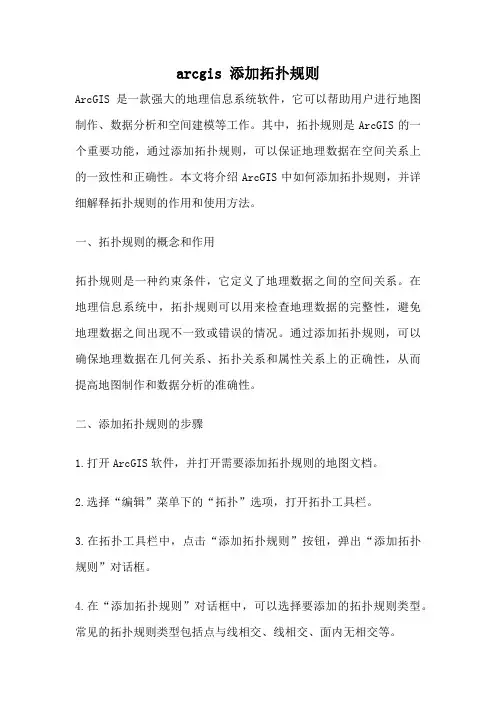

arcgis 添加拓扑规则

arcgis 添加拓扑规则

arcgis 添加拓扑规则ArcGIS是一款强大的地理信息系统软件,它可以帮助用户进行地图制作、数据分析和空间建模等工作。

其中,拓扑规则是ArcGIS的一个重要功能,通过添加拓扑规则,可以保证地理数据在空间关系上的一致性和正确性。

本文将介绍ArcGIS中如何添加拓扑规则,并详细解释拓扑规则的作用和使用方法。

一、拓扑规则的概念和作用拓扑规则是一种约束条件,它定义了地理数据之间的空间关系。

在地理信息系统中,拓扑规则可以用来检查地理数据的完整性,避免地理数据之间出现不一致或错误的情况。

通过添加拓扑规则,可以确保地理数据在几何关系、拓扑关系和属性关系上的正确性,从而提高地图制作和数据分析的准确性。

二、添加拓扑规则的步骤1.打开ArcGIS软件,并打开需要添加拓扑规则的地图文档。

2.选择“编辑”菜单下的“拓扑”选项,打开拓扑工具栏。

3.在拓扑工具栏中,点击“添加拓扑规则”按钮,弹出“添加拓扑规则”对话框。

4.在“添加拓扑规则”对话框中,可以选择要添加的拓扑规则类型。

常见的拓扑规则类型包括点与线相交、线相交、面内无相交等。

5.选择好拓扑规则类型后,点击“下一步”按钮,进入下一步操作。

6.在下一步操作中,可以选择要应用拓扑规则的图层。

可以选择单个图层,也可以选择多个图层。

7.选择好图层后,点击“下一步”按钮,进入下一步操作。

8.在下一步操作中,可以设置拓扑规则的参数。

不同的拓扑规则类型有不同的参数设置,可以根据具体需求进行设置。

9.设置好参数后,点击“完成”按钮,完成拓扑规则的添加。

三、拓扑规则的应用场景拓扑规则在GIS分析中有着广泛的应用场景。

以下几个例子可以帮助读者更好地理解拓扑规则的作用。

1.道路网络分析:在进行道路网络分析时,需要保证道路之间没有重叠或断裂。

通过添加拓扑规则,可以检查道路之间的相交情况,确保道路网络的连通性和完整性。

2.地图制作:在地图制作过程中,需要确保地理要素之间的空间关系正确。

通过添加拓扑规则,可以检查地图中各个要素之间的位置关系,避免要素之间的重叠或错位。

arcgis geodatabase中联系类的创建与使用

arcgis geodatabase中联系类的创建与使用

arcgis geodatabase中联系类的创建与使用ArcGIS Geodatabase中联系类的创建与使用ArcGIS是一款功能强大的地理信息系统(GIS)软件,它提供了丰富的地理数据管理和分析功能。

在ArcGIS中,Geodatabase是用于存储地理数据的核心概念,它可以用来组织和管理各种不同类型的地理数据。

在Geodatabase中,联系类(Relationship Class)是一种重要的数据结构,它用于描述地理数据之间的关联关系。

本文将详细介绍ArcGIS Geodatabase中联系类的创建和使用步骤。

一、联系类的创建要创建联系类,首先需要创建两个或多个要关联的要素类或表。

在ArcGIS中,可以通过ArcCatalog或ArcMap来创建联系类。

下面是详细的创建步骤:1. 打开ArcCatalog,进入要素数据集或地理数据库的目录。

2. 右键单击要素数据集或地理数据库,选择“New”>”Relationship Class”。

3. 在弹出的创建联系类对话框中,选择要关联的主要对象(即要素类或表),点击“Next”。

4. 在关联主要对象的字段列表中,选择主键字段,点击“Next”。

5. 在弹出的选择从属对象对话框中,选择要关联的从属对象(即要素类或表),点击“Next”。

6. 在从属对象字段列表中,选择外键字段,点击“Next”。

7. 在关系类型对话框中,选择关联关系的类型,比如一对一、一对多等,点击“Next”。

8. 在关系名称和别名对话框中,输入联系类的名称和别名,点击“Finish”完成联系类的创建。

二、联系类的使用一旦创建了联系类,就可以利用它来建立和管理地理数据之间的关系。

下面是一些联系类的常见使用场景:1. 建立地理数据之间的拓扑关系:通过联系类,可以定义要素之间的拓扑关系,比如相邻、重叠等关系。

这样一来,可以方便地进行拓扑分析和空间查询。

2. 建立地理数据之间的关联关系:通过联系类,可以建立地理数据之间的关联关系,比如建筑物与地块之间的所有权关系、水文站与河流之间的监测关系等。

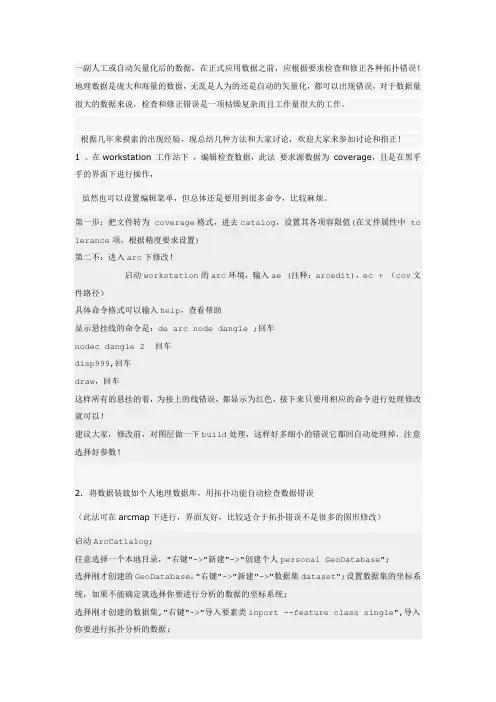

arcgis拓扑基本操作

arcgis拓扑基本操作

一副人工或自动矢量化后的数据,在正式应用数据之前,应根据要求检查和修正各种拓扑错误!地理数据是庞大和海量的数据,无乱是人为的还是自动的矢量化,都可以出现错误,对于数据量很大的数据来说,检查和修正错误是一项枯燥复杂而且工作量很大的工作。

根据几年来摸索的出现经验,现总结几种方法和大家讨论,欢迎大家来参加讨论和指正!1 。

在workstation 工作站下,编辑检查数据,此法要求源数据为coverage,且是在黑乎乎的界面下进行操作,虽然也可以设置编辑菜单,但总体还是要用到很多命令,比较麻烦。

第一步:把文件转为 coverage格式,进去catalog,设置其各项容限值(在文件属性中 to lerance项,根据精度要求设置)第二不:进入arc下修改!启动workstation的arc环境,输入ae (注释:arcedit),ec + (cov文件路径)具体命令格式可以输入help,查看帮助显示悬挂线的命令是:de arc node dangle ;回车nodec dangle 2 回车disp999,回车draw,回车这样所有的悬挂的着,为接上的线错误,都显示为红色,接下来只要用相应的命令进行处理修改就可以!建议大家,修改前,对图层做一下build处理,这样好多细小的错误它都回自动处理掉,注意选择好参数!2. 将数据装载如个人地理数据库,用拓扑功能自动检查数据错误(此法可在arcmap下进行,界面友好,比较适合于拓扑错误不是很多的图形修改)启动ArcCatlalog;任意选择一个本地目录,"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase,"右键"->"新建"->"数据集dataset";设置数据集的坐标系统,如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑",创建拓扑,根据提示创建拓扑,添加拓扑处理规则;进行拓扑分析。

Arcgis拓扑规则及应用

Arcgis拓扑规则及应用

[ 第一部分_拓扑规则介绍]拓扑规则有若干专用术语相交(Intersect ):线和线交叉,并且只有一点重合,该点不是结点(端点),称之相交。

接触(Touch):某线段的端点和自身或其他线段有重合,称为接触。

悬结点(Dangle Node,Dangle ):线段的端点悬空,没有和其他结点连接,这个结点(端点)称为悬结点。

伪结点(Pseudo Node ):两个结点相互接触,连接成一个结点,称为伪结点。

拓扑规则的种类可以按点、线、面(多边形)来分。

以下介绍Geodatabase 的拓扑规则,点拓扑规则举例点拓扑规则一:Must be covered by boundary of ,点必须在多边形边界上。

例如,有一个点要素类代表公共汽车站,另有一个多边形要素类代表地块,按本规则,公共汽车站必须位于地块的边界上。

另一个例子是行政界碑必须落在行政区多边形的边界上。

不满足该规则的点要素被标记为错误。

点拓扑规则二:Must be covered by endpoint of ,点要素必须位于线要素的端点上。

例如,阀门为点要素,必须位于线要素类输水管的尽端。

不满足该规则的点要素被标记为错误。

点拓扑规则三:Point must be covered by line ,点要素必须在线要素之上。

例如,点要素代表河流上的航标灯,线要素代表河流,航标灯必须位于河流上。

另一个例子是:汽车站(点要素类)必须在道路(线要素类)上。

不满足该规则的点要素被标记为错误。

点拓扑规则四:Must be properly inside polygons ,点要素必须在多边形要素内(在边界上不算)。

比如,省行政区为多边形,省会城市为点,省会一定要在该省内。

另一个例子是代表住宅地址的点必须在住宅用地多边形内。

不满足该规则的点要素被标记为错误。

可以看出,点要素本身不能建立拓扑规则,必须和线要素或多边形要素一起才能建立拓扑规则。

修正错误的常用方法是删除或移动错误点(移动也可以理解为删除后立即添加)。

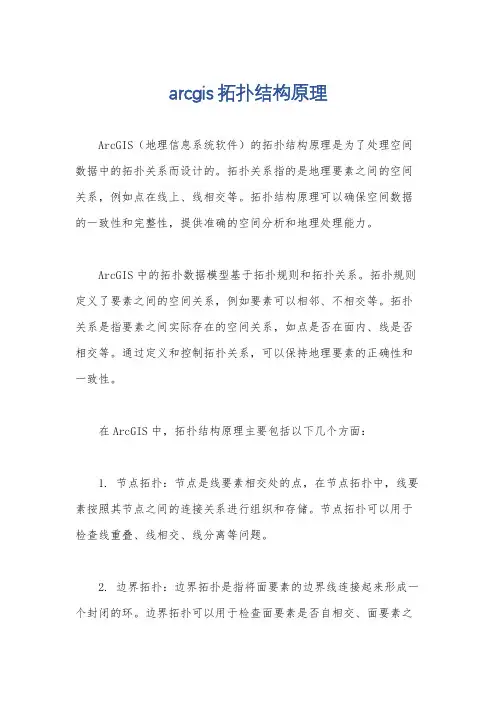

arcgis拓扑结构原理

arcgis拓扑结构原理

arcgis拓扑结构原理
ArcGIS(地理信息系统软件)的拓扑结构原理是为了处理空间数据中的拓扑关系而设计的。

拓扑关系指的是地理要素之间的空间关系,例如点在线上、线相交等。

拓扑结构原理可以确保空间数据的一致性和完整性,提供准确的空间分析和地理处理能力。

ArcGIS中的拓扑数据模型基于拓扑规则和拓扑关系。

拓扑规则定义了要素之间的空间关系,例如要素可以相邻、不相交等。

拓扑关系是指要素之间实际存在的空间关系,如点是否在面内、线是否相交等。

通过定义和控制拓扑关系,可以保持地理要素的正确性和一致性。

在ArcGIS中,拓扑结构原理主要包括以下几个方面:
1. 节点拓扑:节点是线要素相交处的点,在节点拓扑中,线要素按照其节点之间的连接关系进行组织和存储。

节点拓扑可以用于检查线重叠、线相交、线分离等问题。

2. 边界拓扑:边界拓扑是指将面要素的边界线连接起来形成一个封闭的环。

边界拓扑可以用于检查面要素是否自相交、面要素之
间的边界是否正确连接等问题。

3. 接线拓扑:接线拓扑用于保证线要素之间的连接关系,确保线要素的端点相连接,而不出现断裂或重叠等情况。

通过接线拓扑可以检查线要素的连通性和完整性。

4. 覆盖拓扑:覆盖拓扑是指在不同图层之间进行的拓扑关系的管理。

例如,点要素是否在面要素内部、面要素之间的重叠等。

覆盖拓扑可以用于检查图层之间的空间关系并保持其一致性。

以上是ArcGIS中拓扑结构原理的一些基本概念和应用。

通过使用这些原理,可以确保地理数据的准确性和完整性,并提供有效的空间分析和地理处理能力。

ARCGIS中拓扑的介绍及应用

ARCGIS中拓扑的介绍及应用

摘要:本文介绍了拓扑的概念、实现方法以及在arcgis中拓扑的建立、错误处理过程,阐述了拓扑在数据处理中的重要作用。

关键词:拓扑、geodatabase、拓扑规则、验证一、引言拓扑是地理要素间的空间关系,它是确保数据质量的基础。

拓扑能提高空间分析能力,并且在确保gis 数据库质量方面扮演了一个重要角色。

在arcinfo coverage 数据模型中,广大的gis 用户通过build和clean操作认识到拓扑的好处。

在arcgis中,esri提供了一组新的编辑工具来构造和维护用户定义的拓扑关系。

在arcgis 中,validate topology 的功能将确保数据的完整性,依赖一系列拓扑规则使得geodatabase中的要素有效。

从arcgis8.3开始,为geodatabase增加了全面的拓扑。

在arcgis8.3以前,拓扑一直是arcinfo coverage数据模型的一个特性。

对于新的geodatabase的介绍提供了这样的一个机会来阐述拓扑对于gis 用户的意义,以及在空间数据建模中使用它的可能性。

这篇文章介绍了geodatabase的拓扑,并且描述了一个简化的地块数据模型。

二、geodatabase 中数据的存储和建模对于在数据库管理系统(dbms)中存储和管理gis 相关数据而言,geodatabase是一个开放的存储结构。

geodatabase符合基本的关系数据模型,每一个对象和它的属性都存储为表中的一行。

对象反映了一个要素或gis 所要模拟的现实世界中的一个实体。

存储在dbms 表中的一组相似要素(对象),比如地块、建筑或河流,被称为一个要素类。

一组相关的要素类,它们拥有相同的空间参考,能组织在一个更大的集合中,被称为要素集。

geodatabase中的每一个要素(比如地块)都有自己的形状(几何信息),并且能独立存在。

这与coverage 数据模型是不同的,coverage 中的多边形(polygon)是由一组弧(arcs)和标注点(labelpoints)组成的。

使用测绘软件进行空间拓扑关系分析的步骤和技巧

使用测绘软件进行空间拓扑关系分析的步骤和技巧

使用测绘软件进行空间拓扑关系分析的步骤和技巧引言随着科技的进步和应用的推广,测绘技术在各个领域中发挥着重要作用。

其中,空间拓扑关系分析是测绘中的一个重要环节,它能够帮助我们理解和描述地理现象的空间关系。

本文将介绍使用测绘软件进行空间拓扑关系分析的步骤和技巧。

一、准备数据在进行空间拓扑关系分析之前,首先需要准备好相应的数据。

这些数据可以是地理信息系统(GIS)中的矢量数据,如点、线、面等。

此外,还需要相关属性数据,如地块面积、道路长度等。

这些数据可以通过各种测绘手段获取,包括地面测量、遥感影像解译等。

二、数据导入将准备好的数据导入测绘软件中,可以使用常见的软件,如ArcGIS、QGIS等。

在导入数据时,需要注意数据格式的兼容性和完整性。

确保数据的准确性和一致性,有助于后续的分析工作。

三、数据编辑在导入数据后,可能需要对数据进行一些编辑操作,以满足分析需求。

例如,在矢量数据中,可能存在一些多余的要素或错误的拓扑关系,需要进行删除或修正。

此外,还可以添加新的要素或属性,以扩充数据的内容。

四、拓扑关系建立在进行空间拓扑关系分析之前,需要建立拓扑关系。

拓扑关系是指空间对象之间的关联关系,如相邻、相交、包含等。

通过建立拓扑关系,可以方便后续的拓扑分析。

在测绘软件中,可以使用工具或函数来实现拓扑关系的建立,如缓冲区分析、交叉点提取等。

五、拓扑关系分析拓扑关系分析是空间数据分析的核心内容。

通过拓扑关系分析,可以揭示地理现象的空间关系,并从中提取有用的信息。

在测绘软件中,可以通过查询或分析工具来实现拓扑关系分析。

例如,在两个要素之间进行相交分析,可以了解它们是否相交,以及相交的位置、属性等。

六、结果可视化拓扑关系分析得到的结果通常以图形或表格的形式呈现。

为了更好地理解和展示分析结果,可以进行数据的可视化。

在测绘软件中,可以通过图层渲染、符号化等方式来实现数据的可视化。

同时,可以进行空间统计分析,如热力图、点密度图等,以进一步挖掘数据的隐藏信息。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

个人收集整理资料, 仅供交流学习, 勿作商业用途
目前 ESRI 提供的数据存储方式中,Coverage和GeoDatabase能够建立拓扑,Shape格
式的数据不能建立拓扑

拓扑

的所有要素类,必须在同一个要素集内<也就是具有同一的空间参
考),这样进行的拓扑检查才是精确的。一个要素集可以有多个拓
扑,但每个要素类最多只能参与一个拓扑,一个拓扑中可以定义多
个规则。进行拓扑分析的过程:一、建立拓扑<添加拓扑规则);二、
验证拓扑;三、编辑过程中保证拓扑的正确;四、查询系统中存在
的拓扑;
ArcGIS 拓扑由拓扑名称b5E2RGbCAP
在ArcGIS里面操作步骤:
1. 在ArcCatalog里面建立GeoDatabase数据库test.gdb.

2.
在test里面建立要素数据集railways,按照向导提示步骤来
做。
个人收集整理资料, 仅供交流学习, 勿作商业用途
2 / 8
3. 向数据集railways导入数据railways
4. 右击新建的要素数据集railways,建立拓扑
个人收集整理资料, 仅供交流学习, 勿作商业用途

3 / 8
设置拓扑级别:
在拓扑验证的过程中,有自动捕捉的过程,要素会移动。在
ArcGIS 拓扑关系中每一个要素类是根据 Rank 值的大小来控制移动
程度的。Rank 等级越高的要素移动程度越小。ArcGIS 10.2提供的
Rank范围在<1-50),Rank 值等于1 的为最高等级。p1EanqFDPw
个人收集整理资料, 仅供交流学习, 勿作商业用途
4 / 8
设置拓扑规则:
定义地理数据库中一个给定要素内两个或不同要素类之间所许可
的要素关系指令。通俗称 ArcGIS 定义了不同图形类型要素的空间
关系。拓扑规则可以定义在要素类的不同要素之间,也可以定义在
两个或多个要素类之间。DXDiTa9E3d
检查拓扑。
个人收集整理资料, 仅供交流学习, 勿作商业用途

5 / 8
选择拓扑图层railwaystp
个人收集整理资料, 仅供交流学习, 勿作商业用途

6 / 8
在Catalog的test.gdb数据库里面建立一个面图层railwaysPoly

选择图层内所有线要素
点击高级编辑栏里面的
Construct Polygons按钮,设定容差,在这里设置为6,点击OK。
个人收集整理资料, 仅供交流学习, 勿作商业用途

7 / 8
生成多边形。
现在把生成的多边形转换成Coverage格式,打开ArcToolbox工具
箱,点击里面的Conversion ToolsTo CoverageFeature Class
To Coverage,设置好相关参数,然后点击OK。RTCrpUDGiT

打开生成的Coverage图层里面的arc,查看相关拓扑信息
个人收集整理资料, 仅供交流学习, 勿作商业用途

8 / 8
