ArcGIS问题：如何创建拓扑(topology)规则

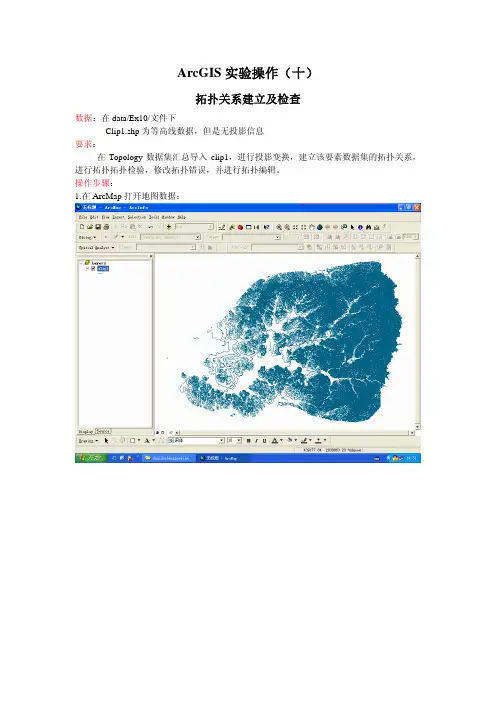

ArcGIS实验操作(十)---拓扑关系建立及检查

ArcGIS实验操作（十）拓扑关系建立及检查数据：在data/Ex10/文件下Clip1.shp为等高线数据，但是无投影信息要求：在Topology数据集汇总导入clip1，进行投影变换，建立该要素数据集的拓扑关系，进行拓扑拓扑检验，修改拓扑错误，并进行拓扑编辑。

操作步骤：1.在ArcMap打开地图数据：2.选择投影系统参数（Beijing_1954_3_Degree_GK_CM_117E）：3.导出数据：4.重新打开ARCMAP窗口，导入clip数据:5.打开ArcCatalog，创建Geodatabase:可根据需要对新建的Geodatabase重新命名：框，创建要素数据集：新建Feature Dataset，命名为gaocheng：点击edit，并点击import，选择clip数据，进行投影转换：6.右击已新建的gaocheng，向数据集中导入数据：7.右击新建的要素数据集gaocheng，创建拓扑：点击“add rule”设置拓扑规则：根据自己实际需要，添加拓扑检查规则：本操作由于演示需要仅添加两个常用规则：选择“是”，进行拓扑检验；拓扑检查完毕，创建的拓扑出现在Catalog树中：8.打开地图窗口，查看拓扑错误:打开topology工具条：使gaochengtp图层处于可编辑状态，可发现topology工具条处于可用状态。

点击，单击：1)修改自相交错误：点击edit tool，并在出现拓扑错误的线上双击：选择出错的节点，右击，选择delete vetex：将鼠标在地图视图窗口任一位置单击，可发现错误的节点已被删除：同上，修改其他错误的节点或线：单击按钮，可以在当前可见图面进行拓扑检验；或者单击单击，在图面的指定区域进行拓扑检验；或单击可以在整个区域进行拓扑检验。

2）修改线与线重叠的错误：同上修改错误，并点击检查拓扑错误是否已经修改，修改后如下：10.检查并修改完拓扑错误，保存或导出数据。

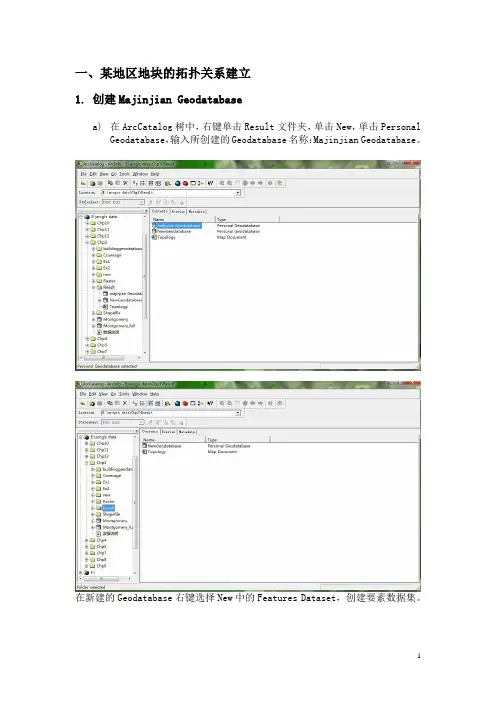

GIS-某地区地块的拓扑关系建立-详细步骤

一、某地区地块的拓扑关系建立1.创建Majinjian Geodatabasea)在ArcCatalog树中，右键单击Result文件夹，单击New，单击PersonalGeodatabase，输入所创建的Geodatabase名称：Majinjian Geodatabase。

在新建的Geodatabase右键选择New中的Features Dataset，创建要素数据集。

b) 打开New Features Datateset，输入Name为MajinjianToplology。

c) 单击下一步，单击Import按钮，为新建的数据集匹配坐标系统，选择Blocks.shp。

d) 一直单击下一步，到finish，这时要素数据集定义了坐标系统。

2.向数据集中导入数据a）在ArcCatalog树中，右键单击ZhaoResult文件夹中的MajinjianTopology 数据集，单击Import，选择Feature Class（Multiple）。

b) 打开Feature Class to Geodatabase(multiple)对话框，导入Blocks和Parcels，单击OK按钮。

3.在要素类中建立子类型。

在创建拓扑关系之前，要把要素分为居民区和非居民区两个子类型，即把两个要素类的Res属性字段分为Residential和Non-Residential两个属性代码值域，分别代表居民区和非居民区的两个子类型。

a)在Blocks要素类上单击右键，选择Properties，打开Feature ClassProperties对话框。

b) Feature Class Properties对话框（Subtypes选项卡），在Subtypes Filed 下拉框中选择一个子类型字段：Res，在Subtypes栏中的Code列下输入新的子类型代码及其描述，描述将自动更新Default Subtypes窗口中的内容。

ArcGIS_Topo

ArcGIS ——topo我们在实际的图形处理中，一些图形要求满足一定的要素之间的关系，如二次调查中的地类图斑不能在行政区以外，图斑不能相互重叠，这些特定的图形之间的关系我们可以定义一些拓扑规则来加以限制。

一、点之间的拓扑关系拓扑一(Point-Area)：Must be covered by boundary of，（原始解释：点必须在多边形边界上。

）例如：在地籍建库中，界址点必须在宗地的边界上，要是不在，那就是错误。

拓扑二：Must be covered by endpoint of，（原始解释：点要素必须位于线要素的端点上。

）例如：水龙头必需在水管的末端（废话！要在中间怎么用？）。

规则三：Point must be covered by line，（原始解释：点要素必须在线要素之上。

）例如：地籍测量中，界址点必需在界址线上。

（和规则三是有差别的！）规则四：Must be properly inside polygons，（原始解释：点要素必须在多边形要素内，在边界上也不行。

）二、线拓扑规则规则一：Must not overlap，在同一层要素类中（同一层之间的关系），线与线不能相互重叠，修正的办法是将不需要的线段截断，再删除。

规则二：Must not intersect，同一层要素中，线与线不能重叠和相交（同一层之间的关系）。

修正方法：重合处合并，相交处打断。

规则三：Must be covered by feature class of，同一层中某个要素类中的线段必须被另一要素类中的线段覆盖（同一层之间的关系）。

修正方法：将错误线段删除，再重新输入正确的。

规则四：Must not overlap with，两个线要素类中的线段不能重叠。

（不同图层中线对线的关系）规则五：Must be covered by boundary of，线要素必须被多边形要素的边界覆盖（线与多边形之间的拓扑关系）。

ArcGIS拓扑步骤

矢量文件拓扑步骤
以上图为例，高亮显示的地方为重叠处，内部白色的地方为空隙，错误共四处
1、新建个人地理数据库
打开目录窗口，新建一个文件夹，可以自己任意命名，例如，练习。

然后在这个文件夹
下
新
建
个
人
地
理
数
据
库
，
如
图
如图，建立完毕
2、新建要素集
输入名称1，如，练习，点击下一步2
导入空间参考信息，可以直接导入你拓扑的文件，如
图
1
2
然后一路下一步到完成，到此，要素集建立完毕
3、在新建的要素集里导入要拓扑的shp文件，如：虞丞乡村面，下
图：
输入要素
点击确定即可
4、建立拓扑
上述过程结束后进行拓扑，这步需要重新打开一个工程（具体原因现在不明确）
点击下一步建立拓扑规则：
选择你拓扑的文件。

如
点击下一步，建立规则
如图在建立一个不能有空隙的规则，如：
点击确定，一路下一步，到完成出现如下提示。

点击是
5、把这个文件直接拖到内容列表里即可，如图
开始编辑，
依次进行以下第1步和第2步，出现如下五个问题，每点一个其变会
变黑
6、修改
第一个的错误是因为其外边界是空的，可标记为异常
，
2
第二个为空隙，可创建要素，但是这个补上的小班没属性
剩下的三个问题一样的解决方法，就是合并，合并到你认为正确的地方就行了
7、导出shp 文件，修改完成后记得导出：右键
导出到你想要保存的文件夹即可，至此拓扑完成。

ArcGIS中Topology说明

ArcGIS中Topology说明2007年12月18日星期二 11:05作者： leesmth[第一部分]Arcgis中topolopy说明：在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap中。

通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。

arccatalog中所提供的创建拓扑规则，主要是用于进行拓扑错误的检查，其中部分规则可以在溶限内对数据进行一些修改调整。

建立好拓扑规则后，就可以在arcmap中打开些拓扑规则，根据错误提示进行修改。

arcmap中的topolopy工具条主要功能有对线拓扑（删除重复线、相交线断点等，topolopy中的planarize lines）、根据线拓扑生成面（topolopy中的construct features）、拓扑编辑（如共享边编辑等）、拓扑错误显示（用于显示在arccatalog中创建的拓扑规则错误，topolopy中的error inspector），拓扑错误重新验证（也即刷新错误记录）。

[第二部分]因为有人问到，补充一点：在arccatalog中创建拓扑规则的具体步骤？要在arccatalog中创建拓扑规则，必须保证数据为geodatabase格式，且满足要进行拓扑规则检查的要素类在同一要素集下。

因此，首先创建一个新的geodatabase，然后在其下创建一个要素集，然后要创建要素类或将其它数据作为要素类导入到该要素集下。

进入到该要素集下，在窗口右边空白处单击右键，在弹出的右键菜单中有new->topolopy，然后按提示操作，添加一些规则，就完成拓扑规则的检查。

最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改。

[第三部分][转帖]有关geodatabase的topology规则，以前在网上有人发表过，现在转帖如下，供大家一起学习参考。

arcgis拓扑(topology)(全)

实用标准文案目录Arcgis中topolopy说明----------------------------2有关geodatabase的topology规则------------2Geodatabase组织结构-----------------------3拓扑简要介绍-------------------------------5ArcGIS拓扑规则详细说明---------------------7建拓扑规则--------------------------------------------------------14 查找拓扑错误----------------------------------------------------17 常见拓扑错误修改----------------------------------------------18拓扑修改后重新进行拓扑检验-----------------------------24拓扑编辑-------------------------------------------25ArcGIS中的拓扑：Coverage 拓扑、Geodatabase的拓扑1、Coverage 拓扑：固定的数据模型:基本的： Polygon ＋ Arc ＋ Node核心的： Regions，Routes一组固定的完整性规则：Label 点必须在多边形内多边形边界必须被ARCs覆盖多边形必须封闭多边形不能重叠(只有regions可以)著名的 Clean，Build 命令2、Geodatabase的拓扑本文主要讲Geodatabase的拓扑Arcgis中topolopy说明：在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap 中。

通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。

arcgis拓扑(topology)(全)

实用标准文案目录Arcgis中topolopy说明----------------------------2有关geodatabase的topology规则------------2Geodatabase组织结构-----------------------3拓扑简要介绍-------------------------------5ArcGIS拓扑规则详细说明---------------------7建拓扑规则--------------------------------------------------------14 查找拓扑错误----------------------------------------------------17 常见拓扑错误修改----------------------------------------------18拓扑修改后重新进行拓扑检验-----------------------------24拓扑编辑-------------------------------------------25ArcGIS中的拓扑：Coverage 拓扑、Geodatabase的拓扑1、Coverage 拓扑：固定的数据模型:基本的： Polygon ＋ Arc ＋ Node核心的： Regions，Routes一组固定的完整性规则：Label 点必须在多边形内多边形边界必须被ARCs覆盖多边形必须封闭多边形不能重叠(只有regions可以)著名的 Clean，Build 命令2、Geodatabase的拓扑本文主要讲Geodatabase的拓扑Arcgis中topolopy说明：在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap 中。

通常我们将在arccatalog中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。

arcgis有关topology(拓扑规则)

到该要素集下 • 进入到该要素集下，在窗口右边空白处单击右键，在弹
出的右键菜单中有new->topolopy • 按所给提示操作，设定合适容差，添加一些所需拓扑规
则，若导入的要素类为多个图层，还需为图层划分等级，接着就可完成拓扑规则的检查 • 最后在ArcMap中打开由拓扑规则产生的文件，利用 topolopy工具条中给出的错误记录信息进行修改
geodatabase的拓扑规则
5.must not intersect：线，不能有线交叉（不同要素间）
这条规则规定来自于同一要素类的线要素不能有交叉，也不能互相叠加，但线之间可以有相同的端点。比如等高线之间不能相交，街道只能在十字路口相交等。
6.must not self intersect：线，不能有线自交叉
8.must be single part：线，一个线要素只能由一个parh组成
这条规则规定线要素只能有一个part。高速公路这样的线要素不能有多个Part组成。
9.must not overlap with：线＋线，两层线不能重叠
这条规则规定不同要素类的线要素之间不能重叠。当要素不能共用相同的空间时使用此规则。比如道路和河流不能重合。
这条规则规定一个点要素类中的点必须叠加在线要素上。比如水流监控站必须在河流线上。
9.must not overlap with：线＋线，两层线不能重叠
这条规则规定不同要素类中的线和同一要素类中的其他线只能在端点处相交。任何线要素在非端点处相交或者叠加都是一个错误。比如道路和河流重合。
10.must be covered by feature class of：线＋线，两层线完全重叠
• 拓扑首先是捕捉要素的结点，这些结点在考虑等级的要素类的群组容限范围以内。如果要素的结点在这个范围外，则视为违规，都会在验证过程中被发现并标记为错误。完整的错误列表可以在 ArcCatalog和ArcMap的拓扑属性中看到。
