对拉螺栓孔封堵现场施工方法
对拉螺栓孔封堵方案
目录1.0工程概况 (2)2.0施工准备 (7)2.1 现场准备 (7)2.2 技术准备 (7)2.3 物资准备 (7)3.0 施工方案 (8)4.0操作工艺 (8)5.0质量标准 (9)5.1保证项目： (10)5.2成品保护 (10)6.0安全文明施工 (10)7.0施工记录 (12)1.0工程概况工程概况2.1 总体简介：表2-12.2工程概况2.2.1.工程名称：通州商务园C2地块西区C2-2、C2-3居住及经营性办公项目2.2.2工程地点：通州商务园永顺镇2.2.2.工程规模：1、C2-3项目共8个高层住宅1~8号楼，一个2层办公服务9号楼，3个配电室，一个地下车库D1，各楼情况如下：表2-2通州商务园C2地块西区C2-3居住及经营性办公项目，建筑室内首层地面标高值：士0.000=24.8 米，室内外高差0.6米，其中1#、2#、6#、7#、8#、为高层一类，3#、4#、5#楼为高层二类，建筑耐火等级一级，抗震设防烈度8度，建筑结构型式为全现浇钢筋混凝土剪力墙结构，建筑使用年限50年，地下室防水等级一级，屋面防水等级II级，每楼设电梯四部，其中两部为消防电梯，采用剪刀疏散楼梯间；地下一层为自行车库，地下二层为消防水泵、水池，中水、给水泵房。
每楼标准层分为两个单元，其中1#、2#、4#、5#每单元四户；3#楼每单元二户；6#、7#、8#为公租房，其中6#楼每标准层11户，7#、8#每标准层16户；9#为综合服务楼，地上二层，地下二层。
D1汽车库位于这九个楼围合区院内地下，其中有人防面积，战时为二等人员掩蔽及物资库，平时为地下汽车库。
2、C2-2经营性办公项目共39个单体和两个地库组成，各楼情况如下：（由于图纸还在深化设计中，此量仅供参考）表2-2本工程室内首层地面的绝对标高值为士0.000=24.60米，室内外高差0.30米，属多层民用建筑，建筑耐火等级一级，地下耐火等级一级，抗震设防列度：8度；建筑结构形式为全现浇钢筋混凝土框架结构，建筑使用年限50年；在D1车库内包含人防面积5589平方米，人防工程防护等级6级（核6，常6）；地下防水等级I级，屋面防水等级II级；1~39号楼均为小企业办公楼，地上六层，每层分为2~3个办公单元，地上办公层高3.6米，部分办公楼设有独立的地下室，功能为储藏室，层高为3.6米；部分办公楼座落于地下车库顶上，与地下车库间设设备夹层，层高为2.15米。
螺栓眼封堵方案
螺栓孔封堵方案一、工程概况结构工程中外墙和内墙施工过程中使用带塑料套管的对拉螺栓，产生螺栓孔，在后期装修前需封堵完毕，以满足功能性使用要求。
二、封堵外墙螺栓孔技术要求。
2.1、混凝土结构外墙螺栓孔封堵工艺流程：清理孔内浮灰→钢丝刷刷毛→洒水湿润→单侧填塞干硬性水泥砂浆→墙体中部泡沫胶的封堵→外墙外侧填塞微膨胀干硬性水泥砂浆→抹平→防水涂刷。
2.2、清理孔内浮沉及杂物垃圾，并使用钢丝刷将周围刷毛，刷毛后在螺栓孔周围浇水湿润；2.3、内侧堵塞：螺栓眼清理湿润后，先从外墙内侧堵塞惨有防水剂的干硬性微膨胀水泥砂浆50mm深，封堵时必须保证封堵深度及密实性；2.4、墙中部位泡沫胶的封堵：待墙体内侧干硬性水泥砂浆封堵完成后使用泡沫胶将墙体中部进行封堵。
2.5、墙体外侧封堵：墙体中部泡沫胶封堵完成后进行外墙外侧封堵，同样使用掺有防水剂的微膨胀干硬性水泥砂浆封堵，封堵深度不得小于50mm，同时必须保证封堵的深度及密实性。
2.6、掺有防水剂的微膨胀干硬性水泥砂浆要求：需在水泥砂浆中掺入膨胀剂、防水剂。
其中：水泥：细沙=1:2 ，膨胀剂：水泥=1:10 ，防水剂：水泥=1:5 。
（体积比）2.7、待外墙封堵的水泥砂浆干燥后在螺栓孔处涂刷丙烯酸涂膜防水材料一遍，为保证涂刷质量及美观，要求涂刷丙烯酸时使用直径为100mm圆形定型模具，将模具放置在螺栓眼处然后涂刷防水涂膜，纵横向涂刷，防水涂膜厚度不小于1.5mm。
三、封堵内墙螺栓孔技术要求。
3.1混凝土结构内墙螺栓孔封堵工艺流程：清理孔内浮灰→钢丝刷刷毛→洒水湿润→两侧同时填塞干硬性水泥砂浆→抹平。
3.2、内墙各项工艺要求同外墙，内墙不需添加防水剂，且不需涂刷防水涂料。
四、质量标准：4.1、冲洗必须使用钢丝刷进行清理，冲洗完成后，应等没有明水时再封堵，但封堵前应保证湿润。
封堵螺杆洞时所使用的砂浆中掺加的膨胀剂与防水剂的量，应根据工程性和现场施工条件选择，并事先通过实验确定掺加量。

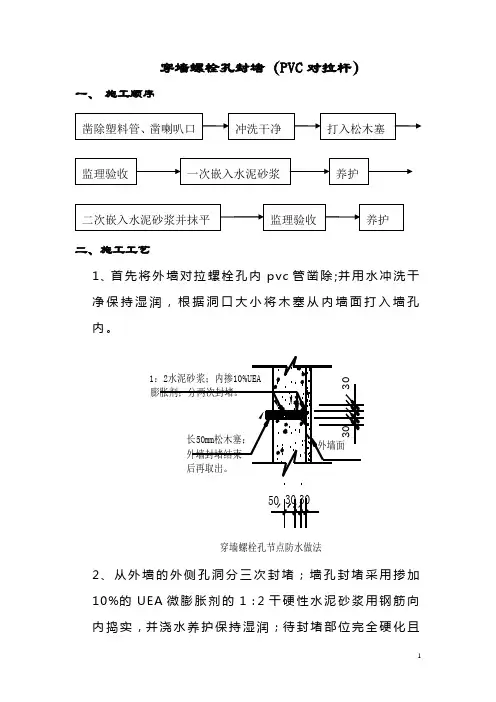

外墙穿墙螺栓孔封堵(PVC对拉杆)
3030外墙面
503030
长50mm松木塞；
外墙封堵结束
后再取出。
1：2水泥砂浆；内掺10%UEA
膨胀剂；分两次封堵。
穿墙螺栓孔节点防水做法
渗漏后，方可进行外墙面施工。
3、施工时应严格控制干硬性膨胀砂浆水灰比；一般要
求砂浆配制以“手捏成团、落地开花”为准。
4、穿墙孔封堵采用“由内向外”逐层分段捣实。
5、外墙穿墙螺栓孔封堵均采用分段作业；按每两层为
一流水段。
6、在每一段外墙穿墙螺栓孔封堵全部完成后；应做好
淋水试验；经检查无渗漏后方可进行外墙抹灰工程施工。
三、施工过程控制
1、施工前现场个专业工长；应提前向工人作好具有针
对性的质量技术交底。
2、在要求的检验和试验未完成或检验报告未收到之前，
施工部门不得安排下道工序施工。
3、施工时按由上而下的顺序逐层进行，施工完一层即
按施工及验收规范进行自我验收，合格后再邀请现场监理进行隐蔽验收。

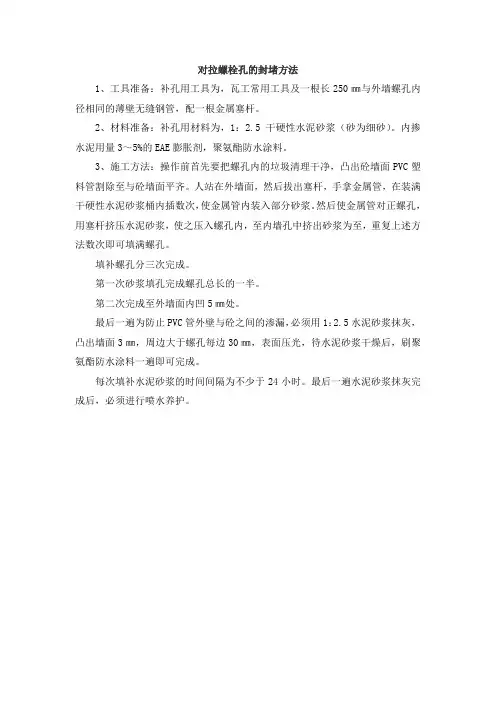

对拉螺栓孔的封堵方法
对拉螺栓孔的封堵方法
1、工具准备：补孔用工具为，瓦工常用工具及一根长250㎜与外墙螺孔内径相同的薄壁无缝钢管，配一根金属塞杆。
2、材料准备：补孔用材料为，1：2.5干硬性水泥砂浆（砂为细砂）。
内掺水泥用量3～5%的EAE膨胀剂，聚氨酯防水涂料。
3、施工方法：操作前首先要把螺孔内的垃圾清理干净，凸出砼墙面PVC塑料管割除至与砼墙面平齐。
人站在外墙面，然后拔出塞杆，手拿金属管，在装满干硬性水泥砂浆桶内插数次，使金属管内装入部分砂浆。
然后使金属管对正螺孔，用塞杆挤压水泥砂浆，使之压入螺孔内，至内墙孔中挤出砂浆为至，重复上述方法数次即可填满螺孔。
填补螺孔分三次完成。
第一次砂浆填孔完成螺孔总长的一半。
第二次完成至外墙面内凹5㎜处。
最后一遍为防止PVC管外壁与砼之间的渗漏，必须用1：2.5水泥砂浆抹灰，凸出墙面3㎜，周边大于螺孔每边30㎜，表面压光，待水泥砂浆干燥后，刷聚氨酯防水涂料一遍即可完成。
每次填补水泥砂浆的时间间隔为不少于24小时。
最后一遍水泥砂浆抹灰完成后，必须进行喷水养护。
外墙保温一体模板 对拉螺栓孔封堵的工法
外墙保温一体模板对拉螺栓孔封堵的工法
外墙保温一体模板是一种集保温、防水、抗震、防火等功能于一体的建筑保温材料。
在安装外墙保温一体模板时，常常会遇到拉螺栓孔需要进行封堵的情况。
拉螺栓孔的封堵工法一般有以下几种方法：
1. 填塞法：将防水密封胶或清洁填充物填充到孔洞中，直至孔洞处于平面与外墙保温一体模板齐平。
2. 扩孔法：根据实际需要，在外墙保温一体模板上开孔，使孔洞的直径比实际拉螺栓直径稍大，然后将模板与墙面进行粘结，填充防水密封胶等材料，最后将拉螺栓紧固。
3. 封堵法：使用专用的封堵材料对拉螺栓孔进行封堵，比如使用防水胶、填缝胶或专用的堵漏胶。
4.预埋法：在进行外墙保温一体模板安装前，提前在墙面上预
埋螺纹管或其他类型的拉螺栓孔让其突出表面，并在安装模板时将孔口进行封堵。
无论采用哪种方法，都需要确保封堵结构牢固可靠，以避免因拉螺栓孔的温度变化或水分侵入而导致保温层的破坏。
在选择封堵材料时，应根据实际需要考虑其耐候性、耐化学性、耐热性等因素。
同时，在施工过程中要注意严格按照相关规范和要求进行操作，确保施工质量和效果。
现代高层建筑对拉螺栓孔封堵方法汇总
现代高层建筑的对拉螺栓孔应如何封堵方法一：1、工具准备：补孔用工具为，瓦工常用工具及一根长250㎜与外墙螺孔内径相同的薄壁无缝钢管，配一根金属塞杆。
2、材料准备：补孔用材料为，1：2.5干硬性水泥砂浆（砂为细砂）。
内掺水泥用量3～5%的EAE膨胀剂，聚氨酯防水涂料。
3、施工方法：操作前首先要把螺孔内的垃圾清理干净，凸出砼墙面PVC 塑料管割除至与砼墙面平齐。
人站在外墙面，然后拔出塞杆，手拿金属管，在装满干硬性水泥砂浆桶内插数次，使金属管内装入部分砂浆。
然后使金属管对正螺孔，用塞杆挤压水泥砂浆，使之压入螺孔内，至内墙孔中挤出砂浆为至，重复上述方法数次即可填满螺孔。
填补螺孔分三次完成。
第一次砂浆填孔完成螺孔总长的一半。
第二次完成至外墙面内凹5㎜处。
最后一遍为防止PVC管外壁与砼之间的渗漏，必须用1：2.5水泥砂浆抹灰，凸出墙面3㎜，周边大于螺孔每边30㎜，表面压光，待水泥砂浆干燥后，刷聚氨酯防水涂料一遍即可完成。
每次填补水泥砂浆的时间间隔为不少于24小时。
最后一遍水泥砂浆抹灰完成后，必须进行喷水养护。
方法二：5.1施工工艺：螺栓孔及孔眼周边垃圾清理→用直径16的电钻将孔眼扩成喇叭口形→冲洗湿润→外墙外侧孔眼膨胀水泥砂浆封堵密实→孔内发泡剂发泡→墙内层发泡剂清理→墙内侧膨胀水泥砂浆封堵→养护→墙外侧聚氨酯三遍防水处理。
⑴用铲刀将露出墙面的PVC管清理干净，孔眼周边残余灰浆清理。
用毛刷扫净。
⑵用直径16的电钻将孔眼扩成喇叭口形，深度20mm，外口直径30mm。
⑶提前一天用水进行冲洗湿润。
⑷用1:1膨胀水泥砂浆从外墙外侧进行封堵入孔内50mm，用Φ10圆钢捣实与墙面抹平。
⑸隔天膨胀水泥砂浆达到一定强度后从墙内侧将泡沫胶管深入螺栓孔底部进行发泡灌注，灌注深度至距离墙面40mm。
⑹用铲刀将残余发泡剂清理干净。
⑺墙内侧用1:1膨胀水泥砂浆将剩余40mm孔洞堵实，用Φ10圆钢捣实与墙面抹平。
⑻螺栓孔用膨胀水泥砂浆封堵后进行淋水养护一般控制在3天。
全现浇混凝土外墙对拉螺栓孔封堵施工工法(2)
全现浇混凝土外墙对拉螺栓孔封堵施工工法全现浇混凝土外墙对拉螺栓孔封堵施工工法一、前言全现浇混凝土外墙对拉螺栓孔封堵施工工法是一种针对建筑外墙结构中使用的拉螺栓孔进行封堵的施工工法。
通过封堵拉螺栓孔，可以提高建筑物的整体牢固性、防水性和隔热性能。
二、工法特点1. 该工法采用了现浇混凝土封堵孔洞，能够保证封堵的牢固性和密闭性。
2. 通过现场施工可以确保封堵孔洞的质量和适应性。
三、适应范围该工法适用于各种不同类型的建筑物外墙结构，包括高层建筑、办公楼、商业综合体等。
四、工艺原理此工法的施工工艺与实际工程之间存在紧密的联系。
首先，需要对施工工法进行理论分析与解释，明确其理论依据和实际应用。
然后，采取相应的技术措施，确保施工过程中的质量问题得到解决。
五、施工工艺1. 准备工作：清理孔洞和周围的灰渣、油污等杂物，确保孔洞周围干净整洁。
2. 搭建脚手架：在孔洞周围搭建脚手架，并安装必要的安全设施，确保施工过程中的安全。
3. 基层处理：对孔洞周围的基层进行处理，确保基层的平整度和牢固性。
4. 混凝土浇筑：将混凝土按照设计配比进行混合，并进行现场浇筑，填充孔洞。
5. 养护：在混凝土浇筑完毕后，进行养护操作，以提高混凝土的强度和耐久性。
6. 整体验收：对施工工程进行整体验收，确保质量符合设计要求。
六、劳动组织1. 施工队伍：需要组织一支具备相关施工经验和技能的施工队伍，保证施工质量。
2. 分工合作：根据工艺要求，合理分工合作，确保施工进度和质量。
七、机具设备1. 施工脚手架：用于搭建脚手架，提供施工人员的工作平台。
2. 混凝土搅拌机：用于混合混凝土材料。
3. 搅拌车：用于将混凝土材料运送到施工现场。
4. 封堵工具：用于封堵拉螺栓孔洞。
八、质量控制1. 混凝土配比：按照设计要求进行混凝土配比，确保混凝土的强度和质量。
2. 混凝土浇筑：在混凝土浇筑过程中，要注意浇筑的均匀性和充实度。
3. 养护措施：在混凝土浇筑完毕后，进行养护操作，提高混凝土的强度和耐久性。
主楼及地下车库对拉螺栓孔封堵施工方案
主楼及地下车库对拉螺栓孔封堵施工方案主楼及地下车库墙体对拉螺栓孔封堵施工方案主楼及地下车库墙体对拉螺栓孔封堵施工方案一、地下室结构外墙对拉螺栓孔封堵方案1、将螺栓孔内杂物清理干净，必要时用吹风机吹出内部灰尘等杂物；2、采用1：3水泥砂浆掺微膨胀剂进行封堵。
要求封堵必须填实，填实采用适宜的圆钢自制工具或焊条等工具进行充分顶压；3、封堵砂浆表面与墙面平齐，且必须用铁抹子抹平压光；4、待封堵部位砂浆干燥后，表面涂抹聚氨酯防水涂料2遍，涂抹面积100×100mm。
二、地上主体结构外墙对拉螺栓套管封堵方案1、用吹风机吹或8号铁线绑布条穿套管来回反复拉动将内部灰尘等杂物清净；2、所有套管用干硬性砂浆或适宜粒径的石子将一端进行半封堵（即达到套管稍有透气性），注意：封堵砂浆不能过浅，以进套管30～50mm为宜，若采用石子封堵，石子要能在套管内卡紧，以防止下道工序（喷聚氨酯发泡）将砂浆或石子顶出；3、待封堵砂浆干燥达到强度（用石子封堵的卡紧即可）后，由套管未封堵一端向封堵端喷专用聚氨酯防水发泡剂，喷发泡剂要连续，并冒出套管未封堵端部分；4、待所喷发泡剂干燥后，用铁抹子将冒出套管部分铲平，用1：3水泥砂浆掺微膨胀剂将套管室内端进行抹平压光处理。
三、内墙对拉螺栓套管封堵方案1、用吹风机吹或8号铁线绑布条穿套管来回反复拉动将内部灰尘等杂物清净；2、所有套管用干硬性砂浆或适宜粒径的石子将一端进行半封堵，砂浆干燥上强度后，采用1：3水泥砂浆掺微膨胀剂进行完全封堵。
要求封堵必须填实，填实采用适宜的圆钢自制工具或焊条等工具进行充分顶压；3、封堵砂浆表面与墙面平齐，且必须用铁抹子抹平压光。
Xx项目部2016年3月21日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、 工程概况 错误!未指定书签。
二、 编制依据 错误!未指定书签。
三、 内墙对拉螺杆孔处理 错误!未指定书签。
四、 地上外墙对拉螺杆孔处理 错误!未指定书签。
五、 地下室外墙及人防区对拉螺杆孔的处理 错误!未指定书签。
六、 施工要点及质量要求 4
七、 施工质量保证措施 4
八、 施工安全措施 错误!未指定书签。
对拉螺栓孔封堵方案
一、 工程概况
此部分为工程概况
本方案的编制是针对对拉螺杆孔洞的封堵。
在剪力墙及暗柱模施工过程中采用的螺杆附带PVC套管，便于穿墙螺杆的再次
利用，另外防止拆模时破坏墙体结构。模板拆除后，内外剪力墙体上留下了部分对
拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔
的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，把质量隐患
消灭在萌芽状态，确保工程无渗漏。从施工方面分析原因，提出来针对性的措施，
结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。
二、 编制依据
《建筑工程施工质量验收统一标准》GB50300-2016
《地下工程防水技术规范》GB50108-2016
三、 内墙对拉螺杆孔处理
1、工艺流程：清理孔内浮灰→钢丝刷刷毛→洒水湿润→两侧同时填塞干硬性水
泥砂浆→抹平。
2、内墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢丝刷将周
围刷毛，用水冲洗湿润，用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成
圆饼状并凸出墙面2mm。
3、穿墙对拉螺杆孔洞必须逐个封堵密实。
4、封堵的水泥砂浆必须压到墙体中部并压实。
5、封堵的砂浆必须养护必须及时养护。
四、 地上外墙对拉螺杆孔处理
1、工艺流程：清理孔内浮灰→钢丝刷刷毛→墙体中部发泡沫胶的封堵
→墙体两侧填塞微膨胀干硬性水泥砂浆→抹平→外墙外侧涂刷防水涂料。
2、外墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢
丝刷将周围刷毛，用水冲洗湿润。
3、清理干净后用聚氨酯发泡封堵外墙对拉螺栓孔，在墙两边预留
20~30mm。
4、待发泡胶干硬后用微膨胀干硬性水泥砂浆封堵（砂浆配比同墙体抹
灰砂浆配比）。
5、待砂浆干燥后，用聚氨酯涂膜防水涂料在对拉螺栓孔处涂刷三遍，
每遍1mm厚，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为
白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆
形。
6、穿墙对拉螺杆孔洞必须逐个封堵密实。
7、封堵的砂浆必须及时养护。
五、 地下室外墙及人防区对拉螺杆孔的处理
1、工艺流程：剔除橡胶塞→割除螺杆→浇水润湿→墙体两侧填塞微膨
胀干硬性水泥砂浆→抹平→外墙外侧涂刷防水涂料。
2、外墙抹灰施工前先将止水螺杆橡胶塞剔除，形成喇叭形凹槽，用磨
光机将螺杆外露部分切割掉。
3、用水冲洗湿润后用微膨胀干硬性水泥砂浆封堵（砂浆配比同墙体抹
灰砂浆配比）。
4、待砂浆干燥后，用聚氨酯涂膜防水涂料在对拉螺栓孔处涂刷三遍，
每遍1mm厚，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为
白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆
形。
5、穿墙对拉螺杆孔洞必须逐个封堵密实。
6、封堵的砂浆必须及时养护。
六、 施工要点及质量要求
1. 孔边松散混凝土必须凿除。
2. 在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂物，及油渍，并凿
成毛面。
3. 冲洗时须用钢丝刷清理。
4. 冲洗完后，应等没有明水时再封堵，但封堵前应保持湿润。
5. 砂浆封堵必须饱满密实，与先浇捣的混凝土连接应牢固。
6.砂浆应及时进行养护，并检查是否有细微裂缝或空鼓。
七、 施工质量保证措施
1. 对班组进行施工技术交底。
2. 发现有细微裂缝或空鼓应该及时整改，没完成不能进行下道工序。
3. 施工中作好各种施工记录及过程报验工作，确保过程受控。
八、 施工安全措施
1. 在凿喇叭口和用电焊割除螺杆时，施工面下方应做好周边防护，防止凿
除的混凝土，或割除的螺杆砸到下方施工人。
2. 在使用电焊过程中应当注意防火。
3. 对施工临边进行防护、施工机械进行检查维修保养，确保安全运行。
4. 施工过程中安全员进行跟踪检查，发现隐患及时处理。
5. 作业人员要严格遵守劳动纪律，覆行自己的岗位职责，工作中不擅自脱
岗、不打闹、不睡觉、上班前不喝酒。
6. 作业人员进入施工现场必须穿戴劳动保护用品，严格执行职工安全规则。
7. 施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、乱放。??
