重庆桥梁施工及其质量控制要点重庆交通大学

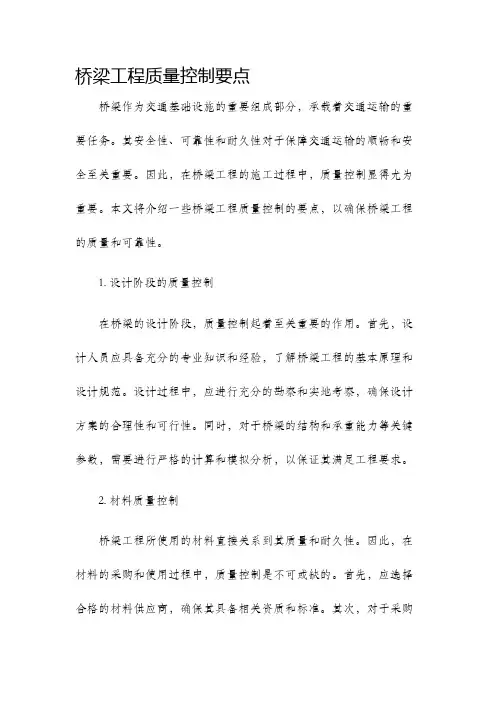

桥梁工程质量控制要点
桥梁工程质量控制要点桥梁作为交通基础设施的重要组成部分，承载着交通运输的重要任务。
其安全性、可靠性和耐久性对于保障交通运输的顺畅和安全至关重要。
因此，在桥梁工程的施工过程中，质量控制显得尤为重要。
本文将介绍一些桥梁工程质量控制的要点，以确保桥梁工程的质量和可靠性。
1. 设计阶段的质量控制在桥梁的设计阶段，质量控制起着至关重要的作用。
首先，设计人员应具备充分的专业知识和经验，了解桥梁工程的基本原理和设计规范。
设计过程中，应进行充分的勘察和实地考察，确保设计方案的合理性和可行性。
同时，对于桥梁的结构和承重能力等关键参数，需要进行严格的计算和模拟分析，以保证其满足工程要求。
2. 材料质量控制桥梁工程所使用的材料直接关系到其质量和耐久性。
因此，在材料的采购和使用过程中，质量控制是不可或缺的。
首先，应选择合格的材料供应商，确保其具备相关资质和标准。
其次，对于采购的材料，应进行严格的检测和试验，以确保其满足设计要求和国家标准。
在使用过程中，要加强对材料的保护和管理，避免受潮、变形等情况影响桥梁工程的质量。
3. 施工工艺和方法的质量控制桥梁工程的施工工艺和方法直接关系到施工质量和效率。
因此，在施工过程中，应严格按照设计要求和施工规范开展工作。
首先，施工人员要具备丰富的工程经验和专业技能，了解桥梁工程施工的基本流程和特点。
其次，要加强对施工现场的管理和组织，确保施工过程中的安全和质量。
同时，要注意施工方法的选择和优化，以提高施工效率和质量。
4. 质量检测和监控在桥梁工程的施工过程中，质量检测和监控是必不可少的环节。
首先，要制定严格的质量检查计划和验收标准，明确检验内容和方法。
其次，要加强对施工过程中各个环节的监控和检测，及时发现和处理问题。
同时，要建立健全的档案管理制度，记录施工过程中的问题和处理情况，以备后期参考和总结。
5. 质量安全管理桥梁工程的质量安全是施工过程中最重要的保障。
要加强对施工人员的培训和教育，提高他们的安全意识和施工技能。
桥梁工程质量控制要点
桥梁工程质量控制要点一、引言桥梁工程是基础设施建设中重要的组成部分，对于保障交通运输的安全和便利具有至关重要的作用。
为了确保桥梁工程的质量，需要制定相应的质量控制要点，以确保施工过程中的质量标准得到满足。
二、质量控制要点1. 设计阶段质量控制要点- 确保设计方案符合相关国家和地区的桥梁设计规范和标准。
- 确保设计方案满足桥梁的使用要求和设计寿命。
- 确保设计方案考虑到地质条件、自然环境和交通流量等因素。
- 确保设计方案经过充分的计算和分析，以确保结构的稳定性和安全性。
- 确保设计方案经过专业审核和评审，以确保设计的准确性和合理性。
2. 施工阶段质量控制要点- 确保施工过程中的材料符合相关标准和规范。
- 确保施工过程中的工艺符合相关标准和规范。
- 确保施工过程中的施工设备和机械的质量和性能符合要求。
- 确保施工过程中的施工人员具备相应的资质和经验。
- 确保施工过程中的施工现场的安全和环境保护得到有效控制。
3. 质量检测要点- 对施工过程中的材料进行抽样检测，确保其质量符合标准。
- 对施工过程中的工艺进行监督和检测，确保施工质量符合要求。
- 对施工过程中的关键节点进行质量检测，确保结构的稳定性和安全性。
- 对施工过程中的施工设备和机械进行定期检测和维护，确保其性能符合要求。
4. 质量验收要点- 对施工完成的桥梁进行全面的质量验收，确保其质量符合设计要求。
- 对施工完成的桥梁进行静载试验和动载试验，确保其结构的稳定性和安全性。
- 对施工完成的桥梁进行环境保护和安全评估，确保其对周围环境和交通的影响得到有效控制。
5. 质量管理要点- 建立健全的质量管理体系，确保质量管理工作的科学性和规范性。
- 建立质量管理责任制，明确各级人员的质量管理职责和权限。
- 建立质量管理档案，对施工过程中的质量管理工作进行记录和归档。
- 建立质量管理评估制度，对质量管理工作进行定期评估和改进。
三、结论桥梁工程质量控制是保障桥梁工程质量的重要手段，通过制定和实施相应的质量控制要点，可以有效地提高桥梁工程的质量，确保其结构的稳定性和安全性。

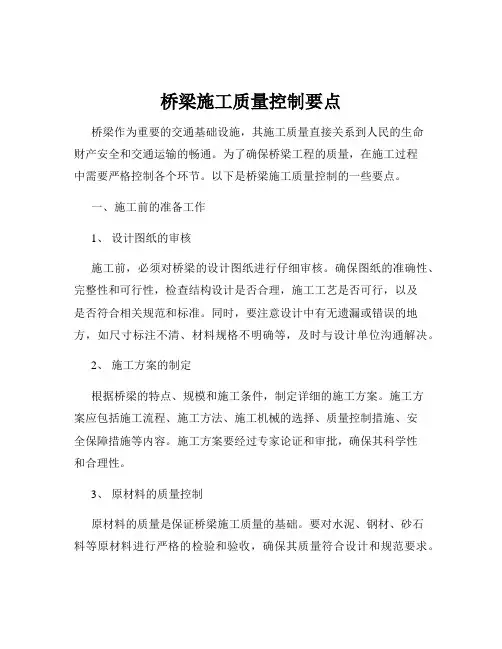

桥梁施工质量控制要点
桥梁施工质量控制要点桥梁作为重要的交通基础设施，其施工质量直接关系到人民的生命财产安全和交通运输的畅通。
为了确保桥梁工程的质量，在施工过程中需要严格控制各个环节。
以下是桥梁施工质量控制的一些要点。
一、施工前的准备工作1、设计图纸的审核施工前，必须对桥梁的设计图纸进行仔细审核。
确保图纸的准确性、完整性和可行性，检查结构设计是否合理，施工工艺是否可行，以及是否符合相关规范和标准。
同时，要注意设计中有无遗漏或错误的地方，如尺寸标注不清、材料规格不明确等，及时与设计单位沟通解决。
2、施工方案的制定根据桥梁的特点、规模和施工条件，制定详细的施工方案。
施工方案应包括施工流程、施工方法、施工机械的选择、质量控制措施、安全保障措施等内容。
施工方案要经过专家论证和审批，确保其科学性和合理性。
3、原材料的质量控制原材料的质量是保证桥梁施工质量的基础。
要对水泥、钢材、砂石料等原材料进行严格的检验和验收，确保其质量符合设计和规范要求。
建立原材料的进场检验制度，对每一批原材料都要进行抽样检测，不合格的原材料坚决不得使用。
4、施工人员的培训施工人员的素质和技能水平直接影响施工质量。
在施工前，要对施工人员进行技术培训和安全教育，使其熟悉施工工艺和质量要求，掌握施工操作要点，提高质量意识和安全意识。
二、基础施工质量控制1、桩基础施工桩基础是桥梁的重要基础形式之一。
在桩基础施工中，要控制好桩位的准确性、桩身的垂直度和桩的承载力。
灌注桩施工时，要控制好泥浆的比重、孔底沉渣厚度、钢筋笼的制作和安装质量以及混凝土的灌注质量。
预制桩施工时，要控制好桩的预制质量、吊运和沉入过程中的垂直度和稳定性。
2、扩大基础施工扩大基础施工时，要注意基底的处理，确保基底的承载力符合设计要求。
要控制好基础的尺寸、标高和混凝土的浇筑质量，避免出现蜂窝、麻面、裂缝等质量问题。
3、承台施工承台施工要注意钢筋的绑扎质量、模板的安装质量和混凝土的浇筑质量。
要保证钢筋的间距、数量和焊接质量符合设计要求，模板的平整度和垂直度符合规范要求，混凝土的振捣密实，避免出现漏振和过振现象。
桥梁工程施工质量卡控要点
桥梁工程施工质量卡控要点1.施工图纸：对比施工图纸和设计图纸，确保施工图纸符合设计要求，对桥梁结构、尺寸和材料等进行检查。
2.材料选择：严格按照设计要求选择和采购桥梁建设所需的材料，对材料确认其质量和合格证明，杜绝使用劣质材料。
3.基坑施工：基坑开挖前，确保勘察和测量工作合理准确，下达开挖指令；开挖过程中，进行监测和测量，确保坑底平整。
4.地基处理：对于软弱地基，进行加固和处理，确保桥梁稳定可靠；采用掺有添加剂的砂土，提高地基的稳定性和承载能力。
5.基础施工：按照设计要求建立桩基和墩台，施工过程中需进行监测和检测，确保基础的质量。
6.桥墩施工：注重墩顶标高和水平控制，加强立柱和墩台之间的连接，确保墩台的稳定性。
7.桥面施工：选用合适的材料进行桥面铺装，确保桥面整体平整、防滑，并符合设计要求。
8.桥梁支座施工：施工支座时，要认真检查支座的制造、安装和调节，确保支座功能正常。
9.桥梁伸缩缝施工：伸缩缝的施工应按照设计要求进行，确保伸缩缝能够适应桥梁的伸缩变形。
10.桥梁防水处理：对于桥梁结构的防水处理，采用防水材料和施工技术，确保桥梁的耐久性和安全性。
11.施工质量检测：加强对施工质量的检测和监控，包括强度、平整度、倾斜度、风雨航行性等指标的检测，确保施工质量合格。
12.质量验收：施工完成后，对桥梁工程进行质量验收，确保质量符合相关标准和要求。
总结起来，桥梁工程施工质量卡控要点包括施工图纸、材料选择、基坑施工、地基处理、基础施工、桥墩施工、桥面施工、支座施工、伸缩缝施工、防水处理、质量检测和质量验收。
通过严格卡控这些要点，可以确保桥梁工程的质量，同时也能提高桥梁的安全性和耐久性。
桥梁工程质量控制要点(一)
桥梁工程质量控制要点（一）引言概述：桥梁工程是现代交通建设中非常重要的一部分，其质量控制对于确保桥梁工程的安全和可靠性至关重要。
本文将从不同角度阐述桥梁工程质量控制的要点，旨在为相关从业人员提供参考和指导。
正文：一、设计阶段的质量控制要点：1.确保桥梁设计符合相关规范和标准；2.进行充分、科学的勘察和资料收集，准确了解工程环境和地质条件等；3.合理确定桥梁类型、跨度和布局，根据实际需求进行结构参数设计；4.进行全面的荷载计算和结构分析，确保桥梁能够承受设计使用寿命内的荷载；5.加强设计文件审核和技术交流，确保设计方案的科学性和可行性。
二、施工阶段的质量控制要点：1.严格执行施工方案和有关规范，确保施工过程的安全和质量；2.对材料进行严格的进场检验，确保材料的质量符合标准要求；3.进行合理的施工工序安排，减少施工过程中可能出现的质量问题；4.加强施工过程中的质量检查和监督，及时发现和纠正质量问题；5.确保桥梁的施工质量与设计要求一致，达到设计寿命要求。
三、材料质量控制要点：1.严格执行有关材料的标准和规范，不使用劣质材料；2.对进场材料进行严格检验，包括外观、尺寸、性能等方面；3.对常用材料进行抽样检测，确保其质量符合标准；4.加强对材料仓库的管理，防止湿度、温度等因素影响材料质量；5.材料的储存和运输要符合标准要求，避免产生质量问题。
四、施工工艺质量控制要点：1.采用科学合理的施工工艺，确保施工过程中的关键环节可控；2.加强施工技术人员的培训和管理，确保施工操作规范和技术精湛；3.使用先进的施工设备和工具，提高施工效率和质量；4.进行合理的施工过程控制，包括施工顺序、施工方法等；5.加强工艺记录和施工质量检查，及时发现并纠正质量问题。
五、验收和抽查质量控制要点：1.严格按照规范和相关标准进行桥梁验收，确保施工质量符合要求；2.定期进行抽查和监督检查，发现和处理施工质量问题；3.加强桥梁安全检测和评估，确保桥梁安全运行；4.进行技术交流和经验总结，提高质量控制水平；5.建立健全档案资料，为后续维护和管理提供参考依据。
桥梁施工质量控制要点
桥梁施工质量控制要点桥梁作为交通运输的重要组成部分，其施工质量直接关系到桥梁的使用寿命和安全性。
为了确保桥梁施工质量达到标准要求，需要进行全面的质量控制。
下面将介绍桥梁施工质量控制的要点。
一、施工前的准备工作1. 施工方案制定：根据设计方案和施工要求，制定详细的施工方案，明确施工过程中的工序、工艺和施工顺序。
2. 材料准备：选择符合标准要求的建筑材料，进行严格的材料检验和测试，确保材料的质量和性能满足设计要求。
3. 人员培训：对参与桥梁施工的工人进行培训，提高其施工技能和安全意识，确保施工过程中的安全性和质量。
二、施工过程中的质量控制1. 施工现场管理：建立施工现场管理制度，包括施工场地的布置、施工设备的选择和使用、施工人员的管理等，确保施工过程安全有序。
2. 工序控制：在每个施工工序进行前，要进行详细的工序计划和技术交底，确保施工按照规定的工序、工艺进行，避免出现疏漏和错误。
3. 施工质量检验：在施工过程中，要定期进行质量检验，包括材料的抽样检测、工程的现场检查和实验室试验等，确保施工质量符合标准要求。
4. 质量记录和报告：对施工过程中的重要工序和检验结果进行记录和报告，形成施工质量档案，便于后期的质量追溯和评估。
三、施工后的质量评估和验收1. 施工质量评估：对完成的桥梁进行全面的质量评估，包括结构的安全性、施工工艺的合理性、工程质量的符合性等，评估结果作为桥梁的质量评价依据。
2. 验收标准和程序：制定桥梁验收的标准和程序，明确验收的要求和流程，包括验收人员的资格和验收的内容，确保验收过程公正、客观和科学。
3. 验收报告和档案：对桥梁的验收结果进行记录和报告，形成桥梁质量验收报告和档案，作为桥梁使用和维护的依据。
四、质量问题的处理和整改1. 发现质量问题及时处理：对施工过程中发现的质量问题，要及时纠正和处理，避免问题扩大和影响整体施工质量。
2. 整改措施的制定：针对施工过程中的质量问题，制定相应的整改措施，明确责任和时间节点，确保问题得到彻底解决。
桥梁施工质量控制要点
桥梁施工质量控制要点桥梁作为重要的交通设施，承载着人们出行的重任。
为了确保桥梁的稳固和安全，施工质量的控制显得尤为重要。
本文将从多个方面探讨桥梁施工质量控制的要点，旨在为业界提供一些有益的参考。
第一部分：基础施工质量控制桥梁的基础是确保桥梁稳固的重要组成部分。
在基础施工过程中，要注意以下几个要点。
首先，施工方需要详细了解土地的地质情况，对于不同的地质条件采取相应的处理措施。
其次，合理选择施工材料，确保基础的承载能力和稳定性。
最后，要严格控制施工过程中的浇筑比例和振捣程度，保证基础的均匀和牢固。
第二部分：桥墩施工质量控制桥墩是承受桥梁上部结构重量的主要组成部分。
在桥墩施工过程中，质量控制是至关重要的。
首先，要确保桥墩的标高和位置准确无误，采取合适的措施避免误差积累。
其次，用于浇筑桥墩的混凝土材料应符合相关标准，保证其强度和耐久性。
此外，还要注重桥墩的防水措施，防止雨水和地下水渗入，导致桥墩损坏。
第三部分：墩台连续梁施工质量控制墩台连续梁作为桥梁的重要部分，需要进行严格的质量控制。
在施工过程中，应注重墩台结构的准确、稳固和耐久。
同时，加强墩台与连续梁的连接部分的施工质量控制，确保连接处的牢固和稳定。
此外，还要注意墩台的防腐、防水和抗震设计，提高桥梁的安全性和耐久性。
第四部分：桥面铺装质量控制桥梁的桥面铺装也是施工中必须重视的环节。
在桥面铺装过程中，要注意以下几个要点。
首先，选择合适的铺装材料，确保其耐久性和防滑性。
其次，对于不同的桥面形式，采取相应的施工方法和工艺。
最后，要严格控制铺装厚度和平整度，保证行车的舒适性和安全性。
第五部分：桥梁防护处理质量控制为了确保桥梁的防腐、防水和抗震等性能，桥梁防护处理是必不可少的。
在施工过程中，要严格按照相关规范进行施工。
首先，选择合适的防护材料和方法，严密包覆桥梁表面，确保其耐久性和防护效果。
其次，加强对桥梁构件的抗震处理，提高桥梁的抗震能力。
最后，进行严密的防水处理，防止雨水和地下水渗入桥梁，导致损坏。
桥梁工程桥梁施工质量的控制要点(完整版)
桥梁工程桥梁施工质量的控制要点(完整版)范本1：正文：一、桥梁工程质量控制的重要性桥梁工程作为基础设施建设的重要组成部分，其质量控制十分重要。
通过严格控制施工过程中的各个环节，能够确保桥梁的使用安全和寿命。
本章将介绍桥梁工程质量控制的要点。
二、施工前期质量控制1.地质勘察：对桥梁的地质条件进行详细的勘察，了解地基的稳定性和承载力。
对于地基条件不理想的情况，应采取相应的加固措施。
2.设计审查：对桥梁的设计文件进行审查，确保设计方案符合相关的规范和标准，并满足使用要求。
3.原材料选择：选用合适的原材料，确保其质量符合标准要求。
特别要注意钢材的质量控制，防止出现裂纹、氧化等质量问题。
三、施工中期质量控制1.基础施工：在桥梁的基础施工中，要确保施工质量符合规范要求。
如混凝土浇筑要控制好坍落度和加水率，确保混凝土强度符合要求。
2.桥墩、墩台施工：要注意墩柱的垂直度和水平度，确保墩身的垂直度符合规范要求；确保墩台的平整度和水平度符合要求。
3.桁架梁施工：要控制好梁的弯曲度和挠度，确保其在荷载作用下不产生超限变形。
四、施工后期质量控制1.防水层施工：对桥梁的防水层进行施工，确保其完整性和密封性，防止水直接进入桥梁结构。
2.防止裂缝：对桥梁进行防裂处理，避免出现裂缝，同时对已有的裂缝进行修复。
3.验收检测：在施工完成后进行验收检测，确保桥梁的质量达到规定标准。
附件：1. 桥梁工程施工图纸2. 桥梁工程质量检测记录表法律名词及注释：1. 建设工程质量管理条例：国家对于建设工程质量管理工作的法律依据，规定了建设工程质量管理的要求和责任。
2. 建设工程质量验收规范：国家规定的建设工程质量验收的标准，包括工程质量检验、工程质量评定等内容。
范本2：正文：一、桥梁工程质量控制的重要性桥梁工程的质量控制是确保桥梁安全和可靠使用的关键。
本章将详细介绍桥梁工程质量控制的要点。
二、施工前期质量控制1.地质勘察：对桥梁的地质条件进行详细勘察，并针对地质条件制定相应的施工方案和基础加固措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土中空气被包裹在马蹄部分，不宜溢出形成气泡
外加剂质量差（如早强剂、减水剂），也可能是外加
剂失效（具有较强的时效性）； 外加剂与混凝土相容性差； 振捣时间控制不当（人为估计，最好用秒表精确控制） 外观颜色不一致（原材料含泥量偏大、外加剂问题）。
（2）原材料与混凝土强度偏低
梁端与桥台相抵——无法自由伸缩
（5）梁体常见裂缝与成因
T梁、小箱梁顶面裂缝多由混凝土收缩引起（裂缝 分布不规则），可采取拉毛、加强养护来处置 横隔板与翼缘板、肋板交汇处裂缝（设圆弧过渡、 倒角，能有效克服） 肋板竖向裂缝（台座不均匀沉降，容易断梁！） 张拉后梁端开裂（常见） 拆模不当引起的裂缝 梁场排水不畅
（3）混凝土强度检测与处理方法
回弹法
钻芯取样法
蒸养法：通过对混凝土蒸汽养护来提高强度 延时法：有些混凝土因外加剂影响，强度发展缓慢，需 要足够时间才能达到设计强度 强度不足的处理方法（需设计单位同意并完成以下工作）
降低强度验算法；
降低强度，并计入桥面铺装受力验算法（已没有富余量）； 加固法 梁体报废
T梁桥按刚性横梁法——横隔板为刚性
如何理解“刚性”？施工中如何去保证？
a)
wa
P
b)
P
wb
c)
P
wc
中梁承受荷载为 P （m =1）
中梁承受荷载 mP
各梁承受荷载P/5(m =1/5)
当一个集中力P作用在中间梁时，没
有横隔梁连接，则中间梁承担P，其 余4片梁不受力（图a）； 当一个集中力P作用在中间梁时，对 刚性横隔梁，每片梁承担P/5（图
（4）混凝土施工
重视混凝土强度，忽视弹性模量（强度、弹模双控） 重视主梁预制，忽视横隔板的施工（包括缺陷处理） 重视桥面铺装层混凝土施工，忽视现浇纵缝施工 梁体长度控制差，造成梁体抵紧（无法实现自由伸 缩），或者梁端缝隙过大（连续桥面铺装层无法施工、 后期开裂）
好难打 掉多余 混凝土！
隔板连接而成； 目的/作用：通过横隔板联结成整体，达到共同受 力和起到分配荷载的作用。
整体性是所有桥梁所追求的最基本也是最重要的要求。 整体性通过横向联系（如横隔板、横系梁等实现，并且要求 他们自身具有足够的强度和刚度）。
1.2
T梁的受力特点与计算理论
国内早期采用少横隔梁建造的桥梁，普遍 出现梁体开裂、振动大等问题。 设计上采用的计算理论和假定：
水泥品质差、性质不稳定 外加剂行业混乱，外加剂质量参差不齐 骨料强度偏低，《高强混凝土结构设计与施工指南》 规定，骨料母体岩石的立方体抗压强度应比所配置的 混凝土强度高20%以上
粗骨料、细骨料混合堆放
水泥和外加剂（如粉煤灰）随意堆放 级配不合理 最终结果：混凝土强度偏低；混凝土不凝固。
长度普遍偏短。
② 管理不够到位。现场询问技术人员或制作工人，一 时找不到钢筋构造图，或回答不上是哪个钢筋。 ③ 钢筋间距偏差较大，随意性较强。 ④ 未按设计要求连接主筋。 ⑤ 漏筋、位置不正确。
钢筋制作中的常见问题
1）箍筋下料长度不够精确，后果是保护层厚度要么偏大要 么偏小，甚至影响受力（如预埋钢板中的U形锚筋）；
修补法
出现在腹板与肋板，腹板、隔板和肋板间的裂缝，在不影响结构安
全的前提下，可采取修补方式封闭，确保耐久性。
因张拉引起的梁端裂缝，采取修补或者凿除再浇筑混凝土进行修补。
试验认证法
梁体出现竖向裂缝，除封闭裂缝外，一般都要采用荷载试验方法验 证该梁能否满足承载力要求（但成本高，不如弃梁）
1.3 常见误区
没有充分理解桥梁设计基本假定
重视主梁施工质量，忽视横隔板的施工质量
主梁施工再好，横隔板施工质量差，或失效，主 梁同样会出现问题。 相反，良好的横隔板施工质量，可以弥补主梁施 工中的某些缺陷。
二、预制梁常见施工通病与解决方法
——以预制T梁桥为例
2.1 预制梁混凝土施工质量
良好的表面处理与纵缝施工
采用砂浆修 补是否可以？
拆模造成（应敲掉，与横隔板现浇混凝土一起浇筑）
收缩裂缝（应彻底凿除）
混凝土裂缝特性
反射性（如，水泥混凝土路面）
外裂缝与内裂缝
外裂缝可以转化为内裂缝（如贴碳纤维布）
内裂缝 外裂缝
（6）梁体裂缝处置方法
凿除法
如梁体顶面、横隔板拆模不当造成的裂缝，应凿除桥面裂缝和已经 有裂缝的横隔板混凝土，然后与桥面铺装层、横隔板现浇缝混凝土 一起浇筑。严禁采用抹浆处置。
预制桥梁施工质量控制要点
周水兴 教授/博士 重庆交通大学桥梁工程系主任 2017年3月18日 南通
报告内容
1. 预制梁桥构造与受力特点 2. 预制梁常见施工通病 3. 桥面铺装层施工通病
4. 施工经验的辨证认识
1）设计是一种有目的的行为。任何一个构造（细节）的 背后都隐藏着某种设计意图，以满足构造、受力、耐久性
（7）预制梁厚度与桥面现浇层关系处理不当
预制梁张拉后会上挠，搁置时间越长、上挠越大， 为保证现浇层厚度，有意减薄预制梁厚度（错误 做法） 明确一次受力与二次受力的关系 正确方法：合理设置反预拱度，尽快安装 预拱度有正负偏差，必须保证预制梁厚度
2.2 钢筋制作检查与常见问题
① 普遍出现箍筋长度或长或短的问题，尤其是弯钩筋
等要求，如箍筋的长度；
2）施工是实现设计意图的具体实践（按图施工）；
3）技术人员要从力学、构造原理、耐久性等方面来理解
和指导施工； 4）任何一个小小的工艺改进，都会提高施工效率与施工
质量，节省工程造价（往往不太重视！）
一、预制梁桥构造与受力特点
1.1 T梁、小箱梁组成与构造要求
T梁桥、小箱梁桥由若干片梁通过桥面湿接缝、横
c）；
实际工程中，横隔梁为非绝对刚性，在P作用下各片梁按复杂
规律受力。如中梁所受荷载为mP，则m必然大于0.2、小于1.0
（图b）。
a)
wa
P
b)
P
wb
c)
P
wc
中梁承受荷载为 P （m =1）
中梁承受荷载 mP
各梁承受荷载P/5(m =1/5)
施工中的指导意义：2#梁受力最为不利，当某片中梁施工质量 相对较差时（仍满足设计要求），将其放在3#位置。
