开关电源公式
开关电源公式-CAL-FENGHAI.-(YICAI)-Company One1

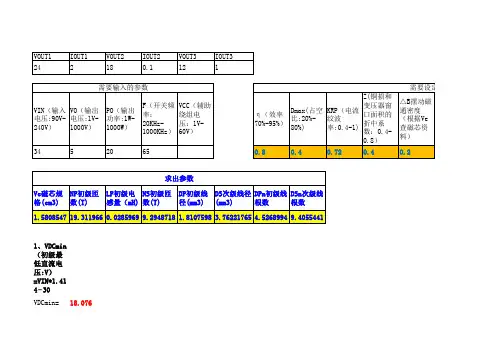

开关电源设计参数1、最大输入功率
2、输入整流桥电流方均根值
3、直流输入电压最大值
4、直流输入电压最小值
5、直流输入电压最小值
6、输入电容放电时间
7、输入电容放电能量
8、输入电容容量
容量经验值选取
115V -2uF/w 230V-1uF /w 85-275V-2-3uF/w 9、直流输入电压最小值
10、一次侧峰值电感电流
11、一次侧电流方均根值
12、一次电感
13、一次绕组匝数
14、二次绕组匝数
15、偏置绕组匝数
16、核算一次电感
17、核算一次侧峰值电感电流
18、核算最大磁通密度
19、核算气隙长度
20、骨架有效宽度
21、绕组有效截面积
22、一次绕组有效截面积
23、一次绕组导线规格
24、二次绕组有效截面积
25、偏置绕组有效截面积
26、一次绕组每层匝数
27、输出整流二极管最高向电压
28、二次电流最大值
29、二次电流方均根值
30、输出电容容量
31、输出滤波电容零频率
32、输出电感
33、启动电阻
34、启动时间
35、吸收网络电压
36、吸收电容
37、吸收电阻
开关电源设计步骤(精)
开关电源设计步骤 步骤1 确定开关电源的基本参数 ① 交流输入电压最小值u min ② 交流输入电压最大值u max ③ 电网频率F l 开关频率f ④ 输出电压V O （V ）：已知 ⑤ 输出功率P O （W ）：已知 ⑥ 电源效率η：一般取80％ ⑦ 损耗分配系数Z ：Z 表示次级损耗与总损耗的比值，Z=0表示全部损耗发生在初级， Z=1表示发生在次级。一般取Z=0.5 步骤2 根据输出要求，选择反馈电路的类型以及反馈电压V FB 步骤3 根据u ，P O 值确定输入滤波电容C IN 、直流输入电压最小值V Imin ① 令整流桥的响应时间tc=3ms ② 根据u ，查处C IN 值 ③ 得到V imin 步骤4 根据u ，确定V OR 、V B ① 根据u 由表查出V OR 、V B 值 ② 由V B 值来选择TVS 步骤5 根据Vimin 和V OR 来确定最大占空比Dmax V OR D m a x = ×100％ V OR +V I m i n －V D S (O N ) ① 设定MOSFET 的导通电压V DS(ON) ② 应在u=umin 时确定Dmax 值，Dmax 随u 升高而减小 步骤6 确定C IN ,V Imin 值
步骤7 确定初级波形的参数 ① 输入电流的平均值I A VG P O I A VG= ηV Imin ② 初级峰值电流I P I A VG I P = (1－0.5K RP )×Dmax ③ 初级脉动电流I R ④ 初级有效值电流I RMS I RMS =I P √D max ×(K RP 2/3－K RP +1) 步骤8 根据电子数据表和所需I P 值 选择TOPSwitch 芯片 ① 考虑电流热效应会使25℃下定义的极限电流降低10％，所选芯片的极限电流最小值 I LIMIT(min)应满足：0.9 I LIMIT(min)≥I P 步骤9和10 计算芯片结温Tj ① 按下式结算： Tj ＝[I 2RMS ×R DS(ON)+1/2×C XT ×(V Imax +V OR ) 2 f ]×R θ＋25℃ 式中C XT 是漏极电路结点的等效电容，即高频变压器初级绕组分布电容 ② 如果Tj ＞100℃，应选功率较大的芯片 步骤11 验算I P IP=0.9I LIMIT(min) ① 输入新的K RP 且从最小值开始迭代，直到K RP =1 ② 检查I P 值是否符合要求 ③ 迭代K RP =1或I P =0.9I LIMIT(min) 步骤12 计算高频变压器初级电感量L P ，L P 单位为μH 106P O Z(1－η)+ η L P = × I 2P ×K RP (1－K RP /2)f η 步骤13 选择变压器所使用的磁芯和骨架，查出以下参数： ① 磁芯有效横截面积Sj （cm 2），即有效磁通面积。 ② 磁芯的有效磁路长度l （cm ） ③ 磁芯在不留间隙时与匝数相关的等效电感AL(μH/匝2) ④ 骨架宽带b （mm ） 步骤14 为初级层数d 和次级绕组匝数Ns 赋值 ① 开始时取d ＝2（在整个迭代中使1≤d ≤2） ② 取Ns=1(100V/115V 交流输入)，或Ns=0.6(220V 或宽范围交流输入) ③ Ns=0.6×(V O +V F1) ④ 在使用公式计算时可能需要迭代 步骤15 计算初级绕组匝数Np 和反馈绕组匝数N F ① 设定输出整流管正向压降V F1 ② 设定反馈电路整流管正向压降V F2 ③ 计算N P
关于开关电源设计时的基本问题解答
关于开关电源设计时的基本问题解答 如何为开关电源电路选择合适的元器件和参数？很多未使用过开关电源设计的工程师会对它产生一定的畏惧心理，比如担心开关电源的干扰问题，PCB layout问题，元器件的参数和类型选择问题等。其实只要了解了，使用开关电源设计还是非常方便的。一个开关电源一般包含有开关电源控制器和输出两部分，有些控制器会将MOSFET集成到芯片中去，这样使用就更简单了，也简化了PCB设计，但是设计的灵活性就减少了一些。 开关控制器基本上就是一个闭环的反馈控制系统，所以一般都会有一个反馈输出电压的采样电路以及反馈环的控制电路。因此这部分的设计在于保证精确的采样电路，还有来控制反馈深度，因为如果反馈环响应过慢的话，对瞬态响应能力是会有很大影响。 输出部分设计包含了输出电容，输出电感以及MOSFET等等，这些器件的选择基本上就是要满足性能和成本的平衡，比如高的开关频率就可以使用小的电感值（意味着小的封装和便宜的成本），但是高的开关频率会增加干扰和对MOSFET的开关损耗，从而效率降低。低的开关频率带来的结果则是相反的。 对于输出电容的ESR和MOSFET的Rds_on参数选择也是非常关键的，小的ESR可以减小输出纹波，但是电容成本会增加，好的电容会贵嘛。开关电源控制器驱动能力也要注意，过多的MOSFET是不能被良好驱动的。 一般来说，开关电源控制器的供应商会提供具体的计算公式和使用方案供工程师借鉴的。如何调试开关电源电路？有一些经验可以共享给大家：（1）电源电路的输出通过低阻值大功率电阻接到板内，这样在不焊电阻的情况下可以先做到电源电路的先调试，避开后面电路的影响。（2）一般来说开关控制器是闭环系统，如果输出恶化的情况超过了闭环可以控制的范围，开关电源就会工作不正常，所以这种情况就需要认真检查反馈和采样电路。特别是如果采用了大ESR值的输出电容，会产生很多的电源纹波，这也会影响开关电源的工作的。
最新uc3842开关电源设计流程
u c3842开关电源设计 流程
目的 希望以简短的篇幅，将公司目前设计的流程做介绍，若有介绍不当之处，请不吝指教. 设计步骤: 绘线路图、PCB Layout. 变压器计算. 零件选用. 设计验证. 设计流程介绍(以DA-14B33为例): 线路图、PCB Layout 请参考资识库中说明. 变压器计算: 变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的，以下即就DA-14B33变压器做介绍. 决定变压器的材质及尺寸: 依据变压器计算公式 Gauss x NpxAe LpxIp B 100(max )= B(max) = 铁心饱合的磁通密度(Gauss) Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm 2) B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的power 为 Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power 。 决定一次侧滤波电容: 滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power ，但相对价格亦较高。 决定变压器线径及线数: 当变压器决定后，变压器的Bobbin 即可决定，依据Bobbin 的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm 2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。 决定Duty cycle (工作周期): 由以下公式可决定Duty cycle ，Duty cycle 的设计一般以50%为基准，Duty cycle 若超过50%易导致振荡的发生。 xD Vin D x V Vo Np Ns D (min))1()(-+= N S = 二次侧圈数
12种开关电源拓扑及计算公式
输入输出电压关系 D T Ton Vin Vout == 开关管电流 Iout Iq =(max)1开关管电压 Vin Vds =二极管电流 ) 1(1D Iout Id ?×=二极管反向电压 Vin Vd =12、BOOST 电路 输入输出电压关系 D Ton T T Vin Vout ?= ?=11 开关管电流 11( (max)1D Iout Iq ?×=开关管电压 Vout Vds =二极管电流 Iout Id =1二极管反向电压 Vout Vd =13、BUCK BOOST 电路 输入输出电压关系 D D Ton T Ton Vin Vout ?= ?=1开关管电流 11( (max)1D Iout Iq ?×=开关管电压 Vout Vin Vds ?=二极管电流 Iout Id =1二极管反向电压 Vout Vin Vd ?=1
输入输出电压关系 D D Vin Vout ?= 1开关管电流 )1( (max)1D D Iout Iq ?×=开关管电压 Vout Vin Vds +=二极管电流 Iout Id =1二极管反向电压 Vin Vout Vd +=15、FLYBACK 电路 输入输出电压关系 Lp Iout Vout T D Vin Vout ×××=2开关管电流 (max)1Lp Ton Vin Iq ×= 开关管电压 Ns Np Vout Vin Vds × +=二极管电流 Iout Id =1二极管反向电压 Np Ns Vin Vout Vd × +=16、FORW ARD 电路 输入输出电压关系 D Np Ns T Ton Np Ns Vin Vout ×=×=开关管电流 Iout Np Ns Iq ×= (max)1开关管电压 Vin Vds ×=2二极管电流 D Iout Id ×=1
精通开关电源设计
《精通开关电源设计》笔记 三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dt dI L V =＝T I L ??，推出ΔI ＝V ×ΔT/L 2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间 t OFF 3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。 那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF 4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD →t OFF ＝（1－D ）/f 电流纹波率r P51 52 r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值 ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53 电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面： A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。 B,保证负载电流下降时，工作在连续导通方式P24-26， 最大负载电流时r ’＝ΔI/ I LMAX ,当r ＝2时进入临界导通模式，此时r ＝ΔI/ I x ＝2→ 负载电流I x ＝（r ’ /2）I LMAX 时，进入临界导通模式,例如：最大负载电流3A ，r ’＝0.4，则负载电流为（0.4/2）×3＝0.6A 时，进入临界导通模式 避免进入临界导通模式的方法有1，减小负载电流2，减小电感（会减小ΔI ，则减小r ）3，增加输入电压 P63 电感的能量处理能力1/2×L ×I 2 电感的能量处理能力用峰值电流计算1/2×L ×I 2PK ，避免磁饱和。 确定几个值:r 要考虑最小负载时的r 值 负载电流I L I PK 输入电压范围V IN 输出电压V O 最终确认L 的值 基本磁学原理：P71――以后花时间慢慢看《电磁场与电磁波》用于EMC 和变压器 H 场：也称磁场强度，场强，磁化力，叠加场等。单位A/m B 场：磁通密度或磁感应。单位是特斯拉（T ）或韦伯每平方米Wb/m 2 恒定电流I 的导线，每一线元dl 在点p 所产生的磁通密度为dB ＝k ×I ×dl ×a R /R 2 dB 为磁通密度，dl 为电流方向的导线线元，a R 为由dl 指向点p 的单位矢量，距离矢量为R ，R 为从电流元dl 到点p 的距离，k 为比例常数。 在SI 单位制中k ＝μ0/4π，μ0=4π×10-7 H/m 为真空的磁导率。
开关电源的制作流程
开关电源的制作流程 开关电源（Switch Mode Power Supply，SMPS）具有高效率、低功率、体积小、重量轻等显著优点，代表了稳压电源的发展方向，现已成为稳压电源的主流产品。开关电源的设计与制作要求设计者具有丰富的实践经验，既要完成设计制作，又要懂得调试、测试与分析等。本文章介绍开关电源组成及制作、调试所需的基本步骤和方法。 第一节开关电源的电路组成 开关电源一般是指输入与输出隔离的电源变换器，包括AC/DC电源变换器和DC/DC电源变换器，也称为AC/DC开关电源和DC/DC开关电源。非隔离式DC/DC变换器也属于开关电源，通常称之为开关稳压器。 1、AC/DC开关电源的组成 AC/DC开关电源的典型结构如图1-1-1所示。电源由输入电磁干扰（EMI）滤波器、输入整流/滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。 图1-1-1 AC/DC开关电源的典型结构 其中输入整流/滤波电路、功率变换电路、输出整流/滤波电路和PWM控制器电路是主要电路，其他为辅助电路。有些开关电源中还有防雷击电路、输入过压/欠压保护电路、输出过压保护电路、输出过流保护电路、输出短路保护电路等其他辅助电路。 2. DC/DC开关电源的组成 DC/DC开关电源的组成相对AC/DC开关电源要简单一点，其典型结构如图1-1-2所示。电源由输入滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。当然，有些DC/DC开关电源也会包含其他辅助电路。 图1-1-2 DC/DC开关电源的典型结构
第二节开关电源的制作流程 开关电源的设计与制作要从主电路开始，其中功率变换电路是开关电源的核心。功率变换电路的结构也称开关电源拓扑结构，该结构有多种类型。拓扑结构也决定了与之配套的PWM控制器和输出整流/滤波电路。下面介绍开关电源设计与制作一般流程。 1.解定电路结构(DC/DC变换器的结构) 无论是AC/DC开关电源还是DC/DC开关电源，其核心都是DC/DC变换器。因此，开关电源的电路结构就是指DC/DC变换器的结构。开关电源中常用的DC/DC变换器拓扑结构如下: (1)降压式变换器，亦称降压式稳压器。 (2)升压式变换器，亦称升压式稳压器。 (3)反激式变换器。 (4)正激式变换器。 (5)半桥式变换器。 (6)全桥式变换器。 (7)推挽式变换器。 降压式变换器和升压式变换器主要用于输入、输出不需要隔离的DC/DC变换器中；反激式变换器主要用于输入、输出需要隔离的小功率AC/DC或DC/DC变换器中；正激式变换器主要用于输入/输出需要隔离的较大功率AC/DC或DC/DC变换器中；半桥式变换器和全桥式变换器主要用于输入/输出需要隔离的大功率AC/DC或DC/DC变换器中，其中全桥式变换器能够提供比半桥式变换器更大的输出功率；推挽式变换器主要用于输入/输出需要隔离的较低输入电压的DC/DC或DC/AC变换器中。 顾名思义，降压式变换器的输出电压低于输入电压，升压式变换器的输出电压高于输入电压。在反激式、正激式、半桥式、全桥式和推挽式等具有隔离变压器的DC/DC变换器中，可以通过调节高频变压器的一、二次匝数比，很方便地实现电源的降压、升压和极性变换。此类变换器既可以是升压型，也可以是降压型号，还可以是极性变换型。在设计开关电源时，首先要根据输入电压、输出电压、输出功率的大小及是否需要电气隔离，选择合适的电路结构。 2.选择控制电路(PWM) 开关电源是通过控制功率晶体管或功率场效应管的导通与关断时间来实现电压变换的，其控制方式主要有脉冲宽度调制、脉冲频率调制和混合调制三种。脉冲宽度调制方式，简称脉宽度调制，缩写为PWM；脉冲频率调制方式，简称脉频调制，缩写PFM；混合调制方式，是指脉冲宽度与开关频率均不固定，彼此都能改变的方式。 PWM方式，具有固定的开关频率，通过改变脉冲宽度来调节占空比，因此开关周期也是固定的，这就为设计滤波电路提供了方便，所以应用最为普通。目前，集成开关电源大多采用此方式。为便于开关电源的设计，众多厂家将PWM控制器设计成集成电路，以便用户选择。开关电源中常用的PWM控制器电路如下: (1)自激振荡型PWM控制电路。 (2)TL494电压型PWM控制电路。 (3)SG3525电压型PWM控制电路。 (4)UC3842电流型PWM控制电路。 (5)TOPSwitch-II系列的PWM控制电路。 (6)TinySwitch系列的PWM控制电路。 3.确定辅助电路
开关电源-高频-变压器计算设计
要制造好高频变压器要注意两点： 一是每个绕组要选用多股细铜线并在一同绕,不要选用单根粗铜线,简略地说便是高频交流电只沿导线的表面走,而导线内部是不走电流的实习是越挨近导线中轴电流越弱,越挨近导线表面电流越强。选用多股细铜线并在一同绕,实习便是为了增大导线的表面积,然后更有效地运用导线。 二是高频逆变器中高频变压器最好选用分层、分段绕制法,这种绕法首要目的是削减高频漏感和降低分布电容。 1、次级绕组：初级绕组绕完，要加绕(3~5层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，契合绝缘耐压的需求。减小变压器初级和次级之间的电容有利于减小开关电源输出端的共模打扰。若是开关电源的次级有多路输出，而且输出之间是不共地的为了减小漏感，让功率最大的次级接近变压器的初级绕组。 若是这个次级绕组只要相对较少几匝，则为了改善耦合状况，仍是应当设法将它布满完好的一层，如能够选用多根导线并联的方法，有助于改善次级绕组的填充系数。其他次级绕组严密的绕在这个次级绕组的上面。当开关电源多路输出选用共地技能时，处置方法简略一些。次级能够选用变压器抽头方式输出，次级绕组间不需要采用绝缘阻隔，从而使变压器的绕制愈加紧凑，变压器的磁耦合得到加强，能够改善轻载时的稳压功能。 2、初级绕组：初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。通常状况下，变压器的初级绕组被规划成两层以下的绕组，可使变压器的漏感为最小。初级绕组放在最里边，使初级绕组得到其他绕组的屏蔽，有助于减小变压器初级绕组和附近器材之间电磁噪声的相互耦合。初级绕组放在最里边，使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端，可削减变压器初级对开关电源其他有些电磁打扰的耦合。 3、偏压绕组：偏压绕组绕在初级和次级之间，仍是绕在最外层，和开关电源的调整是依据次级电压仍是初级电压进行有关。若是电压调整是依据次级来进行的则偏压绕组应放在初级和次级之间，这样有助于削减电源发生的传导打扰发射。若是电压调整是依据初级来进行的则偏压绕组应绕在变压器的最外层，这可使偏压绕组和次级绕组之间坚持最大的耦合，而与初级绕组之间的耦合减至最小。 初级偏压绕组最佳能布满完好的一层，若是偏压绕组的匝数很少，则能够采用加粗偏压绕组的线径，或许用多根导线并联绕制，改善偏压绕组的填充状况。这一改善方法实际上也改善了选用次级电压来调理电源的屏蔽才干，相同也改善了选用初级电压来调理电源时，次级绕组对偏压绕组的耦合状况。 高频变压器匝数如何计算？很多设计高频变压器的人都会有对于匝数的计算问题，那么我们应该如何来计算高频变压器的匝数，从而解决这个问题？接下来，晨飞电子就为大家介绍下匝数的计算方法：
开关电源开发流程
开关电源开发流程 1 目的 希望以簡短的篇幅，將公司目前設計的流程做介紹，若有介紹不當之處，請不吝指教. 2 設計步驟: 2.1 繪線路圖、PCB Layout. 2.2 變壓器計算. 2.3 零件選用. 2.4 設計驗證. 3 設計流程介紹(以DA-14B33為例): 3.1 線路圖、PCB Layout請參考資識庫中說明. 3.2 變壓器計算: 變壓器是整個電源供應器的重要核心，所以變壓器的計算及驗証是很重要的，以 下即就DA-14B33變壓器做介紹. 3.2.1 決定變壓器的材質及尺寸: 依據變壓器計算公式 B(max) = 鐵心飽合的磁通密度(Gauss) Lp = 一次側電感值(uH) Ip = 一次側峰值電流(A) Np = 一次側(主線圈)圈數 Ae = 鐵心截面積(cm2) B(max) 依鐵心的材質及本身的溫度來決定，以TDK Ferrite Core PC40為 例，100℃時的B(max)為3900 Gauss，設計時應考慮零件誤差，所以一般 取3000~3500 Gauss之間，若所設計的power為Adapter(有外殼)則應取3000 Gauss左右，以避免鐵心因高溫而飽合，一般而言鐵心的尺寸越大，Ae越 高，所以可以做較大瓦數的Power。 3.2.2 決定一次側濾波電容: 濾波電容的決定，可以決定電容器上的Vin(min)，濾波電容越大，Vin(win) 越高，可以做較大瓦數的Power，但相對價格亦較高。 3.2.3 決定變壓器線徑及線數: 當變壓器決定後，變壓器的Bobbin即可決定，依據Bobbin的槽寬，可 決定變壓器的線徑及線數，亦可計算出線徑的電流密度，電流密度一般 以6A/mm2為參考，電流密度對變壓器的設計而言，只能當做參考值， 最終應以溫昇記錄為準。 3.2.4 決定Duty cycle (工作週期): 由以下公式可決定Duty cycle ，Duty cycle的設計一般以50%為基準，Duty cycle若超過50%易導致振盪的發生。 NS = 二次側圈數 NP = 一次側圈數 V o = 輸出電壓 VD= 二極體順向電壓 Vin(min) = 濾波電容上的谷點電壓 D = 工作週期(Duty cycle)
开关电源热阻计算方法及热管理
开关电源热阻计算方法及热管理 我们设计的DC-DC电源一般包含电容、电感、肖特基、电阻、芯片等元器件；电源产品的转换效率不可能做到百分百，必定会有损耗，这些损耗会以温升的形式呈现在我们面前，电源系统会因热设计不良而造成寿命加速衰减。所以热设计是系统可靠性设计环节中尤为重要的一面。但是热设计也是十分困难的事情，涉及到的因素太多，比如电路板的尺寸和是否有空气流动。 我们在查看IC产品规格书时，经常会看到R JA 、T J 、T STG 、T LEAD 等名词；首先R JA 是指芯 片热阻，即每损耗1W时对应的芯片结点温升，T J 是指芯片的结温，T STG 是指芯片的存储温 度范围，T LEAD 是指芯片的加工温度。 二、术语解释 首先了解一下与温度有关的术语：T J 、T A 、T C 、T T 。由“图1”可以看出，T J 是指芯片 内部的结点温度，T A 是指芯片所处的环境温度，T C 是指芯片背部焊盘或者是底部外壳温度， T T 是指芯片的表面温度。 数据表中常见的表征热性能的参数是热阻R JA ，R JA 定义为芯片的结点到周围环境的热阻。 其中T J = T A +（R JA *P D ） 图1.简化热阻模型 对于芯片所产生的热量，主要有两条散热路径。第一条路径是从芯片的结点到芯片 顶部塑封体(R JT )，通过对流/辐射(R TA )到周围空气；第二条路径是从芯片的结点到背部焊 盘(R JC )，通过对流/辐射(R CA )传导至PCB板表面和周围空气。 对于没有散热焊盘的芯片，R JC 是指结点到塑封体顶部的热阻；因为R JC 代表从芯片内 的结点到外界的最低热阻路径。 三、典型热阻值 表1典型热阻
史上最全的开关电源设计经验资料
三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dt dI L V =＝T I L ??，推出ΔI ＝V ×ΔT/L 2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间 t OFF 3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。 那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF 4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD →t OFF ＝（1－D ）/f 电流纹波率r P51 52 r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值 ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53 电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面： A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。 B,保证负载电流下降时，工作在连续导通方式P24-26， 最大负载电流时r ’＝ΔI/ I LMAX ,当r ＝2时进入临界导通模式，此时r ＝ΔI/ I x ＝2→ 负载电流I x ＝（r ’ /2）I LMAX 时，进入临界导通模式,例如：最大负载电流3A ，r ’＝0.4，则负载电流为（0.4/2）×3＝0.6A 时，进入临界导通模式 避免进入临界导通模式的方法有1，减小负载电流2，减小电感（会减小ΔI ，则减小r ）3，增加输入电压 P63 电感的能量处理能力1/2×L ×I 2 电感的能量处理能力用峰值电流计算1/2×L ×I 2PK ，避免磁饱和。 确定几个值:r 要考虑最小负载时的r 值 负载电流I L I PK 输入电压范围V IN 输出电压V O 最终确认L 的值 基本磁学原理：P71――以后花时间慢慢看《电磁场与电磁波》用于EMC 和变压器 H 场：也称磁场强度，场强，磁化力，叠加场等。单位A/m B 场：磁通密度或磁感应。单位是特斯拉（T ）或韦伯每平方米Wb/m 2 恒定电流I 的导线，每一线元dl 在点p 所产生的磁通密度为dB ＝k ×I ×dl ×a R /R 2 dB 为磁通密度，dl 为电流方向的导线线元，a R 为由dl 指向点p 的单位矢量，距离矢量为R ，R 为从电流元dl 到点p 的距离，k 为比例常数。 在SI 单位制中k ＝μ0/4π，μ0=4π×10-7 H/m 为真空的磁导率。 则代入k 后，dB ＝μ0×I ×dl ×R/4πR 3 对其积分可得B ＝ 3 40R C R Idl ?? π μ
开关电源学习笔记(含推导公式)
《开关电源》笔记 三种基础拓扑（buck boostbuck-boost ）的电路基础： 1，电感的电压公式V L dI ＝L I ，推出 I ＝V × T/L dt T 2，sw 闭合时，电感通电电压 VON ，闭合时间tONsw 关断时，电感电压 VOFF ，关断时间 tOFF 3，功率变换器稳定工作的条件： ION ＝ I OFF 即，电感在导通和关断时， 其电流变化相等。 那么由 1，2的公式可知，V ON ＝L × ION/ tON ，VOFF ＝L ×ΔIOFF/ tOFF ，则稳定 条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF 4，周期T ，频率f ，T ＝1/f ，占空比D ＝tON/T ＝tON/（tON ＋tOFF ）→tON ＝D/f ＝TD →t OFF ＝（1－D ）/f 电流纹波率r P5152 r ＝I/IL ＝2IAC/IDC 对应最大负载电流值和最恶劣输入电压 值 I ＝Et/L μH Et ＝V × T （时间为微秒）为伏微秒数， L μH 为微亨电感，单位便于计算 r ＝Et/（IL ×L μH ）→IL ×L μH ＝Et/r →L μH ＝Et/（r*IL ）都是由电感的电压公式推导出来 r 选值一般 0.4比较合适，具体 见 P53 电流纹波率r ＝ I/IL ＝ 2IAC/IDC 在临界导通模式下，IAC ＝IDC ，此时r ＝2 见P51 r ＝I/IL ＝VON ×D/LfI L ＝V O ＦＦ×（1－D ）/LfI L →L ＝V ON ×D/rfI L 电感量公式：L ＝V O ＦＦ×（1－D ）/rfI L ＝V ON ×D/rfI L 设置r 应注意几个方 面： A,I PK ＝（1＋r/2）×IL ≤开关管的最小电流，此时 r 的值小于0.4 ，造成电感体积很大。 B,保证负载电流下降时，工作在连续导通方 式 P24-26， 最大负载电流 时 r ’＝ I/ILMAX,当r ＝2时进入临界导通模式，此时 r ＝ I/Ix ＝2→ 负载电流I x ＝（r ’/2）I LMAX 时，进入临界导通模式 ,例如：最大负载电流 3A ，r ’＝0.4，则负 载电流为（0.4/2）×3＝0.6A 时，进入临界导通模 式 避免进入临界导通模式的方法有 1，减小负载电流 2，减小电感（会减小 I ，则减小r ）3， 增加输入电压 P63 电感的能量处理能力1/2×L ×I 2 电感的能量处理能力用峰值电流计算 1/2×L ×I 2 PK ，避免磁饱和。 确定几个值:r 要考虑最小负载时的 r 值负载电流ILIPK 输入电压范围VIN 输 出电压VO 最终确认L 的值 基本磁学原理：P71――以后花时间慢慢看《电磁场与电磁波》用于 EMC 和变压器 H 场：也称磁场强度，场强，磁化力，叠加场等。单位A/m Wb/m 2 B 场：磁通密度或磁感应。单位是特斯拉 （ T ）或韦伯每平方米 恒定电流I 的导线，每一线元dl 在点p 所产生的磁通密度为 dB ＝k ×I ×dl ×aR/R 2 dB 为磁通密度，dl 为电流方向的导线线元，aR 为由dl 指向点p 的单位矢量，距离矢量
反激式开关电源的设计方法
1 设计步骤: 1.1 产品规格书制作 1.2 设计线路图、零件选用. 1.3 PCB Layout. 1.4 变压器、电感等计算. 1.5 设计验证. 2 设计流程介绍: 2.1 产品规格书制作 依据客户的要求，制作产品规格书。做为设计开发、品质检验、生产测试等的依据。 2.2 设计线路图、零件选用。 2.3 PCB Layout. 外形尺寸、接口定义，散热方式等。 2.4 变压器、电感等计算. 变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的， 2.4.1 决定变压器的材质及尺寸: 依据变压器计算公式 Gauss x NpxAe LpxIp B 100(max ) B(max) = 铁心饱合的磁通密度(Gauss) Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm 2) B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考 虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的 power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心 因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以 做较大瓦数的Power 。 2.4.2 决定一次侧滤波电容: 滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power ，但相对价格亦较高。 2.4.3 决定变压器线径及线数: 变压器的选择实际中一般根据经验，依据电源的体积、工作频率，
开关电源设计计算公式
CDQZ-5107 SEHOTTKY 计算方法1、由于前面计算变压器可知： Np=82T3N S=13T3 2、在输入电压为264Vac时，反射到次级电压为： Vmax=264Vac* 迈=373 V “ Vs产土* Vmax =—*373=59.5 V DC N p82 3、设次级感量引起的电压为：（VR：初级漏感引起的电压） V严尹V 件*90=14.5V” 4、计算肖特基的耐压值： V卩产V $? + V 脳 + V。=59.5+14.5+12=86 V DC 5、计算出输出峰值电流： 2人2*1 出=- =3?8A 1-Z) 1-0.474 6、由计算变压器可知: 1/1.59 A 故选择3A/100V的肖特基满足设计要求。（因3A的有效值为3.9A） 客户名称客户编号 公司编号样品单编号日期输入范围输入电压电流
CDQZ-5107 MOSFET 计算方法 1、 由于前面计算变压器可知： Np=82T 3 N S =13T 3 2、 输入电压最大值为264Vac,故经过桥式整流后，得到： Vmax=264Vac* 迈=373 V “ 3、 次级反射到初级的电压为： V 沪尹 V 。斗 *12=76J. 4、由前而计算变压器可知，取初级漏感引起的电压，V R =90V”，故MOFET 要求耐 压值为： V D5=V max+V w + V P/f =373+90+76=539 V DC 5、计算初级峰值电流： T =匕 _ 。 厶丄 _n 227A 曲 7广 V 肿 DF 0.88*100*0.6 '? 6、故选择2A/600V 的MOSFET 满足设计要求，即选用仙童2N60C 。 客户名称 客户编号 公司编号 样品单编号 日期 输入范围 输入电压电流 82*1 r/ns =0.571 A
开关电源学习笔记(含推导公式)
《开关电源》笔记 三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dt dI L V =＝T I L ??，推出ΔI ＝V ×ΔT/L 2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间 t OFF 3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。 那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF 4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD →t OFF ＝（1－D ）/f 电流纹波率r P51 52 r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值 ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53 电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面： A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。 B,保证负载电流下降时，工作在连续导通方式P24-26， 最大负载电流时r ’＝ΔI/ I LMAX ,当r ＝2时进入临界导通模式，此时r ＝ΔI/ I x ＝2→ 负载电流I x ＝（r ’ /2）I LMAX 时，进入临界导通模式,例如：最大负载电流3A ，r ’＝0.4，则负载电流为（0.4/2）×3＝0.6A 时，进入临界导通模式 避免进入临界导通模式的方法有1，减小负载电流2，减小电感（会减小ΔI ，则减小r ）3，增加输入电压 P63 电感的能量处理能力1/2×L ×I 2 电感的能量处理能力用峰值电流计算1/2×L ×I 2PK ，避免磁饱和。 确定几个值:r 要考虑最小负载时的r 值 负载电流I L I PK 输入电压范围V IN 输出电压V O 最终确认L 的值 基本磁学原理：P71――以后花时间慢慢看《电磁场与电磁波》用于EMC 和变压器 H 场：也称磁场强度，场强，磁化力，叠加场等。单位A/m B 场：磁通密度或磁感应。单位是特斯拉（T ）或韦伯每平方米Wb/m 2 恒定电流I 的导线，每一线元dl 在点p 所产生的磁通密度为dB ＝k ×I ×dl ×a R /R 2 dB 为磁通密度，dl 为电流方向的导线线元，a R 为由dl 指向点p 的单位矢量，距离矢量为R ，R 为从电流元dl 到点p 的距离，k 为比例常数。 在SI 单位制中k ＝μ0/4π，μ0=4π×10-7 H/m 为真空的磁导率。
开关电源如何设计和什么步骤
开关电源如何设计和什么步骤 2009年07月08日星期三下午 11:45 开关电源设计步骤 步骤1 确定开关电源的基本参数 ① 交流输入电压最小值umin ② 交流输入电压最大值umax ③ 电网频率Fl 开关频率f ④ 输出电压VO(V):已知 ⑤ 输出功率PO(W):已知 ⑥ 电源效率η:一般取80% ⑦ 损耗分配系数Z:Z表示次级损耗与总损耗的比值,Z=0表示全部损耗发生在初级,Z=1表示发生在次级.一般取Z=0.5 步骤2 根据输出要求,选择反馈电路的类型以及反馈电压VFB 步骤3 根据u,PO值确定输入滤波电容CIN、直流输入电压最小值VImin ① 令整流桥的响应时间tc=3ms ② 根据u,查处CIN值 ③ 得到Vimin 确定CIN,VImin值 u(V) PO(W) 比例系数(μF/W) CIN(μF) VImin(V) 固定输入:100/115 已知2~3 (2~3)×PO ≥90 通用输入:85~265 已知2~3 (2~3)×PO ≥90 固定输入:230±35 已知 1 PO ≥240 步骤4 根据u,确定VOR、VB ① 根据u由表查出VOR、VB值 ② 由VB值来选择TVS u(V) 初级感应电压VOR(V) 钳位二极管反向击穿电压VB(V) 固定输入:100/115 60 90 通用输入:85~265 135 200 固定输入:230±35 135 200 步骤5 根据Vimin和VOR来确定最大占空比Dmax ① 设定MOSFET的导通电压VDS(ON) ② 应在u=umin时确定Dmax值,Dmax随u升高而减小 步骤6 确定初级纹波电流IR与初级峰值电流IP的比值KRP,KRP=IR/IP u(V) KRP 最小值(连续模式) 最大值(不连续模式) 固定输入:100/115 0.4 1 通用输入:85~265 0.4 1 固定输入:230±35 0.6 1 步骤7 确定初级波形的参数
开关电源PCB设计实例
开关电源PCB设计实例 标签：开关电源PCB 印制电路板的制作 所有开关电源设计的最后一步就是印制电路板(PCB)的线路设计。如果这部分设计不当，PCB也会使电源工作不稳定，发射出过量的电磁干扰(EMI)。设计者的作用就是在理解电路工作过程的基础上，保证PCB设计合理。 开关电源中，有些信号包含丰富的高频分量，因而任何一条PCB引线都可能成为天线。引线的长和宽影响它的电阻和电感量，进而关系到它们的频率响应。即使是传送直流信号的引线，也会从邻近的引线上引入RF(射频)信号，使电路发生故障，或者把这干扰信号再次辐射出去。所有传送交流信号的引线要尽可能短且宽。这意味着任何与多条功率线相连的功率器件要尽可能紧挨在一起，以减短连线长度。引线的长度直接与它的电感量和电阻量成比例，它的宽度则与电感量和电阻量成反比。引线长度就决定了其响应信号的波长，引线越长，它能接收和传送的干扰信号频率就越低，它所接收到的RF(射频)能量也越大。 主要电流环路 每一个开关电源内部都有四个电流环路，每个环路要与其他环路分开。由于它们对PCB布局的重要性，下面把它们列出来： 1．功率开关管交流电流环路。 2．输出整流器交流电流环路。 3．输入电源电流环路。 4．输出负载电流环路。
图59a、b、c画出了三种主要开关电源拓扑的环路。 通常输入电源和负载电流环路并没有什么问题。这两个环路上主要是在直流电流上叠加了一些小的交流电流分量。它们一般有专门的滤波器来阻止交流噪声进入周围的电路。输入和输出电流环路连接的位置只能是相应的输入输出电容的接线端。输入环路通过近似直流的电流对输入电容充电，但它无法提供开关电源所需的脉冲电流。输入电容主要是起到高频能量存储器的作用。类似地，输出滤波电容存储来自输出整流器的高频能量，使输出负载环能以直流方式汲取能量。因此，输入和输出滤波电容接线端的放置很重要。如果输入或输出环与功率开关或整流环的连接没有直接接到电容的两端，交流能量就会从输入或输出滤波电容上流进流出，并通过输入和输出电流环“逃逸”到外面环境中。 功率开关和整流器的交流电流环路包含非常高的PWM开关电源典型的梯形电流波形。这些波形含有延展到远高于基本开关频率的谐波。这些交流电流的峰值有可能是连续输入或输出直流电流的2～5倍。典型的转换时间大约是50ns，因而这两个环路最有可能产生电磁干扰(EMI)。 在电源PCB制作中，这些交流电流环路的布线要在其他引线之前布好。每个环路由三个主要器件组成：滤波电容、功率开关管或整流器、电感或变压器。它们的放置要尽可能靠近。这些器件的方向也要确定好，以使它们之间的电流通路尽可能短。图60就
