双目视觉成像原理

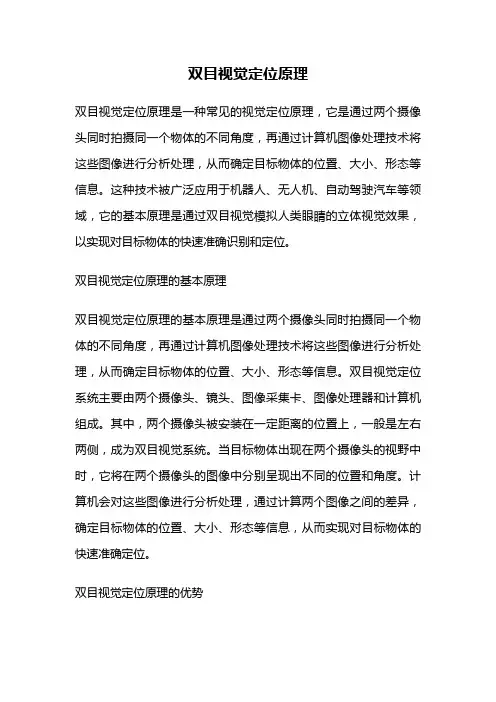

双目视觉定位原理
双目视觉定位原理双目视觉定位原理是一种常见的视觉定位原理，它是通过两个摄像头同时拍摄同一个物体的不同角度，再通过计算机图像处理技术将这些图像进行分析处理，从而确定目标物体的位置、大小、形态等信息。
这种技术被广泛应用于机器人、无人机、自动驾驶汽车等领域，它的基本原理是通过双目视觉模拟人类眼睛的立体视觉效果，以实现对目标物体的快速准确识别和定位。
双目视觉定位原理的基本原理双目视觉定位原理的基本原理是通过两个摄像头同时拍摄同一个物体的不同角度，再通过计算机图像处理技术将这些图像进行分析处理，从而确定目标物体的位置、大小、形态等信息。
双目视觉定位系统主要由两个摄像头、镜头、图像采集卡、图像处理器和计算机组成。
其中，两个摄像头被安装在一定距离的位置上，一般是左右两侧，成为双目视觉系统。
当目标物体出现在两个摄像头的视野中时，它将在两个摄像头的图像中分别呈现出不同的位置和角度。
计算机会对这些图像进行分析处理，通过计算两个图像之间的差异，确定目标物体的位置、大小、形态等信息，从而实现对目标物体的快速准确定位。
双目视觉定位原理的优势双目视觉定位原理相比其他定位原理具有以下优势：1.快速准确：双目视觉定位原理可以在短时间内快速准确地识别和定位目标物体，适用于高速运动物体的定位。
2.适应性强：双目视觉定位原理可以适应不同环境和光照条件下的定位需求，具有较高的灵活性和适应性。
3.精度高：双目视觉定位原理可以实现毫米级别的定位精度，可以满足高精度定位需求。
4.成本低：双目视觉定位原理不需要复杂的设备和技术，成本相对较低，适用于大规模应用。
双目视觉定位原理的应用领域双目视觉定位原理可以广泛应用于机器人、无人机、自动驾驶汽车等领域。
在机器人领域中，双目视觉定位原理可以用于机器人的自主导航、目标跟踪、障碍物避免等方面；在无人机领域中，双目视觉定位原理可以用于无人机的目标搜索、跟踪、拍摄等任务；在自动驾驶汽车领域中，双目视觉定位原理可以用于车辆的自主导航、障碍物检测、停车等方面。
双目视觉传感器的工作原理
双目视觉传感器的工作原理双目视觉传感器是一种能够模拟人眼视觉的传感器，它可以通过两个摄像头来获取物体的三维信息。
其工作原理类似于人眼，即通过两个不同位置的视角，通过计算两个视角之间的差异来推测物体的深度信息。
在双目视觉传感器中，两个摄像头的位置和朝向是非常关键的。
它们的位置应该相对固定，且朝向应该是向前的，这样才能够最大限度地模拟人眼视觉。
一般来说，双目视觉传感器会对两个摄像头进行校准，以确保它们的位置和朝向是准确的。
当双目视觉传感器开始工作时，它会同时捕捉两个摄像头所看到的图像。
然后，它会将这些图像传输到计算机上进行处理。
在处理过程中，计算机会先对两个图像进行匹配，以找出它们之间的共同点。
然后，它会计算两个摄像头之间的差异，以推测物体的深度信息。
具体来说，计算机会首先对两个图像进行校准，以确保它们的比例和角度是相同的。
然后，它会使用一种称为立体匹配的算法来找出两个图像之间的共同点。
这个算法会比较两个图像中的像素，以找出它们之间的相似之处。
一旦找到了共同点，计算机就可以计算出它们之间的距离。
在计算距离时，计算机会使用三角测量法。
具体来说，它会将两个摄像头和物体之间的三角形进行计算，以推测物体的深度信息。
这个过程中，计算机会使用一些基本的三角函数，如正弦、余弦和正切。
通过这些函数，计算机可以准确地计算出物体的深度信息。
总的来说，双目视觉传感器的工作原理非常类似于人眼。
它使用两个摄像头来模拟人眼的视觉，然后通过计算机进行处理和分析。
这种传感器可以广泛应用于机器人、自动驾驶和虚拟现实等领域，因为它可以准确地获取物体的深度信息，从而实现更加精确的控制和交互。
双目视觉成像原理
双目视觉成像原理双目视觉成像原理是指人类双眼通过视网膜接收到的图像信息，通过大脑的处理，形成我们对三维物体位置、深度和距离等感知能力。
这种成像原理是基于人类拥有两只眼睛，每只眼睛分别观察同一场景的不同角度所形成的视差来计算图像的深度信息。
首先，我们了解一下人眼的构造。
人眼是由眼球、角膜、晶状体、虹膜、瞳孔、视网膜等组成。
其中，眼球是一个球状的结构，其中包含有视网膜，视网膜上有大量视觉感受器，即视杆细胞和视锥细胞。
当外界的光线通过角膜和晶状体折射后进入眼球，最终在视网膜上形成图像。
当我们观察其中一物体时，双眼分别从不同的位置观察到该物体，这就导致了两只眼睛所观察到的图像中存在一定的视差。
视差是指物体在两只眼睛中的位置差异，也可以理解为左右眼所看到的图像不完全相同，这种不同主要体现在物体的位置上。
根据视差的理论，当物体远离我们看时，两个视点之间的差距较小，视差也较小；而当物体靠近我们时，两个视点之间的差距增大，视差也增大。
通过大脑对所观察到的图像进行处理，我们可以根据视差推断出物体的距离和深度信息。
在图像匹配方面，大脑会将两只眼睛所观察到的图像进行比较，找出两个图像中相似的部分，这个过程被称为视网膜对应。
大脑会将两个图像的每个像素点进行比较，找到相同的点。
这些相同的点可以被视作是两个视点中物体的同一点，在计算深度时非常重要。
在深度计算方面，大脑通过视差来估算物体的深度。
根据视差原理，当物体离我们越近时，它在两个视网膜上的位置差距就越大；反之，当物体离我们越远时，它在两个视网膜上的位置差距就越小。
大脑会根据这个差距来计算物体的距离和深度。
另外，人类在使用双目视觉成像原理时，还会利用一些额外的线索来帮助深度感知，比如大小大小线索、运动感知线索、重合线索等。
这些线索可以帮助我们更准确地感知物体的深度和距离。
通过双目视觉成像原理，人类可以更好地感知和理解三维空间中的物体。
利用这一原理，我们可以进行深度感知、距离判断和物体识别等。

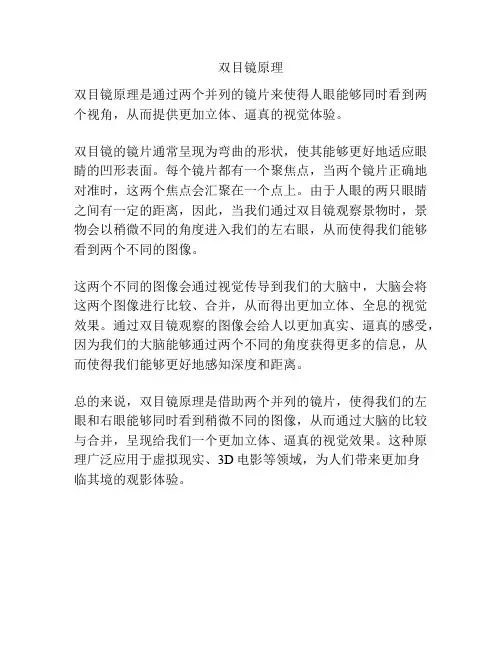

双目镜原理
双目镜原理
双目镜原理是通过两个并列的镜片来使得人眼能够同时看到两个视角，从而提供更加立体、逼真的视觉体验。
双目镜的镜片通常呈现为弯曲的形状，使其能够更好地适应眼睛的凹形表面。
每个镜片都有一个聚焦点，当两个镜片正确地对准时，这两个焦点会汇聚在一个点上。
由于人眼的两只眼睛之间有一定的距离，因此，当我们通过双目镜观察景物时，景物会以稍微不同的角度进入我们的左右眼，从而使得我们能够看到两个不同的图像。
这两个不同的图像会通过视觉传导到我们的大脑中，大脑会将这两个图像进行比较、合并，从而得出更加立体、全息的视觉效果。
通过双目镜观察的图像会给人以更加真实、逼真的感受，因为我们的大脑能够通过两个不同的角度获得更多的信息，从而使得我们能够更好地感知深度和距离。
总的来说，双目镜原理是借助两个并列的镜片，使得我们的左眼和右眼能够同时看到稍微不同的图像，从而通过大脑的比较与合并，呈现给我们一个更加立体、逼真的视觉效果。
这种原理广泛应用于虚拟现实、3D电影等领域，为人们带来更加身
临其境的观影体验。

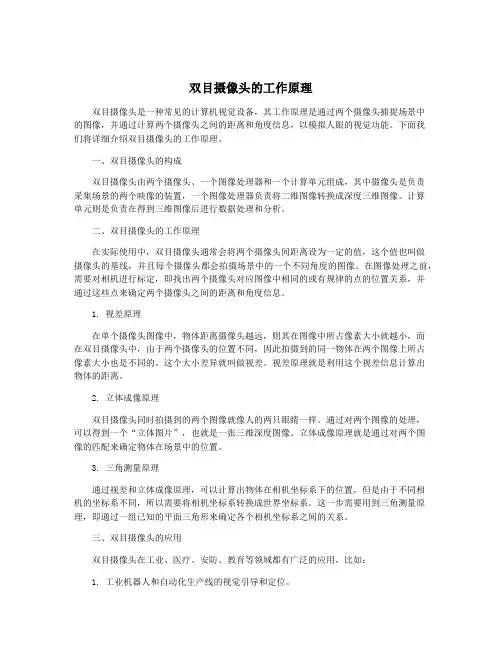

双目摄像头的工作原理
双目摄像头的工作原理双目摄像头是一种常见的计算机视觉设备，其工作原理是通过两个摄像头捕捉场景中的图像，并通过计算两个摄像头之间的距离和角度信息，以模拟人眼的视觉功能。
下面我们将详细介绍双目摄像头的工作原理。
一、双目摄像头的构成双目摄像头由两个摄像头、一个图像处理器和一个计算单元组成，其中摄像头是负责采集场景的两个映像的装置，一个图像处理器负责将二维图像转换成深度三维图像。
计算单元则是负责在得到三维图像后进行数据处理和分析。
二、双目摄像头的工作原理在实际使用中，双目摄像头通常会将两个摄像头间距离设为一定的值，这个值也叫做摄像头的基线，并且每个摄像头都会拍摄场景中的一个不同角度的图像。
在图像处理之前，需要对相机进行标定，即找出两个摄像头对应图像中相同的或有规律的点的位置关系，并通过这些点来确定两个摄像头之间的距离和角度信息。
1. 视差原理在单个摄像头图像中，物体距离摄像头越远，则其在图像中所占像素大小就越小，而在双目摄像头中，由于两个摄像头的位置不同，因此拍摄到的同一物体在两个图像上所占像素大小也是不同的。
这个大小差异就叫做视差。
视差原理就是利用这个视差信息计算出物体的距离。
2. 立体成像原理双目摄像头同时拍摄到的两个图像就像人的两只眼睛一样。
通过对两个图像的处理，可以得到一个“立体图片”，也就是一张三维深度图像。
立体成像原理就是通过对两个图像的匹配来确定物体在场景中的位置。
3. 三角测量原理通过视差和立体成像原理，可以计算出物体在相机坐标系下的位置，但是由于不同相机的坐标系不同，所以需要将相机坐标系转换成世界坐标系。
这一步需要用到三角测量原理，即通过一组已知的平面三角形来确定各个相机坐标系之间的关系。
三、双目摄像头的应用双目摄像头在工业、医疗、安防、教育等领域都有广泛的应用，比如：1. 工业机器人和自动化生产线的视觉引导和定位。
2. 医疗图像拍摄，如体表和内窥镜的检测。
3. 安防监控系统的三维视觉分析，如人脸识别、行为识别等。

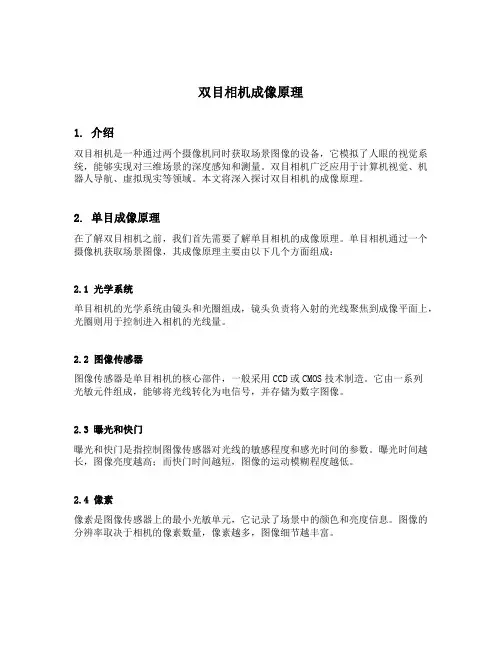

双目相机成像原理
双目相机成像原理1. 介绍双目相机是一种通过两个摄像机同时获取场景图像的设备，它模拟了人眼的视觉系统，能够实现对三维场景的深度感知和测量。
双目相机广泛应用于计算机视觉、机器人导航、虚拟现实等领域。
本文将深入探讨双目相机的成像原理。
2. 单目成像原理在了解双目相机之前，我们首先需要了解单目相机的成像原理。
单目相机通过一个摄像机获取场景图像，其成像原理主要由以下几个方面组成：2.1 光学系统单目相机的光学系统由镜头和光圈组成，镜头负责将入射的光线聚焦到成像平面上，光圈则用于控制进入相机的光线量。
2.2 图像传感器图像传感器是单目相机的核心部件，一般采用CCD或CMOS技术制造。
它由一系列光敏元件组成，能够将光线转化为电信号，并存储为数字图像。
2.3 曝光和快门曝光和快门是指控制图像传感器对光线的敏感程度和感光时间的参数。
曝光时间越长，图像亮度越高；而快门时间越短，图像的运动模糊程度越低。
2.4 像素像素是图像传感器上的最小光敏单元，它记录了场景中的颜色和亮度信息。
图像的分辨率取决于相机的像素数量，像素越多，图像细节越丰富。
3. 双目成像原理3.1 立体视觉双目成像的核心概念是立体视觉。
立体视觉是人类利用两只眼睛同时观察场景来获取深度和距离信息的能力，双目相机模仿了这一过程。
通过将两个摄像机分别放置在一定距离内，可以得到两张稍有差异的图像。
3.2 视差视差是双目成像中的关键概念，它指两个摄像机观察同一点时图像中对应点的像素位置差异。
根据视差原理，通过计算视差大小可以得到场景中不同点的深度信息。
3.3 标定双目相机的标定是确定两个摄像机之间的几何关系以及摄像机内外参数的过程。
常见的标定方法有张正友标定法、Tsai标定法等。
通过标定，可以建立一对像素与实际三维空间点之间的映射关系。
3.4 视差图与深度图视差图是指通过计算双目图像中的视差得到的二维图像。
视差图可以直观地显示出场景中不同点的深度差异。
深度图则是通过视差图进一步计算得到的三维场景深度信息。
双目视觉技术的原理、结构、特点、发展现状和发展方向分析
双目视觉技术的原理、结构、特点、发展现状和发展方向分析双目立体视觉是机器视觉的一种重要形式，它是基于视差原理并由多幅图像获取物体三维几何信息的方法。
双目立体视觉系统一般由双摄像机从不同角度同时获得被测物的两幅数字图像，或由单摄像机在不同时刻从不同角度获得被测物的两幅数字图像，并基于视差原理恢复出物体的三维几何信息，重建物体三维轮廓及位置。
双目立体视觉系统在机器视觉领域有着广泛的应用前景。
80年代麻省理工学院人工智能实验室的Marr提出了一种视觉计算理论并应用在双眼匹配上! 使两张有视差的平面图产生有深度的立体图形! 奠定了双目立体视觉发展的理论基础。
相比其他类的体视方法! 如透镜板三维成像，三维显示，全息照相术等! 双目体视直接模拟人类双眼处理景物的方式可靠简便! 在许多领域均极具应用价值! 如微操作系统的位姿检测与控制机器人导航与航测，三维测量学及虚拟现实等。
双目立体视觉原理与结构双目立体视觉三维测量是基于视差原理，图1所示为简单的平视双目立体成像原理图，两摄像机的投影中心的连线的距离，即基线距为b。
摄像机坐标系的原点在摄像机镜头的光心处，坐标系如图1所示。
事实上摄像机的成像平面在镜头的光心后，图1中将左右成像平面绘制在镜头的光心前f处，这个虚拟的图像平面坐标系O1uv的u轴和v轴与和摄像机坐标系的x轴和y轴方向一致，这样可以简化计算过程。
左右图像坐标系的原点在摄像机光轴与平面的交点O1和O2。
空间中某点P在左图像和右图像中相应的坐标分别为P1(u1,v1)和P2(u2,v2)。
假定两摄像机的图像在同一个平面上，则点P图像坐标的Y坐标相同，即v1=v2。
由三角几何关系得到：上式中（xc，yc，zc）为点P在左摄像机坐标系中的坐标，b为基线距，f为两个摄像机的焦距，（u1，v1）和（u2，v2）分别为点P在左图像和右图像中的坐标。
《2024年基于计算机立体视觉的双目立体成像研究》范文
《基于计算机立体视觉的双目立体成像研究》篇一一、引言随着计算机技术的飞速发展，计算机视觉在众多领域中得到了广泛应用。
其中，双目立体成像技术作为计算机立体视觉的重要组成部分，以其高精度的三维信息获取能力，为众多领域提供了强大的技术支持。
本文旨在研究基于计算机立体视觉的双目立体成像技术，分析其原理、应用及未来发展趋势。
二、双目立体成像技术原理双目立体成像技术是通过模拟人类双眼的视觉机制，利用两台相机从不同角度拍摄同一场景，获取场景的二维图像信息。
通过图像处理技术，将这些二维图像信息转换为三维空间信息，从而实现场景的三维重建。
该技术主要包括相机标定、图像获取、特征提取、视差计算和三维重建等步骤。
1. 相机标定相机标定是双目立体成像技术的重要步骤，其主要目的是确定相机的内外参数。
内参数包括相机的焦距、主点坐标等，外参数包括两台相机之间的相对位置和姿态。
这些参数的准确性直接影响到后续的图像处理和三维重建效果。
2. 图像获取通过标定后的相机，从不同角度拍摄同一场景，获取两幅具有视差的图像。
这些图像将作为后续特征提取和视差计算的基础。
3. 特征提取特征提取是双目立体成像技术的关键步骤，其主要目的是从两幅具有视差的图像中提取出具有匹配性的特征点。
这些特征点将用于后续的视差计算和三维重建。
4. 视差计算视差计算是通过比较两幅图像中相同特征点的位置差异，计算视差信息的过程。
视差信息反映了场景中物体在三维空间中的位置和距离信息。
5. 三维重建根据视差信息和相机的内外参数，通过三角测量原理，可以实现对场景的三维重建。
三维重建后的场景信息可以用于后续的目标检测、识别和跟踪等任务。
三、双目立体成像技术的应用双目立体成像技术具有广泛的应用前景，包括机器人导航、三维测量、虚拟现实、医学影像等领域。
1. 机器人导航双目立体成像技术可以为机器人提供精确的三维环境信息，实现机器人的自主导航和避障功能。
在无人驾驶汽车、无人机等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双目视觉成像原理
1.引言
双目立体视觉(BiｎoculａｒStereo Viｓｉoｎ)是机器视觉的一种重要形式，它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像,通过计算图像对应点间的位置偏差,来获取物体三维几何信息的方法。
融合两只眼睛获得的图像并观察它们之间的差别,使我们可以获得明显的深度感,建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作视差(Dｉｓpａrity)图。
双目立体视觉测量方法具有效率高、精度合适、系统结构简单、成本低等优点,非常适合于制造现场的在线、非接触产品检测和质量控制。
对运动物体(包括动物和人体形体）测量中，由于图像获取是在瞬间完成的,因此立体视觉方法是一种更有效的测量方法。
双目立体视觉系统是计算机视觉的关键技术之一,获取空间三维场景的距离信息也是计算机视觉研究中最基础的内容。
2.双目立体视觉系统
立体视觉系统由左右两部摄像机组成。
如图一所示，图中分别以下标L和r标注左、右摄像机的相应参数。
世界空间中一点Ａ（X,Y,Z)在左右摄像机的成像面ＣL和CＲ上的像点分别为ａl(ｕl,vl)和ａr(ur,vr)。
这两个像点是世界空间中同一个对象点A的像，称为“共轭点”。
知道了这两个共轭像点，分别作它们与各自相机的光心Ol和Oｒ的连线，即投影线ａlOl和arＯr,它们的交点即为世界空间中的对象点A(X,Y,Z)。
这就是立体视觉的基本原理。
图1:立体视觉系统
３.双目立体视觉相关基本理论说明
3．1双目立体视觉原理
双目立体视觉三维测量是基于视差原理,图2所示为简单的平视双目立体成像原理图,两摄像机的投影中心的连线的距离,即基线距为b。
摄像机坐标系的原点在摄像机镜头的光心处,坐标系如图２所示。
事实上摄像机的成像平面在镜头的光心后,图２中将左右成像平面绘制在镜头的光心前f处,这个虚拟的图像平面坐标系O1uｖ的u轴和v轴与和摄像机坐标系的x轴和ｙ轴方向一致,这样可以简化计算过程。
左右图像坐标系的原
点在摄像机光轴与平面的交点Ｏ1和O2。
空间中某点P 在左图像和右图像中相应的坐标分别为P １（u1,ｖ1)和P2(u ２，v2)。
假定两摄像机的图像在同一个平面上,则点P 图像坐标的Y 坐标相同,即v1=v ２。
由三角几何关系得到: c c 1z x f u = c c 2z ）b -x （f u = v １ c c 21z
y f v v == 上式中（x c ,y ｃ
，z c )为点P 在左摄像机坐标系中的坐标，b 为基线距,ｆ为两个摄像机
的焦距，(ｕ1,v １)和(ｕ2,v ２）分别为点P 在左图像和右图像中的坐标。
视差定义为某一点在两幅图像中相应点的位置差: c 21z
b f ）u -u （d *==
图2：双目立体成像原理图
由此可计算出空间中某点Ｐ在左摄像机坐标系中的坐标为:
d u b x 1c *= d v b y c *= d
f b z c *= 因此,只要能够找到空间中某点在左右两个摄像机像面上的相应点,并且通过摄像机标定获得摄像机的内外参数,就可以确定这个点的三维坐标。
3.2双目立体视觉的系统结构以及精度分析
由上述双目视觉系统的基本原理可知,为了获得三维空间中某点的三维坐标，需要在左右两个摄像机像面上都存在该点的相应点。
立体视觉系统的一般结构为交叉摆放的两个摄像机从不同角度观测同一被测物体。
这样通过求得两个图像中相应点的图像坐标，便可以由双目立体视觉测量原理求取三维空间坐标。
事实上，获取两幅图像也可以由一个摄像机实现,如一个摄像机通过给定方式的运动,在不同位置观测同一个静止的物体，或者通过光学成像方式将两幅图像投影到一个摄像机，都可以满足要求。
各种双目视觉系统结构各有优缺点,这些结构适用于不同的应用场合。
对要求大测量范
围和较高测量精度的场合，采用基于双摄像机的双目立体视觉系统比较合适;对测量范围要求比较小,对视觉系统体积和质量要求严格,需要高速度实时测量对象，基于光学成像的单摄像机双目立体视觉系统便成为最佳选择。
基于双摄像机的双目立体视觉系统必须安装在一个稳定的平台上,在进行双目视觉系统标定以及应用该系统进行测量时，要确保摄像机的内参(比如焦距)和两个摄像机相对位置关系不能够发生变化,如果任何一项发生变化，则需要重新对双目立体视觉系统进行标定。
视觉系统的安装方法影响测量结果的精度。
测量的精度可由下式得出：
d b f Z Z ∆**=∆2
上式中ΔZ 表示测量得出的被测点与立体视觉系统之间距离的精度，Z 指被测点与立体视觉系统的绝对距离，ｆ指摄像机的焦距，b 表示双目立体视觉系统的基线距,Δd 表示被测点视差精度。
如果b 和Z 之间的比值过大,立体图像对之间的交迭区域将非常小,这样就不能够得到足够的物体表面信息。
b ／z 可以取的最大值取决于物体的表面特征。
一般情况下,如果物体高度变化不明显，b/z 可以取的大一些；如果物体表面高度变化明显，则b/ｚ的值要小一些。
无论在任何情况下,要确保立体图像对之间的交迭区域足够大并且两个摄像机应该大约对齐，也就是说每个摄像机绕光轴旋转的角度不能太大。
3．3 双目立体视觉标定
摄像机内参数的标定和单目视觉系统标定一致，双目立体视觉系统的标定主要是指摄像机的内部参数标定后确定视觉系统的结构参数R 和T(即两个摄像机之间的位置关系，R 和Ｔ分别为旋转矩阵和平移向量)。
一般方法是采用标准的2D 或3D 精密靶标,通过摄像机图像坐标与三维世界坐标的对应关系求得这些参数。
具体的标定过程如下：
(１)将标定板放置在一个适当的位置,使它能够在两个摄像机中均可以完全成像。
通过标定确定两个摄像机的内部参数以及他们的外部参数（R １、T1与R ２、Ｔ2),则Ｒ1、T1表示左摄像机与世界坐标系的相对位置,Ｒ２、T2表示右摄像机与世界坐标系的相对位置。
(２)假定空间中任意一点在世界坐标系、左摄像机坐标系和右摄像机坐标系下的非齐次坐标分别为X w 、X 1、X 2,则:
111T X R X W += 222T X R X W +=
消去X W 得到：1112211122T R R T X R R X ---+=
两个摄像机之间的位置关系R 、T 可以用以下关系式表示:
112-=R R R 11122T R R T T --=
3．4 双目立体视觉中的对应点匹配
由双目立体视觉系统原理可以看出双目立体视觉是建立在对应点的视差基础之上,因此左右图像中各点的匹配关系成为双目立体视觉技术的一个极其重要的问题。
然而,对于实际的立体图像对,求解对应问题极富挑战性，可以说是双目立体视觉中最困难的一步。
为了能
够增加匹配结果的准确性以及提高匹配算法的速度,在匹配过程中通常会加入下列几种约束:
(1） 极线约束。
在此约束下,匹配点已经位于两副图像中相应的极线上。
(2) 唯一性约束。
两副图像中的对应的匹配点应该有且仅有一个。
(3) 视差连续性约束。
除了遮挡区域和视差不连续区域外，视差的变化都是平滑的。
(４）顺序一致性约束。
位于一副图像极线上的系列点,在另一幅图像中极线上有相同的顺序。
图像匹配的方法有基于图像灰度（区域）的匹配、基于图像特征的匹配和基于解释的匹配或者多种方法结合的匹配。
