井下探放水技术规定
井下探放水技术规定
附件一井下探放老空水技术要求1.老空水探放原则对于采掘工作面受老空水害影响的矿井，应当坚持“预测预报、探掘分离、有掘必探、先探后掘、先治后采”的原则进行探放水。
除了要遵循上述原则外，探放老空水还应遵循以下具体原则：（1）主动探放的原则。
当老空区上方（地面或井下）不存在重要建筑物、老空水与地表水体及煤系含水层水力联系不密切，老空积水体压覆的大量煤炭资源急待开采时，应采取主动探放原则，将该部分老空区积水疏干，以彻底解除水患。
（2）先隔离后探放的原则。
包括两种情况：一是老空区水与地表水有密切水力联系，接受降水和地表水补给；或老空区的积水量大，不易疏干。
为避免矿井增加长期排水费用，应先设法隔断老空积水补给源或减少老空区补给水量，然后再进行探放水。
二是煤层松散或节理发育，采掘工作已邻近积水区，直接探放水有安全隐患时，应先修筑隔水墙，并预埋套管，在墙外进行探放水。
如果隔断老空区补给水源有困难而无法进行有效的疏放，必须留设防水煤(岩)柱，与生产区隔开，待条件成熟后再进行处理。
（3）先降压后探放的原则。
对水量大、水压高的老空积水区，—3—应本着从高处向低处分段、逐步探放的原则，降低老空区水压；或先从煤层顶底板岩层打放水钻孔，把水压降至安全值后，然后再沿煤层打探水钻孔。
（4）先堵后探放的原则。
当老空区积水与强含水层水或其他水体存在密切的水力联系，且补给量较大时，应先封堵老空水与其他水体的水力联系通道，然后再进行探放水。
2.老空水“三线”当采掘工作面接近老空积水区时，为防止老空水透水，确保采掘工作和人身安全，需将老空积水区的积水范围、水位标高、积水量等资料填绘在采掘工程图上。
经过分析划出三条界线，即积水线、探水线、和警戒线，简称“三线”（图1）。
积水线（采空边界）探水线警戒线+430m+440m+450m+460m+470m+480m+490m+500m 123图1积水线、探水线和警戒线示意图1—积水线（采空边界）；2—探水线；3—警戒线积水线：即老空区、小窑采空区的积水范围。
井下探放水技术规定
一井下探放老空水技术要求1.老空水探放原则对于采掘工作面受老空水害影响的矿井，应当坚持“预测预报、探掘分离、有掘必探、先探后掘、先治后采”的原则进行探放水。
除了要遵循上述原则外，探放老空水还应遵循以下具体原则：（1）主动探放的原则。
当老空区上方（地面或井下）不存在重要建筑物、老空水与地表水体及煤系含水层水力联系不密切，老空积水体压覆的大量煤炭资源急待开采时，应采取主动探放原则，将该部分老空区积水疏干，以彻底解除水患。
（2）先隔离后探放的原则。
包括两种情况：一是老空区水与地表水有密切水力联系，接受降水和地表水补给；或老空区的积水量大，不易疏干。
为避免矿井增加长期排水费用，应先设法隔断老空积水补给源或减少老空区补给水量，然后再进行探放水。
二是煤层松散或节理发育，采掘工作已邻近积水区，直接探放水有安全隐患时，应先修筑隔水墙，并预埋套管，在墙外进行探放水。
如果隔断老空区补给水源有困难而无法进行有效的疏放，必须留设防水煤(岩)柱，与生产区隔开，待条件成熟后再进行处理。
（3）先降压后探放的原则。
对水量大、水压高的老空积水区，—3—应本着从高处向低处分段、逐步探放的原则，降低老空区水压；或先从煤层顶底板岩层打放水钻孔，把水压降至安全值后，然后再沿煤层打探水钻孔。
（4）先堵后探放的原则。
当老空区积水与强含水层水或其他水体存在密切的水力联系，且补给量较大时，应先封堵老空水与其他水体的水力联系通道，然后再进行探放水。
2.老空水“三线”当采掘工作面接近老空积水区时，为防止老空水透水，确保采掘工作和人身安全，需将老空积水区的积水围、水位标高、积水量等资料填绘在采掘工程图上。
经过分析划出三条界线，即积水线、探水线、和警戒线，简称“三线”（图1）。
图1积水线、探水线和警戒线示意图1—积水线（采空边界）；2—探水线；3—警戒线积水线：即老空区、小窑采空区的积水围。
是根据地质调查、物探、钻探等探查结果圈定的老空积水边界线。
探水线：根据积水区的位置、围、地质及水文地质条件及—4—其资料可靠程度、采空区和巷道受矿山压力破坏情况等因素确定。
煤矿井下探放水制度(5篇)
煤矿井下探放水制度一、探放水的原则采掘工作必须执行“八字”原则，即“有疑必探，先探后掘”的原则。
因而，遇到下列情况之一时，必须进行探水。
(1)接近水淹的井巷、老窑或小窑时。
(2)接近含水层、导水断层、含水裂隙密集带、溶洞和陷落柱时，或通过它们之前。
(3)打开隔离煤柱放水前。
(4)接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带或裂隙发育带时。
(5)接近可能涌(突)水的钻孔时。
(6)接近有水或稀泥的灌浆区时。
(7)采动影响范围内有承压含水层或含水构造，或煤层与含水层的隔水岩柱厚度不清，可能突水时。
(8)接近矿井水文地质条件复杂的地段，采掘工作有涌(突)水预兆或情况不明时。
(9)接近其他可能涌(突)水地段时。
二、探放水钻孔布置1、探放老空水钻孔，应按巷道的设计方向在其水平面和竖直面内呈扇形布置；钻孔应成组布设，其孔数视超前距和帮距而定。
(1)竖直扇形面内钻孔间的终孔垂距不得超过1.5m。
(2)水平扇形面内各组钻孔间的终孔水平距离不得大于3m。
(3)探水钻孔的最小超前距或帮距10m。
(4)一般倾斜煤层平巷的探放水孔，应呈半扇面形布置在巷道正前和上帮。
(5)倾斜煤层上山巷道探放水孔，呈扇面形布置在巷道的前方。
2、探放断层水及底板岩溶水的钻孔，必须沿掘进方向的前方及下方布置；底板方向的钻孔不得少于____个。
3、探放水钻孔除兼做堵水或疏水用外，终孔孔径一般不得大于58mm。
4、巷道接近可能导水的老钻孔探水线时，应向老钻孔布设扇形探水钻孔。
5、对水压大于1MPa的断层水、陷落柱水或强含水层水，不宜沿煤层布置探放水钻孔。
三、探放水钻孔孔口安全装置探放水钻孔应安设孔口安全装置。
孔口安全装置由孔口管、泄水测压三通、孔口水门和钻杆逆止阀。
(必要时安装)等组成。
1、孔口管的安装与固定：(1)选择岩层坚硬完整地段开孔，孔径应大于孔口管直径1-2级，钻至预定深度后，将孔内冲洗干净。
注浆使孔口管(管周围应焊扶正肋骨片)与孔壁间充满水泥浆。
井下探放水安全操作规程范本（三篇）
井下探放水安全操作规程范本第一章总则第一条为了保障井下探放水作业的安全和高效进行，制定本规程。
第二条本规程适用于井下探放水作业人员，包括操作人员、施工人员等。
第三条井下探放水作业必须遵循安全第一的原则，严格按照规程进行操作。
第四条井下探放水作业前，必须进行安全培训，掌握本规程的内容。
第二章作业前准备工作第五条作业前必须对井下环境进行详细的勘察，确定井内存在的可能的风险、隐患。
第六条作业前必须检查设备的运行情况，确保设备完好，并进行必要的维护保养。
第七条作业前必须编制安全作业方案，并报送相关管理部门审核。
第八条作业前必须对作业区域进行隔离，确保无关人员无法进入。
第三章作业操作流程第九条作业前必须对井下通风设备进行调试，确保通风良好。
第十条作业前必须穿戴好个人防护用具，包括防护服、防护鞋、安全帽、护目镜等。
第十一条作业前必须准备好放水设备，确保设备运行正常。
第十二条作业前必须对井下的电气设备进行检查，确保电气设备的安全运行。
第十三条作业时必须严格按照操作规程进行操作，不能擅自变动操作流程。
第十四条作业过程中必须及时清理作业区域的积水，避免因积水导致的滑倒等意外。
第四章注意事项第十五条作业时必须密切关注井下的环境变化，发现异常情况立即停止作业。
第十六条作业时必须时刻保持联络通畅，确保能及时向上级汇报情况。
第十七条作业时必须遵守相关法律法规，禁止进行违法违规行为。
第十八条作业时必须保持井下整洁，禁止随意丢弃杂物，防止堵塞设备。
第五章应急措施第十九条发生紧急情况时，必须立即采取紧急停机措施，并按照应急预案进行处置。
第二十条发生事故时，必须立即报告上级领导，并做好相应的事故调查和处理工作。
第二十一条发生火灾时，必须立即启动灭火设备并紧急撤离井下。
第六章监督与检查第二十二条运营管理部门要定期对井下探放水作业进行监督检查，确保作业符合规定。
第二十三条作业人员要积极配合监督检查工作，如实提供相关资料，不得隐瞒事实。
新规 井下探放老空水技术要求
附件一井下探放老空水技术要求1.老空水探放原则对于采掘工作面受老空水害影响的矿井，应当坚持“预测预报、探掘分离、有掘必探、先探后掘、先治后采”的原则进行探放水。
除了要遵循上述原则外，探放老空水还应遵循以下具体原则：（1）主动探放的原则。
当老空区上方（地面或井下）不存在重要建筑物、老空水与地表水体及煤系含水层水力联系不密切，老空积水体压覆的大量煤炭资源急待开采时，应采取主动探放原则，将该部分老空区积水疏干，以彻底解除水患。
（2）先隔离后探放的原则。
包括两种情况：一是老空区水与地表水有密切水力联系，接受降水和地表水补给；或老空区的积水量大，不易疏干。
为避免矿井增加长期排水费用，应先设法隔断老空积水补给源或减少老空区补给水量，然后再进行探放水。
二是煤层松散或节理发育，采掘工作已邻近积水区，直接探放水有安全隐患时，应先修筑隔水墙，并预埋套管，在墙外进行探放水。
如果隔断老空区补给水源有困难而无法进行有效的疏放，必须留设防水煤(岩)柱，与生产区隔开，待条件成熟后再进行处理。
（3）先降压后探放的原则。
对水量大、水压高的老空积水区，—3—应本着从高处向低处分段、逐步探放的原则，降低老空区水压；或先从煤层顶底板岩层打放水钻孔，把水压降至安全值后，然后再沿煤层打探水钻孔。
（4）先堵后探放的原则。
当老空区积水与强含水层水或其他水体存在密切的水力联系，且补给量较大时，应先封堵老空水与其他水体的水力联系通道，然后再进行探放水。
2.老空水“三线”当采掘工作面接近老空积水区时，为防止老空水透水，确保采掘工作和人身安全，需将老空积水区的积水范围、水位标高、积水量等资料填绘在采掘工程图上。
经过分析划出三条界线，即积水线、探水线、和警戒线，简称“三线”（图1）。
图1积水线、探水线和警戒线示意图1—积水线（采空边界）；2—探水线；3—警戒线积水线：即老空区、小窑采空区的积水范围。
是根据地质调查、物探、钻探等探查结果圈定的老空积水边界线。

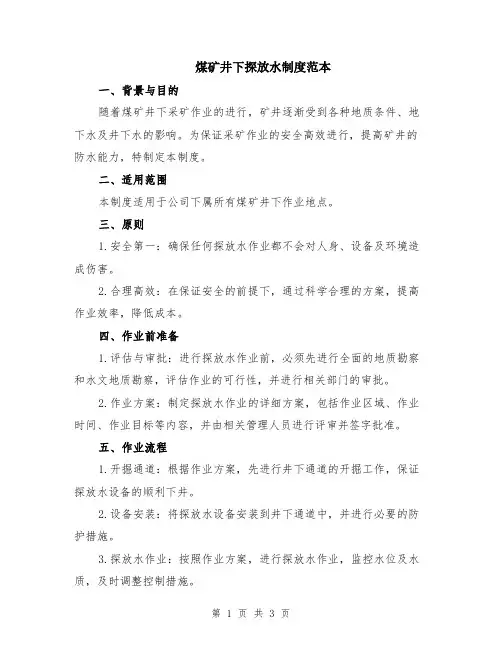

煤矿井下探放水制度范本
煤矿井下探放水制度范本一、背景与目的随着煤矿井下采矿作业的进行，矿井逐渐受到各种地质条件、地下水及井下水的影响。
为保证采矿作业的安全高效进行，提高矿井的防水能力，特制定本制度。
二、适用范围本制度适用于公司下属所有煤矿井下作业地点。
三、原则1.安全第一：确保任何探放水作业都不会对人身、设备及环境造成伤害。
2.合理高效：在保证安全的前提下，通过科学合理的方案，提高作业效率，降低成本。
四、作业前准备1.评估与审批：进行探放水作业前，必须先进行全面的地质勘察和水文地质勘察，评估作业的可行性，并进行相关部门的审批。
2.作业方案：制定探放水作业的详细方案，包括作业区域、作业时间、作业目标等内容，并由相关管理人员进行评审并签字批准。
五、作业流程1.开掘通道：根据作业方案，先进行井下通道的开掘工作，保证探放水设备的顺利下井。
2.设备安装：将探放水设备安装到井下通道中，并进行必要的防护措施。
3.探放水作业：按照作业方案，进行探放水作业，监控水位及水质，及时调整控制措施。
4.数据记录与分析：对作业期间相关数据进行记录，并定期进行统计分析，为下一次作业提供参考。
5.作业结束：作业结束后，及时将设备进行拆除，并进行评估总结。
六、安全控制措施1.施工前安全技术交底：组织施工人员进行安全技术交底，确保每个人都了解作业的风险和防范措施。
2.防护设施：保证作业现场各类防护设施完善，如安全帽、防滑鞋、防护眼镜等。
3.通风检测：作业期间要进行定期通风检测，确保井下空气的质量达到安全要求。
4.应急预案：制定作业期间的应急预案，包括逃生路线、急救设备等。
5.作业人员培训：定期进行作业人员的安全培训，提高其安全意识和应急处理能力。
七、责任划分1.项目负责人：负责制定作业方案，并对作业质量和进度负责。
2.技术负责人：负责监控作业现场的技术指导与安全控制。
3.安全员：负责作业现场的安全检查和隐患排查。
4.操作人员：执行探放水作业，遵守操作规程，负责设备的运行和维护。
探放水要求
矿井探放水设计要求一、在出现《煤矿防治水规定》第92条规定的9种情况下必须编制探放水设计。
（贵州要求“有掘必探”，但并不一定要编制探放水设计，可采用长纤子进行“探”，只有在具有突水威胁的采掘头面才必须编制探放水设计，如庙新煤矿过水坝河、茅口大巷过张性断层带等）二、探放水设计内容：1、探放水地区的水文地质条件（如老空积水范围、积水量、估算的水头高度、涌水量等）。
2、探放水巷道的开拓方向、施工次序、支护形式。
3、探放水钻孔个数、方位、倾角、深度、施工技术要求、超前距、帮距。
4、探放水施工施工中应采取的安全措施。
5、受水威胁区信号联系与避灾路线。
6、水情及避灾联系制度与灾害处理措施。
7、探放水钻孔设计图（平面图、剖面图、断面图、避灾线路图）。
探放水设计前沿部分：一、煤（岩）层赋存特征1、煤(岩)层产状、厚度、结构、坚固性系数、层间距俗称“三郎煤”，位于龙潭组中部，上距6煤层70m左右，下距26煤层18m左右。
煤层厚度1.59－2.00m，一般1.8m左右。
煤层较稳定，区内有见煤点6个，邻区有见煤点4个，全部可采，为全区可采煤层，是矿区的主采煤层。
煤层结构简单至较复杂，含1－3层高岭石泥岩夹矸，单层厚0.02－0.30m。
煤层呈块状，条带状结构，属半亮型煤，上部0.15－0.20m为暗淡型，中部1.20－1.60m为光亮煤，下部0.15－0.40m暗淡～半亮型煤。
其顶板为深灰色泥质粉砂岩，含较完整的植物化石。
2、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数本矿开采煤层为19煤，2008年经矿井瓦斯等级鉴定为：二氧化碳相对涌出量为11.9m ⊃;/t.d,沼气相对涌出量为36.73m⊃;/t,矿井瓦斯绝对涌出量2.50m3/min，二氧化碳绝对涌出量为0.81 m3/min；煤炭科学总院重庆研究院对19号煤层进行煤与瓦斯突出危险性鉴定。
鉴定结论为：“凤山煤矿19号煤层在+1650m标高以上区域，评价为不具有突出危险性；贵州省煤田地质局实验室对该矿19煤层（报告中为M4＃煤层）煤样鉴定报告的结论，该矿19煤层无爆炸性；贵州省煤田地质局实验室对该矿19煤层（报告中为M4＃煤层）煤样鉴定报告的结论，该矿19煤层自燃倾向等级为三类,即为不易自燃煤层。
煤矿井下探放水制度
煤矿井下探放水制度
是指在煤矿井下，为了防止井下水位过高影响矿井的正常生产运行，需要进行探放水操作。
该制度一般包括以下内容：
1. 探水：井下工作人员需要定期探测井下水位，了解水位情况。
2. 放水：如果水位过高，超过安全水位的限度，需要进行放水操作。
放水一般使用排水泵等设备，将井下的水抽到地面或其他合适的位置。
3. 安全措施：在进行探放水操作时，必须严格遵守相关的安全规定，佩戴好安全装备，确保工作人员的安全。
4. 报告记录：完成探放水操作后，需要进行相关的报告记录，包括放水时间、水位情况、放水量等，以备后续参考。
煤矿井下探放水制度的目的是确保矿井的正常生产运行，同时也是为了预防井下积水导致的安全事故发生。
这一制度的执行对于煤矿的安全和稳定运营具有重要意义。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件井下探放老空水技术要求1.老空水探放原则对于采掘工作面受老空水害影响的矿井，应当坚持“预测预报、探掘分离、有掘必探、先探后掘、先治后采”的原则进行探放水。
除了要遵循上述原则外，探放老空水还应遵循以下具体原则：（1）主动探放的原则。
当老空区上方（地面或井下）不存在重要建筑物、老空水与地表水体及煤系含水层水力联系不密切，老空积水体压覆的大量煤炭资源急待开采时，应采取主动探放原则，将该部分老空区积水疏干，以彻底解除水患。
（2）先隔离后探放的原则。
包括两种情况：一是老空区水与地表水有密切水力联系，接受降水和地表水补给；或老空区的积水量大，不易疏干。
为避免矿井增加长期排水费用，应先设法隔断老空积水补给源或减少老空区补给水量，然后再进行探放水。
二是煤层松散或节理发育，采掘工作已邻近积水区，直接探放水有安全隐患时，应先修筑隔水墙，并预埋套管，在墙外进行探放水如果隔断老空区补给水源有困难而无法进行有效的疏放，必须留设防水煤（岩）柱，与生产区隔开，待条件成熟后再进行处理。
（3）先降压后探放的原则。
对水量大、水压高的老空积水区，应本着从高处向低处分段、逐步探放的原则，降低老空区水压； 或先从煤层顶底板岩层打放水钻孔，把水压降至安全值后，然后 再沿煤层打探水钻孔。
（4）先堵后探放的原则。
当老空区积水与强含水层水或其他 水体存在密切的水力联系，且补给量较大时，应先封堵老空水与 其他水体的水力联系通道，然后再进行探放水。
2. 老空水“三线”当采掘工作面接近老空积水区时，为防止老空水透水，确保米掘工作和人身安全，需将老空积水区的积水范围、水位标咼、 积水量等资料填绘在采掘工程图上。
经过分析划出三条界线，即图1积水线、探水线和警戒线示意图1—积水线（采空边界）；2—探水线；3—警戒线积水线： 即老空区、小窑采空区的积水范围。
是根据地质调查、物探、钻探等探查结果圈定的老空积水边界线。
探水线：根据积水区的位置、范围、地质及水文地质条件及—4其资料可靠程度、采空区和巷道受矿山压力破坏情况等因素确定。
具体有如下规定：积水线、探水线、和警戒线，简称“三线”+450m +440m +430m（图O+500m +490m +480m +470m +460m积水线（采空边界）探水线警戒线（1）探水线应根据积水区的位置、范围、水文地质条件及其资料的可靠程度，以及采空区、巷道受矿山压力的破坏情况等因素确定。
（2）对本矿开采所造成的老空、老巷、水窝等积水区，其边界位置准确，水压不超过1MPa,探水线至积水线的最小距离为在煤层中不得少于30m,在岩层中不得少于20m。
（3）对本矿井的积水区，虽有图纸资料，但不能确定积水边界时，探水线至推断的积水线的最小距离不得少于60m。
（4）对有图纸资料可查的老窑，探水线至老窑边界的最小距离不得少于60m。
对没有图纸资料可查的老窑，可根据本矿井已了解到的小窑开采最低水平，作为预测的可疑区，必要时可先进行物探控制可疑区，再由可疑区向外推100m 作为探水线。
警戒线：图纸资料可靠的由探水线外推不少于30m 作为警戒线；有一定图纸资料参考的外推不少于50m 作为警戒线，资料依靠调查分析判断的外推不少于80m作为警戒线。
3.探放水设计探水前必须编制探放水设计，探放水结束后，必须有探放水工作总结。
探放水设计编制内容包括：（1）探放水区老空积水情况。
包括老空积水范围、积水量、水头高度（水压）、补给量，老空与上、下采空区、相邻积水区、地表河流、建筑物及断层构造的关系，积水区与含煤地层及上下含水层的水力联系等，确定探水线。
（2）探放水区地质、水文地质条件。
（3）探放水区巷道的布置、施工次序、规格和支护形式等。
（4）探放水钻孔组数、个数、孔径、方位、倾角、深度，套管长度、壁厚，施工技术要求及采用的超前距与帮距。
（5）探放水施工设备、钻具等。
（6）探放水施工安全技术措施。
包括钻机运输安装、钻探操作的安全措施、受老空水等威胁地区信号联系和避灾路线的确定、施工现场的通风措施和瓦斯检查制度、钻孔放水措施、通讯方法和工具、机电管理及避灾路线等。
（7）防排水设施，如水闸门、水闸墙及水仓、水泵、管路和水沟等，排水系统能力、排水设备的维护、泄水线路的清理制度等。
（8）施工工程图纸：老空水体位置、老空积水区与现采掘工作面的关系图、探放水钻孔布置的平面图、剖面图及钻孔施工位置图、避灾路线图等。
（9）其他应在探放水设计中明确的内容。
4.探放老空水的内容和要求4.1施工准备1）探放水前的检查工作（1）检查排水系统。
准备或清理好水沟、水仓；检查排水管路、排水泵及电动机，确保排水系统正常运转，达到设计的最大排水能力。
（2）检查瓦斯。
矿井必须按管理制度定时进行瓦斯检查，瓦斯浓度超过安全规定时应停止工作，及时加强通风。
（3）检查支护情况。
矿井井下探放水施工巷道现场发现有松动或破损的支护要及时修整或更换，并仔细检查帮顶是否背好。
（4）检查煤壁。
矿井井下探放水施工现场的煤壁有松软或膨胀等现象时，要及时处理，闭紧填实，必要时可打上木垛，防止水流冲垮煤壁，造成事故。
（5）检查避灾路线。
矿井井下探放水施工过程中，设计的避灾路线内不许有煤炭、木料、煤车等阻塞，要时刻保证畅通无阻。
2）探放水前的准备工作安装钻机探水前，必须遵守以下规定：（1）加强钻孔附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。
在探水地点应备用一定数量的坑木、麻袋、木塞、木板、黄泥、棉线、锯和斧等，以便探放水过程中意外出水或钻孔水压突然增大时及时处理。
（2）清理巷道，挖好排水沟。
探水钻孔位于巷道低洼处时，配备与探放水量相适应的排水设备；（3）在打钻地点或其附近安设专用电话；（4）依据设计，确定探水孔位置时，由测量人员进行标定。
负责探放水工作的人员亲临现场，共同确定钻孔的方位、倾角、深度和钻孔数量；（5）在预计水压大于O.IMPa的地点探水时，必须预先固结套管。
套管口安装闸阀，套管深度在探放水设计中规定。
预先开掘安全躲避硐，制定包括撤人的避灾路线等安全措施，并使每个作业人员了解和掌握；（6）钻孔内水压大于1.5MPa时，采用反压和有防喷装置的方法钻进，并制定防止孔口管和煤（岩）壁突然鼓出的措施。
4.2老空水积水量估算式中：KMah 「* KMFW 或W --------sin cos W—老空积水量，m3;M采厚，m;a—老空走向长度，m；h—老空垂高，m;a—煤层倾角，（°）；K—老空的充水系数，一般老空区取0.3-0.5,煤巷取0.5-0.8,岩巷取0.8-1.04.3探水线内钻孔布置1）超前距、允许掘进距离、帮距和密度的确定（图2）安全外围线允许掘进距离超前距图2探水钻孔的超前距、帮距和允许掘进距离示意图—8—探放老空水超前距、帮距需满足前述规定，另外也可按以下公式计算确定。
（1）超前距按下式计算：a=0.5AL 3pV k p式中：a —超前距（或帮距），m；A —安全系数，一般取2〜5;L —巷道的跨度（宽或高取其大者）,m；P —水头压力，MPa;K p—煤的抗张强度，MPa,可由试验测定。
一般采用0.2〜 1.4MPa,在无实测资料时可供参考。
（2）允许掘进距离指经探水后，证实无水害威胁，可以安全掘进的长度。
（3）帮距指扇形布置的最外侧探水孔所控制的范围与巷道帮的距离，其值一般应与超前距相同，有时可略比超前距小1- 2m。
（4）钻孔密度（孔间距）指到允许掘进距离的终点处的探水钻孔之间的间距。
间距的大小视具体情况而定，一般不得超过3m。
2）探水钻孔布置方式。
（1）针对三线管理规定中“警戒线、探水线、积水线”不同范围内的钻孔设计原则，因水患威胁不同，结合现场的可操作性和实际经济效果等综合因素考虑，应分三种情况进行分别设计。
探水钻孔的布置方式、数量和夹角大小可参见表1①在警戒线圈定以外区域，按照掘进钻探“有掘必探”工作要求，实行基本钻探方式。
薄煤层：设计钻孔成扇形布置，按照超前距离控制至少30m，帮距控制至少20m的要求，探放水钻孔布置按照至少3个进行设计。
厚煤层：设计钻孔成扇形布置，按照超前距离控制至少30m，帮距控制至少20m的要求，探放水钻孔布置按照至少4个进行设计。
即在薄煤层钻孔设计基础上，在垂直方向上增加1个钻孔。
②在警戒线以内、探水线以外的过渡区域，应按照资料掌握的可靠程度，结合地面、井下物探成果，针对性的进行钻孔方案设计，原则上要比情况1方案设计钻孔数多、比情况3方案设计钻孔数少，应按照山西省掘进钻探“有掘必探”工作要求，实行有针对性的钻探方式。
参考方案（以钻孔设计60m为例）。
薄煤层：煤层赋存方向应至少应布置5个探放水钻孔（见图1）帖扛湮计平中團tniiftitwnE护胪hOtn0=IQ1石lm0s61m图厚煤层：应至少布置8个探放水钻孔，煤层赋存方向布置 5 个孔，垂直方向的前进方向布置3个孔。
巷道沿煤层顶板正常掘进时，3个垂直方向钻孔应探至煤层底板 （见图2）;巷道沿煤层底 板正常掘进时，3个垂直方向钻孔应探至煤层顶板（见图 3）。
—11—H4■-LD S生r 2DP6i-f=护 驗jha 1防TA-4*机寵 *•- a£f也1丑fl0 <1C CH-?=華*性■5•L丄号11J a*矿o a LOTON25护yr 1fiJjTL(TX(f2T4titrtdnar*礼H ：t 丄亩王仝札］& / ?swi*«③在探水线以内区域，按照探放老空水管理工作要求进行钻孔设计，一般在终孔位置处横向钻孔间距不得超过3m，纵向孔间距不得超过 1.5m。
—12—13精选文档表1探水钻孔布置方式煤层 厚薄 探水孔布置方式 钻孔呈扇形布置, 布置在巷道前方安全外围线4超前距安全外围线允许掘进距离图 31-13-2孔数 在警戒线圈定以外 区域，实行基本钻探 方式一般水平布置3个钻孔。
在警戒线以内、探水 线以外的过渡区域， 适当加密钻孔布置一般水平布S图 廿置5-7个钻孔。
「5 4 3 药—乙 31-13-3在探水线以内区域， 一般在终孔位置处 横向钻孔间距不得 超过3m ,纵向孔间 距不得超过1.5m 。
4 2 1-35歆“ 0。
福钻孔水平夹角 分大夹角与小 夹角两种，前者 钻孔夹角7〜 15 °后者1〜 3。
，视小窑老 空的规模而定。
老空规模大取 大夹角，反之， 取小夹角钻孔倾角按地层产状换算而定—14 —精选文档钻孔在水平及垂向方向上呈扇形般布置4个孔，按照巷道沿顶底板掘进 方式，分别有一个钻孔探至煤层顶、底板布置，布置在巷道前方图31-13-2在警戒线圈定以外 区域，实行基本钻探 方式分大夹角与小般布置8孔，分别有3个钻孔探至煤层 顶、底板在警戒线以内、探水 线以外的过渡区域， 适当加密钻孔布置夹角两种，前者 钻孔夹角7〜 15 °后者1〜 3。
