MIPS指令可以分成以下各类：
空操作no-op;
寄存器／寄存器传输：用得很广，包括条件传输在内；
常数加载：作为数值和地址的整型立即数；
算术／逻辑指令；
整数乘法、除法和求余数；
整数乘加；
加载和存储；
跳转、子程序调用和分支；
断点和自陷；
CP0功能：CPU控制指令
浮点；
用户态的受限访问：rdhwr和synci
注：64位版本开头以“d”表示，无符号数以“u”结尾，立即数通常以“i”结尾，字节操作以“b”结尾，双字操作以“d”结尾，字操作以“w”结尾
1、空操作：nop:相当于sll zero,zero,o，
ssnop: equals sll zero,zero,1.
这个指令不得与其它指令同时发送，这样就保证了其运行要花费至少一个时钟周期。
这在简单的流水线的CPU上无关紧要，但在复杂些的实现上对于实现强制的延时很有用。
2、寄存器／寄存器传送：
move: 通常用跟$zero寄存器的or来实现，或者用addu。
movf, movt, movn, movz: 条件传送。
3、常数加载：
dla、la: 用来加载程序中某些带标号的位置或者变量的地址的宏指令；
dli、li: 装入立即数常数，这是一个宏指令；
lui: 把立即数加载到寄存器高位。
4、算术／逻辑运算：
add、addi、dadd、daddi、addu、addiu、daddu、daddiu、dsub、sub、subu：加法指令和减法指令；
abs，dabs：绝对值；
dneg、neg、negu：取相反数；
and、andi、or、ori、xor、nor：逐位逻辑操作指令；
drol、rol、ror：循环移位指令；
sll、srl、sra：移位。
5、条件设置指令：
slt、slti、sltiu、sltu、seq、sge、sle、sne：条件设置。
6、整数乘法、除法和求余数：
div、mul、rem等等。
7、整数乘加（累加）：
mad等。
8、加载和存储：
lb、ld、ldl、ldr、sdl、sdr、lh、lhu、ll、sc、pref、sb等操作。
9、浮点加载和存储：
l.d、l.s、s.d、s.s等
常用MIPS指令集及格式：。
mips汇编指令集功能的介绍
知道了什幺是指令集，这个时候还有一个概念就是编译。
编译其实就是把高级语言编程机器语言。也就是二进制的东西。烧录
openwrt的时候，用hex编辑器打开看看，里面全是二进制代码，这些就是翻
译后的机器语言。（当然，固件中处理指令集后，还有数据，数据就是普通的
资源文件，不会去控制cpu）。
因为更多的寄存器需要更多的指令空间对寄存器编码，也会增加上下
文切换的负担。
于一条指令集；（这里不讨论什幺汉字是笔画组成的，形象的比喻而已）
但是无论汉语和英语，都能实现人类基本交流。
例如：英语虽然只有26个字母，但是汉字却有几千个。但是有时候
翻译表达同一个意思，往往比中文要复杂。比如中文的诗句，简单的几个汉
字，就可以描述此次此刻的心境。
指令集就是cpu能读懂的指令，命令，就是人们预先定义好的，控制
MIPS指令集就是MIPS架构的CPU能读懂的语言。
MIPS汇编
MIPS指令集
MIPS指令集属于精简指令集
MIPS的所有指令都是32位，指令格式简单，而X86的指令长度不
是固定的。
简单的指令和格式易于译码和流水线操作，但是代码密度不高，导致
二进制ቤተ መጻሕፍቲ ባይዱ件大
MIPS有32个通用寄存器REG，为什幺是32个而不是更多呢？
mips汇编指令集功能的介绍
简单来说，指令集就是CPU能看得懂的语音，可以称之为机器语
言。
CPU指令集主要包括CISC（复杂指令集）和RISC（精简指令集）。
形象点说，
CISC类似于汉语，每一句话都是由汉字组成，而每一个汉字就相当
于一条指令集；
RISC类似于英语，每一句话都是由字母组成，而每一个字母就相当
MIPS32指令集(多来源_格式整齐)

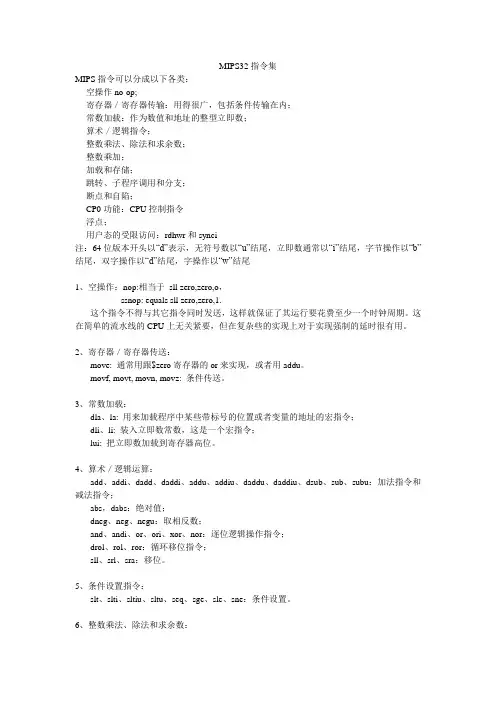

MIPS32指令集MIPS指令可以分成以下各类：空操作no-op;寄存器／寄存器传输：用得很广，包括条件传输在内；常数加载：作为数值和地址的整型立即数；算术／逻辑指令；整数乘法、除法和求余数；整数乘加；加载和存储；跳转、子程序调用和分支；断点和自陷；CP0功能：CPU控制指令浮点；用户态的受限访问：rdhwr和synci注：64位版本开头以“d”表示，无符号数以“u”结尾，立即数通常以“i”结尾，字节操作以“b”结尾，双字操作以“d”结尾，字操作以“w”结尾1、空操作：nop:相当于sll zero,zero,o，ssnop: equals sll zero,zero,1.这个指令不得与其它指令同时发送，这样就保证了其运行要花费至少一个时钟周期。
这在简单的流水线的CPU上无关紧要，但在复杂些的实现上对于实现强制的延时很有用。
2、寄存器／寄存器传送：move: 通常用跟$zero寄存器的or来实现，或者用addu。
movf, movt, movn, movz: 条件传送。
3、常数加载：dla、la: 用来加载程序中某些带标号的位置或者变量的地址的宏指令；dli、li: 装入立即数常数，这是一个宏指令；lui: 把立即数加载到寄存器高位。
4、算术／逻辑运算：add、addi、dadd、daddi、addu、addiu、daddu、daddiu、dsub、sub、subu：加法指令和减法指令；abs，dabs：绝对值；dneg、neg、negu：取相反数；and、andi、or、ori、xor、nor：逐位逻辑操作指令；drol、rol、ror：循环移位指令；sll、srl、sra：移位。
5、条件设置指令：slt、slti、sltiu、sltu、seq、sge、sle、sne：条件设置。
6、整数乘法、除法和求余数：div、mul、rem等等。
7、整数乘加（累加）：mad等。
8、加载和存储：lb、ld、ldl、ldr、sdl、sdr、lh、lhu、ll、sc、pref、sb等操作。
【SoCVista】MIPS32指令集
PC = PC31:28 :: ADDR28 RA = PC + 8; PC = PC31:28 :: ADDR28 RD = PC + 8; PC = RS PC = RS LOAD AND STORE OPERATIONS
RT ≠ 0, RD = RS RT = 0, RD = RS
RD, RS RS
READING THE CYCLE COUNT REGISTER FROM C unsigned mips_cycle_counter_read() { unsigned cc; asm volatile("mfc0 %0, $9" : "=r" (cc)); return (cc << 1); }
SP+S-1:P
JUMPS AND BRANCHES (NOTE: ONE DELAY SLOT) B BAL BEQ BEQZ BGEZ
OFF18 OFF18
PC += OFF18± RA = PC + 8, PC += OFF18±
IF IF IF
DESTINATION REGISTER SOURCE OPERAND REGISTERS RETURN ADDRESS REGISTER (R31) PROGRAM COUNTER 64-BIT ACCUMULATOR ACCUMULATOR LOW (ACC31:0) AND HIGH (ACC 63:32) PARTS SIGNED OPERAND OR SIGN EXTENSION UNSIGNED OPERAND OR ZERO EXTENSION CONCATENATION OF BIT FIELDS MIPS32 RELEASE 2 INSTRUCTION ASSEMBLER PSEUDO-INSTRUCTION
32位MIPS处理器说明
32位MIPS处理器说明一、实验目的熟悉现代处理器的基本工作原理；掌握单周期和流水线处理器的设计方法。
二、实验原理及实验内容该32位MIPS处理器主要需要设计ALU、单周期、流水线。
下面分别讲述这三个部分的设计原理及实验内容。
1.ALUALU即算数逻辑单元，要求设计一个32位的ALU，实现基本的算术、逻辑、关系、位与移位运算。
输入32bit的A和B作为操作数，5bit的控制输入ALUFun和一位控制输入Sign，输出32bit的结果Z。
其功能表如下图所示：根据功能表和要求，我们在顶层模块中设计了32bit输入ALUSrc1和ALUSrc2,以及5bit控制ALUFunc，1bit控制Sign，32bit输出ALUOut。
设计了四个主要模块：ALU_ADD_SUB，ALU_CMP，ALU_Logic，ALU_Shift，并根据ALUFunc的值来确定使用的模块。
设计框图思路如下：（1）ALU_ADD_SUB这部分是ALU设计中最重要的一部分。
采用了8位超前进位级联，用与门来实现32位全加器。
减法由加法实现，在运算的开始由ALUFunc判断进行的是加法还是减法，如果是加法则直接将两个操作数输入全加器，最低进位为0，如果是减法则取ALUSrc2的反码之后再做加法运算，最低进位是1。
需要注意的是运算结束之后需要判断结果是否为0（这个在branch指令中尤为重要），是否为负数，还有是否溢出。
是否为溢出还需要检查控制符号，如果控制符号为有效（即有符号计算）则两正数相加得负或两负数相加得正则溢出，溢出则结果符号位反了，再进而判断是否为负。
若为无符号运算，加法结果溢出则最高进位为1，且结果不为负；减法结果溢出等价于结果为负，即最高进位为0。
而结果为0等价于全部位都取0。
（2）ALU_Shift移位运算分别有逻辑左移，逻辑右移，算术右移三种情况。
首先判断是逻辑移位还是算术移位来决定填充0还是填充逻辑位。
之后采取先将操作数根据左移还是右移的判断做出32位扩充，再根据shamt从最高位到最低位判断是否为0来决定取那几位操作数，最后得到移位的结果。
mips是什么意思

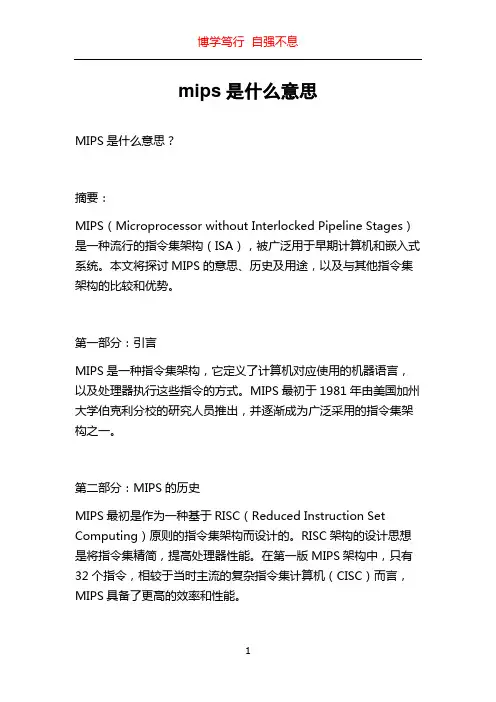

mips是什么意思MIPS是什么意思？摘要：MIPS（Microprocessor without Interlocked Pipeline Stages）是一种流行的指令集架构（ISA），被广泛用于早期计算机和嵌入式系统。
本文将探讨MIPS的意思、历史及用途，以及与其他指令集架构的比较和优势。
第一部分：引言MIPS是一种指令集架构，它定义了计算机对应使用的机器语言，以及处理器执行这些指令的方式。
MIPS最初于1981年由美国加州大学伯克利分校的研究人员推出，并逐渐成为广泛采用的指令集架构之一。
第二部分：MIPS的历史MIPS最初是作为一种基于RISC（Reduced Instruction Set Computing）原则的指令集架构而设计的。
RISC架构的设计思想是将指令集精简，提高处理器性能。
在第一版MIPS架构中，只有32个指令，相较于当时主流的复杂指令集计算机（CISC）而言，MIPS具备了更高的效率和性能。
不久后，MIPS架构迅速得到了业界的认可，多家计算机厂商开始采用MIPS架构设计和生产处理器。
许多首个商用RISC处理器都基于MIPS架构。
其简单而高效的设计理念，使得MIPS成为当时最受欢迎的指令集架构之一。
2000年，MIPS Technologies成为一家独立的半导体公司，并推出了更多适用于嵌入式系统的MIPS处理器。
如今，MIPS架构已成为广泛使用于各种嵌入式领域的首选架构。
第三部分：MIPS的应用领域MIPS架构最常见的应用领域是嵌入式系统。
例如，路由器、智能手机、数字电视和无线通信设备等都经常采用MIPS架构的处理器。
与其他指令集架构相比，MIPS的简洁和高效率使得其在这些领域中表现出色。
此外，MIPS也被广泛应用于教育和研究领域。
因为MIPS指令集相对简单且易于理解，学生和研究人员常常使用MIPS作为教学和研究的工具。
许多计算机体系结构的课程都会涵盖MIPS。
第四部分：MIPS与其他指令集架构的比较与CISC指令集架构相比，MIPS具有以下优势：1. 简单性：MIPS指令集非常简洁，只有少量的指令类型，易于理解和实现。
