机电工程施工界面划分(常规情况下)
机电部分 施工范围及分工界面表
√
4
雨水排水系统（不含屋面虹吸排水工程）
4.1
施工图纸范围内的全部雨水排水系统，包括但不限于以下内容：
√
4.1.1 预埋件、套管预留预埋、预留洞、补洞、堵洞；
√
4.1.2
管道系统（包括雨水斗、雨水管道及附件）的供应及安装，管线做至出建筑物外墙的第一个雨水井（不含雨水井），无雨水井时做至出建筑物外墙 外1.5米处封堵；
主要范围：
主要范围：
幕墙、天窗及入口 a.消防水系
钢结构的施工图设 统；
计、钢结构及幕墙 b.灭火器配置
安装需要的预留预 系统；
埋、材料采购、加 c.气体灭火系
工制作、现场施工 统；
安装、运输、检测 d.消防电系
验收、成品保护、 统；
保修及招标文件内 e.防火卷帘
明确的设计施工全 门；
部内容
f.防火门
√
2.2
不含卫生洁具及洗涤盆。
2.3
不含地下汽车库以及清洁间内所有水嘴。
3
压力排水系统
3.1
施工图纸范围内的全部压力排水系统，包括但不限于以下内容：
√
3.1.1 预埋件、防水套管及人防防护密闭套管预埋、结构混凝土内管道预埋、预留孔洞、补洞、孔洞封堵、设备基础施工等；
√
3.1.2 管道系统的供应及安装（管线做至出建筑物外墙的第一个污水井（不含污水井），无污水井时做至出建筑物外墙外1.5米处封堵）；
系统；
市自来水公司负
g.地下车库智能诱导通风 责设计、施工
系统
6.2
涉及幕墙专业的防雷接地的压接和焊接。
6.3
低压配电柜、低压配电箱、强电桥架线槽的保护接地；接地干线后续的强电系统保护接地工程(不含制冷机房、热力站及水泵房内的由其它专业分包 施工的低压配电柜的接地)。
高速公路机电工程的施工界面划分
我认为机电工程与相关工程界面可划分为：1机电工程与线路主体土建工程界面划分1.1通信管道工程通信管道工程施工图（含通信管道，电力管道、紧急电话和监控设备基础）由机电设计单位完成。
主体土建工程设计单位及时提供最新资料（含变更设计）。
在桥梁构造物上设置外场设备基础时，机电工程与主体工程之间应先协商，并由机电工程设计单位提供基础位置、受力条件、预埋件的安装方式图等技术资料。
主体工程设计单位在构造物设计中一并完成基础及预埋件的设计并计列工程（材料）数量。
1.2 收费广场土建工程收费广场土建工程（路基、路面及排水）设计已由主体工程设计单位完成。
机电设计单位应提供收费岛长度和对收费广场的要求。
收费广场路面以上的收费岛（含岛上预埋管道及设备基础）、收费亭以及收费广场下横穿管道和人手孔等收费土建工程设计由机电工程设计单位完成。
2机电工程与房建工程界面划分2.1收费站设备机房监控分中心、隧道监控室和各收费站机房设计由房建设计完成。
机电设计单位应提供室内平面布置、使用面积、室内环境、设备专用电源和接地要求，以及电缆引入室内人井，电缆爬架、专用配电箱位置、各机房间缆线连接所需沟、槽、管、洞尺寸和材料等详细要求，必要时提供示意图。
2.2收费站房综合布线收费站房电话线、计算机网线等综合布线由房建设计单位完成。
2.3隧道房建变电所山区高速公路长大隧道房建变电所土建（含站房的水暖电、照明、插座等）设计由房建设计单位完成。
机电设计单位提供变电所设置位置、平面布置图、室内环境要求。
变电所场坪设计由房建设计单位完成。
变电所外电引入、高低柜和发电机等电气设计由机电设计单位完成。
2.4 收费站、服务区、停车区供电照明收费站、服务区、停车区外电引入、高低压配电柜、发电机等由房建设计单位完成，机电设计单位提供外场设备及监控设备的回路和功率等要求。
院内场区、楼内和室内照明以及收费雨棚照明设计由房建设计单位完成，收费广场照明设计由大棚设计单位完成。

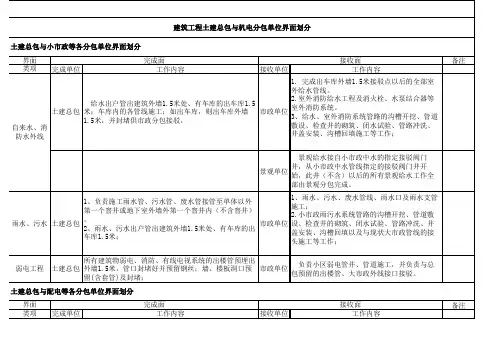

土建与机电安装界面划分表(通用)
地面找平、设备基础（含缓冲器底座）和随主体结构预
1、电梯安装条件检查及电梯设备安装。
埋的吊件、孔洞预留和套管外层封堵。
2、机房电梯控制设备箱安装。
2、土建井道及洞口按图纸要求施工。
3、电梯井道内脚手架安装拆卸。
3、电梯外呼面板预留孔洞施工。
4、电梯设备登记备案并进行特检。
土建总包
4、设备房内刷白、照明、插座、排气扇及其线路和动 力配电（含配电箱）施工。
通过消防检测。
9、机房内的地面处理，结合现场情况进行划分。
1、设备管理用房结构、防水、墙面及天花抹灰、地面
找平、设备基础和随主体结构的孔洞预留和套管外层封
堵。
1、外管网线路引进及封堵。
电话、网络
2、住宅部分除总机房外的设备房刷白、内供电（含配
2、电话、网络、电视的信号源引入至各信号末
、电视、手 机信号覆盖
3、套管内层封堵。
4、发电机隔音隔震施工；
4、发电机设备安装。
5、发电机输出回路所需配电柜及输出开关安装。
6、机房内的地面处理，结合现场情况进行划分。
1、空调机房、风机房的结构、防水、墙面及天花抹灰
、地面找平、设备基础施工。
2、随主体结构预埋的管道及管道疏通、穿引线。
空调及新风 系统
土建总包
3、随主体结构预留的孔洞和套管外层封堵。 4、完成机房内总配电箱柜、给水点的施工及污水排水
6、设备房内刷白。
7、随主体结构的孔洞预留和套管外层封堵。
8、机房内的地面处理，电源柜与消防配电柜之间电缆
施工结合现场情况进行划分。
1、消防系统优化设计施工。
2、消火栓及喷淋管网（含园区管道、消火栓箱
、水泵）和消防报警联动系统（含通风排烟风
项目界面划分表
7.2
燃气系统管道的供应及安装（煤 7.3 气调压站、室外排管、单体立管
、表后管）
工作 7.4 燃气管道预留套管或孔洞
界面 燃气工
程
7.5
毛坯户内燃气管道施工至每户燃 气表（包含燃气表）
7.6
精装户内燃气管道施工至燃气灶 （增加燃气表后管工程）
7.7 项目内燃气系统通气调试验收 技术 界面 7.8 出具项目燃气图纸
低压配电间至住户楼层及裙房商 业电表箱之间的电缆及桥架的供 应及安装
生活水泵房、消防水泵房内生活 水泵、消防水泵、水泵控制柜及 其之间连接电线电缆
3.14
生活水泵房、消防水泵房内照明 系统、动力系统、防雷接地系统
3.15
电梯控制柜出线开关以前的所有 机电工作
住宅大堂、公共走廊、电梯厅、 3.16 等所有精装修部位的灯具、开关
总包与分包单位施工界面划分（机电）
项目
序号
工作内容
合约 责任
1.1 预埋、预留管道的成品保护 1.2 阻塞预埋、预埋管道的疏通
土建总包
实施方 机电总承包
√
相关分包 配套单位
√
备注
包括但不限于电气系统、弱电系
统、消防系统、天然气系统、给
预埋、
排水系统、空调、通风、排风、
预留 (包括
1.3
排烟、换气系统、燃油管道系统 、人防机电系统的暗埋管、暗装
安装
√
相关分包
配套单位 供应灯具
√
√
√ √
√
√ √ √
精装修单位
精装修单位
精装修单位 √ √ √ √ √ √ √
√
√ √ √
弱电分包
弱电分包
√ √

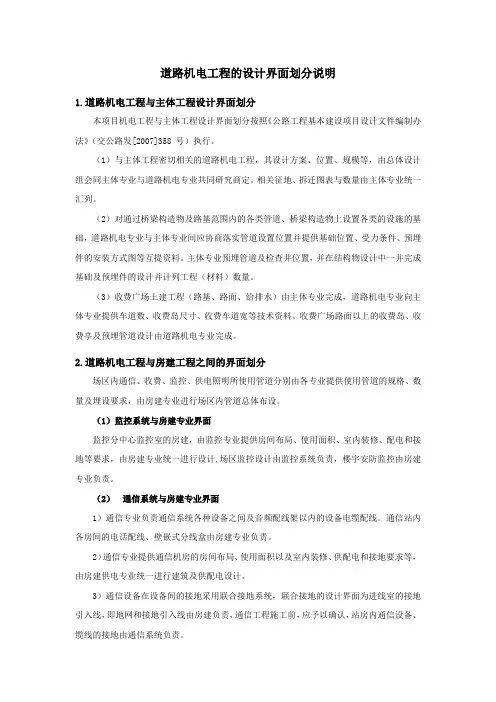

道路机电工程的设计界面划分说明
道路机电工程的设计界面划分说明1.道路机电工程与主体工程设计界面划分本项目机电工程与主体工程设计界面划分按照《公路工程基本建设项目设计文件编制办法》（交公路发[2007]358 号）执行。
（1）与主体工程密切相关的道路机电工程，其设计方案、位置、规模等，由总体设计组会同主体专业与道路机电专业共同研究商定。
相关征地、拆迁图表与数量由主体专业统一汇列。
（2）对通过桥梁构造物及路基范围内的各类管道、桥梁构造物上设置各类的设施的基础，道路机电专业与主体专业间应协商落实管道设置位置并提供基础位置、受力条件、预埋件的安装方式图等互提资料。
主体专业预埋管道及检查井位置，并在结构物设计中一并完成基础及预埋件的设计并计列工程（材料）数量。
（3）收费广场土建工程（路基、路面、给排水）由主体专业完成，道路机电专业向主体专业提供车道数、收费岛尺寸、收费车道宽等技术资料。
收费广场路面以上的收费岛、收费亭及预埋管道设计由道路机电专业完成。
2.道路机电工程与房建工程之间的界面划分场区内通信、收费、监控、供电照明所使用管道分别由各专业提供使用管道的规格、数量及埋设要求，由房建专业进行场区内管道总体布设。
（1）监控系统与房建专业界面监控分中心监控室的房建，由监控专业提供房间布局、使用面积、室内装修、配电和接地等要求，由房建专业统一进行设计,场区监控设计由监控系统负责，楼宇安防监控由房建专业负责。
（2）通信系统与房建专业界面1）通信专业负责通信系统各种设备之间及音频配线架以内的设备电缆配线。
通信站内各房间的电话配线、壁嵌式分线盒由房建专业负责。
2）通信专业提供通信机房的房间布局、使用面积以及室内装修、供配电和接地要求等，由房建供电专业统一进行建筑及供配电设计。
3）通信设备在设备间的接地采用联合接地系统，联合接地的设计界面为进线室的接地引入线，即地网和接地引入线由房建负责，通信工程施工前，应予以确认，站房内通信设备、缆线的接地由通信系统负责。
机电界面划分(2014.7.29)
动力部分
总包机电
照明部分
总包机电
弱电部分 5 室外步行街、商铺
总包机电
动力部分
总包机电
照明部分
总包机电
弱电部分 6 写字楼
总包机电
1.从变电所至强电井的桥架、母线、配电箱（柜）、户内箱施工及电 缆敷设； 2.电井至功能性用房的配电箱的线缆管路敷设； 3.功能性用房的配电箱至设备或者设备自带箱的线缆及管路敷设； 4.插座施工； 5.所有强电桥架总包负责安装。 1.从变电所至强电井照明箱（柜）、母线、桥架安装及电缆敷设； 2.强电井至户内的配电箱及管线为总包施工； 3.按照施工蓝图完成照明系统、应急照明系统、动力系统管线敷设； 1.弱电井及其他区域消防、弱电的主干桥架总包负责按图纸安装； （至消防、弱电端子箱的桥架由消防、弱电单位负责安装）。 2.户内多媒体箱由总包单位负责安装、配管。 1.从变电所至强电井的桥架，母线，配电箱（柜）施工及电缆敷设； 2.电井至风机房及其他功能性用房的配电箱的线缆管路敷设； 3.功能性用房的配电箱至设备的或者设备自带控制箱的线缆及管路敷 设(包括风机盘管管线敷设面板安装）； 4.强弱电井插座及其他非精装区域插座施工（包括转换层）； 5.所有强电桥架总包负责安装。 1.从变电所至强电井照明箱（柜），照明线槽，桥架安装及电缆敷 设； 2.强电井至表箱，从表箱至户内的配电箱及管线为总包施工； 3.楼梯间，强弱电井及其他非精装区域（包括转换层）的照明应急照 明灯具开关穿线安装（同一个回路有吊顶，精装单位负责从最近非精 装区域接线安装灯具）； 4.航空障碍灯为总包施工(夜景照明施工范围仅为电缆敷设及配电箱 内电缆头压接）。 1.弱电井及其他区域消防、弱电的主干桥架总包负责按图纸安装； （至消防、弱电端子箱的桥架由消防、弱电单位负责安装）。 2.户内多媒体箱由总包单位负责安装、配管。 无障碍设施紧急呼叫系统由弱电单位负责施工，总包负责配管。
机电施工界面10-25
总包机电界面划分内容：电专业通州万达广场项目总承包工程施工界面划分序号专业系统施工内容一、强电动力1）图纸范围内的所有动力系统，包含母线安装、桥架供货安装、电缆敷设、配管配线、施工系统图范围内配电箱安装、电缆头制作安装、供货厂家负责送配电装置、事故照明切换装置调试；无系统图预留的配电箱，柜由各分包单位负责安装，总包负责上口电源压接。
2）电梯、扶梯：总包施工至电（扶）梯设备自带电源箱或控制箱上口电源,不包含设备自带电源箱或控制箱的上口压线。
扶梯电源进控制箱预留4米。
3）热风幕、风机盘管、空调机房、风机（消防风机除外）、冷却塔、冷冻机房、中水站房、换热站总电箱的上口电源及施工系统图范围内的配电箱（柜）由总包单位施工，设备自带配电箱（柜）及余下部分由各专业施工队施工。
4) 消防电源:总包负责施工220V及以上电源（含桥架、管线、线缆压接）。
5） LED显示屏系统、泛光照明系统、景观照明系统、电动遮阳帘、电动开启窗、燃气报警电源、灯箱广告系统等甲分包工程的总电箱上口主电源：至各系统总电源箱，含电缆头制作压接由总包施工，施工系统图范围内的主电源配电箱由总包负责施工，其余电源箱由分包安装。
6）销售外铺部分完成至户箱（含桥架、管线、线缆压接、户箱安装）7）柴发系统所有低压出线及压接由总包施工。
照明1）除中水泵房外所有机房、水暖电竖井、楼梯间、粗装修区域电梯前室、避难层、干式垃圾房：配管配线、灯具安装、施工系统图范围内配电箱安装、电缆头制作安装、末端压线、系统调试；无系统图预留的配电箱，柜由各分包单位负责安装，总包负责上口电源压接。
2）所有应急照明系统施工（精装修区域及变配电室除外）。
3）所有车库的照明系统（不包含超市部分）4)塔楼部分;入户照明电源只施工到竖井插接箱（含插接箱），公共区域普通照明及应急照明施工至层箱。
5）不包括智能疏散照明预留预埋及安装水专业1、 消防水池给水补水、溢水、泄水、通气管道、液位控制系统（含浮球阀）、水位计全部由总包完成。
界面划分
消防分包 消防分包 消防报警及联动控 制系统（含消防广 播）
总包
消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包
防火卷帘门
防火卷帘门
消防分包 消防分包 消防分包 消防分包
注：“√”栏表示选中的相关承包商负责执行对应条款内பைடு நூலகம்。
施工界面划分（电气工程）
室内弱 界面 电工程 有线电视及 卫星电视系 统 完成面 完成单位 有线电视分包 有线电视分包 有线电视分包 有线电视分包 电梯分包 电梯分包 消防分包 电梯分包 电梯分包 电梯监控 弱电分包 电梯分包 弱电分包 弱电分包 电梯分包 总包 总包 总包 总包 总包 总包 总包 总包 明装有线电视TV箱安装 机房有线电视及卫星机房设备安装调试、等电位连接 有线电视及卫星电视线缆敷设，放大器、分支分配器等设备安装。 有线电视穿线、面板安装。 电梯运行信号控制线引至电梯控制箱 自轿厢电梯归首信号及其他消防控制线引至电梯控制箱并预留通讯接口 电梯归首信号及其他消防控制线由电梯控制箱引至控制中心 三方通话控制线自轿厢引至电梯控制箱 电梯闭路监视电缆引至电梯控制箱 电梯闭路监视电缆由电梯控制箱引至控制中心 电梯轿厢摄像机安装位置开孔 电梯运行信号控制线由电梯控制箱引至控制中心 三方通话通讯线由电梯控制箱引至控制中心 梯控读卡器安装、调试；输出控制模块安装、调试；输出控制模块与电梯控制线接驳 电梯归首信号及其他消防控制线预埋管敷设 工作内容
10KV电缆工程
施工界面划分（电气工程）
界面 完成单位 电气－动力、照明 总包 专业分包 专业分包 专业分包 景观照明工程 专业分包 专业分包 专业分包 专业分包 专业分包 总包 总包 精装分包 总包 总包 总包 照明、动力系统 总包 供电局安装单位 总包 总包 总包 总包 总包 总包 总包 总包 总包 防雷接地系统 总包 幕墙分包 幕墙分包 总包 电气－电梯 电梯分包 电梯分包 电梯分包 总包 总包 电梯 总包 总包 总包 总包 总包 总包 电梯分包 提供全部电梯设备及材料，电梯安装调试（包括设备接地），提供电梯井道内用于电梯设备安装的脚手架。 电梯设备及系统调试、验收。 按施工进度要求完成“临时用于施工的电梯”安装，并进行施工运行期电梯维护、运行管理。 精装区“临时用于施工的电梯”轿厢内施工防护。 非精装区“临时用于施工的电梯”轿厢内施工防护。 提供并敷设“临时用于施工的电梯”电源电缆。 电梯井道照明、插座管线敷设，安装。 井道及机房土建及通风施工,机房电源和照明/插座系统施工。 井道接地汇流排施工。 电梯井道预埋件、承重樑及吊环施工。 电梯电源电缆引至电梯电源柜/箱 电梯电源柜/箱至电梯控制箱电缆敷设及接驳 景观照明电源出楼管及其他电气出楼管完成至室外1.5m并做好封堵 景观照明电源自楼内配电箱预留回路接驳 景观照明出墙管接驳及敷设室外照明管道、线缆，室外景观配电箱安装。 安装室外景观灯具。 所有专业室外配电箱式样、颜色、安装工艺等进行统一设计 室外景观照明、动力系统调试。 泛光照明工程设备及材料供应、安装、调试。 泛光照明系统设计 泛光照明电源管自出墙预埋管接驳及配电箱电源敷设、接驳 自管变配电室低压配电柜出线接驳及以下低压配电干线系统工程、动力及照明工程。 配电干线至末端配电箱。 精装范围：照明及插座末端设备。照明配电箱下口所有电气管路、线缆、灯具、面板安装。 地下室、设备机房（配电室、电信机房、消防控制中心、电梯机房、有线电视机房、各水泵房、热力站等）服务用房、商 业及楼梯间等公共区域非精装范围照明、开关及插座、接地系统施工及调试。 完成至风机、污水泵、给水泵、消防泵、补水泵等公用动力设备电源接驳（包含电源管线敷设、控制箱安装、设备连线及 单机调试等）。 中水机房、热力机房、锅炉房电源引入机房内电源控制柜。 疏散指示照明系统施工、调试 磁卡电表安装（供电局指定单位） 户内配电箱、卫生间等电位箱安装、接地盒预埋 （除精装区域外）户内所有强电线管、线盒预埋，照明及插座穿线，空调主机电源穿线，等电位接地线敷设，调试。 卫生间设备等电位连接 精装灯具及开关、插座面板安装 户内精装区域线管改动 户内精装区域等电位末端设备连接及管线敷设 首层楼板以下（含首层楼板）防雷、接地系统（包括设备机房保护接地系统预留） 首层底板以上防雷、接地系统 强弱电井、设备机房保护接地系统 外窗、幕墙接地埋件 外窗接地连接 幕墙接地连接 防雷、接地系统测试 完成面 工作内容
机电系统与其他专业的界面划分6.17
机电工程与其它专业的界面划分1、与房建单位的界面1)信息、电力管道与房建区内管线自收费岛外侧人井至雨棚可变信息标志的信息、电力管道由房建工程负责完成。
监控外场设备进房建区电力管道由交通工程设计向房建设计提出具体需求，由房建设计综合考虑站区内管线的布设。
收费站房建区管道与本项目通信管道的界面划分在收费广场中心线的路肩人孔处，服务区房建区管道与本项目通信管道的界面划分在主线路肩人孔处。
广场中心线处的人孔由房建负责设计，本项目负责从此人孔到主线管道的敷设。
房建区内管线、从局前人孔到室内地沟或手孔，以及从局前人孔到收费车道之间的通信管道、电力管道均由房建设计负责完成，包括地下通道和地下管线(横穿广场或服务区场区的管线)。
路段分中心、各收费站内的电缆竖井、爬架，或电缆桥架由房建设计负责完成。
2)沟、槽、管、洞关于房建区各专业机房内的预留壁槽(竖井)，电缆爬架，预留管箱以及各机房间缆线连接所需的管洞，穿管等，应根据机电工程各系统提出的要求进行，由房建设计负责完成。
3)供配电各收费站配电室，各通信站机房设备电源由房建设计提供，电源为三相 380V交流电。
房建系统设计提供自箱式变电站至各收费站、服务区电源室的机电系统供电电缆，预留不少于 5m 的长度，并预留机电工程所需低压出线回路，不少于2套三相380V100A、2套220V32A供电回路。
收费车道设备(包括广场摄像机、收费大棚信号灯、车道控制机、计重设备等，不含收费亭空调)的供电均由收费站控制室内的 UPS 供电，从收费站控制室至车道设备的配电设备及电缆等由机电工程负责。
收费棚照明及收费亭内照明由房建设计负责。
收费亭空调由房建负责统一供电，负责提供到收费亭内供电回路。
4)接地广场及机房的接地均由房建设计负责。
各通信站与收费站监控室以及路分中心采用联合接地方式（单一接地系统），房建设计为机电系统专业机房提供 1 个不大于 1Ω的联合接地母线，母线沿电缆井或电缆桥架引至竖井或电缆桥架所在的机房内，并且预留 2～3 米长度。
施工阶段施工段工作界面划分
电梯前室、外走廊
做完混凝土板,预留找平层及铺设地板高度(待定）
电梯前室、外走廊地板由精装修分包单位负责
消防楼梯
做完混凝土板，预留找平层及铺设地砖高度(待定)
完成找平及防滑条铺贴
2
墙面
厂房、办公室、走道等
抹灰并找平完成（达到精装修公司刮腻子的要求）
接总包入户管至卫生间内总阀及总阀后所有分支管及洁具
精装修打压后移交
2
排水排污系统
原预留预埋管件移交给装修单位
所有阳台、厨房排水甩口及卫生间排水排污总口,所有阳台贴地砖后做地漏；卫生间接排水排污支管、地漏及洁具
精装修接收前检查所有排水、排污管道是否通畅.
3
供电系统
楼层强电间配电箱安装和电缆铺设
从电表箱电表后空气开关敷设电缆至户内总箱并装漏电开关,户内强电总箱漏电总开关之后的所有线路敷设、灯具、开关面板、插座的安装
电梯前室管井门
专业公司在总包预留门洞及弹出水平线并打点后装门框和门,贴砖后装锁
门框和门安装后并按门锁留洞要求贴砖
贴砖后要确保门能够打开
电梯前室防火门
专业公司在总包预留门洞及弹出水平线并打点后装门框和门及五金件
——
三、安装部分：
序号
部位
总包及指定分包完成界面
精装修完成界面
备注
1
给水系统
原预留预埋管件移交给装修单位
电梯前室、外走廊
抹灰并找平完成(达到铺贴施工条件）外墙施工至设计要求部位,完成门窗边收口
铺贴由精装修分包单位负责，木制作由专业厂家制作安装
消防楼梯
抹灰并找平完成
完成墙面腻子、油漆
