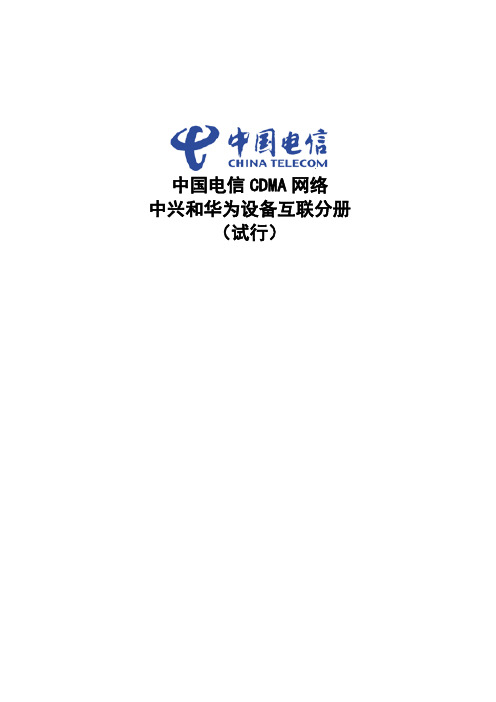

中国电信CDMA网络中兴和华为设备互联分册(试行)编写说明:为规范CDMA网络边界互联工作,集团公司制定了《中国电信CDMA网络边界互联方案》,对各种场景下的互联方法等进行了规定。

编制历史:·1·1.组网简介 (3)2.核心网数据配置方法 (4)2.1.华为核心网 42.1.1.数据收集 (4)2.1.2.切换信令链路上的配置 (4)2.1.3.切换话路上的配置(TDM方式下的切换) (6)2.2.中兴核心网 72.2.1.数据收集 (7)2.2.2.中兴MSCe上的数据配置 (8)3.无线网络数据配置方法 (16)3.1.华为无线网络数据配置163.1.1.数据收集 (16)3.1.2.同频硬切换数据配置 (16)3.1.3.HTC硬切换数据配置 (18)3.2.中兴无线网络203.2.1.配置BSS对接参数 (20)3.2.2.配置BSS的邻接小区 (20)3.2.3.配置小区切换参数 (22)3.2.4.设置邻接小区 (23)3.2.5.增加载频邻区 (24)4.硬切换的参数说明 (24)4.1.华为244.2.中兴275.互联经验总结 (28)·2·1.组网简介 软件版本:华为MSCe CSOFTX3000V100R006C02B059XTH003MGWHLReBSC BSC6680-OMCV300R006C03B015 BTS CDMA BTS-OMCV400R006C05B016中兴MSCe V2.05.20·3·MGW V2.05.20HLRe V3.00.44寻址方式:DPC+SSN2.核心网数据配置方法2.1. 华为核心网2.1.1.数据收集1)切换目标局点的目的信令点码2)相邻MSCID(包括SID="切换目标局的系统识别码"和SWNO=”切换目标局的交换机号”)3)相邻位置区小区信息(LAI、CI),需要和MSCID对应起来4)MAP电路的CIC信息(要求两端配置一致)5)切换关系的局向的中继群信息2.1.2.切换信令链路上的配置1、现网配置背景由于切换的信令交互涉及到MAP层的信令交互,由于现网中存在切换关系的E口交互走的是GT大匹配方式,并没有配置SCCP层的数据和M3UA/MTP3层的数据,所以也是需要增加这部分的数据配置。

中国联通WLAN与CDMA1X融合方案(联通高层)[推荐]

中国联通WLAN与CDMA1X融合方案(联通高层)[推荐]

中国联通WLAN与cdma2000-1X融合技术方案2003年02月目录1 概述 (3)1.1 背景 (3)1.2 缩略词 (3)1.3 WLAN和CDMA-1X融合的优点 (4)1.3.1 WLAN优势 (4)1.3.2 cdma2000-1x优势 (4)1.3.3 WLAN与cdma2000-1x融合的优势 (4)2 组网方案介绍 (6)2.1 组网方案 (6)2.2 方案特点 (7)3 业务流程 (7)3.1 WLAN链路建立阶段 (7)3.2 PPPoE发现阶段 (7)3.2.1 PPPoE (7)3.2.2 PPPoE发现过程 (8)3.2.3 PPP会话阶段 (9)3.2.4 鉴权阶段 (9)3.2.5 会话建立阶段 (9)4 统一鉴权、计费机制 (9)4.1 用户鉴权、漫游 (9)4.2 计费依据 (10)4.2.1 WLAN侧计费信息 (10)4.2.2 cdma2000-1X网络侧计费信息 (10)4.3 计费方式 (10)4.3.1 离线计费 (10)4.3.2 在线计费 (11)5 终端产品 (11)6 系统简介 (11)6.1 产品性能 (11)6.1.1 ZXPDSS-P100性能 (11)6.1.2 ZXPDSS-H100性能 (12)6.1.3 ZXPDSS-A100性能 (12)6.2 软件配置 (12)6.2.1 ZXPDSS-P100软件配置 (12)6.2.2 ZXPDSS-H100软件配置(HA适用于Mobile IP接入的情况) (13)6.2.3 ZXPDSS-A100软件配置 (13)1概述1.1背景无线局域网(Wireless LAN以下简称WLAN)是计算机网络与无线通信技术相结合的产物。

WLAN的特点在于价格低廉、组网灵活、支持无线数据高速接入及开放频段,适宜于机场、酒店等热点地区的应用。

但WLAN不能对终端提供接入服务,也不能提供对终端的鉴权和计费,也就不能提供对用户接入服务和管理;而CDMA网络具有广覆盖的特点,其鉴权计费机制较完善,但由于带宽限制,为终端用户提供高速接入服务的能力有限。

CDMA、GSM、WLAN三网合一的建设方案

CDMA、GSM、WLAN三网合一的建设方案

WLAN,PHS,WCDMA三网合一与优化-I-目录1 绪论 (1)1.1 立题目的与意义 (1)1.2 应用与发展前景 (1)1.3 设计任务与要求 (1)2 PHS室内覆盖系统与WCDMA网络兼容的方案设计 (2)2.1 总体结构设计 (2)2.1.1 系统组成 (2)2.1.1.1 信号源 (2)2.1.1.2 合路器 (2)2.1.1.3 分布系统 (2)2.2 系统演进 (4)2.2.1公用方式1——PHS单系统盖 (4)2.2.2 公用方式2——PHS+WLAN (5)2.2.3 公用方式3——PHS+WCDMA (6)2.2.4 公用方式4——PHS+WCDMA+WLAN 及模型 (6)2.3 总体结构设计相关参数 (7)2.4 本章小结 (9)3 组网干扰分析与计算 (11)3.1 总体分析 (11)3.1.1 杂散干扰分析 (11)3.1.2 交调干扰分析 (14)3.1.3 阻塞干扰分析 (14)3.2 组网建议 (14)3.3 小结 (15)结论 (17)致谢...................................................... 错误!未定义书签。

参考资料.................................................. 错误!未定义书签。

-II-绪论1.1 立题目的与意义第三代系统是为多媒体通信而设计的:通过该系统提供的高质量图象和视频,使人与人之间的通信能力进一步增强;而第三代系统所带来的更新更灵活的通信能力和更高的数据速率使得公共网和专用网上的信息与业务的接入能力大大增强。

所有这一切,连同第二代系统向第三代系统的平滑过度,不仅为设备制造商、运营商,同时为使用这些网络的内容和应用提供商创造新的商机。

1.2 应用与发展前景电信作为无线市话PHS的运营商,对它来讲从PHS到3G阶段运营过渡是一个趋势。

目前很多城市已经铺设了PHS室外覆盖系统,同时一些高档商务楼和酒店中也引入了WLAN室内覆盖系统。

WLAN与CDMA融合解决方案(V2.0)

WLAN与CDMA融合解决方案(V2.0)

PCCW的网上行 的网上行everywhere 的网上行
笔记本可在Wi-Fi、HSDPA及WCDMA网络自动切换,为 、 网络自动切换, 笔记本可在 及 网络自动切换 用户挑选接通最佳的传输信号 。 因用户可使用多个网络通道, 因用户可使用多个网络通道,要交纳比使用单个通道多一 些的月费。 些的月费。
22
小功率和大功率AP比较
普通小功率AP WLAN射频 信号输出
约0dBm 5~15dBm Up to 27dBm
PA1
功率检波反馈
PA2 外置功放
天线口
AP 大功率AP WLAN射频 信号输出
约0dBm 5~15dBm Up to 27dBm

固定电话可以有宽屏了
AAA认证授权计费服务器 AAA认证授权计费服务器
短消息中心
固定电话传送通道
Email服务器 Email服务器
宽带传送通道
IP承载网 IP承载网
WIFI传送通道 WIFI传送通道
电视节目提供中心
3G传送通道
相片编辑服务中心
广播电视传送通道
为了同时支持Wifi和3G,手机和笔记本可变成双模了
5
全业务运营商提供融合服务的例子
PCCW的四网合一服务 的四网合一服务snaap 的四网合一服务
Snaap是一种个人相簿服务, 是一种个人相簿服务, 是一种个人相簿服务 用户可通过互联网、手机、 用户可通过互联网、手机、 电话、电视四种途径欣赏、 电话、电视四种途径欣赏、 上载及分享自己的相片或短 片。 使用该服务需要交纳月费, 使用该服务需要交纳月费, 不同等级的月费可用的空间 大小不同。 大小不同。
特点:对C和WLAN现有网络没有任何改动,两个系统分别认证,通过后台实现账户融合。 相对优势:对现有网络系统影响最小 相对劣势:建议限制预付费用户并发使用。

双网(WCDMA-GSM )并存无线网络覆盖方案


间负荷平衡提供了可能性 为2G与3G间负荷平衡提供了可能性 与 间负荷平衡
3G附着降低了2G的信令负荷 3G向2G基于业务的切换可以确保3G网络能够提供更多的3G特有业务 未来的3GPP R5中还会提供更强大的平衡2G与3G间负荷的功能
运营商可以自由选择是由3G为某些CS(如语音业务)业务提供服务, 运营商可以自由选择 还是强制到2G网络
3G
camping
2G
假设条件: 假设条件 > 3G有足够的连续覆盖 > 至少不要有太零碎的空洞
3G应用业务部分
业务接入的连续性 为什么“强制附着在3G网络”?
用户提供 为3G用户提供最佳的服务质量 用户提供最佳的服务质量
最小的接入时延,QoS保证,... PS发起于3G网络 + 2G在3G盲区提供补充 3G的高速率/QoS可以在用户回到3G覆盖区域后恢复
当呼叫在3G中建立后马上发起切换 马上发起切换到2G网络 马上发起切换 在连接建立阶段,通过Directed Retry 到2G网络
3G应用业务部分
2G与3G网络间的话务管理 与 网络间的话务管理 基于业务(Service)
基于业务的切换(Service基于业务的切换(Service-based Handover)
3G camping
PS call CS call PS call Call suspended CS call
2G
当回到3G覆盖区域: PS session在3G中重新激活 在 中重新激活 如果CS呼叫在2G网络中正常结束: PS session在2G网络中重新激活 在 网络中重新激活
3G应用业务部分
3G应用业务部分
目录
业务接入的连续性 业务服务的连续性 3G附着策略: 对2G网络的影响 2G与3G网络间的话务管理

中兴 CDMA无线接入终端数据业务 说明书

CDMA无线接入终端数据业务用户指南版权声明Copyright © 2005 by ZTE Corporation本资料著作权属中兴通讯股份有限公司所有。

未经著作权人书面许可,任何单位或个人不得以任何方式摘录、复制或翻译。

侵权必究。

中兴通讯保留修改本手册技术参数及规格的权力,对本手册中的印刷错误及与最新资料不符之处我们会及时改进。

所有这些改动不再事先通知,但会编入新版手册中。

中兴通讯拥有本手册的最终解释权。

2007年8月第7.0版目 录1功能简介 (3)2注意事项 (3)3系统要求 (4)4拨号程序安装与卸载 (5)4.1Windows 2000 (5)4.1.1安装 (5)4.1.2卸载 (11)4.2WIndows XP (12)4.2.1安装 (12)4.2.2卸载 (18)4.3WIndows Vista (19)4.3.1安装 (19)4.3.2卸载 (25)5拨号上网 (26)5.1启动应用程序 (26)5.2连接/断开网络 (27)5.2.1网络连接设置 (27)5.2.2连接/断开网络 (28)5.3上网记录 (29)5.4诊断 (30)6文件传输 (31)6.1功能简介 (31)6.2接收文件 (32)6.3发送文件 (33)7PC传真 (34)7.1功能简介 (34)7.2发送传真 (35)7.3接收传真 (35)8恢复语音业务 (35)9故障排除 (36)1功能简介WF520/ WF520F/ WF920/ WF920F 系列CDMA无线接入终端(以下简称终端)使用USB数据线连接PC 机后,可以提供以下数据业务:上网服务文件传输PC传真要获得相应的服务,请首先向您当地的电信运营商咨询。

使用数据业务之前,请先确保您的终端已经开机并正常工作。

关于这一部分的操作,请查阅用户手册。

备注:Microsoft和Windows是Microsoft公司的注册商标。

WinFax是Symantec公司的注册商标。

中兴WCDMA无线网数据配置指导书

WCDMA无线网数据配置指导书任务一: RNC全局数据配置:第一步:创建UTRAN子网提示:ID=1第二步:创建管理网元提示:操作维护单板IP地址:129.0.31.1日志服务器OMC IP 地址:129.0.31.100第三步:申请互斥操作权限任务二:硬件资源配置第一步:创建地面资源管理注意:在主用状态的配置集中(即:配置集0)配置数据提示:SNTP服务器IP :129.0.31.1 (用于时间同步的服务器)主ROMB对OMC的IP地址:129.0.31.1第二步:创建机架注意:单板创建的顺序和类型的选择创建顺序:ROMB---UIMC---GUIM提示:单板序号选择:控制框:ROMB----9 UIMC----0 ICMB----3 THUB----13 RCB----5、9 资源框:GUIM----0 GIPI----23、40 归属模块:3 DTB---10 归属模块:3 IMAB----15 归属模块:3 APBE----3 归属模块:3 RUB----27 归属模块:1 任务三:RNC本局网元信息配置第一步:RNC本局网元信息创建提示:全局物理网元编号:1网元ANI:0 460+2+22+1第二步:RNC本局网元参数配置1 ATM局向配置:注意:输入正确ATM局向地址ANI群组编号:1传输控制层协议:ALCAPATM地址:000-0032本局信令点配置:提示:24位信令点编码:3--5--13本局子系统:提示:输入三个子系统:RANAP SCCP RNSAP4本局七号信令配置5信令路由配置提示:在此处暂时不配任务四:IU-CS口数据配置说明:无线网与核心网CS域连接的网元有两个,一个是MGW,另一个是MSC-SERVER,所以在无线网侧需对这两个核心网侧的网元配置接口数据。

第一步:MGW网元信息创建提示:全局网元编号:1网元ANI:1七号局向:1 460+2+3+4096第二步:MGW网元参数配置1 ATM局向配置注意:输入正确ATM局向地址邻接局是否与本局直连:直连ANI群号:1传输层协议:ALCAPATM地址:000-0022 邻接局信令点配置提示:信令点编码:10 10 21 邻接局信令点类型:STEP3 邻接局子系统配置提示:建立RANAP SCCP RNSAP 三个子系统4 信令链路配置提示:基本配置应用类型:MTP3BPVC配置PVC标志:101子系统号:1单元号:13ATM端口号:10CVPI/CVCI:1/51VCI:325 局向路由配置提示:先回到RNC参数配置中配RNC信令路由:信令路由号为1,插花排列MGW局向路由:正常路由号为16 路径配置提示:配置MGW网元路径时需先配置路径组(配两个路径组,编号为0和1)MGW路径编号:32路径组编号:1归属模块号:3传输路径底层承载:ATM7 AAL2 通道配置提示:基本配置AAL2局内编号:1AAL2全局编号:1管理该PATH的MP :3PVC配置PVC标识:102子系统号:1单元号:13ATM端口号:10CVPI/CVCI:1/52VCI:35第三步:MSC-SERVER网元信息创建提示:RNC标识:1全局物理网元编号:2网元类型:MSC-SERVER网元ANI:2七号局向:2 460+2+3+0CN属性配置2:是否为CS域缺省局向:是第四步:MSC-SERVER网元参数配置1 ATM局向配置提示:邻接局是否与物理直连:非ANI群组编号:0传输控制层协议:ALCAPATM地址:全0注意:输入正确ATM局向地址2 邻接局信令点配置提示:MSC信令点编码:10 10 11邻接局信令点类型:SEP3 邻接局子系统提示:加入两个子系统RANAP SCCP任务五:IU-PS口数据配置第一步:SGSN网元信息创建提示:RNC标识:1全局物理网元:3网元类型:SGSN网元ANI:3七号局向:3 460+2+22+0CN属性配置2改为PS域:是第二步:SGSN网元参数配置1 ATM局向配置提示:邻接局是否与本局直连:直连ANI群组编号:0ATM局向地址:全0注意:输入正确ATM局向地址2 邻接局信令点配置提示:信令点:10 10 41邻接局信令点类型:SEP3 信令链路配置提示:基本配置信令链路号:2ATM接入板CPU号:1板内编号:1AAL2邻接局:3应用类型:MTP3BPVC配置PVC标志:103子系统号:1单元号:13ATM端口号:11CVPI/CVCI:1/53VCI:33七号链路链路组号:2信令链路号:2SMP模块号:108信令链路编码:14 SGSN局向路由配置提示:先回到RNC参数配置中配RNC信令路由:信令路由号为2,任意排列SGSN局向路由:正常路由号为25 邻接局子系统配置提示:创建SCCP管理和RANAP两个子系统第三步:接口配置1 创建RPU接口IP信息提示:选择单板类型:RPU端口号:1MAC地址:全0IP 地址:136.1.1.1子网掩码:255.255.255.2552 创建GIPI接口IP信息提示:选择单板类型:GIPI端口号:1MAC地址:全0IP地址:137.1.1.2子网掩码:255.255.255.0第四步:分配业务IP地址和UDP端口号提示:打开机架图,点击RUB单板,直接“批量创建”--确定--关闭第五步:ATM和IP绑定关系的建立注意:在作绑定前先建立PVC电路,设置参数如下:PVC标识:104单元号:13ATM端口:11CVPI/CVCI:1/54子单元号:0VCI:32ATM和IP绑定:PVC标识:104本地IP:0.0.0.0目的IP:137.1.1.1掩码:255.255.255.255第六步:创建静态路由提示:静态路由网络前缀:138.1.1.0掩码:255.255.255.0下一跳IP地址:137.1.1.1第七步:全局补充配置提示:空白处填:1任务六:IUB口数据配置第一步:NodeB网元信息创建提示:需建两个NodeB:NodeB4与NodeB5(分别对应中兴B8200和B8800) RNC标识:1 RNC标识:1全局网元编号:10 全局网元编号:11网元类型:NodeB 网元类型:NodeB网元ANI:4 网元ANI:5七号局向:0 七号局向:0460+2+3+10 460+2+3+11第二步:IMA通道配置1 创建四组IMA通道提示:IMA芯片编号为0子系统号:1单元号:5UTOPIA的物理地址:1-42 创建IMA链路提示:DT子单元号11,12;25,26第三步:NodeB网元参数配置提示:1-1 ATM局向配置(NodeB4)AAL2邻接局号:10邻接局与本局是否直连:非ANI群组编号:1ATM局向地址:010 010 010 0-01-2 ATM局向配置(NodeB5)AAL2邻接局号:11邻接局与本局是否直连:非ANI群组编号:12-1 路径配置(NodeB4)路径编号:32路径全局编号:1归属模块:3传输路径底层承载类型:ATM2-2路径配置(NodeB5)路径编号:32路径全局编号:1归属模块:3传输路径底层承载类型:ATM3-1 AAL2通道配置(NodeB4)基本配置:AAL2局内编号:2AAL2全局编号:1归属MP:3管理标识:邻接局PVC配置:PVC标识:1004子系统号:1单元号:5ATM端口号:1CVPI/CVCI:2/50VCI:423-2 AAL2通道配置(NodeB5)基本配置:AAL2局内编号:2AAL2全局编号:1归属MP:3管理标识:邻接局PVC配置:PVC标识:4004子系统号:1单元号:5ATM端口号:3CVPI/CVCI:3/50VCI:494-1 信令链路配置(NodeB4)创建三个信令链路基本配置:信令链路号 1 2 3 CPU号 1 1 1 板内编号 1 2 1 AAL2邻接局10 10 10 应用类型NBAP NBAP ALCAP 归属模块108 108 108 PVC配置PVC标识1001 1002 1003子系统号 1 1 1单元号 5 5 5ATM端口号 1 1 1CVPI/CVCI 1/60 1/61 1/62 VCI 40 41 424-2信令链路配置(NodeB5)创建三个信令链路基本配置:信令链路号 1 2 3 CPU号 1 1 1板内编号 1 1 1AAL2邻接局11 11 11应用类型NBAP NBAP ALCAP归属模块108 108 108PVC配置PVC标识4001 4002 4003子系统号 1 1 1单元号 5 5 5ATM端口号 3 3 3CVPI/CVCI 2/60 2/61 2/62 VCI 45 46 475 NodeB端口配置(NodeB4与NodeB5端口配置参数一样)端口类型NCP CCP编号0 1 信令链路号1 1 2信令链路号2 0 0任务七:无线小区配置第一步:创建RNC无线资源管理提示:RNC配置集(右键创建)--RNC无线资源管理,各参数默认第二步:创建NodeB无线参数配置提示:NodeB配置信息(右键创建)--NodeB配置信息,创建两个NodeB信息,NodeB编号分别为:10,11(相对于NodeB4和NodeB5)第三步:创建无线服务小区提示:服务小区(右键创建)服务小区1-1服务小区无线参数(归属NodeB4的服务区)主要参数提示:需要建3个服务小区移动网络号22 22 22网元编号 1 1 0小区号1001 1002 1003模块 3 3 3 NodeB编号10 10 10扇区标识 1 1 1CS+PS域服务区码0 0 5001小区所在的路由区码 2 2 2 本地小区标识1001 1002 1003本地小区组标识0 1 2下行中心频率10662 10662 10662小区主扰码215 512 512HSPA支持方式HSUPA和DCH HSUPA\HSDPA\DCH HSUPA\HSDPA\DCH 1-2服务小区无线参数(归属NodeB5的服务区)移动网络号22 22 22网元编号0 0 0小区号4001 4002 4003模块 3 3 3 NodeB编号11 11 11扇区标识 1 1 1CS+PS域服务区码5001 5001 5001小区所在的路由区码 2 2 2 本地小区标识4001 4002 4003本地小区组标识0 1 0下行中心频率10662 10662 10662小区主扰码511 511 511HSPA支持方式HSUPA\HSDPA\DCH HSUPA\HSDPA\DCH HSUPA\HSDPA\DCH 任务八:导入基站配置数据提示:基站IP:192.254.1.16任务九:数据同步、拨打测试配置数据同步基站数据同步拨打测试(数据配置正确,手机屏幕出现“中国联通”字样,如无网络请核查配置数据)。

ZTE-T A371 TD-SCDMA GSM 双模无线数据终端 快速使用指南说明书

ZTE-T A371 TD-SCDMA/GSM 双模无线数据终端快速使用指南简介感谢您选择中兴通讯无线数据终端产品。

ZTE-T A371 TD-SCDMA/GSM 双模无线数据终端(以下简称“无线数据终端”)是基于TD-SCDMA/HSDPA/GSM/GPRS/EDGE 网络的无线数据终端产品。

它采用USB 接口,可方便地插入有USB 接口的电脑中;它集成了调制解调器和移动电话的部分功能,将移动通信与互联网完美结合在一起;通过TD-SCDMA/HSDPA/GSM/GPRS/EDGE 网络,可同步实现数据业务、彩信业务和短消息等业务,使您摆脱时间、地域限制,实现随时随地的无线沟通。

产品规格接口类型USB2.0适用范围支持台式机以及目前笔记本电脑的主流机型支持业务数据、彩信、短消息、应用管理等 支持制式TD-SCDMA/HSDPA/GSM/GPRS/EDGE工作频段TD-SCDMA: 2010 MHz-2025 MHz (上行/下行)1880 MHz-1920 MHz (上行/下行) 尺寸 81 mm x 25.6 mm x 10.2 mm 重量约17.6 g工作温度及湿度温度: -10℃ ~ +60℃ 湿度: 5% ~ 95%数据速率 TD-SCDMA HSDPA 模式下:最大下行传输速率:2.8 Mbps 最大上行传输速率:384 kbps 工作电压直流5V快速安装指南1. 硬件安装1) 打开前盖 从无线数据终端下方的凹槽处,沿三角标识指向将无线数据终端盖向上提起即可取下数据卡前盖。

2) 安装(U)SIM 卡 将(U)SIM 卡插入(U)SIM 卡插槽中,插入时请注意将有金属触点的一面朝下。

3) 盖上前盖4) 将无线数据终端和电脑的USB 接口相连 拔下无线数据终端的USB 接口保护盖,将无线数据终端的USB 接口连接到计算机的空闲USB 接口上。

当数据卡指示灯为红色时,表示无线数据终端已经插好。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CDMA和WiFi双模数据卡接入方案1 术语AKA:Authentication and Key AgreementAUTN:Authentication TokenCK:Cipher KeyESP:Encapsulating Security PayloadIK:Integrity KeyIPSEC:Internet Protocol SecurityMAC:Message Authentication CodeSA:Security AssociationSQN:Sequence Number2 参考规范[1]3GPP2 S.S0127-0_v1.0_080623: “CA VE Based IMS Security”[2]S.S0086-B_v2.0_080222:“IMS Security Framework”[3]中国电信,中国电信wPDIF设备技术规范-Uw接口分册,2008年9月[4]IETF RFC 2406 (1998), "IP Encapsulating Security Payload (ESP)".[5]IETF RFC 3948 (2005), " UDP Encapsulation of IPsec ESP Packets".[6]3GPP TS29.229 V8.2.0:“IP Multimedia (IM) Subsystem Cx and Dx interfaces Signallingflows and message contents”.[7]3GPP TS29.229 V8.2.0:“Cx and Dx interfaces based on the Diameter protocol Protocoldetails”.3 网络架构图1 网络架构WAG同时支持UE版C+W终端和数据卡终端接入。

4 协议栈图2 控制面协议栈控制面使用SIP协议承载,启用IPSEC安全处理后,被封装在ESP报文中。

SIP使用UDP承载。

图3 数据面协议栈(未启用IPSEC)数据面未启用IPSEC时的协议栈。

数据面启用IPSEC处理后,PPP以及承载的应用报文被封装到ESP报文中。

5 Uw接口信令过程5.1 注册过程5.1.1CAVE-AKA鉴权成功UIM WAG AN-AAA HLR/AC MS图5 CAVE+AKA鉴权流程流程说明:1.MS首先发送Register消息,如果MS此前未从wPDIF的WAG获取Uw接口隧道封装的相关参数或者已经发生过注销,则注册请求中需要携带X_CT_Tunnel。

请求开始认证。

2.wPDIF的WAG收到Register消息后,向AN-AAA发送Cx-MAR消息,请求鉴权向量。

3.AN-AAA和HLR/AC交互,从HLR/AC获取AKA-CAVE的相关参数。

4.AN-AAA收到后,经过运算产生AKA鉴权向量,包括AUTN, XRES, IK,CK, RAND_AKA. 并通过Cx-MAA消息将鉴权向量发送到WAG。

5.WAG向MS发送401 Unauthorized消息后,携带RAND_AKA和AUTN参数。

其中AUTN包括MAC和SQN参数。

6.MS计算XMAC并检查是否等于MAC,然后检查SQN是否在正确的区间内。

如果检查都通过,MS通知UIM卡进行CAVE计算,UIM卡将计算结果AUTHR返回给MS。

7.MS通知UIM卡计算CAVE的相关密钥。

8.UIM卡将计算结果CAVE KEYS – PLCM和SMEKEY. 返回给MS。

9.MS计算产生AKA-KEY及IK、CK、XRES等鉴权参数。

10.MS将计算结果通过Register消息带给WAG。

11.WAG检查XRES是否匹配,如果相同,向MS返回200 OK消息。

如果MS的注册请求中携带了X-CT-Tunnel,则200 OK消息中将隧道参数通过X-CT-Tunnel返回给MS,完成隧道协商过程。

5.1.2鉴权失败5.1.2.1UE鉴权网络失败UIM WAG AN-AAA HLR/AC MS)图6 UE鉴权网络失败流程5.1.2.2网络鉴权UE失败UIM WAG AN-AAA HLR/AC MS图7网络鉴权UE失败流程5.1.2.3鉴权未完成如果W AG收到新的注册请求并且发起了鉴权请求,则认为以前的鉴权过程是失败的,应删除以前的鉴权相关信息。

如果在设定时间内未收到鉴权响应,则认为鉴权过程失败。

5.1.3鉴权同步失败UIM WAG AN-AAA HLR/AC MS图8 鉴权重同步失败5.1.4网络发起鉴权WAGMS图8网络发起鉴权WAG对已经注册的用户发起鉴权,引发用户的重新注册过程,包括新的AKA交互过程。

终端如果不回应网络发起的鉴权,W AG可以重发请求消息或注销用户。

5.2 注销过程参考《中国电信wPDIF设备技术规范-Uw接口分册》中注销过程。

Uw接口SIP消息需要启用IPSEC进行完整性和加密保护,参见5.7章节描述。

5.3 事件订阅和通知参考《中国电信wPDIF设备技术规范-Uw接口分册》中注销过程。

Uw接口SIP消息需要启用IPSEC进行完整性和加密保护,参见5.7章节描述。

5.4 PS呼叫建立参考《中国电信wPDIF设备技术规范-Uw接口分册》中PS呼叫建立过程。

如果Uw接口数据面启用了IPSEC保护,则该过程中的Uw接口消息报文需要使用IPSEC ESP封装。

5.5 PS呼叫释放参考《中国电信wPDIF设备技术规范-Uw接口分册》中PS呼叫释放过程。

如果Uw接口数据面启用了IPSEC保护,则该过程中的Uw接口消息报文需要使用IPSEC ESP封装。

5.6 PS业务切换参考《中国电信wPDIF设备技术规范-Uw接口分册》中切换过程。

5.7 心跳过程参考《中国电信wPDIF设备技术规范-Uw接口分册》中心跳过程。

采用SIP信令心跳流程,Uw接口控制面心跳消息需要启用IPSEC进行完整性和加密保护;Uw接口数据面心跳启用IPSEC保护可选。

5.8 IPSEC SA建立过程依据RFC2401,使用3DES和AES(KEY长度为128位bit)实现加密,使用HMAC-SHA-1 实现完整性保护。

依据S.S0127-0_v1.0_080623实现基于CA VE算法实现的AKA过程。

对于Uw接口SIP信令,可以通过IPSEC ESP来实现加密和完整性保护。

对于Uw接口用户业务数据,可以通过IPSEC ESP来实现加密。

W AG设备和UE是否启用IPSEC ESP加密根据中国电信业务需要来确定。

即UE和WAG设备要具备业务应用IPSEC保护使能开关。

控制面和数据面IPSEC都使用传输模式。

5.8.1SA参数说明下述参数用于IPSEC ESP。

1.加密算法:DES-EDE3-CBC (见RFC 2451定义)或者AES-CBC (使用128bit的key,见RFC3602定义);2.完整性算法:HMAC-MD5-96(见RFC 2403)或者HMAC-SHA-1-96(见RFC 2404);3.SPI:Security Parameter Index,分配给本地入SA 使用;4.Life type:以秒为单位;5.SA生存期:固定为2 ^32-1 ;6.模式:使用传输模式;7.IK密钥长度:HMAC-MD5-96算法为128位bit,HMAC-SHA-1-96为160位bit;8.CK密钥长度:具体取决于加密算法,至少为128位bit;9.选择符:绑定到UE和W AG间的SA上。

对于SIP信令UE和W AG间建立2对单向SA:⏹1对SA描述UE的客户端端口和AG的服务端端口间的业务流;另外一对描述WAG的客户端端口和UE的服务端端口。

⏹WAG的入SA:源和目的IP为WAG收到SIP报文的源IP和目的IP,在port_ps上接收消息,使用UDP协议;WAG的出SA:源和目的IP为W AG收到SIP报文的目的IP和源IP,向port_pc上发送消息,使用UDP协议;Port_ps和port_pc不使用标准SIP端口5060和5061。

⏹UE的入SA:源和目的IP为UE收到SIP报文的源IP和目的IP,在port_us上接收消息,使用UDP协议;UE的出SA:源和目的IP为UE发出SIP报文的目的IP和源IP,向port_uc上发送消息,使用UDP协议;Port_us和port_uc不使用标准SIP端口5060和5061。

⏹WAG上建立SA上下文表:存储UE源IP地址、入SA port对(port_uc, port_ps)、出SAport对(port_us, port_pc) 、SPI,IMSI,lifetime。

对收到的受保护的消息在SA表上进行匹配,匹配失败则丢弃。

⏹UE上建立SA上下文:入SA port对(port_uc, port_ps)、出SA port对(port_us,port_pc) 、SPI、lifetime。

对收到受保护的消息在SA表上进行匹配,匹配失败则丢弃。

注:为了穿越NA T,W AG只保存和匹配检查实际收到SIP报文的port和IP地址。

而不是匹配SIP报文中填写的IP和端口号。

5.8.2SA成功建立过程流程图参见下图,交互建立过程描述如下:WAG AN-AAA HLR/AC MS图9 IPSEC SA的协商建立过程(1)UE发送的注册请求中携带Security-setup = SPI_U(spi_uc,spi_us), Port_U( port_uc, port_us) , UE integrity and encryption algorithms listWAG收到请求后存储这些参数以及UE的IP地址。

(4)在收到消息(4)后同时存储IK和CK参数。

WAG在本地建立一对新的SA上下文。

WAG 从自己完整性和加密算法列表(按照优先级排序)中选取UE也支持的具备较高优先级的完整性保护算法。

(5)WAG发送401 Unauthorized消息中携带Security-setup = SPI_P(spi_pc,spi_ps), Port_P( port_pc, port_ps) , WAG integrity and encryption algorithms listUE收到401消息后,选取UE也支持的第一个完整性和加密算法组合,UE在本地建立一对新的SA上下文。

(10)UE将对该消息进行加密和完整性保护。

UE发送的注册请求中携带Security-setup = SPI_U, Port_U, SPI_P, Port_P, WAG integrity and encryption algorithms list WAG检查SPI_U和Port_U是否和消息1中携带的匹配,如果失败则注册过程中止。
