常用电容类型
电容的分种类
电容的分种类
电容器可以根据不同的性质和工作原理分为多种类型，常见的电容器种类包括以下几种：
1. 电解电容器（Electrolytic Capacitor）：主要用于大电容量和低价格的应用场合，具有极性，一端为正极，一端为负极。
2. 陶瓷电容器（Ceramic Capacitor）：体积小、价格便宜，常用于高频电路和稳压电路等。
3. 金属薄膜电容器（Metal Film Capacitor）：具有较高的耐压能力和稳定性，适用于精密仪器和高保真音频设备等。
4. 金属箔电容器（Metal Foil Capacitor）：具有较高的容量和低损耗，适用于高频、高压、高精度的场合。
5. 有机电解电容器（Polymer Electrolytic Capacitor）：结构紧凑，寿命较长，适用于小型电子设备和数字产品等。
6. 有机薄膜电容器（Organic Film Capacitor）：具有较高的容量和较低的温度系数，适用于高频脉冲电路和滤波电路等。
7. 变压器电容器（Variable Capacitor）：可通过改变电容值调节电路参数，常用于调谐电路和无线电收发器件等。
8. 超级电容器（Supercapacitor）：具有较高的能量密度和较长的寿命，用于高功率电子设备和储能系统等。
以上仅列举了一些常见的电容器种类，根据具体的应用需求和性能要求，还有许多其他类型的电容器可以选择使用。
电容的类型
电容的类型1、铝电解电容电容容量范围为0.1μF ～22000μF，高脉动电流、长寿命、大容量的不二之选，广泛应用于电源滤波、解耦等场合。
（贴片）（直插）（轴向）2、钽电容电容容量范围为2.2μF ～560μF，低等效串联电阻（ESR）、低等效串联电感（ESL）。
脉动汲取、瞬态响应及噪声抑制都优于铝电解电容，是高稳定电源的抱负选择，但较铝电解价格更高。
3、陶瓷电容电容容量范围为0.5pF ～100μF，独特的材料和薄膜技术的结晶，迎合了当今“更轻、更薄、更节能“的设计理念。
规格也有许多，这里只大致提以下几种：a、瓷片电容是一种用陶瓷材料作介质，在陶瓷表面涂覆一层金属薄膜，再经高温烧结后作为电极而成的电容器。
通常用于高稳定振荡回路中，作为回路、旁路电容器及垫整电容器。
b、MLCC多层陶瓷电容器，也有叫独石电容。
多层结构，往往一个MLCC 内部多达几十层，甚至更多，其中，每一单层都相当于一个电容，几十层，就相当于几十个电容器并联，所以MLCC容量做很大，但电压不高。
一般都是表面贴封装。
（贴片的，是不是很熟识）（加两只脚就叫独石电容了）4、薄膜电容薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚笨乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容（又称Mylar电容），聚丙烯电容（又称PP电容），聚苯乙烯电容（又称PS电容）和聚碳酸电容。
主要应用于电子、家电、通讯、电力、电气化铁路、混合动力汽车、风力发电、太阳能发电等多个行业，这些行业的稳定进展，推动了薄膜电容器市场的增长。
（涤纶电容）（MEA）（电机起动及运行电容器）（MKP电容，拆过电磁炉应当都见过）5、云母电容云母材料拥有优良的电气性能和机械性能，使云母电容自身电感和漏电损耗都很小，具有耐压范围宽，牢靠性高，性能稳定，容量精度高等优点。
特殊适合用在高频振荡电路、高精度运算放大、滤波电路等场合。
电容种类与用途
电容种类与用途1. 概述电容器是一种存储电荷的装置，由两个导体间的绝缘介质隔开。
根据绝缘介质的材料和结构形式的不同，电容器可分为多种类型。
本文将会对常见的电容种类及其用途进行探讨。
2. 固定电容器固定电容器是最常见的电容器类型之一，它们具有固定的电容值，适用于大多数应用。
这些电容器通常由瓷瓶或塑料外壳包裹，使其具备良好的绝缘性能。
以下是一些常见的固定电容器类型及其用途：2.1 陶瓷电容器•用途：–通信设备中的滤波和耦合电路–消费电子产品中的电源滤波和维持电源电压–用于控制电机启动和运行2.2 铝电解电容器•用途：–计算机主板电源滤波电路–电子设备中的直流耦合和绕组电解电容–飞机和汽车音响系统中的直流滤波电容器2.3 有机电解电容器•用途：–广泛应用于移动设备，如智能手机和平板电脑–收音机、电视机和音响系统中的耦合和调谐电容–可穿戴设备中的降噪电容器3. 变压电容器变压电容器由可在变化电场下改变电容值的材料制成。
这些电容器通常用于调整电路中的电容值，以满足不同的需求。
以下是一些常见的变压电容器类型及其用途：3.1 电容电压器（变容器）•用途：–用于调节无线电设备和电子设备的频率–用于光学设备中的调焦和聚焦系统–可在汽车电子系统中用于调整传感器的灵敏度3.2 变压电容器•用途：–用于调整电击击发器的电容值–电子测试设备中的电容标准器–用于音响系统中的高音量控制4. 变化电容器变化电容器可以通过控制电场来调整电容值。
以下是一些常见的变化电容器类型及其用途：4.1 电容式触摸屏•用途：–智能手机和平板电脑的屏幕–工业控制和自动化领域中的触摸屏–零售设备中的交互式显示屏4.2 可调电容器•用途：–用于调节无线电设备和电子设备的频率–可调电容器可以用于射频滤波器、谐振电路和振荡器–汽车电子系统中的遥控设备4.3 敏感电容器•用途：–声音和触摸传感器–生物医学领域中的健康监测设备–用于安全系统和电子锁的触摸面板5. 电容器的其他类型和用途除了上述常见电容器类型外，还有一些特殊用途的电容器：5.1 超级电容器•用途：–用于储能装置和能量回收系统–电动汽车和混合动力汽车中的动力系统–可以用于备份设备和UPS（不间断电源）系统5.2 感应电容器•用途：–用于高频电感器和功率传输设备–电动工具和电动汽车中的无线充电系统–用于无线网络和传感器网络的能量传输5.3 发光电容器•用途：–用于照明和显示设备–可以用于电子海报和广告牌–用于LED照明系统中的电源管理结论电容器是电路中常见的被动元件，根据不同的用途和需求，我们可以选择合适类型的电容器。
电容类别对比
NPO 电气性能稳定,基本上不随温度、时间、电压的改变而改变,适用于对
5.温度系数：
在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。 6.绝缘电阻：
由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有 限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫 做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。漏 电电阻越小，漏电越严重。电容漏电会引起能量损耗，这种损耗不仅影响电容的 寿命，而且会影响电路的工作。因此，漏电电阻越大越好。
6低频瓷介电容CT
电容量：10p—4.7u 额定电压：50V--100V 主要特点：体积小，价廉，损耗大，稳定性差 应用：要求不高的低频电路
（陶瓷电容）
陶瓷电容常用在超高频器件例如 GPU
7．玻璃釉电容 CI
由一种浓度适于喷涂的特殊混合物喷涂成薄膜而成，介质再以银层电极经烧结而成"独石 "结构,性能可与云母电容器媲美，能耐受各种气候环境，一般可在 200℃或更高温度下工作， 额定工作电压可达 500V，损耗 tgδ0.0005～0.008 电容量：10p—0.1u 额定电压：63--400V 主要特点：稳定性较好，损耗小，耐高温（200 度） 应用：脉冲、耦合、旁路等电路
2.额定工作电压： 在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电
压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意 所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定。
电容的类别
电容的类别电容是电子元件中常见的一种，它根据电介质的性质和结构不同可以分为多种类别。
本文将介绍几种常见的电容类别，包括电解电容、陶瓷电容、聚酯薄膜电容和铝电解电容。
1. 电解电容电解电容是一种常见的电容类型，它采用电解质作为电介质。
电解质可以是液态或固态的，常见的有铝电解电容和钽电解电容。
铝电解电容的正极是铝箔，负极是电解液，它具有容量大、频率响应好的特点，广泛应用于电源滤波和耦合等电路中。
钽电解电容的正极是钽金属，负极是电解液，具有体积小、容量大的特点，适用于小型电子设备中。
2. 陶瓷电容陶瓷电容是一种使用陶瓷材料作为电介质的电容器。
它具有体积小、稳定性好、耐高温等特点，适用于高频电路和尺寸受限的电子设备。
陶瓷电容的容量范围广泛，从几皮法到几微法都有。
陶瓷电容常用的材料有Z5U、X7R等，它们具有不同的电容温度系数和介电损耗。
3. 聚酯薄膜电容聚酯薄膜电容是一种使用聚酯薄膜作为电介质的电容器。
它具有体积小、价格低廉的特点，广泛应用于消费类电子产品中。
聚酯薄膜电容的容量范围一般较小，通常在几皮法到几微法之间。
它具有较好的电气性能和稳定性，适用于滤波、耦合和绝缘等电路。
4. 铝电解电容铝电解电容是一种以铝箔作为正极、电解液作为负极的电容器。
它具有容量大、频率响应好的特点，适用于电源滤波和耦合等电路。
铝电解电容的容量范围广泛，从几微法到几毫法都有。
它的电解液通常是硫酸铝或盐酸铝，具有较高的工作电压和长寿命。
以上是几种常见的电容类别的简要介绍。
电容在电子设备中起到重要的作用，可以储存和释放电荷，平衡电路中的电压和电流。
不同的电容类别适用于不同的电路和应用场景，选用合适的电容可以提高电路的性能和稳定性。
在实际应用中，我们需要根据具体的要求来选择合适的电容类别，并合理布局和连接电容，以确保电路的正常工作和可靠性。

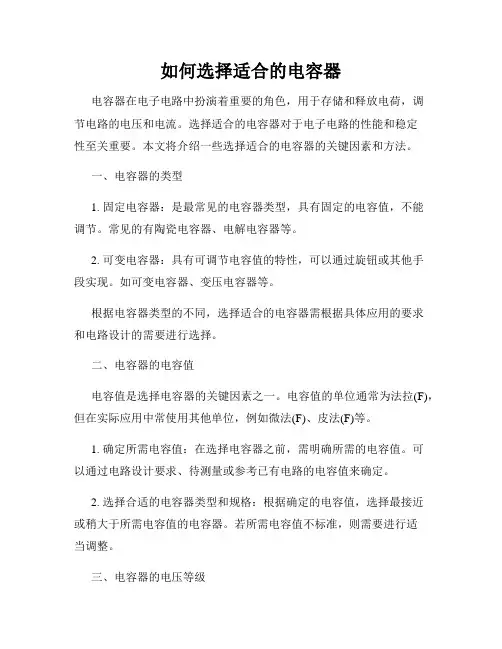

如何选择适合的电容器
如何选择适合的电容器电容器在电子电路中扮演着重要的角色，用于存储和释放电荷，调节电路的电压和电流。
选择适合的电容器对于电子电路的性能和稳定性至关重要。
本文将介绍一些选择适合的电容器的关键因素和方法。
一、电容器的类型1. 固定电容器：是最常见的电容器类型，具有固定的电容值，不能调节。
常见的有陶瓷电容器、电解电容器等。
2. 可变电容器：具有可调节电容值的特性，可以通过旋钮或其他手段实现。
如可变电容器、变压电容器等。
根据电容器类型的不同，选择适合的电容器需根据具体应用的要求和电路设计的需要进行选择。
二、电容器的电容值电容值是选择电容器的关键因素之一。
电容值的单位通常为法拉(F)，但在实际应用中常使用其他单位，例如微法(F)、皮法(F)等。
1. 确定所需电容值：在选择电容器之前，需明确所需的电容值。
可以通过电路设计要求、待测量或参考已有电路的电容值来确定。
2. 选择合适的电容器类型和规格：根据确定的电容值，选择最接近或稍大于所需电容值的电容器。
若所需电容值不标准，则需要进行适当调整。
三、电容器的电压等级电容器的电压等级是选择电容器时需要考虑的另一个重要因素。
电容器的电压等级应大于或等于电路中的最高电压值，以确保电容器的稳定性和可靠性。
在选择电容器时，需查看电容器的规格参数，确认其电压等级是否满足电路要求。
如果电压等级过低，可能会导致电容器损坏或性能下降。
四、电容器的封装类型电容器的封装类型直接影响其适用范围和安装方式。
常见的封装类型有贴片式、脚孔式和插座式等。
1. 贴片式电容器：适用于小型电子设备和高密度电路板，易于大规模生产和自动化装配。
2. 脚孔式电容器：适用于传统的电子设备和原型设计，需要通过焊接或插拔的方式安装。
3. 插座式电容器：适用于需要经常更换电容器的场合，能够方便地插拔和更换电容器。
五、电容器的温度特性电容器的性能随温度的变化而变化，因此温度特性是选择电容器时需要考虑的因素之一。
电容器的温度特性通常通过温度系数来表示。
电容的种类及用途
电容的种类及用途引言电容是一种被广泛应用于电子领域的 passives 元件，它具有存储和释放电荷的能力。
电容由两个导体之间的绝缘介质组成，常用的绝缘介质包括空气、陶瓷、塑料等。
本文将介绍不同种类的电容及其在不同应用领域中的用途。
1. 固定电容固定电容是最常见的一种电容，它们具有固定的电容值，并且无法进行调节。
下面是几种常见的固定电容：1.1 陶瓷电容陶瓷电容是最基本也是最常见的一种固定电容。
它由陶瓷材料制成，具有体积小、价格低廉、工作稳定性好等特点。
陶瓷电容主要用于消费类电子产品、通信设备、计算机硬件等领域。
1.2 铝电解电容铝电解电容以铝箔作为正极板，通过氧化铝薄膜作为绝缘层，再加上液体或固体作为负极板构成。
铝电解电容具有容量大、体积小、工作稳定性好等特点。
它主要用于电源滤波、功率放大、直流电路等领域。
1.3 有机电解电容有机电解电容以导电聚合物作为正极板，通过聚合物薄膜作为绝缘层，再加上液体或固体作为负极板构成。
有机电解电容具有容量大、寿命长、工作稳定性好等特点。
它主要用于音频设备、通信设备、车载电子等领域。
2. 可变电容可变电容是一种可以调节其电容值的电容器。
下面是几种常见的可变电容：2.1 变气压电容变气压电容是一种利用气压调节其电容值的可变电容。
它由两个金属板之间的空气组成，通过调节两金属板之间的距离来改变其电容值。
变气压电容主要用于无线通信设备、天线调谐器等领域。
2.2 变介质固定式可变电容变介质固定式可变电容利用不同介质的相对介电常数来调节其电容值。
通过在电容器中夹入不同材料的薄片，可以改变其电容值。
变介质固定式可变电容主要用于射频调谐、无线电接收机等领域。
2.3 变电压式可变电容变电压式可变电容利用施加不同的电压来调节其电容值。
通过改变施加在可变电容上的电压，可以改变其电场强度从而改变其电容值。
它主要用于无线通信设备、射频调谐、振荡器等领域。
3. 应用领域3.1 通信设备在通信设备中，各种类型的固定和可变电容被广泛应用于滤波器、耦合器、调谐器等功能模块中。
电容的主要种类
电容的主要种类：1）电解电容2）独石电容3）瓷片电容4）钽电解电容5）涤纶电容等电容指标：耐压值和电容容量。
电容的使用场合：1、电源稳压和滤波电解电容主要是用来稳压和低频交流滤波的；高频滤波是使用瓷片电容和独石电容。
当电解电容作为稳压时，接在整流桥和三端稳压器的输出端，直到稳定电压的作用。
有些远端供电的直流电源，接到电路板的输入端时，需要在电路板的电源输入端加一个大的电解电容，通常可以是220u/25V；但是，电解电容只能小队低频的波动，对于直流电源中的高频波动，可以加一个0.1u或0.01u的独石电容或者瓷片电容。
同时，在每一个芯片的电源和地两端接一个0.1u或0.01u的独石电容或者瓷片电容，解决芯片的供电过程中的开关噪声。
也叫去耦电容。
2、定时参数对于像555这样需要外接电容产生稳定脉冲的器件，涤纶电容是首选。
3、产生其它电压有些需要从单一电压产生其它的电压的芯片，如MAX232，可用0.1u的钽电容独石电容比较稳定，问温漂系数小，电容值可以做到1uF，寿命长，等效直流电阻小，价格稍贵。
瓷片电容的高频特性好，但电容值最大只能做到0.1uF。
各种电容的优缺点极性名称制作优点缺点无无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。
无CBB电容2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
有感，其他同上。
无瓷片电容薄瓷片两面渡金属膜银而成。
体积小，耐压高，价格低，频率高（有一种是高频电容）易碎！容量低无云母电容云母片上镀两层金属薄膜容易生产，技术含量低。
体积大，容量小，（几乎没有用了）无独石电容体积比CBB更小，其他同CBB，有感有电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。
容量大。
高频特性不好。
有钽电容用金属钽作为正极，在电解质外喷上金属作为负极。
稳定性好，容量大，高频特性好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电容类型
电容是电子元器件中常见的一种，用于存储电荷和能量的电子元器件。
电容的种类繁多，按照不同的分类方法可以分为很多类型，其中常用的电容类型主要有以下几种：
1. 陶瓷电容
陶瓷电容是一种常见的电容类型，以陶瓷材料作为介质。
它具有尺寸小、价格低廉、质量稳定等特点，是电子电路中应用最广泛的电容之一。
陶瓷电容的容量范围从几皮法到几微法之间，使用频率范围也比较广泛，一般能够达到几百千赫兹的频率。
2. 铝电解电容
铝电解电容是一种使用铝箔作为电极的电容器，以氧化铝膜作为介质，具有极高的电容密度、质量稳定性和耐温性。
由于铝电解电容的价格相对较低，且容量范围较大，因此在大型电子产品中得到广泛应用，如电视机、音响系统、电脑等。
3. 聚酰亚胺电容
聚酰亚胺电容是一种使用聚酰亚胺膜作为介质的电容器，具有极高的温度稳定性、电容密度和长寿命等特点，因此在高温、高频、高压的电子电路中应用广泛，如航空航天、汽车电子、通讯设备等。
4. 聚乙烯电容
聚乙烯电容是一种使用聚乙烯膜作为介质的电容器，具有良好的绝缘性、耐高温性和电容稳定性等特点，因此在高频电路和电源滤波电路中应用广泛。
5. 聚酰氨酯电容
聚酰氨酯电容是一种使用聚酰氨酯膜作为介质的电容器，具有极高的电容质量因数、容量稳定性和长寿命等特点，因此在高精度、高稳定性的电路中应用广泛，如计算机、精密仪器等领域。
6. 有机金属薄膜电容
有机金属薄膜电容是一种使用有机金属化合物薄膜作为介质的电容器，具有极高的电容密度、容量稳定性和短响应时间等特点，因此在高频、高速数字电路中应用广泛。
电容是电子电路中不可缺少的元器件之一，不同类型的电容具有不同的特点和应用范围，选择合适的电容类型对于电路的性能和稳定性至关重要。
