国外球团膨润土各种指标
膨润土 理化指标
膨润土理化指标
膨润土是一种特殊的粘土矿物，其物理化学指标通常用于描述其特性和应用范围。
下面是一些常见的膨润土的理化指标：
1. 颗粒大小和比表面积：膨润土颗粒小且具有较大的比表面积，有助于其吸附水分和其他物质。
颗粒大小通常以粒径分布和比表面积（BET 表面积）来描述。
2. 吸水性：膨润土对水有较强的吸附能力，能吸收大量水分并膨胀。
其吸水性能对于多种工业和土壤改良应用至关重要。
3. 膨胀性：膨润土在吸水后膨胀，体积会明显增加。
这种膨胀性在钻井、填充材料和土壤改良中非常有用。
4. 离子交换能力：膨润土具有优异的离子交换能力，可以吸附和释放各种离子，这在土壤改良和水处理中很有用。
5. 黏土矿物组成：膨润土通常由不同类型的黏土矿物组成，如蒙脱石、伊利石等，它们的比例和组成会影响膨润土的性能。
6. 热稳定性和化学稳定性：膨润土在高温或化学环境下的稳定性，影响其在各种工业应用中的可持续性和性能表现。
这些指标对于膨润土在各种领域的应用（例如建筑材料、油田钻井、土壤改良、化妆品等）都有着重要的意义，因为它们决定了膨润土在特定环境和应用中的适用性和效果。
膨润土 理化指标
膨润土理化指标
（最新版）
目录
1.膨润土的概述
2.膨润土的理化指标
3.膨润土的应用领域
正文
【膨润土的概述】
膨润土，又称为皂土，是一种常见的土壤类型，主要分布在我国的东北、华北、华东、华南等地区。
膨润土因其独特的物理和化学性质，被广泛应用于各个领域。
【膨润土的理化指标】
膨润土的理化指标主要包括以下几个方面：
1.粒度：膨润土的粒度一般较细，通常在 0.005-2mm 之间，其中小于 0.005mm 的颗粒占多数。
2.湿度：膨润土的天然湿度一般在 50%-70% 之间，经过处理后，其湿度可以达到 80% 以上。
3.pH 值：膨润土的 pH 值一般在 6-8 之间，属于中性或微碱性。
4.阳离子交换量：膨润土的阳离子交换量较大，是其重要的理化性质之一。
5.吸水性：膨润土的吸水性强，可以吸收自身重量数倍的水分。
6.塑性：膨润土具有较强的塑性，可以制成各种形状的产品。
【膨润土的应用领域】
由于膨润土独特的理化性质，使其在多个领域都有广泛的应用。
1.环保领域：膨润土可以用于污水处理，其良好的吸附性能可以去除水中的有害物质。
2.建筑领域：膨润土可以用于制作防水材料，其防水性能优良。
3.陶瓷领域：膨润土可以用于制作陶瓷制品，其良好的塑性能使制品形状多样。
4.化工领域：膨润土可以用于制作催化剂和吸附剂，其良好的吸附性能可以提高化学反应的效率。
膨润土 理化指标
膨润土理化指标
摘要：
一、膨润土简介
二、膨润土理化指标概述
三、膨润土的常见理化指标及其作用
四、理化指标在膨润土中的应用领域
五、结论
正文：
膨润土，又称膨胀土，是一种具有高度亲水性、黏性和可塑性的天然土壤。
在我国，膨润土资源丰富，广泛应用于各个领域。
为了更好地利用膨润土，了解其理化指标至关重要。
本文将对膨润土的理化指标进行详细介绍。
首先，膨润土的理化指标主要包括：水分含量、膨胀容、液限、塑限、粒度分布、比重、pH 值等。
这些指标直接影响着膨润土的性能和应用范围。
水分含量是指膨润土中水分的质量百分比，是评价膨润土质量和稳定性的重要指标。
膨胀容是指膨润土在水中吸水膨胀后的体积，它直接关系到膨润土的膨胀性能。
液限和塑限分别表示膨润土的流动性和可塑性，这两个指标决定了膨润土的可拌性和施工性能。
粒度分布和比重则影响了膨润土的物理性质，如流动性、抗压强度等。
pH 值是反映膨润土酸碱性的指标，对某些应用领域具有特殊意义。
这些理化指标在膨润土的应用领域中发挥着重要作用。
例如，在铸造工业中，膨润土作为铸造涂料，要求其液限和塑限适中，以保证良好的涂覆性和溃
散性；在钻井工业中，膨润土作为泥浆材料，需要具有较高的膨胀容和稳定性，以提高钻井效率和降低钻井成本；在环保领域，膨润土作为废水处理剂，要求其具有良好的吸附性能和pH 值调节能力。
总之，了解和掌握膨润土的理化指标对充分发挥膨润土的优势具有重要意义。
膨润土常用指标的检测方法
膨润土常用指标的检测方法一、吸蓝量的测定膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸蓝量，以100克样吸附的次甲基兰毫克当量数或克数表示。
膨润土中的蒙脱石含量越高，吸蓝量越多。
因此，吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。
（一）主要试剂和材料1、次甲基兰标准溶液（0.005M）：将次甲基兰（指示剂）在93土3℃的烘箱中烘4小时，置于干燥器内冷却至室温。
称取1.5995克于烧杯中，加水使其完全溶解（如次甲基兰不溶解，可微热，温度不宜太高，以免次甲基兰变质），移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。
此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。
2、焦磷酸钠溶液（1%）：称取10克焦磷酸钠于烧杯中，加水使其完全溶解（可微热）。
加水稀释至1000毫升，摇匀。
3、中速定量滤纸（杭州新华造纸厂产）。
（二）操作步骤1、称取0.2000克试样，置于已加入50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸溶液，摇匀。
2、将盛有混合溶液的锥形瓶置于电炉（或电热板）上加热微沸5分钟，取下冷却至室温。
3、用次甲基兰标准溶液滴定。
开始可依次滴加5毫升，逐次缩小间隔至2—3毫升，快到终点时，每次滴加0.5—1.0毫升。
每次滴加后，摇晃15—30秒钟，用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上，观察在中央深蓝色斑点周围又无出现浅绿色晕环。
如未出现，则继续滴加。
当在深蓝色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒蘸一滴于滤纸上，若浅绿色晕环还不消失，即为滴定终点。
记下滴定所耗次甲基兰标准溶液的毫升（V），到终点后，可继续滴加1—2毫升次甲基兰溶液，若浅绿色晕环变明显且宽度增大，则表示终点判断无误。
4、计算：B=100（M×V×0.3199/G）式中：B——吸蓝量（克/100克样）；M——次甲基兰标准溶液的摩尔浓度；V——滴定所消耗次甲基兰标准溶液的毫升数；G——试样重量（克）；0.3199——无水次甲基兰的毫摩尔数。

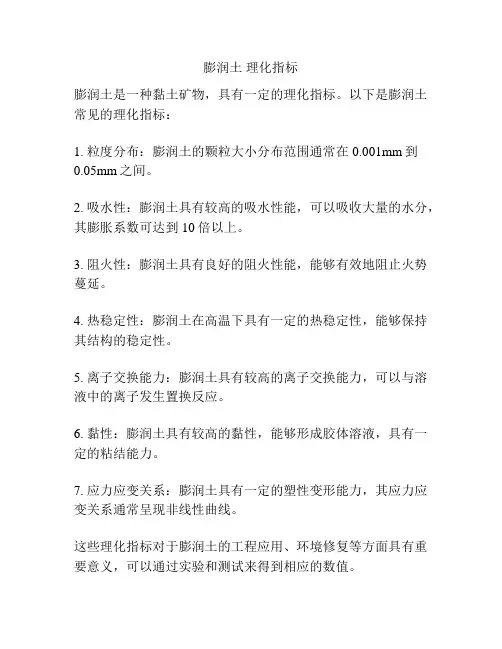

膨润土 理化指标
膨润土理化指标
膨润土是一种黏土矿物，具有一定的理化指标。
以下是膨润土常见的理化指标：
1. 粒度分布：膨润土的颗粒大小分布范围通常在0.001mm到0.05mm之间。
2. 吸水性：膨润土具有较高的吸水性能，可以吸收大量的水分，其膨胀系数可达到10倍以上。
3. 阻火性：膨润土具有良好的阻火性能，能够有效地阻止火势蔓延。
4. 热稳定性：膨润土在高温下具有一定的热稳定性，能够保持其结构的稳定性。
5. 离子交换能力：膨润土具有较高的离子交换能力，可以与溶液中的离子发生置换反应。
6. 黏性：膨润土具有较高的黏性，能够形成胶体溶液，具有一定的粘结能力。
7. 应力应变关系：膨润土具有一定的塑性变形能力，其应力应变关系通常呈现非线性曲线。
这些理化指标对于膨润土的工程应用、环境修复等方面具有重要意义，可以通过实验和测试来得到相应的数值。

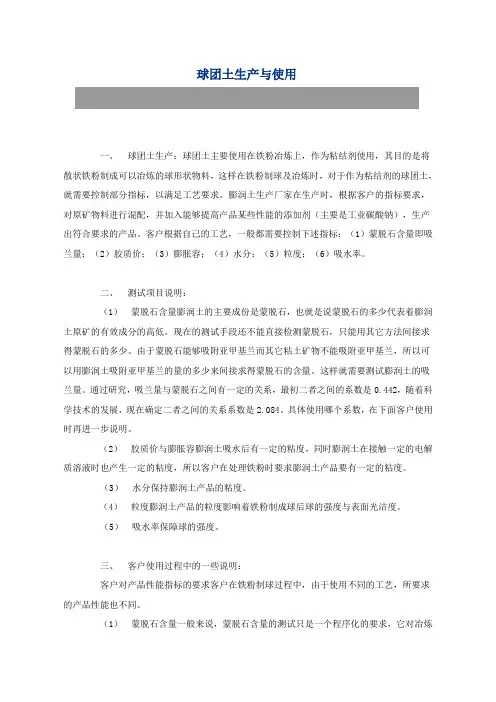

球团膨润土生产与使用
一、球团土生产：球团土主要使用在铁粉冶炼上，作为粘结剂使用，其目的是将散状铁粉制成可以冶炼的球形状物料，这样在铁粉制球及冶炼时，对于作为粘结剂的球团土，就需要控制部分指标，以满足工艺要求。
膨润土生产厂家在生产时，根据客户的指标要求，对原矿物料进行混配，并加入能够提高产品某些性能的添加剂（主要是工业碳酸钠），生产出符合要求的产品。
客户根据自己的工艺，一般都需要控制下述指标：（1）蒙脱石含量即吸兰量；（2）胶质价；（3）膨胀容；（4）水分；（5）粒度；（6）吸水率。
二、测试项目说明：（1）蒙脱石含量膨润土的主要成份是蒙脱石，也就是说蒙脱石的多少代表着膨润土原矿的有效成分的高低。
现在的测试手段还不能直接检测蒙脱石，只能用其它方法间接求得蒙脱石的多少。
由于蒙脱石能够吸附亚甲基兰而其它粘土矿物不能吸附亚甲基兰，所以可以用膨润土吸附亚甲基兰的量的多少来间接求得蒙脱石的含量。
这样就需要测试膨润土的吸兰量。
通过研究，吸兰量与蒙脱石之间有一定的关系，最初二者之间的系数是0.442，随着科学技术的发展，现在确定二者之间的关系系数是2.084。
具体使用哪个系数，在下面客户使用时再进一步说明。
（2）胶质价与膨胀容膨润土吸水后有一定的粘度，同时膨润土在接触一定的电解质溶液时也产生一定的粘度，所以客户在处理铁粉时要求膨润土产品要有一定的粘度。
（3）水分保持膨润土产品的粘度。
（4）粒度膨润土产品的粒度影响着铁粉制成球后球的强度与表面光洁度。
（5）吸水率保障球的强度。
三、客户使用过程中的一些说明：客户对产品性能指标的要求客户在铁粉制球过程中，由于使用不同的工艺，所要求的产品性能也不同。
（1）蒙脱石含量一般来说，蒙脱石含量的测试只是一个程序化的要求，它对冶炼工艺没有明显的作用。
所以有的客户不要求膨润土产品的蒙脱石含量。
从一般人思维上来说，使用某一物质前应了解这一物质的主要成份的多少，而作为起到粘结作用的膨润土，其主要成份是蒙脱石，而蒙脱石的含量多少并不能代表生产过程中的粘结力的高低，膨润土粘结力的高低是由胶质价和膨胀容来决定的。
球团矿技术标准
项目
化学成分
物理性能
冶金性能
粒度（10－16）%
名称
TFE
FeO
碱度
S
抗压强度N个球
转鼓指数（ISO）%
抗磨指数（<0.5mm）
筛分指数
膨胀率％
还原度指数（R1）%
指标
≥62
≤0.65
≤0.3
≤0.05
≥2000
≥86.5
<
<7
<15
≥65
90%
一、主要原料的技术条件
3.1球团用精矿粉（％）
TFe
SiO2
S
粒度（－200目）
水份
I
II
I
II
I
II
65
≥64.5-64.99
≤7.5
≤0.05
≤0.35
≥55
≤1.0
注：1、当球团用精矿粉粒度<75.0％时，直接判定为不合格。
2、精矿粉以干基结算，水份不做质量判定依据。
3.2球团用膨润土：
化学成分要求：
项目
SiO2
Al2O3
Fe2O3
MgO
CaO
Na2O
烧损
指标
≥50
<15.0
<5.5
<4.5
<5.0
<2.8
<8.0
物理指标要求：
项目
膨润倍数（倍）
胶质价
（ml/15g）
吸兰量
（g/100g）
粒度
（％）
水份
（％）
不小于
不大于
指标
10
180
20
（－200目）93
球团对原料的基本要求
球团对原料的基本要求
（1）含铁原料：铁精矿品位不低于64%～65%，波动范围一般要求小于±0.5%；精矿比表面积：1500～1900cm2/g范围内，小于0.074㎜的粒级含量大于85%；
（2）粘结剂：在球团生产中，采用一些矿物和有机物作为粘结剂，其中膨润土因为便宜、效果好而得到最广泛的利用，国外膨润土的用量一般是每吨球团加6～10Kg，即为精矿量的0.5%～0.8%。
造球用的膨润土粒度为小于0.05㎜占85%～90%.国内一般设计膨润土的添加量为2%，即20Kg/t。
生产球团矿用的膨润土有着一定的质量标准，我厂使用的膨润土为外购成品，主要物化性能的要求见表1：表1：膨润土土主要物化性能表
化学成份（%）
Si0
2Al
2
O
3
MgO CaO P S 烧损
57.4 15.7 3.2 3.7 0.08 0.025 7.93 物理性
胶质价粒度（-325
目）
膨胀倍
数
耐火度水份（%）吸水率(18小时)
75 % ≥93.5 %15 1350 ℃11.52 % 600 %
（3）熔剂：在球团矿生产中，为改善球团矿冶金性能，调节球团矿的碱度，常添加白云石、石灰石等熔剂。
一般对熔剂质量的总要求是：有效成分含量高、硫、磷等有害杂质含量少，粒度和水分适宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国外球团膨润土各种指标
（实用版）
目录
一、国外球团膨润土的简介
二、国外球团膨润土的主要指标及其作用
三、国外球团膨润土的检测方法
四、国外球团膨润土在陶瓷领域的应用
五、结论
正文
一、国外球团膨润土的简介
国外球团膨润土是一种铁矿球团粘结剂，具有很强的粘结性和高温稳定性。
它主要应用于金属矿山的选矿过程中，作为球团矿的粘结剂，能够提高球团矿的强度和品位，从而提高金属的回收率。
二、国外球团膨润土的主要指标及其作用
国外球团膨润土的主要指标包括吸蓝量、胶质价、2 小时吸水率、膨胀容和水份等。
这些指标对于膨润土的性能和应用具有重要的影响。
1.吸蓝量：吸蓝量是指膨润土在一定条件下吸附有机染料的能力，是衡量膨润土吸附能力的重要指标。
2.胶质价：胶质价是指膨润土在一定条件下形成胶体溶液的能力，是衡量膨润土粘结性的重要指标。
3.2 小时吸水率：2 小时吸水率是指膨润土在 2 小时内吸附水分的能力，是衡量膨润土的吸水性能的重要指标。
4.膨胀容：膨胀容是指膨润土在一定条件下的体积膨胀能力，是衡量膨润土的膨胀性能的重要指标。
5.水份：水份是指膨润土中的水分含量，是衡量膨润土的含水量的重要指标。
三、国外球团膨润土的检测方法
国外球团膨润土的检测方法主要包括吸蓝量测定法、胶质价测定法、
2 小时吸水率测定法、膨胀容测定法和水份测定法等。
四、国外球团膨润土在陶瓷领域的应用
国外球团膨润土在陶瓷领域的应用主要是作为陶瓷原料，能够提高陶瓷的硬度和强度。
其中，氧化铝的含量越高，陶瓷的硬度越高。
五、结论
国外球团膨润土是一种重要的铁矿球团粘结剂，具有很强的粘结性和高温稳定性。
其主要指标包括吸蓝量、胶质价、2 小时吸水率、膨胀容和水份等，这些指标对于膨润土的性能和应用具有重要的影响。
