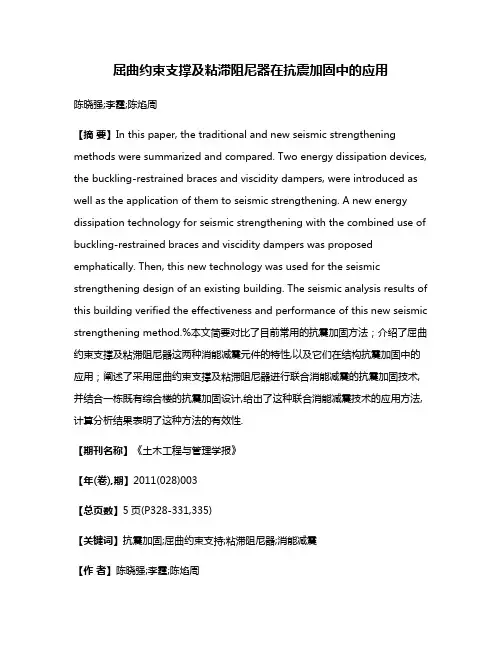

屈曲约束支撑及粘滞阻尼器在抗震加固中的应用陈晓强;李霆;陈焰周【摘要】In this paper, the traditional and new seismic strengthening methods were summarized and compared. Two energy dissipation devices, the buckling-restrained braces and viscidity dampers, were introduced as well as the application of them to seismic strengthening. A new energy dissipation technology for seismic strengthening with the combined use of buckling-restrained braces and viscidity dampers was proposed emphatically. Then, this new technology was used for the seismic strengthening design of an existing building. The seismic analysis results of this building verified the effectiveness and performance of this new seismic strengthening method.%本文简要对比了目前常用的抗震加固方法;介绍了屈曲约束支撑及粘滞阻尼器这两种消能减震元件的特性,以及它们在结构抗震加固中的应用;阐述了采用屈曲约束支撑及粘滞阻尼器进行联合消能减震的抗震加固技术,并结合一栋既有综合楼的抗震加固设计,给出了这种联合消能减震技术的应用方法,计算分析结果表明了这种方法的有效性.【期刊名称】《土木工程与管理学报》【年(卷),期】2011(028)003【总页数】5页(P328-331,335)【关键词】抗震加固;屈曲约束支持;粘滞阻尼器;消能减震【作者】陈晓强;李霆;陈焰周【作者单位】中南建筑设计院股份有限公司,湖北武汉430071;中南建筑设计院股份有限公司,湖北武汉430071;中南建筑设计院股份有限公司,湖北武汉430071【正文语种】中文【中图分类】TU352.1+1地震是人类社会最主要的自然灾害,我国也是遭受地震灾害最严重的国家之一。

屈曲约束支撑施工工法

屈曲约束支撑施工工法

屈曲约束支撑施工工法随着建筑领域技术的不断发展,屈曲约束支撑施工工法逐渐成为了新兴的、广泛应用的建筑施工工法之一。

它是在现有建筑施工中,为了加强屈曲约束支撑以提高工程施工的安全性,采用人工或机器设备,通过对杆件或托点进行限制,在工程施工后期对其进行提升至达到预定的限制强度的一种施工技术。

工法原理屈曲约束支撑施工工法主要是基于贡献的原则,采用金属杆件和其他辅助施工设备,对建筑结构中负荷较大、容易产生变形甚至屈曲的部位进行加强,以达到保证施工安全性和工程质量的作用。

工法主要通过如下原理进行实现:•限制方向强度:通过设备杆件和托盘对建筑物所承受的荷载进行限制,限制其发生强度方向变化,保证结构安全。

•提高整体力量:通过金属杆件和其他支撑设备的加固和强化,提升建筑结构的整体力量,达到建筑施工对力量支撑作用的提升。

•增加施工安全性:通过对建筑物强力负荷部位的加固和限制,减小结构变形,避免施工过程中发生安全事故。

•提高工程质量:通过控制建筑结构的强度和荷载限制,保证施工过程中各种环节的精度和质量,实现建筑质量提升。

工法适用范围屈曲约束支撑施工工法主要适用于以下建筑施工项目:•高层建筑工程:对于高度较高的建筑物,在施工过程中容易发生变形,屈曲约束支撑施工工法可以保证其施工安全性和工程质量。

•框架结构工程:在框架结构中,结构承载能力较大,但同样存在着容易发生变形的可能,因此适合采用屈曲约束支撑施工工法进行加强。

•大型桥梁工程:在大型桥梁的施工中,为了保证桥梁架构的整体强度,避免变形,采用屈曲约束支撑施工工法可以起到良好的加固作用。

工法具体实施屈曲约束支撑施工工法在实际施工中采用金属杆件和其他辅助施工设备,对建筑结构中负荷较大、容易产生变形或屈曲的部位进行加强,最终实现施工期间对建筑结构加强的效果。

具体实施步骤如下:1.安装金属杆件和其他设备在施工过程中,首先要对建筑结构所需加强的部位进行定位,然后采用金属杆件和其他辅助设备进行加固。

屈曲约束支撑施工工法

屈曲约束支撑施工工法

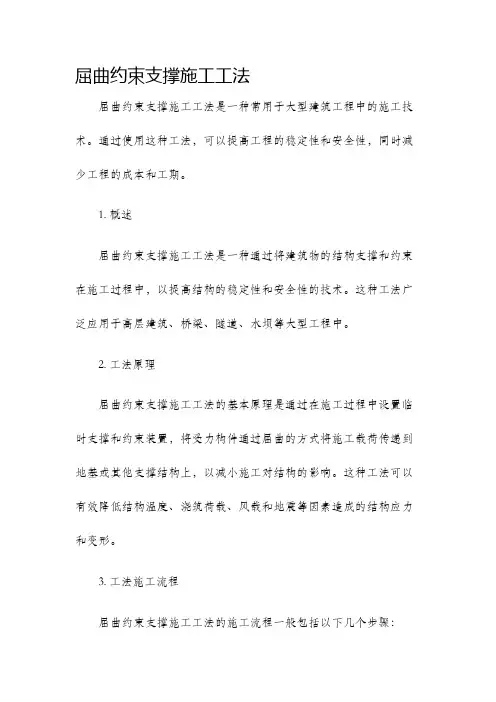

屈曲约束支撑施工工法屈曲约束支撑施工工法是一种常用于大型建筑工程中的施工技术。

通过使用这种工法,可以提高工程的稳定性和安全性,同时减少工程的成本和工期。

1. 概述屈曲约束支撑施工工法是一种通过将建筑物的结构支撑和约束在施工过程中,以提高结构的稳定性和安全性的技术。

这种工法广泛应用于高层建筑、桥梁、隧道、水坝等大型工程中。

2. 工法原理屈曲约束支撑施工工法的基本原理是通过在施工过程中设置临时支撑和约束装置,将受力构件通过屈曲的方式将施工载荷传递到地基或其他支撑结构上,以减小施工对结构的影响。

这种工法可以有效降低结构温度、浇筑荷载、风载和地震等因素造成的结构应力和变形。

3. 工法施工流程屈曲约束支撑施工工法的施工流程一般包括以下几个步骤:3.1 准备工作在进行屈曲约束支撑施工前,需要进行详细的工程测量和设计,确定临时支撑和约束装置的位置和参数。

同时还需要制定详细的施工计划和安全措施,并配备必要的施工设备和工具。

3.2 设置临时支撑根据设计要求,在施工现场设置临时支撑装置,通常是使用钢管扣件和脚手架等材料进行搭建。

临时支撑应具有足够的强度和刚度,以承受施工期间的荷载。

3.3 施工约束在进行主体结构施工前,需要对结构的受力构件进行约束。

常用的约束方法包括使用拉索、钢丝绳、钢板等材料,将构件约束在临时支撑装置上,使其在施工过程中保持稳定。

3.4 施工过程中的监测和调整在进行施工过程中,需要进行结构的监测和调整。

通过使用位移监测仪器和其他相关设备,对结构的变形和应力进行实时监测,并根据监测结果对临时支撑和约束装置进行调整,确保施工过程中结构的安全性。

4. 工法优势屈曲约束支撑施工工法具有以下优势:4.1 提高结构的稳定性和安全性通过对结构进行约束和支撑,在施工过程中减小结构的应力和变形,提高结构的稳定性和安全性。

4.2 减少结构的成本和工期屈曲约束支撑工法可以减少施工过程中对结构的影响,减小施工荷载和温度变形等因素对结构的影响。

大型商业综合体屈曲约束支撑(BRB)施工工法(2)

大型商业综合体屈曲约束支撑(BRB)施工工法(2)

大型商业综合体屈曲约束支撑(BRB)施工工法大型商业综合体屈曲约束支撑(BRB)施工工法一、前言近年来,随着城市化的快速发展,大型商业综合体建设需求日益增加。

为了确保这些建筑的抗震性能和结构稳定性,屈曲约束支撑(BRB)施工工法应运而生。

二、工法特点BRB施工工法是一种新型的结构支撑技术,其特点如下:1. 改善结构性能:BRB施工工法能够显著提高结构的抗震能力和耐久性,并有效减小结构变形;2. 经济高效:相比传统施工工法,BRB施工工法减少了钢材的使用量,节省了施工成本;3. 空间利用率高:BRB施工工法充分利用了结构的空间,增加了建筑的使用面积;4. 施工周期短:采用BRB施工工法可以缩短施工周期,提高工程的施工效率。

三、适应范围BRB施工工法适用于大型商业综合体建设,特别是高层建筑和超高层建筑。

它可以满足对结构抗震性能和空间利用率的要求,并能够适应各种复杂的工程条件。

四、工艺原理BRB施工工法的原理基于屈曲约束支撑的结构机理。

通过在建筑结构内部设置屈曲约束支撑体系,可以将大部分的地震荷载转移到支撑系统上,提高结构的抗震能力。

同时,BRB施工工法还采取了一系列技术措施,如控制结构变形、提升结构刚度等,以确保结构的稳定性和安全性。

五、施工工艺1. 基础施工:首先进行地基开挖和基础施工,确保组织良好的基础;2. 钢结构搭设:根据设计要求,搭设钢结构主体,包括屈曲约束支撑的设置;3. 预制构件安装:安装预制构件,如地板、梁、柱等;4. 屈曲约束支撑安装:根据设计要求和结构布置,安装屈曲约束支撑体系;5.外墙及室内装修:进行外墙施工和室内装修,确保建筑美观带感;6. 结构验收:进行结构验收和测试,确保结构达到设计要求。

六、劳动组织BRB施工工法需要充分组织和协调施工人员,包括建筑工人、电工、焊工等。

施工人员需要按照施工计划,合理安排施工顺序和施工任务,确保施工进度和施工质量。

七、机具设备BRB施工工法需要使用一系列的机具设备,如吊车、起重机、焊接设备等。

屈曲支撑方案

屈曲支撑方案

北京科学中心装修改造项目(C馆D 楼)屈曲约束支撑专项方案编制:审核:审批:北京发研工程技术有限公司2015年10月9日屈曲约束支撑阻尼器施工工程第一章屈曲约束支撑阻尼器简介1.屈曲约束支撑(BRB)是一种无论受拉还是受压都能达到承载全截面屈服的轴向受力构件,即能提供必要的抗侧刚度,又可以减小结构在罕遇地震作用下的振动响应。

2.屈曲约束支撑(BRB)是位移依存型阻尼器。

3.内核单元使用的是软钢材料。

4.小震时按普通钢支撑设计,框架结构可以很容易地满足规范的变形要求。

5.支撑的刚度和强度很容易调整,屈曲约束支撑设计灵活。

6.由于可以受拉和受压屈服,屈曲约束支撑消除了传统中心支撑框架的支撑屈曲问题,因此在强震时有更强和更稳定的能量耗散能力。

7.支撑构件既可保护其他构件免遭破坏,并且大震后,可以方便地更换损坏的支撑,起到建筑物安全保险丝的作用。

第二章本工程屈曲约束支撑阻尼器安设位置本工程屈曲约束支撑阻尼器主要安设于框架柱边柱之间。

第三章设计要求1.屈曲约束支撑是重要的结构抗震及减震产品,不可采用普通钢结构支撑替代,应由专业制造厂家提供。

产品制造商应提供屈曲约束支撑产品的住建部科技成果评估证书,产品应有自主的知识产权及产品专利。

2.产品制造商应提供符合本工程检测要求(屈服承载力大于等于本工程同时长度大于等于本工程)的屈曲约束支撑检测报告(检测报告须有CMA章)。

制造商还应提供由本公司产品进行的框架-屈曲约束支撑结构的振动台试验报告,以证明产品的性能和减震效果。

3.屈曲约束支撑(包括连接节点)应由有相关资质的单位(厂家)深化设计、制作及安装,并得到设计人员确认后方可安装使用。

4.本屈曲约束支撑为消能器,屈曲约束支撑抽检试验件须在具有CMA检测资质的独立第三方机构进行检测,屈曲约束支撑应能表现出稳定的、可重复的滞回性能,要求依次在1/300、1/200、1/150、1/100支撑长度的拉伸和压缩往复各三次变形下,支撑有稳定饱满的滞回曲线。

屈曲约束支撑和阻尼器在建筑结构中减震效果分析

屈曲约束支撑和阻尼器在建筑结构中减震效果分析

能够保障芯材在弯曲过程中受到一定约束,从而防止其在受到相 处的地震冲击作用有效减弱,确保建筑工程的抗震性能能够得
对大压力情况下而出现失稳问题。因为基本上不会出现受压失 以有效改善。对 于 一 些 低 层 建 筑 工 程 而 言,例 如:食 堂 建 筑 结
稳问题,所以,采用此种结构对建筑工程进行支撑情况下,要较采 构,这些结构一般情况下高宽比值不超过 4,而且在变形过程中
2 抗震加固技术 2.1 屈曲约束支撑加固技术
此种抗震加固技术所应用到的主要为屈曲约束支撑元件,其 属于一种消能类型元件,该元件受到地震灾害影响情况下其轴向 应力将会转移至结构中心位置的芯材承担,其受到了轴向的作用
尼孔结构以及粘滞材料等不同部分构成。其在工作中是借助于 活 塞结构 以及 缸筒 结 构 所 存 在 的 相 对 运 动,在 这 一 运 动 过 程 中 会形成一定压力差,因为受到了压力作用,将会使得缸筒之中所 包 含的粘 滞材 料将 由 阻 尼 孔 结 构 之 中 流 出,这 样 便 会 形 成 一 定 的 阻尼作 用,借助于 粘 滞 材 料 流 动 以 及 产 生 的 阻 尼 作 用 而 消 耗 能量。线性阻尼器装置阻尼作用和速度之间表现出正比例关联 性,在遭遇相对 低 等 级 的 地 震 灾 害 情 况 下,其 阻 尼 作 用 相 对 较 小,而遭遇相对高等级地震情况下,其阻尼作用相对较大。而对 于 非线性 阻尼 器装 置 而 言,其 在 遭 遇 相 对 低 等 级 地 震 灾 害 情 况 下,其阻尼作 用相 对 大,遭 遇 相 对 高 等 级 地 震 情 况 下,其 阻 尼 作 用并不会呈线性增加。就 目 前 实 际 应 用 效 果 而 言,非 线 性 阻 尼 器 装置应 用效 果 更 为 优 良。 其 不 仅 能 够 抵 抗 地 震 灾 害 作 用,同 时也可 以有效的抵 抗 风 力 的 作 用,能 够 更 好 的 对 建 筑 工 程 加 以 保护。

屈曲约束支撑施工工法

屈曲约束支撑施工工法

屈曲约束支撑施工工法屈曲约束支撑施工工法1.概述屈曲约束支撑施工工法是一种常用于地下结构施工中的支撑技术。

它通过使用屈曲约束支撑杆件,能够有效地降低土体变形,提高施工安全性和效率。

2.屈曲约束支撑杆件原理屈曲约束支撑杆件的原理是通过在围护结构的两侧设置支撑杆件,利用其在地下活动土层中的变形,对围护结构施加水平约束力。

这种约束力能够抵抗土体的侧向位移和变形,从而保证施工的稳定性和安全性。

3.屈曲约束支撑杆件的材料和规格屈曲约束支撑杆件通常采用高强度钢材制造,常见的材料有Q235和Q345。

杆件的规格根据具体工程需要而定,包括直径、壁厚和长度等参数。

根据施工要求,杆件可以进行预制加工或现场切割。

4.屈曲约束支撑杆件的施工步骤4.1 土层调查和分析:在施工前进行土层调查和分析,确定土体的力学性质和变形特性,为选择合适的支撑杆件提供依据。

4.2 杆件安装:根据设计要求,选择合适的杆件直径和长度,进行预制加工或现场切割。

然后,将杆件插入事先布设的孔眼中,并进行固定。

4.3 固结材料注入:在杆件安装完成后,通过注入固结材料,如混凝土或灌浆材料,将杆件与土体紧密连接起来,增加约束效果,并提高整体稳定性。

4.4 监测和调整:在施工过程中,对支撑杆件进行监测和调整,及时发现并处理变形和位移等异常情况,确保施工的安全性和稳定性。

5.应用范围屈曲约束支撑施工工法广泛应用于各类地下工程,如地下隧道、地下室、地铁车站等。

它能够在不同土体条件下发挥作用,对于较松软、易变形的土层尤为有效。

6.优缺点6.1 优点:- 施工效率高,可以实现快速施工。

- 支撑效果好,能够有效地控制土体变形。

- 施工过程中噪音、振动少,对周围环境影响小。

6.2 缺点:- 对杆件材料的要求高,需要选择高强度钢材。

- 施工过程中需对杆件进行监测和调整,增加了工作量和复杂度。

7.安全注意事项- 施工前要进行充分的土层调查和分析,确保选择合适的支撑杆件。

- 杆件安装过程中要确保杆件的稳定性和固定性。

装配式钢结构屈曲约束支撑施工技术

装配式钢结构屈曲约束支撑施工技术

装配式钢结构屈曲约束支撑施工技术摘要:“绿水青山就是金山银山”的大环境下,建筑设计更加绿色化、可持续化,钢结构、组合结构等装配式项目数量逐渐增加,屈曲约束支撑在装配式项目上的应用逐渐增多。

目前在装配式建筑上应用屈曲约束支撑的施工、验收标准不完善,不能满足屈曲约束支撑在钢结构、组合结构等装配式建筑上的发展需求。

通过总结屈曲约束支撑在装配式项目上的施工应用,形成本文。

关键词:装配式钢结构;屈曲约束支撑;施工引言屈曲约束支撑是由芯材、约束芯材屈曲的套管和位于芯材和套管间的无粘接材料组成及填充材料组成的一种支撑构件。

屈曲约束支撑具有明确的屈服承载力,在大震下可起到“保险丝”的作用,用于保护主体结构在大震下不屈服或者不严重破坏,并且大震后,经核查,可以方便地更换损坏的支撑。

1.装配式钢结构屈曲约束支撑施工工艺原理在设计单位和屈曲约束支撑构件生产厂家的共同配合下,选择适用的起重设备及其配套设施,依次运用构件现场安装专项技术、屈曲约束支撑构件垂直运输、楼层内平移技术及提升就位焊接安装技术等三项关键技术,使屈曲约束支撑与主体结构连接节点部位可靠连接,并通过工程检测,完成屈曲约束支撑的安装工程,确保屈曲约束支撑在主体结构中有效发挥自己的作用。

2.装配式钢结构屈曲约束支撑施工工艺流程施工准备→阻尼器进场堆放→BRB阻尼器垂直和水平运输→主体板混凝土施工→节点板、BRB安装→焊缝探伤检测→构造措施、防锈处理→验收3.装配式钢结构屈曲约束支撑施工操作要点3.1 施工准备1、技术交底,明确施工工序,和相关施工工种进行安装前协调并说明施工要点。

2、安装前进行现场尺寸复核,如果发现与图纸有出入,及时向工程师反映并作出调整。

3、阻尼器的现场堆放,应清理出一块干净平整的地面,并在现场起重设备范围内。

4、根据安装需要,挑选责任心强、素质高、技术好、经验丰富的施工队伍,参加本工程的安装建设。

5、安装设备准备,应在施工前检验设备性能,确保施工进度及质量。
