桥架制作安装
桥架安装方案
桥架安装方案引言概述：桥架是一种用于电缆布线的设备，广泛应用于建造、工业和公共设施等领域。
在进行桥架安装时，需要考虑到结构稳定性、电缆布线的合理性以及安全性等因素。
本文将从五个方面详细阐述桥架安装方案。
一、桥架安装的前期准备1.1 确定安装位置：根据电缆布线的需求和实际情况，确定桥架的安装位置。
需要考虑到电缆的长度、走向以及周围环境等因素。
1.2 测量尺寸：在确定安装位置后，需要进行准确的测量，确保桥架的长度和宽度能够满足电缆布线的要求。
1.3 准备材料和工具：根据安装位置和桥架的规格，准备好所需的桥架材料和安装工具，确保安装过程顺利进行。
二、桥架的选择和设计2.1 选择合适的桥架类型：根据电缆的种类和布线环境的要求，选择合适的桥架类型，如槽式桥架、托盘式桥架等。
2.2 设计桥架布局：根据电缆的数量和走向，设计桥架的布局方案，确保电缆能够顺利布线，并考虑到后期维护的便利性。
2.3 考虑负载要求：根据电缆的分量和数量，计算桥架的负载要求，选择合适的桥架规格和支撑结构，确保桥架的稳定性和安全性。
三、桥架的安装步骤3.1 安装支撑结构：根据桥架布局方案，先安装支撑结构，确保桥架的稳定性。
支撑结构可以采用吊装、固定或者焊接等方式。
3.2 安装桥架主体：根据桥架的设计方案，逐个安装桥架主体，确保桥架的连接坚固。
可以采用螺栓连接或者焊接等方式。
3.3 进行电缆布线：在桥架安装完成后，进行电缆的布线工作。
根据桥架的设计布局，将电缆按照规定的路径进行布线，并注意保持电缆的整齐和安全。
四、桥架安装的注意事项4.1 安全防护：在安装桥架过程中，要注意施工人员的安全防护，如佩戴安全帽、手套等，并设置警示标识，确保施工过程安全。
4.2 桥架的防腐处理：根据桥架的使用环境，进行相应的防腐处理，以延长桥架的使用寿命。
4.3 桥架的维护保养：安装完成后，定期对桥架进行维护保养，如清洁、紧固螺栓等，确保桥架的正常运行。
五、桥架安装的验收和测试5.1 验收标准：根据相关标准和规范，对桥架的安装质量进行验收，包括桥架的稳定性、连接坚固性等方面。
桥架安装方法
桥架安装方法在进行桥架安装之前，需要做好充分的准备工作。
首先，要对施工现场进行勘察，了解桥梁的具体情况和要求，包括桥梁的结构形式、荷载要求、安装位置等。
其次，要准备好所需的工具和材料，确保施工过程中能够顺利进行。
接下来，我们将介绍桥架安装的具体方法。
1. 定位测量。
在进行桥架安装之前，首先需要进行定位测量。
根据设计图纸和现场实际情况，确定桥架的安装位置和高度。
在确定好位置之后，使用测量工具进行精确的测量，确保桥架安装的准确性。
2. 钻孔安装。
在确定好桥架的安装位置之后，需要进行钻孔安装。
根据设计要求，在桥梁上预留好孔位，然后使用钻孔机进行孔位的钻孔工作。
在进行钻孔工作时，需要注意保持孔位的垂直度和水平度，确保孔位的准确性。
3. 安装支架。
在完成钻孔工作之后，需要进行支架的安装工作。
根据设计要求，将支架安装在桥梁上预留的孔位上，并使用螺栓进行固定。
在安装支架的过程中，需要注意支架的稳固性和平整度，确保支架安装的牢固性。
4. 安装桥架。
在完成支架安装之后，就可以进行桥架的安装工作了。
根据设计要求，将桥架安装在预留的支架上，并使用螺栓进行固定。
在安装桥架的过程中，需要注意桥架的水平度和垂直度，确保桥架安装的准确性和稳固性。
5. 调整检查。
在完成桥架安装之后，需要进行调整和检查工作。
根据设计要求，对桥架进行水平度和垂直度的调整，确保桥架安装的准确性和稳固性。
同时，对桥架的连接部位进行检查，确保连接牢固，不出现松动和变形现象。
6. 安装验收。
在完成调整和检查工作之后，进行桥架安装的验收工作。
根据设计要求和验收标准，对桥架安装进行全面的验收，确保桥架安装符合要求。
同时，对桥架的使用和维护进行培训，确保桥架的正常使用和安全运行。
通过以上步骤，我们可以完成桥架安装工作。
在进行桥架安装的过程中，需要严格按照设计要求和施工规范进行操作，确保桥架安装的质量和安全。
同时，需要做好施工过程中的安全防护工作，确保施工人员的安全。
桥架安装施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX桥架安装工程2. 工程地点：XX市XX区XX街道3. 工程规模：本工程涉及桥架安装总长度约为XX米，包含电缆桥架、钢制桥架、铝合金桥架等。
4. 工程内容：桥架的选型、加工、运输、安装、接地、防腐等。
二、施工组织1. 施工单位：XX建筑工程有限公司2. 施工项目经理：XX3. 施工班组长：XX4. 施工人员：XX人5. 施工机械：施工电梯、切割机、焊接机、卷板机、搬运车等。
三、施工准备1. 技术准备（1）熟悉施工图纸，了解桥架安装的相关规范和标准。
（2）组织施工人员学习桥架安装工艺，确保施工质量。
（3）制定施工方案，明确施工流程、质量要求、安全措施等。
2. 材料准备（1）电缆桥架：根据设计要求，选用符合国家标准的电缆桥架。
（2）钢制桥架：选用优质钢材，厚度符合设计要求。
（3）铝合金桥架：选用优质铝合金材料，表面处理应符合防腐要求。
（4）紧固件：选用符合国家标准的紧固件。
3. 工具准备（1）切割机：用于切割钢材、铝合金等材料。
（2）焊接机：用于焊接钢材、铝合金等材料。
（3）卷板机：用于卷制电缆桥架。
（4）搬运车：用于运输桥架。
4. 人员准备（1）组织施工人员参加安全教育培训，提高安全意识。
（2）施工人员需持证上岗，确保施工质量。
四、施工方案1. 施工流程（1）施工准备：组织施工人员、设备、材料进场。
（2）测量放线：根据设计图纸，进行桥架安装位置的测量放线。
（3）桥架加工：根据设计要求，进行桥架的切割、焊接、卷制等加工。
（4）桥架运输：将加工好的桥架运输至施工现场。
（5）桥架安装：按照设计要求，进行桥架的安装。
（6）接地：对桥架进行接地处理。
（7）防腐：对桥架进行防腐处理。
（8）质量验收：对施工质量进行验收。
2. 施工要点（1）桥架选型：根据电缆数量、规格、重量、环境等因素，选择合适的桥架。
（2）桥架加工：严格按照设计要求，进行桥架的切割、焊接、卷制等加工。
（3）桥架运输：采用合适的运输工具，确保桥架在运输过程中的安全。
桥架安装步骤及方法
桥架安装步骤及方法桥架，就像是为电缆铺设的高速公路，它的安装可是一项至关重要的工程呢！那桥架安装到底有哪些步骤和方法呢？别急，且听我慢慢道来。
首先，要进行现场勘查，就像打仗前要侦察地形一样，了解安装环境的实际情况，确定桥架的走向和安装位置。
然后，准备好所需的材料和工具，这可是干活的家伙事儿，可不能马虎。
接着就可以开始安装啦！安装时要先安装支架，支架就像是桥架的腿，得稳稳地支撑住它。
安装支架时要注意水平和垂直方向的精度，可不能歪歪扭扭的。
然后把桥架一节一节地安装上去，连接要牢固，螺丝要拧紧，这可关系到整个桥架的稳定性啊！在安装过程中，还要注意保护桥架的表面，别给划伤了。
在这个过程中，安全性和稳定性那是绝对不能忽视的呀！就好比建房子，根基不稳可不行。
支架的安装必须牢固可靠，桥架的连接也要紧密无缝，这样才能保证电缆在里面安全地通行，不会出现晃动甚至掉落的危险。
这可不是闹着玩的，一旦出问题，那后果可不堪设想啊！桥架的应用场景那可多了去了。
在工厂里，它为各种设备的电缆提供整齐有序的通道；在建筑中，它让电线电缆的铺设变得规范、美观。
它的优势也是显而易见的呀！它可以让电缆的管理更加方便，维修和更换也更容易。
而且它还能起到保护电缆的作用，延长电缆的使用寿命呢！我就曾经见过一个工厂的桥架安装工程，那真叫一个漂亮！电缆在桥架里整整齐齐地排列着，就像士兵在列队一样。
而且自从安装了桥架，工厂里的电路故障明显减少了，这可都是桥架的功劳啊！这就充分说明了桥架安装的重要性和实际应用效果。
桥架安装就是这样，看似简单，实则需要细心和耐心。
只有把每一个步骤都做好，才能确保桥架的安全、稳定和高效运行。
所以啊，可千万别小瞧了桥架安装这事儿哦！。
电缆桥架安装施工工序工艺
电缆桥架安装施工工序工艺一、施工工序:测量定位→支吊架制作安装→桥架安装→接地处理二、施工工艺：1。
测量定位用弹线法标识桥架的安装位置，确定好支架的的固定位置,做好标记。
竖井内的桥架定位先用悬钢丝法确定安装基线，如预留洞不合适，应及时调整,并做好修补.2。
支架制作安装依据施工图设计标高及桥架规格,进行定位，然后依照测量尺寸制作支架。
无吊顶处沿梁底吊装或靠墙支架安装,有吊顶处在吊顶内吊装或靠墙支架安装.靠墙安装支架固定应采用膨胀螺栓固定,支架间距不超过2m，在直线段和非直线段的连接处，过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度和垂直度符合要求。
3。
桥架安装(1)对于特殊形状桥架，将现场测量的尺寸交给材料供应商，由厂家依据尺寸制作,减少现场加工。
交加材质、型号、厚度以及附件必须满足设计要求。
（2)桥架安装前,必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调管和排风设备发生矛盾。
(3)将桥架举升到预定位置,与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。
桥架之间的缝隙需达到设计要求，确保一个系统的桥架连成一体。
(4）跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
（5）桥架安装应横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m,直线度偏差不超过5mm/m。
4。
接地处理镀锌桥架之间可利用镀锌连接板作为跨接线,把桥架连成一体。
在连接板两端的两只连接螺栓镀锌弹簧垫圈,桥架之间利用不小于4mm的软铜线进行跨接,再将桥架与接地线相连，形成电气通路.桥架整体与接地干线应有不少于两处的连接.5。
分层桥架安装先安装上层，后安装下层，上、下层之间距离要留有余量的空间，有利于后期的电缆敷设和检修。

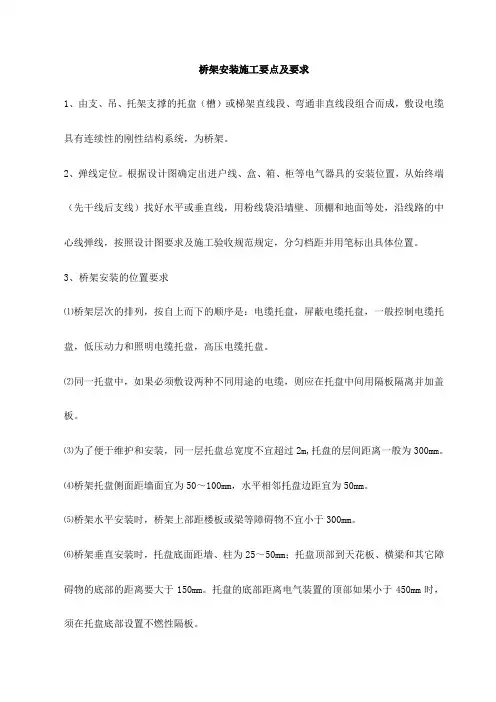

桥架安装施工要点及要求
桥架安装施工要点及要求1、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为桥架。
2、弹线定位。
根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，沿线路的中心线弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
3、桥架安装的位置要求⑴桥架层次的排列，按自上而下的顺序是：电缆托盘，屏蔽电缆托盘，一般控制电缆托盘，低压动力和照明电缆托盘，高压电缆托盘。
⑵同一托盘中，如果必须敷设两种不同用途的电缆，则应在托盘中间用隔板隔离并加盖板。
⑶为了便于维护和安装，同一层托盘总宽度不宜超过2m,托盘的层间距离一般为300mm。
⑷桥架托盘侧面距墙面宜为50～100mm，水平相邻托盘边距宜为50mm。
⑸桥架水平安装时，桥架上部距楼板或梁等障碍物不宜小于300mm。
⑹桥架垂直安装时，托盘底面距墙、柱为25～50mm；托盘顶部到天花板、横梁和其它障碍物的底部的距离要大于150mm。
托盘的底部距离电气装置的顶部如果小于450mm时，须在托盘底部设置不燃性隔板。
⑺桥架与各种管道平行或交叉时，其最小间距应符合附表1的要求。
附表1：线槽与各种管道平行或交叉时的最小间距(单位：mm)⑻桥架不宜敷设在有腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
桥架不得敷设在易燃、易爆气体管道的上方。
⑼桥架多层敷设时其层间距离一般为控制电缆间不小于0.2m，电力电缆不小于0.3m，弱电电缆与电力电缆间不小于0.5m(有屏蔽可减少到0.3m)。
⑽桥架水平安装时距地的高度一般不宜低于2.50m，垂直安装时距地1.80m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井、技术层等)内时除外。
⑾桥架内的电缆在首端、末端、转弯及每隔50m处，应注明电缆干线编号、型号及用途。
桥架安装方法
桥架安装方法
桥架是一种常见的建筑设备，经常用于悬挂电线、管道和其他重
要设备。
桥架的安装方法是一个非常重要的问题，它直接影响到设备
的安全和稳定性。
下面介绍一些常用的桥架安装方法：
1. 钢丝绳吊装法
这种方法需要一定的技术和经验，通常用于大型桥架的安装。
首
先要确定吊装点和吊装角度，然后使用钢丝绳将桥架吊起，调整到正
确的位置，用螺栓固定住。
这种方法能够确保桥架的稳定性和安全性，但需要注意吊装点和吊装角度的选取以及钢丝绳的使用和保养。
2. 拼装安装法
这种方法适用于小型桥架的安装，通常是将桥架分解成若干个小
部件，然后将它们组装起来。
组装时需要按照设计要求进行正确的拼装，并使用螺栓将各部件固定好。
这种方法比较简单，但需要注意各
个部件的连接和固定，以确保桥架的稳定性和安全性。
3. 焊接安装法
这种方法适用于需要长期使用的桥架，通常是将各部件先拼装好，然后再进行焊接。
焊接时需要使用合适的材料和工具，进行正确的焊接，以确保焊缝牢固。
这种方法能够确保桥架的稳定性和安全性，但
需要注意焊接时的安全和操作规范。
综上所述，桥架的安装方法有多种，需要依据具体情况进行选择。
无论采用哪种方法，都需要注意安全和稳定性，确保设备的正常使用
和长期稳定运行。
桥架安装施工方法
桥架安装
桥架安装工艺流程图如下：
a、桥架定货及验收
所有桥架连接件及固定件采用生产商配套产品。
桥架运到施工现场后，需要对桥架的外观、尺寸、桥架板厚、数量、技术文件等进行检查验收。
b、桥架支架安装
①水平桥架支架采用φ10镀锌铜丝圆钢作吊杆，角钢作横担，为了防止桥架摇晃，在桥架的适当转角处用型钢支架固定，支架采用膨胀螺栓在顶板上固定。
支架吊杆的直径应根据桥架的宽度来选择，如下表。
②竖向桥架支架采用型钢制作，固定件应与桥架配套。
支架固定在墙体或楼板上，采用膨胀螺栓固定。
c、桥架安装
①水平桥架
/采用封闭式桥架。
电缆桥架连接时，应使用生产厂家配套的配件，桥架的三通、弯头处应满足桥架内所敷设电缆弯曲半径的要求。
封闭式水平桥架与支架的横担直接用半圆头的螺栓固定，半圆头向内，以防止螺栓划伤电缆外护层。
②桥架穿防火分区的处理
桥架在穿防火分区时，必须对桥架与建筑物之间的缝隙做防火处理，防火材料须能防火3小时以上。
③桥架支架及桥架接地
为了桥架的使用安全，桥架支架必须进行可靠的接地。
桥架敷设完后，在配电房内对桥架进行接地，线槽上设置接地端子，通过金属软铜带与配电柜的接地母排连接。
非镀锌桥架连接处应用铜芯线做导电连接，铜芯线截面不小于4mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
②、桥架安装
电缆桥架水平安装时，其直接板的连接处，不应该置于支撑跨距的1/2处或支撑点上，应尽量置于支撑跨距的1/4处。
在同一平面上连接两段需要变换高度或宽度的直线段桥架，可以配置变宽连接板或变高连接板，连接螺栓的螺母应置于托盘或梯架的外侧。
钢制电缆桥架直线段长度超过30m，应有伸缩节，在跨越建筑物伸缩缝处也应装设补偿装置，桥架开孔时，应使用开孔器开孔，保证底板或侧边不变形，开孔处应切口整齐，管径吻合。
严禁使用电焊割孔或气焊吹孔。
钢管与桥架连接时，应使用管接头固定。
③、电缆桥架安装时与其它管线间的距离(当桥架平行梁敷设时，要查看各专业图纸，
预留其它专业管线的返弯距离。
与管道的最小净距（m）
④、电缆桥架的接地
电缆桥架装置系统应具有可靠的电气连接并接地。
本工程采用40*4mm的扁钢沿桥架全程敷设，竖向接地干线从变电所引出，与各个楼层内的扁钢搭接。
6、防火封堵
电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃。
施工前将要封堵的部位清理干净，阻火包应按顺序依次摆放整齐，阻火包与电缆之间空隙≤1cm²。
面层用防火泥封堵收光。
四、控制要点
1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可
靠；
2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线（必须清除连接点的不导电层），
接地线最小允许截面积不小于4mm2；
3、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；
4、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
5、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，
防松零件齐全。
