电缆桥架线槽安装施工工艺流程(竖向)
线槽桥架安装工程施工方案
线槽桥架安装工程施工方案一、工程背景与概述线槽桥架是一种用于将各种电缆、线缆和配线管等进行布线、安装的设备。
它可分为室内线槽桥架和室外线槽桥架两种。
本工程是室内线槽桥架的安装工程施工方案，下面将对施工方案进行详细阐述。
二、施工前的准备工作1.资料准备：收集并整理工程相关设计图纸、规范和施工工艺要求等相关资料。
2.器材准备：根据设计要求，准备各种规格的线槽桥架、电缆线管、支架、各种连接件、螺栓等材料。
3.设备准备：准备好施工所需的工具和设备，包括电钻、电动剪刀、电铣、电焊机、螺丝刀等。
三、施工过程1.线槽桥架的安装：（1）根据设计要求，确定线槽桥架的布置位置和走向线路。
（2）在天花板或墙壁上标出线槽桥架的安装位置，并预留出适当的安装空间。
（3）使用电钻和螺丝刀等工具，将线槽桥架的支架固定在安装位置上，保证其水平和牢固。
（4）根据线槽桥架的长度和形状要求，选择合适的线槽桥架连接件进行连接。
2.电缆线管的安装：（1）根据线缆布线要求，在线槽桥架上开口并穿过线缆线管。
（2）使用电动剪刀对线缆线管进行切割，并对切割口进行磨光处理。
（3）将线缆线管安装到线槽桥架上，并使用支架进行固定。
3.路线的规划和布线：（1）根据设计要求，规划好电缆线管的走向路线。
（2）计算电缆线管的布线长度，并预留出合适的余量。
（3）在线缆线管上布置好电缆，同时要保证电缆的压力和弯曲半径不超过规定范围。
（4）使用电焊机对电缆进行接头焊接，并对接头进行绝缘处理。
（5）使用线槽桥架连接件进行电缆线管的衔接，保证其稳固和连续。
四、施工安全措施1.工人必须穿戴好安全帽、手套和安全鞋等个人防护装备。
2.严禁在施工现场吸烟，并保持施工现场的整洁和通风良好。
3.施工过程中，严禁随意丢弃材料和工具，确保施工现场的安全和整洁。
4.施工阶段需要封闭的区域应设立明显的安全警示牌和隔离围栏，以确保施工人员和周围人员的安全。
五、总结与检验1.完工验收：在工程施工结束后，需组织相关人员进行验收，确保全部工程质量符合设计要求和规范要求。
(完整版)桥架、线槽施工工艺标准
1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。
1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。
2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。
2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。
2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。
2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。
2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。
2.4.3高层建筑竖井内土建湿作业全部完成。
2.4.4地面线槽应及时配合土建施工。
3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。
3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。
3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。
3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。
(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。
(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。
电缆桥架安装施工工序
电缆桥架安装施工工序
电缆桥架安装施工工序：
一、准备工作
在进行电缆桥架的安装施工前，首先需要进行充分的准备工作。
确
定安装位置、确定桥架种类和规格、准备好所需的施工工具和材料等。
二、测量定位
根据设计图纸和实际情况，对安装位置进行测量定位，确定桥架的
安装线路。
根据测量结果进行标记，确保安装位置准确无误。
三、安装支架
根据设计要求，在确定的位置上安装桥架支架。
首先安装支架底座，然后根据需要进行支架的延伸和连接，确保支架的稳固性和水平度。
四、安装桥架
将桥架放置在预先安装好的支架上，根据需要进行桥架的连接和延伸。
注意桥架的横向和纵向连接，确保桥架的整体性和稳固性。
五、固定电缆
在桥架上安装好后，将需要走线的电缆固定在桥架上。
根据电缆的
种类和数量，选择合适的固定方式，确保电缆的安全和整齐。
六、接地处理
对桥架和电缆进行接地处理，确保在工作中不会发生静电等安全隐患。
按照设计要求，选择合适的接地方式和位置进行接地处理。
七、验收
完成电缆桥架的安装工作后，进行最终的验收工作。
检查桥架的安装位置、连接方式、固定情况，检查电缆的接地情况，确保整个施工过程符合相关要求。
八、清理
清理施工现场，清理多余的材料和工具，确保施工现场的整洁和安全。
以上就是电缆桥架安装施工的工序，通过认真准备、精确测量、细致施工和严格验收，确保电缆桥架的安装质量和安全。
希望以上内容对您有所帮助。

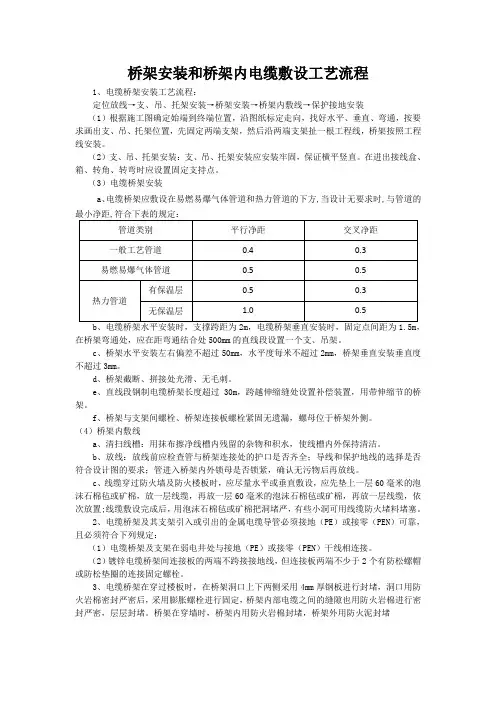

桥架安装和桥架内电缆敷设工艺流程
桥架安装和桥架内电缆敷设工艺流程1、电缆桥架安装工艺流程：定位放线→支、吊、托架安装→桥架安装→桥架内敷线→保护接地安装（1）根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，按要求画出支、吊、托架位置，先固定两端支架，然后沿两端支架扯一根工程线，桥架按照工程线安装。
（2）支、吊、托架安装：支、吊、托架安装应安装牢固，保证横平竖直。
在进出接线盒、箱、转角、转弯时应设置固定支持点。
（3）电缆桥架安装a、电缆桥架应敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的最小净距,符合下表的规定：b、电缆桥架水平安装时，支撑跨距为2m，电缆桥架垂直安装时，固定点间距为1.5m，在桥架弯通处，应在距弯通结合处500mm的直线段设置一个支、吊架。
c、桥架水平安装左右偏差不超过50mm，水平度每米不超过2mm，桥架垂直安装垂直度不超过3mm。
d、桥架截断、拼接处光滑、无毛刺。
e、直线段钢制电缆桥架长度超过30m，跨越伸缩缝处设置补偿装置，用带伸缩节的桥架。
f、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧。
（4）桥架内敷线a、清扫线槽：用抹布擦净线槽内残留的杂物和积水，使线槽内外保持清洁。
b、放线：放线前应检查管与桥架连接处的护口是否齐全；导线和保护地线的选择是否符合设计图的要求；管进入桥架内外锁母是否锁紧，确认无污物后再放线。
c、线缆穿过防火墙及防火楼板时，应尽量水平或垂直敷设，应先垫上一层60毫米的泡沫石棉毡或矿棉，放一层线缆，再放一层60毫米的泡沫石棉毡或矿棉，再放一层线缆，依次放置;线缆敷设完成后，用泡沫石棉毡或矿棉把洞堵严，有些小洞可用线缆防火堵料堵塞。
2、电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：（1）电缆桥架及支架在弱电井处与接地（PE）或接零（PEN）干线相连接。
（2）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
电缆桥架(线槽)安装
电缆桥架（线槽）安装1.工艺流程桥架走向定位支架制作安装桥架安装桥架跨接接地2.桥架走向定位根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。
3.支架安装依据施工图设计及综合平衡深化设计确定标高及桥架位置走向，进行定位，然后依照测量尺寸制作支架。
支架的整体外观应成排成线、长短一致。
水平支架间距为2m，竖向支架间距为1.5m。
水平桥架的安装统一使用C型钢桥架悬空处在综合支架上的安装4.桥架安装●桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。
根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，并将弱电与低压桥架进行标识。
●桥架敷设直线段长度超过30m时，应安装伸缩节，且伸缩灵活。
桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。
●本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。
●桥架水平安装：为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm，采用共用支架的桥架各层之间的最小间距为300mm。
桥架水平安装图如下：桥架水平安装示意图说明宽度在100～1000 mm的桥架水平安装时，支架均采用热镀锌支架制作。
水平安装的桥架支吊架规格见下表：在公共区域内的主干桥架采用共用支架安装。
强电井内的桥架根据深化设计图来确定桥架的支架样式。
桥架安装穿越防火分区时用防火枕或防火泥封堵。
桥架穿墙的防火封堵如下图：●桥架垂直安装：垂直桥架主要集中在强电井内，因电井内的墙体为高标号的混凝土墙体，在前期结构预留预埋时，电井内预埋铁件（-10mm×100mm×100mm）作为桥架固定支架的焊接连接点，竖向支架采用8#镀锌槽钢与预留钢板焊接，桥架与槽钢支架采用螺栓连接。
电缆桥架安装施工方案-精品
1、必须严格执行有关规定以及有关安全文明施工及环境管理规定。保证施工现场的各项配置达到有关安全文明施工的规定标准。
2、该工程项目负责人为安全生产负责人，负责该工程项目的日常安全管理工作，指定专人负责监管安全施工作业。
3、严格遵守安全生产规章制度，自觉接受安监部门的安全监督，管理和指导及纠违执罚，做好安全、文明施工作业。
4.8水平桥架与支架之间用螺栓固定见4.8.1图：
图4.8.1
竖井内的桥架与支架之间的固定见4.8.2图，桥架与支架间的螺栓、桥架连接板螺栓应紧固无遗漏，螺母位于桥架外侧，接地孔部位应消除涂层，与涂层接触的螺栓有一侧的平垫应使用带爪的专用接地垫圈
图4.8.2
4.9桥架与配电箱之间的连接方法见4.9.1图和4.9.2图
3.3室内电缆桥架的安装宜在管道及空调通风工程基本施工完毕后进行。
4、材料进场验收
4.1电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件、紧固件及各种型钢均应采用标准件。
4.2各种规格桥架及附件应有产品合格证及出厂检验报告。桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。托盘、梯架板材厚度应满足下表的规定：
7、施工过程中每周不少于一次安全教育，做到时间、内容、人员效果的落实。
8、在施工中必须严格现场安全监督，并制定适合本施工现场的有关措施、条例、规定等，对违章者给予重罚，杜绝人身、设备事故以及环境污染事故的发生，同时做好文明施工及环境管理工作，做到工完、料净场地清。
9、发生人身事故或生产运行的不安全情况，应立即报告单位隶属主管部门及相关安监部门，同时调查分析事故原因，保证工程安全优质高效按期完成。
电缆桥架施工方案
一、施工准备
1、技术准备
电气安装电缆桥架、金属线槽安装施工方案及工艺方法
电气安装电缆桥架、金属线槽安装施工方案及工艺方法本工程电缆桥架在电气井内、变配电室、设备机房内的桥架用普通槽式桥架，其余采用有防火保护的封闭式金属桥架。
1、金属线槽的安装要求（1）电缆金属线槽内横断面的填充率不大于40%。
（2）不同电压、不同用途的电缆不宜敷设在同一层线槽上：1kV以上和1kV以下电缆；应急照明和其它照明的电缆；强电和弱电电缆如受条件限制，必须安装在同一层线槽上时，应用隔板隔开。
（3）金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方，否则应采取防腐隔离措施。
2、金属线槽施工工艺开箱点件→吊（支）架制作、安装→金属线槽安装→检查和验收。
3、金属线槽安装方法根据金属线槽布置安装图，找出预埋件或固定点位置，沿吊顶内敷设吊架或支架。
金属线槽整体与吊（支）架的垂直度与横档的水平度，应调整到符合规范要求，金属线槽上、下各层都对齐后，然后将吊（支）架固定牢固。
金属线槽敷设完毕后，在竖井中敷设电力电缆或控制电缆时，应做防坠落卡防止线路下坠。
金属线槽应可靠接地。
电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。
4、检查和验收（1）根据金属线槽线路平面布置图，检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱（柜）等处，各接茬应平整，接口缝隙均匀严密，吊、支架或者托臂和立柱固定间距均匀，固定牢固，吊杆平直，受力点正确。
（2）金属线槽各接茬处连接处固定牢固，接地干线与金属线槽连接符合现行国家施工验收规范规定。
（3）金属线槽接地良好，接地电阻符合设计要求。
5、金属线槽的成品保护（1）金属线槽和桥架内电缆敷设时，注意保持墙面的清洁。
（2）金属线槽内敷设电缆时，不得损伤其外皮和污染线槽。
（3）线槽安装和电缆敷设完毕后，土建不得再进行二次喷浆和刷油，防止线槽和电缆等受污染。
需要二次喷浆时，必须采取防护措施。
电缆桥架的安装施工工艺
电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。
2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。
(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。
电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。
油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。
涂刷过程中，不得任意稀释。
电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。
1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。
2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
