线缆标准 5类线
五类 超五类六类线区分
五类，超五类，六类线区分1、六类网线和五类网线的内部结构不同，六类网线内部结构增加了十字骨架，将双绞线的四对线缆分别置于十字骨架的四个凹槽内，电缆中央的十字骨架随长度的变化而旋转角度；2、六类网线和五类网线的铜芯大小不同，五类网线铜芯为0.45mm以下，超五类网线为0.45mm-0.51mm，六类网线标准的为0.56mm-0.58mm。
3、五类网线：外皮会标注“CAT5”字样，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于百兆网络和十兆网络，已被超五类线替代。
4、超五类网线：外皮标注“CAT5e”字样，传输带宽可高达1000Mb/s，但一般只应用在100Mb/s的网络中，只实现桌面交换机到计算机的连接，因为超五类非屏蔽网线要借助价格高昂的特殊设备的支持。
5、六类网线：外皮标注“CAT6”字样，一般指的都是非屏蔽网线，主要应用在千兆网络中，在传输性能上远远高于超五类网线标准。
扩展资料：网线的种类双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。
屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
非屏蔽双绞线电缆具有以下优点：无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；将近端串扰减至最小或加以消除；具有阻燃性；具有独立性和灵活性，适用于结构化综合布线。
双绞线常见的型号如下：一类线（CAT1）：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
二类线（CAT2）：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
三类线（CAT3）：传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T，在ANSI和EIA/TIA568标准中指定的电缆。

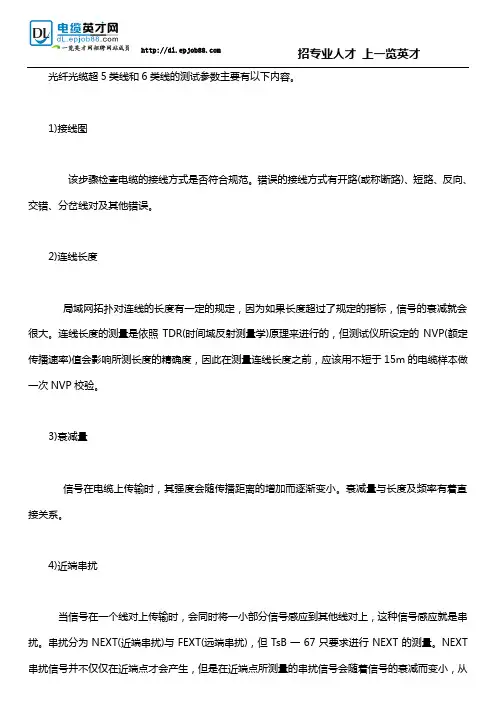

光纤光缆超5类、6类线测试标准
光纤光缆超5类线和6类线的测试参数主要有以下内容。
1)接线图该步骤检查电缆的接线方式是否符合规范。
错误的接线方式有开路(或称断路)、短路、反向、交错、分岔线对及其他错误。
2)连线长度局域网拓扑对连线的长度有一定的规定，因为如果长度超过了规定的指标，信号的衰减就会很大。
连线长度的测量是依照TDR(时间域反射测量学)原理来进行的，但测试仪所设定的NVP(额定传播速率)值会影响所测长度的精确度，因此在测量连线长度之前，应该用不短于15m的电缆样本做一次NVP校验。
3)衰减量信号在电缆上传输时，其强度会随传播距离的增加而逐渐变小。
衰减量与长度及频率有着直接关系。
4)近端串扰当信号在一个线对上传输时，会同时将一小部分信号感应到其他线对上，这种信号感应就是串扰。
串扰分为NEXT(近端串扰)与FEXT(远端串扰)，但TsB一67只要求进行NEXT的测量。
NEXT串扰信号并不仅仅在近端点才会产生，但是在近端点所测量的串扰信号会随着信号的衰减而变小，从而在远端处对其他线对的串扰也会相应变小。
实验证明在40m内所测量到的NEXT值是比较准确的，而超过40m处链路中产生的串扰信号可能就无法测量到，因此，TSB-67规范要求在链路两端都要进行对NEXT值的测量。
5)SRISRL(Structural Return LOSS)是衡量线缆阻抗一致性的标准，阻抗的变化引起反射(ReturnReflection)、噪声(Noise)的形线是由于一部分信号的能量被反射到发送端，SRL，是测量能量的变化的标准，由于线缆结构变化而导致阻抗变化，使得信号的能量发生变化，TIA/EIA 568A要求在100 MHz—FSRI为16dE。
6)等效式远端串扰等效式远端串扰(Equal Level Fext，ELFEXT)与衰减的差值以dB为单位，是信噪比的另一种表示方式，即两个以上的信号朝同一方向传输时的情况。
7)综合远端串扰(Powel’Sum ELFEXT)。
