建筑小区雨水管道布置与敷设
雨水管道施工工序
雨水管道施工工序在建筑工程中，雨水管道的施工是一个非常重要的环节。
它不仅关系到建筑物的排水系统是否畅通，还直接影响着建筑物的使用寿命和安全性。
因此，了解雨水管道的施工工序是至关重要的。
下面将分别介绍雨水管道施工的工序及注意事项。
一、定位与布置首先，进行雨水管道施工前需要确定管道的位置和布置。
根据设计图纸确定雨水管道的走向、坡度和连接方式，合理布置管道的位置，避免与其他管线或基础冲突。
二、挖掘与开挖接下来是挖掘与开挖工序。
根据设计要求和施工图纸，对管道走向进行挖掘，确保管道的敷设深度和坡度符合要求，开挖过程中应注意安全，避免破坏其他管线和地基结构。
三、管道敷设完成挖掘后，进行管道的敷设工作。
首先进行管道的定位，然后逐段铺设管道，并进行连接。
在连接过程中，应采用专用的接口件和密封材料，确保连接牢固、密封性好。
四、检测与试压管道敷设完成后，对管道进行检测与试压。
通过水压测试或气压测试，检验管道的密封性和承压能力，确保管道无渗漏、无漏水，并符合设计要求。
五、支架安装在管道敷设完毕后，进行支架的安装工作。
根据管道走向和设计要求，确定支架的位置和间距，安装支架并进行固定，确保管道在使用过程中稳定可靠。
六、保护与覆土最后一道工序是管道的保护与覆土。
在管道敷设完毕后，应进行管道的保护工作，采用碎石等材料进行包埋保护，防止外力破坏和腐蚀。
随后进行覆土作业，将管道完全埋入地下，确保管道安全稳定。
综上所述，雨水管道施工包括定位与布置、挖掘与开挖、管道敷设、检测与试压、支架安装以及保护与覆土等工序。
每个工序都有其特定的要求和步骤，只有严格按照规范进行施工，才能确保雨水管道的质量和安全性。
希望施工人员能够认真对待每一个工序，确保雨水管道施工的顺利进行，为建筑物的长久使用提供保障。
居住小区给水排水设计规范
居住社区给水排水设计规范CECS57∶94主编单位：南京建筑工程学院批准部门：中国工程建设标准化协会批准日期：1994 年6 月1 日目录1 总则2 术语、符号2.1 术语2.2 符号3 给水3.1 水量、水质和水压3.2 水源3.3 给水系统3.4 给水管道的布置与敷设3.5 设计流量和管道水力计算3.6 给水管道材料及附件3.7 水泵房、水池和水塔4 排水4.1 排水体制4.2 排水量4.3 排水管道的布置与敷设4.4 排水管道水力计算4.5 排水管材、检查井、雨水口4.6 排水泵房4.7 污水解决附录A 地下管线(构筑物)间最小净距附录B 本规范用词说明附加说明前言随着改革开放政策的执行, 人民生活水平不断提高, 居住社区建筑在全国大量兴起。
为了规范居住社区给水排水设计, 我协会建筑给水排水委员会组织南京建筑工程学院主编, 同济大学, 江苏省建筑设计院、杭州市建筑设计院, 南京市政工程设计院等单位参与, 共同制订《居住社区给水排水设计规范》。
规范组通过三年的工作, 广泛征求有关单位和专家的意见, 最后由建筑给水排水委员会审查定稿。
现批准《居住社区给水排水设计规范》, 编号为CECS57∶94, 并推荐给各工程建设设计, 施工单位使用。
在使用过程中, 请将意见及有关资料寄中国工程建设标准化协会建筑给水排水委员会（上海广东路17 号, 邮编202302）。
中国工程建设标准化协会1994 年6 月1 日1 总则1.0.1 为使居住社区给水排水工程设计符合国家经济、技术政策法令, 做到安全合用、经济合理, 特制订本规范。
1.0.2 本规范合用于新建、扩建和改建的居住社区的室外给水排水工程设计。
1.0.3 居住社区给水排水工程设计, 应以城乡给水排水总体规划和居住区, 居住社区的建筑、道路具体规划为重要依据, 综合考虑社区地形、各专业管道布置和建筑物管道的接点等诸因素, 做到设计合理、施工方便。
1.0.4 在地震、湿陷性黄土、膨胀土以及其它地质特殊地区设计居住社区给水排水工程时, 尚应按现行的有关标准、规范的规定执行。
按雨水管道布置的位置可分为
雨水管道的布置位置主要取决于多种因素，包括地形、建筑布局、排水系统设计等。
以下是一些常见的雨水管道布置位置：
1. 地面式：这是最常见的雨水管道布置方式，管道直接铺设在地面上，通常用于城市街道和住宅区。
这种方式的优点是安装和维护相对简单，但可能会对行人和车辆通行造成影响。
2. 地下式：这种方式将雨水管道埋在地下，可以有效地减少对地面的影响，同时也可以减少管道受到破坏的可能性。
然而，这种方式的安装和维护成本较高，且如果管道出现问题，修复起来也较为困难。
3. 悬挂式：这种方式将雨水管道悬挂在建筑物的侧面或顶部，可以有效地利用空间，减少对地面的影响。
然而，这种方式的安装和维护成本较高，且如果管道出现问题，可能会对建筑物造成损害。
4. 混合式：这种方式结合了地面式和地下式的优点，将雨水管道的一部分铺设在地面上，一部分埋在地下。
这种方式既可以减少对地面的影响，又可以有效地保护管道。
然而，这种方式的安装和维护成本较高。
在选择雨水管道布置位置时，还需要考虑以下因素：
1. 地形：对于地势较低的地方，可能需要采用地下式或混合式的布置方式，以防止雨水积聚。
对于地势较高的地方，可以考虑采用地面式或悬挂式的布置方式。
2. 建筑布局：如果建筑物之间的距离较近，可能需要采用地下式或混合式的布置方式，以避免管道之间的冲突。
如果建筑物之间的距离较远，可以考虑采用地面式或悬挂式的布置方式。
3. 排水系统设计：根据排水系统的设计，可能需要采用不同的位置布置方式。
例如，如果排水系统设计为集中排水，可能需要采用地下式的布置方式；如果排水系统设计为分散排水，可以考虑采用地面式或悬挂式的布置方式。
雨水管道安装施工工序
雨水管道安装施工工序
雨水管道安装施工工序：
一、工程准备阶段
在进行雨水管道的安装施工之前，首先需要进行工程准备。
包括确定设计图纸，准备所需材料，检查施工设备和工具等。
确保所有工程准备工作完成后，方可进入具体的安装阶段。
二、现场布置
1. 根据设计图纸确定雨水管道的布置位置和走向。
2. 在地面上做好标志，标明管道的走向和井口位置。
3. 开挖沟槽，准备好管道敷设的基础。
三、管道敷设
1. 将雨水管道按照设计要求逐段铺设在沟槽中。
2. 确保管道的连接牢固，每个接口都要进行检查和验收。
3. 管道的坡度应符合设计要求，保证雨水能够顺利流向指定的排水口。
四、井口安装
1. 根据设计图纸确定井口的位置和尺寸。
2. 安装雨水口和检查口，确保连接紧密，无渗漏。
3. 对井口进行检查，确保井底无积水，排水畅通。
五、管道固定
1. 使用支架或吊杆将雨水管道固定在墙面或地面上，确保管道的稳固和安全。
2. 对固定件进行检查，确保固定牢固可靠。
六、管道测试
1. 完成管道的安装后，进行压力测试和漏水测试，确保管道质量符合相关标准。
2. 对测试结果进行记录和汇总，确保安装施工符合规范。
七、清理整理
1. 清理现场杂物和施工垃圾，保持施工现场整洁。
2. 进行最后的检查和验收，确保雨水管道安装施工完成，可以投入使用。
通过以上工序的安装施工，雨水管道将顺利完成安装并投入使用，为室内外的排水系统提供良好的排水功能。
有效地保障了建筑物的排水安全和使用效果。
《建筑与小区雨水控制与利用工程技术规范》要点介绍
《建筑与小区雨水控制与利用工程技术规范》要点介绍一、基本原则1.遵循科学性原则，依据当地气候、地形、土质等特点，科学分析雨水资源，并合理设计雨水控制和利用系统。
2.遵循可持续性原则，注重雨水资源的保护、合理利用和循环利用，达到节水、减排、减少城市气候变暖等效益。
3.遵循经济性原则，合理设计雨水控制与利用系统，降低系统投资和运维成本，提高效益。
4.遵循适应性原则，结合建筑和小区的实际情况，设计符合当地气候、土地利用结构、社会经济发展等要求的雨水控制和利用系统。
二、雨水控制工程设计1.地面雨水排放管理：采取措施减小雨水排放，促进雨水渗漏、蓄滞和自然蒸发，减少径流污染，提高土壤水文保持能力。
2.雨水收集利用设计：设计合理的雨水收集管道和储水设施，充分利用雨水资源，用于道路冲洗、绿化灌溉、公共供水等方面。
3.地下雨水收集系统：设计地下雨水渗透系统，将雨水引入地下，减小地表径流，提高土壤水文保持能力。
4.绿色屋面设计：采用绿色屋面，提高屋面的负荷承重能力，增加雨水的渗透和蓄留能力，改善城市热岛效应。
5.雨水管道设计：采用合适的管径、坡度和设施，保证雨水的迅速排放和污水的有效分离，减小系统的排放负荷。
三、雨水利用工程设计1.雨水利用途径：将收集的雨水用于绿化灌溉、建筑物洗涤、公共供水等方面，提高雨水的综合利用率。
2.雨水质量要求：设立雨水质量标准，确保利用的雨水符合相关环保要求，不对环境造成二次污染。
3.雨水利用设备设计：设计合理的雨水利用设备，包括雨水集水器、储水罐、泵站等，保证系统的稳定运行和高效利用。
4.雨水利用系统运维：建立完善的雨水利用系统运维管理机制，定期检查设备运行情况，保证系统正常运行。
四、验收和评价1.验收标准：根据设计文件和相关规范，进行雨水控制与利用工程的验收，合格后方可投入使用。
2.验收内容：包括工程实施情况、系统运行情况、设备安装情况等方面，对雨水控制与利用工程进行全面评价。
3.验收报告：出具专业的验收报告，明确工程的质量、安全、环保等方面的情况，为后期运维提供参考。

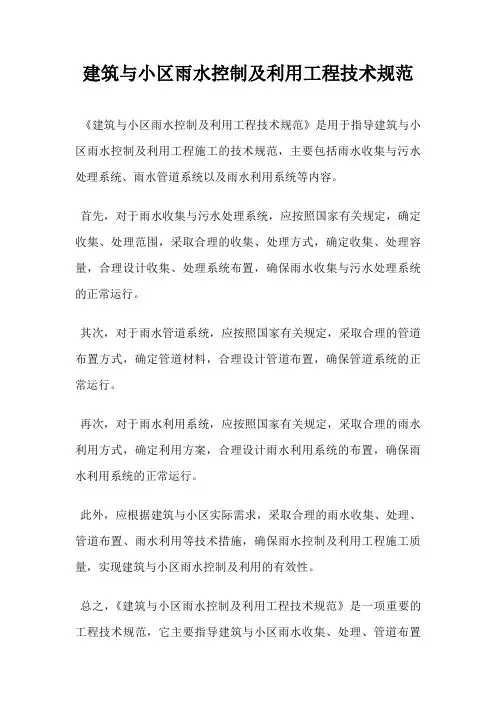

建筑与小区雨水控制及利用工程技术规范
建筑与小区雨水控制及利用工程技术规范
《建筑与小区雨水控制及利用工程技术规范》是用于指导建筑与小区雨水控制及利用工程施工的技术规范，主要包括雨水收集与污水处理系统、雨水管道系统以及雨水利用系统等内容。
首先，对于雨水收集与污水处理系统，应按照国家有关规定，确定收集、处理范围，采取合理的收集、处理方式，确定收集、处理容量，合理设计收集、处理系统布置，确保雨水收集与污水处理系统的正常运行。
其次，对于雨水管道系统，应按照国家有关规定，采取合理的管道布置方式，确定管道材料，合理设计管道布置，确保管道系统的正常运行。
再次，对于雨水利用系统，应按照国家有关规定，采取合理的雨水利用方式，确定利用方案，合理设计雨水利用系统的布置，确保雨水利用系统的正常运行。
此外，应根据建筑与小区实际需求，采取合理的雨水收集、处理、管道布置、雨水利用等技术措施，确保雨水控制及利用工程施工质量，实现建筑与小区雨水控制及利用的有效性。
总之，《建筑与小区雨水控制及利用工程技术规范》是一项重要的工程技术规范，它主要指导建筑与小区雨水收集、处理、管道布置
以及雨水利用等方面的施工，保证雨水控制及利用工程的有效性。
室外或小区雨水系统设计说明
室外或小区雨水系统设计系统设置1 在有市政雨水道的地区，建筑物室外场地及建筑小区应设室外雨水管网系统。
2 雨水系统应和污水系统分流。
3 室外下沉的花园、绿地、广场、道路灯低洼处积水时若有流进室的可能，则应设水泵压力流排水系统，该低洼处的雨水口不得直接接入室外雨水井。
集水池应设在建筑物外。
4 宜考虑雨水的利用。
雨水口1 布置。
小区雨水口的布置根据地形、建筑物和道路的布置等因素确定，一般设在下列各处：1）道路上的汇水点和低洼处，以及无分水点的人行横道的上游处。
双向破路面应在路两边设置，单向坡路面应在路面低的一边设置。
2）道路的交汇处和侧向支路上、能截流雨水径流处。
3）广场、停车场的适当位置处及低洼处，地下车道的入口处。
4）建筑物单元出入口附近，建筑物雨落管地面排水点附近以及建筑前后空地和绿地的低洼点等处。
雨水不宜设在建筑物门口。
5）其他低洼和易积水的地段处。
2 形式、数量与间距。
1）无道牙的路面和广场、停车场，用平箅式雨水口；有道牙的路面，用边沟式雨水口；有道牙路面的低洼处且箅隙易被树叶堵塞时用联合式雨水口。
2）道路上的雨水口宜每隔25-40m设置一个。
当道路纵坡大于0.02时，雨水口的间距可大于50m。
3 雨水口的设置与连接1）雨水口连接管的长度不宜超过25m，连接管上串联的雨水口不宜超过3个。
2）雨水口连接管最小管径为200，坡度为0.01，管顶覆土厚度不宜小于0.7m。
3）连接管埋设在路面或有重荷载处地面的下面时，应沿管道做基础，无重荷载处地面以下的连接管座枕基基础，具体做法见国标图。
4）雨水口深度不宜大于1.0m。
泥沙量大的地区，可根据需要设置沉泥（砂）槽；有冻胀影响的地区，可根据当地经验确定。
5）平箅式雨水口长边应与道路平行，箅面宜低于路面30-40mm，在土地面上时宜低50-60mm。
6）雨水口不得修建在其他管道的顶上。
7）雨水口箅盖，一般采用铸铁箅子，也可采用钢筋混凝土箅子。
雨水口的底和侧墙采用砖、石或混凝土材料。
屋面雨水管布置原则
屋面雨水管布置原则
屋面雨水管布置原则主要包括以下几点：
1.根据汇水面积和降雨量等因素确定雨水管的数量和规
格。
2.考虑建筑结构、排水坡度、荷载分布等因素，合理确定
雨水管的布置位置。
3.遵循“分散排放、就近接入”的原则，尽量减少排水管网
的长度和坡度。
4.避免在人员密集区域设置雨水口，确保人员安全。
5.遵循当地规划部门的要求，确保雨水排放符合相关标准
和规范。
通过遵循这些原则，可以合理布置屋面雨水管，提高排水效果，减少积水等问题对建筑物的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑小区雨水管道布置与敷设
1. 引言
在建筑小区的雨水排放系统中，雨水管道的布置与敷设是至关重要的一步。
合理的布置与敷设不仅可以有效地排除雨水，减少积水，还可以保证居民生活环境的舒适与可持续发展。
本文将介绍建筑小区雨水管道布置与敷设的相关内容。
2. 雨水管道布置原则
2.1 分区布置原则
建筑小区的雨水排放系统应根据道路、建筑物和绿化区域等功能进行分区布置。
一般情况下，道路和建筑物周围的区域应设置主干雨水管道，而绿化区域则可以设置支管雨水管道。
2.2 高低落差布置原则
雨水管道的布置应根据地形高低进行合理规划。
一般情况下，雨水管道应遵循自然流向，以确保雨水能够顺利排除。
对于地势较高的区域，可以采用挖坑式的布置方式，而对于地势较低的区域，则可以采用埋地式布置方式。
2.3 连通性布置原则
建筑小区的雨水管道应保持良好的连通性，以确保雨水能够顺利流动。
在布置过程中，需要注意管道的连接方式、弯头的角度和长度，以确保雨水能够自由流动而不受阻碍。
3. 雨水管道敷设方法
3.1 埋地敷设方法
埋地敷设是常见的雨水管道敷设方法之一。
在敷设过程中，首先需
要进行地面开挖，确定管道的路径和位置。
然后，将雨水管道放入地下，并进行固定。
最后，将土方填埋回原位，完成敷设过程。
3.2 挖坑敷设方法
挖坑敷设是适用于地势较高的区域的雨水管道敷设方法之一。
在敷
设过程中，首先需要进行挖坑，根据设计要求确定挖坑的深度和形状。
然后，在挖好的坑中放置雨水管道，并进行固定。
最后，将土方填回
坑中，完成敷设过程。
3.3 建筑物内部敷设方法
对于建筑物内部的雨水管道，敷设方法与埋地敷设类似，但需要注
意管道的连接方式和位置。
在敷设过程中，需要与建筑的布局和结构
相协调，确保管道的安全性和美观性。
4. 雨水管道材料选择
4.1 PVC管道
PVC管道是常用的雨水管道材料之一。
它具有耐腐蚀、耐压、耐热、抗冻等特点，适用于大多数建筑小区的雨水排放系统。
4.2 铸铁管道
铸铁管道是传统的雨水管道材料之一。
它具有耐腐蚀、耐压、阻燃
等特点，适用于大型建筑小区或需要承受较大水压的场所。
4.3 钢管道
钢管道是耐用且具有较高承载能力的雨水管道材料之一。
它适用于大型建筑小区或需要承受较大水压和重物负荷的场所。
5. 雨水管道维护与保养
为了保证雨水管道的正常运行和使用寿命，需要定期进行维护和保养。
具体措施包括定期清理雨水井和管道内的杂物、检查管道连接处是否存在渗漏或破损、及时修复或更换损坏的雨水管道等。
6. 结论
建筑小区雨水管道布置与敷设是保障小区雨水排放系统正常运行的重要环节。
合理的布置与敷设可以有效地排除雨水，减少积水，提升居民的生活环境。
在实际操作中，需要根据具体情况选择合适的布置原则、敷设方法和材料，并定期进行维护与保养，以确保雨水管道的良好运行。
