焊接工艺流程
柔性材料焊接工艺流程
柔性材料焊接工艺流程
一、准备工作
1. 检查焊接材料:检查焊条、焊剂等材料规格、数量是否符合焊接要求。
2. 清理焊接部位:用砂纸打磨焊接部位,去除污物,使其表面干净。
3. 装配夹具:使用适当的夹具固定住焊接件,确保焊接过程中焊接件位置不变。
二、预热
使用热风机对焊接部位进行预热,温度约为100-150°C,预热时间为2-5分钟。
预热可以提高材料的粘接性。
三、涂胶
1. 在预热后的表面涂抹均匀的胶水。
胶水要覆盖焊接面且无空洞。
2. 待胶水半干后,再涂一层作为补强。
四、组装对位
将两焊接件对位固定,使其焊接面紧密贴合。
对位误差应控制在
0.1mm以内。
五、加压固化
1. 使用轮胎或重物对焊接部位施加压力。
2. 压力大小约为0.01-0.05MPa,压力应均匀稳定。
3. 固化时间为12-24小时,期间要保持压力常量。
六、后处理
固化完成后,去除夹具,清除胶余留在表面的胶水,焊接完成。
必要时可以在焊缝处涂抹胶水进行补强。
以上是柔性材料焊接的基本工艺流程。
根据不同材料和部位的特点,可适当修改参数,以获得最佳焊接效果。
焊接工艺流程,焊接时的注意事项
焊接工艺流程| 焊接时的注意事项什么是焊接？焊接，也称作熔接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。
现代焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。
除了在工厂中使用外，焊接还可以在多种环境下进行，如野外、水下和太空。
无论在何处，焊接都可能给操作者带来危险，所以在进行焊接时必须采取适当的防护措施。
焊接给人体可能造成的伤害包括烧伤、触电、视力损害、吸入有毒气体、紫外线照射过度等。
焊接工艺流程：1、准备施焊：准备好焊锡丝和烙铁。
此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。
2、加热焊件：将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
3、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
4、移开焊锡：当熔化一定量的焊锡后将焊锡丝移开。
5、移开烙铁：当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。
焊接时的注意事项：(1)焊接操作及配合人员必须按规定穿戴劳动防护用品。
并必须采取防止触电、火灾等事故的安全措施。
(2)对焊机应安置在室内，并应有可靠的接地或接零。
电焊导线长度不宜大于30m，当需要加长导线时，应相应增加导线的截面。
当多台对焊机并列安装时，相互间距不得小于3m，应分别接在不同相位的电网上，并应分别有各自的刀型开关。
(3)焊接现场10m范围内，不得堆放油类、木材、氧气瓶、乙炔发生器等易燃、易爆物品。
(4)作业前，应检查并确认对焊机的压力机构灵活，夹具牢固，气压、液压系统无泄漏，一切正常后，方可施焊。
(5)焊接前，应根据所焊钢筋截面，调整二次电压，不得焊接超过对焊机规定直径的钢筋。
(6)断路器的接触点、电极应定期光磨，二次电路全部连接螺栓应定期紧固。

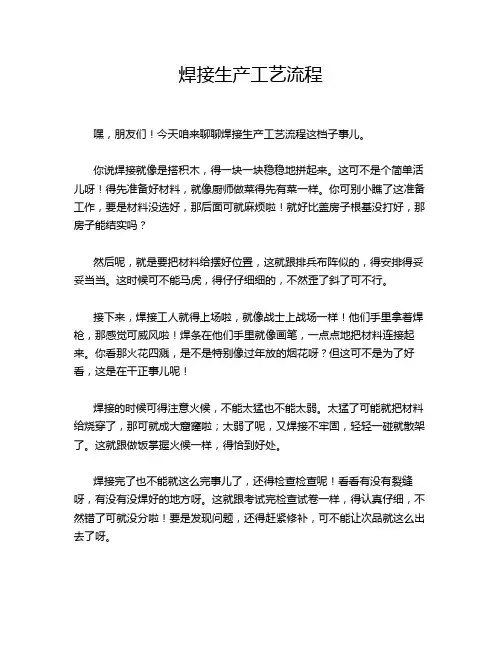

焊接生产工艺流程
焊接生产工艺流程嘿，朋友们！今天咱来聊聊焊接生产工艺流程这档子事儿。
你说焊接就像是搭积木，得一块一块稳稳地拼起来。
这可不是个简单活儿呀！得先准备好材料，就像厨师做菜得先有菜一样。
你可别小瞧了这准备工作，要是材料没选好，那后面可就麻烦啦！就好比盖房子根基没打好，那房子能结实吗？然后呢，就是要把材料给摆好位置，这就跟排兵布阵似的，得安排得妥妥当当。
这时候可不能马虎，得仔仔细细的，不然歪了斜了可不行。
接下来，焊接工人就得上场啦，就像战士上战场一样！他们手里拿着焊枪，那感觉可威风啦！焊条在他们手里就像画笔，一点点地把材料连接起来。
你看那火花四溅，是不是特别像过年放的烟花呀？但这可不是为了好看，这是在干正事儿呢！焊接的时候可得注意火候，不能太猛也不能太弱。
太猛了可能就把材料给烧穿了，那可就成大窟窿啦；太弱了呢，又焊接不牢固，轻轻一碰就散架了。
这就跟做饭掌握火候一样，得恰到好处。
焊接完了也不能就这么完事儿了，还得检查检查呢！看看有没有裂缝呀，有没有没焊好的地方呀。
这就跟考试完检查试卷一样，得认真仔细，不然错了可就没分啦！要是发现问题，还得赶紧修补，可不能让次品就这么出去了呀。
你说焊接这活儿多有意思呀，从一块一块的材料，变成一个牢固的整体。
这中间得付出多少汗水和努力呀！就像我们的生活，一点点地积累，才能变得更美好。
所以呀，别小看了焊接生产工艺流程，这里面的学问可大着呢！每一个环节都不能马虎，都得用心去做。
只有这样，才能做出高质量的焊接产品。
这就是焊接的魅力呀，它让原本不相关的东西紧紧地连在一起，共同发挥作用。
怎么样，是不是很神奇呢？原创不易，请尊重原创，谢谢!。
焊接工艺生产流程-精品文档
基本元件 加工
质检处理 防护包装
一般焊接结构生产主要工艺过程
金属材料 仓库 矫直、矫平 预 处 喷砂（丸） 理 涂防护漆
拼接
划线
标置、移置 放样、号料
气割、剪断 开坡口
Evaluation only. 机械加工 3.5 Client eated with Aspose.Slides预for .NET 热 5.2.0 预 Profile 机械 处 热 加工 热 整体预组装 Copyright 2019-2019 Aspose Pty Ltd. 理 焊材准备，烘焊剂、焊条
焊接结构生产 主要工艺过程
过 程 质 量 控 制
1 钢材复检入库、存放与发放 2 钢材预处理：矫正、矫平、除锈、涂防护导电漆 3 放样、划线、号料
标置移置
4 下料：热切割（气割、等离子弧切割)、冲裁、剪切等
5 成形：弯曲、冲压、折边 Evaluation only. 孔加工（气割、钻、铣、冲） 6 部件装配 —焊接 eated with Aspose.Slides for .NET 3.5 Client 预热 Profile 5.2.0 矫形 7 总装配—焊接 Aspose Pty Ltd. Copyright 2019-2019 焊后热处理
13削滚压钻孔部件装配部件装配焊接焊接总装配总装配检验检验焊接焊接喷砂丸喷砂丸酸洗酸洗涂漆涂漆做标志记做标志记包装包装成品库成品库运输运输工地安装工地安装工地焊接工地焊接检验检验消应力处理消应力处理除锈涂漆除锈涂漆交货交货预热整体预组装整体预组装焊材准备烘焊剂焊条预热机械加工热热处处理理预热焊接材料机械加工一般焊接结构生产主要工艺过程预预处处理理矫直矫平喷砂丸涂防护漆金属材料金属材料复检发放复检发放拼接划线划线钢号炉号移位钢号炉号移位放样号料放样号料气割剪断气割剪断开坡口开坡口冷热成形反变形冷热成形反变形切削滚压钻孔切削滚压钻孔部件装配部件装配焊接焊接总装配总装配检验检验焊接焊接喷砂丸喷砂丸酸洗酸洗涂漆涂漆做标志记做标志记包装包装成品库成品库运输运输工地安装工地安装工地焊接工地焊接检验检验消应力处理消应力处理除锈涂漆除锈涂漆交货交货预热整体预组装整体预组装焊材准备烘焊剂焊条预热机械加工热热处处理理预热焊接材料机械加工

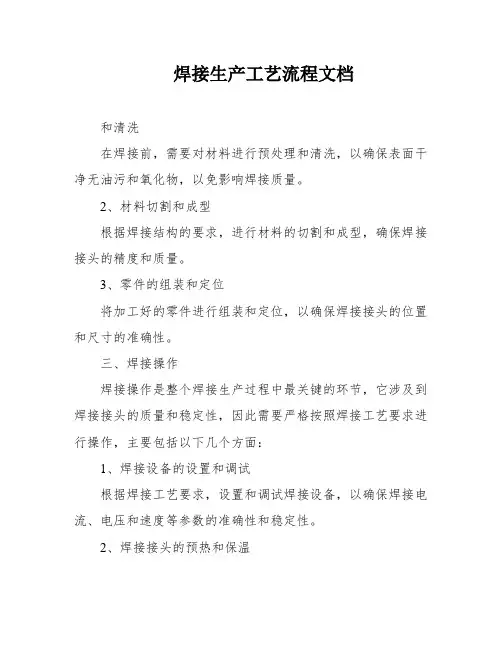

焊接生产工艺流程文档
焊接生产工艺流程文档
和清洗
在焊接前，需要对材料进行预处理和清洗，以确保表面干净无油污和氧化物，以免影响焊接质量。
2、材料切割和成型
根据焊接结构的要求，进行材料的切割和成型，确保焊接接头的精度和质量。
3、零件的组装和定位
将加工好的零件进行组装和定位，以确保焊接接头的位置和尺寸的准确性。
三、焊接操作
焊接操作是整个焊接生产过程中最关键的环节，它涉及到焊接接头的质量和稳定性，因此需要严格按照焊接工艺要求进行操作，主要包括以下几个方面：
1、焊接设备的设置和调试
根据焊接工艺要求，设置和调试焊接设备，以确保焊接电流、电压和速度等参数的准确性和稳定性。
2、焊接接头的预热和保温
对于一些较大的焊接接头，需要进行预热和保温，以减少焊接应力和变形，提高焊接质量。
3、焊接操作的规范和控制
焊接操作需要规范和控制，以确保焊接接头的质量和稳定性，同时需要注意焊接过程中的安全问题。
四、焊后处理
焊后处理是指焊接完成后对焊接接头进行必要的处理和检验，以确保焊接接头的质量和稳定性，主要包括以下几个方面：
1、焊接接头的清理和除渣
焊接完成后，需要对焊接接头进行清理和除渣，以确保接头表面的平整和光滑，同时也有利于焊接接头的检验。
2、焊接接头的检验和评定
对焊接接头进行必要的检验和评定，以确保焊接接头的质量和稳定性，同时也为下一步的工艺流程提供参考和依据。
3、焊接接头的后续处理
根据焊接接头的要求和使用环境，进行必要的后续处理，以确保焊接接头的使用寿命和稳定性。
机械制造工艺学课件-焊接工艺
第9章焊接工艺与工艺规程9.1 焊接工艺9.2 焊接质量及检验9.3 焊接工艺性分析9.4 焊接工艺规程设计三、焊接工艺流程手弧焊，CO2气体保护，埋弧焊的焊接工艺都有其共同相似之处，但有其个性区别。
现以手弧焊为例介绍其焊接工艺流程：1、焊前准备焊条、焊丝（焊剂）的选择：工件材质，焊缝质量要求，焊条焊丝（焊剂）选用。
（1）焊条烘干：除尘焊条涂层中的水分，施焊前方可取适当数量的焊条。
对手弧焊，焊条烘干。
（2）焊前对工件的清理：除锈（板料预处理），除渣、水、油污等保持待焊工件的清洁。
重要焊缝，尚需刨去焊缝位置的氧化皮。
（3）工件组装：拼装、冷作、定位焊组装工件成型，保证焊接结构的形状和尺寸，并进行定位（点焊）。
还包括焊接平台、胎具的选择，控制焊接变形。
（4）工件预热：碳钢一般不需要预热，低合金钢工件需要预加热（冬季）。
合金钢施焊前要进行工件的全部预热或局部预热，特别在冬季，低温季节，预热可以减小接头焊后冷却速度避免产生硬组织，减小焊接应力及变形，防止产生裂纹现象。
2、施焊过程：（1）焊条直径与焊机电流的选择：焊条、焊纹的直径和焊机电流的选择。
焊条直径选择通常根据焊接工件的厚度和焊接电流范围确定。
1、焊条直径与工件厚度的关系：板厚δ(㎜)≤4㎜，4～12㎜，＞12，＞16焊条直径d(㎜)1.6～2.5，3.2～4，7，4，5，62、焊接电流与焊条直径关系：焊条直径（d）1.6 2.0 2.5 3.2 4 5 6 260～300焊接电流（A）25～40，40～60，50～80，100～130，160～200，200～270（2）焊接电流的控制：焊接电流是焊接的主要工艺参数，施焊时应操作焊机置于适当的电流档位，以控制电流时大小适中。
讨论：1、电流过大：会烧穿工件，产生咬边，气孔，焊缝晶粒组织粗大，降低延伸性，渗层崩落失效（易产生气孔）。
2、电流过小：会造成未焊透，未熔合，气孔夹渣。
（3）焊缝层数：厚板的焊接，一般要开坡口，并采取多层焊和多层多道焊。
焊接工艺流程
焊接工艺流程焊接工艺流程是指在对金属材料进行焊接过程中，所采用的各项操作步骤。
下面是一种常见的焊接工艺流程：1.准备工作：首先，需要检查焊接材料和设备是否齐全并合格。
对于待焊接的金属材料，还需要进行清洁和除锈处理，以确保焊接效果。
2.布置焊接件：将待焊接的金属件进行布置，使其处于合适的位置和角度。
如果需要，在此步骤中还可以进行作业夹具的设计、制作和调整，以保证焊接件的稳定性和正确性。
3.预热：对于某些特殊材料（如大口径管道）、厚板、高碳钢等，需要在焊接前进行预热处理。
预热的目的是减少焊接残余应力和冷裂纹的产生。
4.焊接工艺选择：根据焊接件的材料和焊接要求，选择适当的焊接方法和焊接工艺。
常见的焊接方法包括电弧焊、气焊、焊条气焊等。
5.焊接操作：根据选择的焊接方法，进行具体的焊接操作。
对于电弧焊，需要选择合适的焊接电流、电压和焊接速度。
对于气焊，需要调节气焰大小和火焰倾角等。
6.焊接质量控制：在焊接过程中，需要注意焊接熔池形状、焊接速度、焊接温度等，以确保焊接质量。
同时，还需要进行焊缝外观、气孔、引弧和焊缝连接等的质量检查。
7.焊后处理：焊接完成后，需要对焊缝进行冷却处理。
在焊接过程中产生的应力会导致焊缝变形，因此需要进行焊后热处理和减应力处理，以保证焊接件的稳定性和可靠性。
8.焊缝检测：对焊接后的焊缝进行非破坏性和破坏性检测。
常见的检测方法包括超声波检测、射线检测、质量检测等。
通过检测可以确保焊缝的质量和完整性。
9.消光处理：对焊接后的金属件进行去毛刺和打磨处理，使其表面光滑和美观；同时，还可以进行喷涂、油漆等操作，以防止氧化和腐蚀。
10.验收和记录：最后，对焊接件进行验收，并在相关文件中记录焊接工艺参数、焊接质量等信息。
同时，还需要对焊接设备进行维护和保养，以延长其使用寿命。
以上就是一种常见的焊接工艺流程，通过合理的操作和严格的质量控制，可以确保焊接质量，提高焊接效率。
当然，具体的焊接工艺流程还需要根据实际情况进行调整和适应。
焊装工艺流程
焊装工艺流程焊装工艺流程是指在制造过程中，通过焊接工艺将不同部件或材料连接在一起的步骤和方法。
下面将从准备工作、焊接工艺、质量控制等方面介绍焊装工艺流程。
一、准备工作1. 材料准备：按照产品的设计要求准备焊接材料，包括焊条、焊丝、保护气体等。
2. 设备检查：检查焊接设备的状况，确保设备正常运行，焊机、电源等设备是否符合要求。
3. 工件清洁：将待焊件进行清洁处理，将表面的油污、灰尘等清除，保证焊接接头的质量。
二、焊接工艺1. 焊接方式选择：根据产品的要求和焊接材料的性能选择合适的焊接方式，例如手工焊、自动焊、气焊等。
2. 焊接参数设置：根据焊接材料的种类和厚度，设置合适的焊接电流、焊接时间等参数。
3. 焊接位置固定：将需要焊接的部件进行定位和固定，使其保持正确的位置和角度。
4. 焊接操作：根据焊接工艺要求进行焊接操作，包括焊接电弧的点燃、焊接接头的填充和熔化、焊缝的夹角控制等。
5. 焊接顺序控制：根据焊接部件的形状和轮廓，合理安排焊接顺序，确保焊接过程的顺利进行。
三、质量控制1. 焊接前检查：在焊接之前，对焊接设备和待焊件进行检查，确保其符合质量要求和安全要求。
2. 焊接过程监控：在焊接过程中，通过对焊接参数的实时监控和焊缝质量的检测，及时发现和解决问题，确保焊接质量。
3. 焊接后检验：焊接完成后，对焊接接头进行检验，通过外观检查、尺寸测量和无损检测等手段，确保焊接质量符合要求。
以上是焊装工艺流程的基本步骤，通过合理的准备工作、科学的焊接工艺和严格的质量控制，可以确保焊装工艺的顺利进行和产品质量的保证。
当然，不同产品的焊装工艺可能会有所不同，需要根据具体的产品要求和材料特性进行调整和改进。
在实际的焊装工艺流程中，操作人员还需要具备一定的焊接技术和经验，确保焊接质量和生产效率的平衡。
同时，定期进行设备维护和保养，保持设备的良好状态也是保证焊装工艺质量的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接工艺流程
一、概述
焊接是一种常见的金属加工技术，用于将两个或多个金属材料连接在一起。
焊接工艺流程是完成一次焊接的具体步骤和操作流程的总称。
本文将介绍焊接工艺流程的基本步骤和常见技术，帮助读者了解焊接过程的要点和注意事项。
二、焊接工艺流程的基本步骤
1.准备工作：
–确定焊接的材料和焊接方法；
–检查焊接设备和工具，确保其正常运行；
–清洁焊接表面，去除油污、锈蚀和其他污物。
2.暖机预热：
–根据焊接材料的类型和厚度，设置合适的预热温度；
–打开焊接设备的电源，进行预热。
3.设置焊接参数：
–根据焊接材料的类型和厚度，设置合适的电流、电压和速度等参数。
4.进行焊接：
–将焊条或焊丝放入焊枪或焊头，并调整合适的电流；
–将焊枪或焊头与焊缝对齐，并开始焊接；
–控制焊接速度和角度，保持焊缝的均匀和稳定。
5.焊后处理：
–关闭焊接设备，清理焊接工具和残留焊接材料；
–进行焊缝的修整和磨光、抛光等处理。
三、常见的焊接工艺技术
1. 电弧焊接
电弧焊接是目前最常用的焊接技术，适用于各种金属材料的连接。
其工艺流程主要包括：
•准备工作：检查设备和清洁焊接表面；
•电弧点火：将焊枪或电焊机的电极靠近焊接表面，产生电弧点火；
•进行焊接：焊条或焊丝熔化形成焊缝，并保持焊枪或电焊机的移动速度和角度；
•焊后处理：清理设备和焊缝处理。
2. 气体保护焊接
气体保护焊接主要用于焊接不易氧化的金属材料，如铝、铜等。
其工艺流程如下：
•准备工作：检查设备和清洁焊接表面；
•将电极和喷嘴接入氩气和惰性气体瓶；
•进行焊接：将焊枪或焊头与工件对齐，产生气体保护焊接；
•焊后处理：清理设备和焊缝处理。
3. 点焊和脉冲焊接
点焊和脉冲焊接适用于薄板焊接和精细零件的连接。
其工艺流程包括：
•准备工作：检查设备和清洁焊接表面；
•设置焊接参数：根据工件材料和厚度设置合适的焊接参数；
•进行焊接：将电极接触工件，产生电流通过点焊或脉冲焊接；
•焊后处理：清理设备和焊缝处理。
四、焊接工艺流程中的注意事项
1.安全：在进行焊接工作时，应佩戴防护眼镜、手套和防火服等个人防
护装备。
2.清洁：焊接前必须对焊接表面进行充分清洁，确保焊缝的质量。
3.预热：对于某些厚度较大的金属材料，需要进行预热，以保证焊接质
量。
4.参数调整：根据不同的焊接材料和厚度，合理调整焊接参数，以获得
最佳的焊接效果。
5.控制速度和角度：在焊接过程中，要控制好焊接速度和焊枪的角度，
保持焊缝的均匀和稳定。
6.焊后处理：焊接完成后，要及时清理设备和焊缝，并进行适当的处理，
以保持焊缝的美观和质量。
五、总结
本文介绍了焊接工艺流程的基本步骤和常见技术。
了解和掌握焊接工艺流程对
于进行有效和高质量的焊接非常重要。
在进行焊接工作时，还应注意安全和合理调整焊接参数，以实现最佳的焊接效果。
希望本文对读者在焊接工作中有所帮助。
