人教版九年级物理全一册《15.3串联和并联》同步练习题(含答案)
第 1 页 共 7 页 人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．以上说法都错
2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( )
A．必须是从电源正极开始，依次接好各电路元件
B．必须是从电源负极开始，依次接好各电路元件
C．在连接电路的过程中，开关应该闭合
D．在连接电路的过程中，开关必须断开
3．下列说法正确的是
A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的
B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的
C．并联电路中，若一个用电器断路，则其余用电器也不可能工作
D．家中的电灯、电视机、电冰箱等电器设备之间是串联的
4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（ ）
A．用电器 B．导线 C．电源 D．开关
5．如图所示电路中，三个灯泡都并联的是（ ）
A． B． C． D．
6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（ ） 第 2 页 共 7 页 A． B． C． D．
7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（ ）
A．L1被短路 B．L2被短路 C．L1灯丝断了 D．L2灯丝断了
8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（ ）
A． B． C． D．
9．如图中的电路图中，与实物图相对应的是（ ） 第 3 页 共 7 页 A． B．
C． D．
10．一实物电路如图所示，与之相对应的电路图应是（ ）
A． B．
C． D．
二、填空题
11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。若将电子锁看作用电器，则刷卡器相当于电路中的 ，刷卡器与按钮开关的连接方式是 。
12．如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的，如果将不同的导体 第 4 页 共 7 页 分别接到A、B之间，闭合开关，可通过观察、比较灯泡亮度来判断不同导体电阻的大小，若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断．
13．如图所示的电路图中，要使L1与L2串联，应闭合开关 ；要使L1与L2并联，应闭合开关 。
14．街道上的路灯同时发光同时熄灭，据此 （填“能”或“不能”）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为
联（填“串”或“并”）；教室里的吊扇调速器（调节吊扇转速的元件）与吊扇之间是 联的。
15．近几年我国新能源汽车发展迅猛，如图所示，在给汽车蓄电池充电时，蓄电池相当于电路中的 ；汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，则这两个转向灯之间是
（选填“串联”或“并联”）的，转向杆相当于电路中的 ；汽车的LED车灯主要是由 （选填“导体”“半导体”或“超导体”）材料制成的。
16．如图电路，要使灯泡L1和L3组成串联电路，应闭合开关 ；要使灯泡L2和L3组成串联电路，应闭合开关 ；要使灯泡L1和L2组成并联电路，应闭合开关 ；当开关S1、 第 5 页 共 7 页 S2、S3都闭合时，灯泡L3发生 现象。
三、实验题
17．两盏灯L1、L2，一只电流表、一个滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。
（1）在实线框内画出满足要求的电路图 ；
（2）在图所示的元件中，用笔画线代替导线，按电路图连接图示的实物 。
18．如图所示是某实验小组探究并联电路连接时设计的实验表格和电路图。
实验次数 开关S 开关S1 开关S2 L1 L2
1 闭合 闭合 闭合 亮 亮
2 断开 闭合 闭合 灭 灭
3 闭合 闭合 断开 亮 灭
4 闭合 断开 闭合 第 6 页 共 7 页 5 闭合 闭合 闭合 将1L拔出 亮
6 闭合 闭合 闭合 亮 将2L拔出
(1)第4次实验灯L1、L2的发光情况：L1 ， L2 ；（以上两空选填“亮”或“灭”）
(2)由实验1、2、3、4可以得出结论：在并联电路中， 开关控制所有用电器， 开关只控制本支路的用电器；（以上两空选填“干路”或“支路”）
(3)由实验5、6可以得出并联电路用电器的工作特点是： 。
四、作图题
19．如下图所示，当开关S闭合时将出现短路现象。请将图改为并联电路，请在错处打“×”，在原图上加以改正。（仅能改动一根线）
20．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测电源两端电压。
参考答案
1．C
2．D
3．B
4．D
5．B 第 7 页 共 7 页 6．C
7．D
8．D
9．D
10．D
11． 开关 并联
12． 串 电流
13． S2 S1、S3
14． 不能 并 串
15． 用电器 并联 开关 半导体
16． S1 S2 S1、S2、S3 短路/短接
17．
18． 灭 亮 干路 支路 并联电路中各用电器互不影响
19．
20．

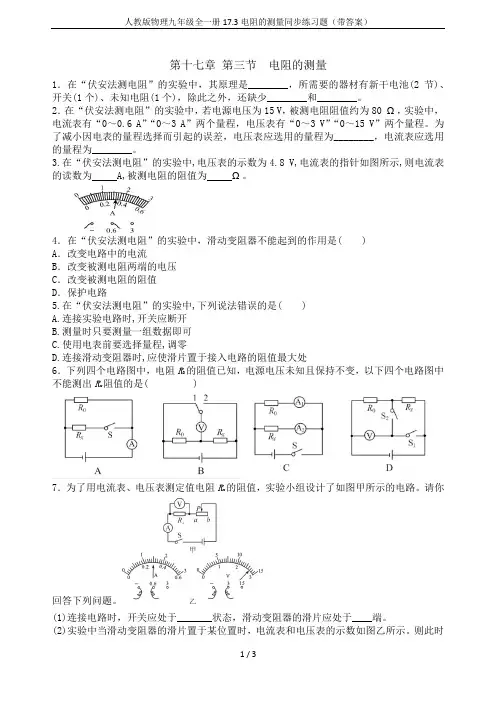

人教版物理九年级全一册17.3电阻的测量同步练习题(带答案)
人教版物理九年级全一册17.3电阻的测量同步练习题（带答案）
1 / 3 第十七章 第三节 电阻的测量
1．在“伏安法测电阻”的实验中，其原理是________，所需要的器材有新干电池(2节)、开关(1个)、未知电阻(1个)，除此之外，还缺少________和________。
2．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程。为了减小因电表的量程选择而引起的误差，电压表应选用的量程为________，电流表应选用的量程为________。
3.在“伏安法测电阻”的实验中,电压表的示数为4.8 V,电流表的指针如图所示,则电流表的读数为 A,被测电阻的阻值为 Ω。
4．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( )
A．改变电路中的电流
B．改变被测电阻两端的电压
C．改变被测电阻的阻值
D．保护电路
5.在“伏安法测电阻”的实验中,下列说法错误的是( )
A.连接实验电路时,开关应断开
B.测量时只要测量一组数据即可
C.使用电表前要选择量程,调零
D.连接滑动变阻器时,应使滑片置于接入电路的阻值最大处
6．下列四个电路图中，电阻R0的阻值已知，电源电压未知且保持不变，以下四个电路图中不能测出Rx阻值的是( )
7．为了用电流表、电压表测定值电阻Rx的阻值，实验小组设计了如图甲所示的电路。请你回答下列问题。
(1)连接电路时，开关应处于_______状态，滑动变阻器的滑片应处于____端。
(2)实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙所示。则此时人教版物理九年级全一册17.3电阻的测量同步练习题（带答案）
2 / 3 电阻的测量值Rx＝____Ω。你认为这个结论可靠吗？
____________。理由是____________________________。
人教版九年级物理第15章《电流和电路》第3节串联和并联同步练习 含 答案
人教版九年级物理第15章《电流和电路》第3节串联和并联同步练习 含 答案
1.中考试卷库大门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图所示电路中符合要求的是（ ）
2. 街上的路灯总是同时亮、同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可以判断路灯之间的联接方式是（ ）
A. 串联或并联 B. 串联 C. 并联 D. 不能确定
3.图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）
A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联
4.下列说法中，错误的是（ ）
A. 导体善于导电是因为导体内有大量的电荷存在
B. 毛皮摩擦橡胶棒，毛皮带正电
C. 路灯同时亮，同时灭，它们是并联的
D. 金属中自由电子移动的方向与规定的电流方向相反
5.为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。如图所示是小明用电池作为电源设计的四个电路模型，能满足要求的是（ ）
6.如图所示的电路中，若使电阻 R1 与 R2 是串联的，应只闭合开关 ；若使电阻 R1 与 R2 是并联的，应闭合开关 。
7.到了贵阳，小军更好奇了，五颜六色的灯光使得贵阳更加美丽，特别是街道两旁的路灯和高楼上的那一串串的小彩灯。请你告诉小军：路灯是 联电路，小彩灯是 联电路
8．如图所示电路中，当 闭合时，L1、L2并联；当 闭合时，电路会发生短路，损坏电源。 红
绿 黄
9．如图所示，只闭合S2，L1、L2是 联；当闭合S1、S3，断开S2时L1、L2是
15.1电荷 摩擦起电-人教版九年级全一册物理同步练习(含答案)
word版 初中物理
1 / 15 15.1电荷 摩擦起电
试题1:
下列说法正确的是（ ）
A. 金属导体中自由电子定向移动的方向与电流方向相同
B. 小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性
C. 有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用
D. 运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力
试题2:
下列说法中，错误的是（ ）
A. 物体所带的电不是正电就是负电
B. 带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体
C. 电流方向与电子定向移动方向相同
D. 摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷
试题3:
下列说法中正确的是（ ）
A.敲碎煤块使煤充分燃烧能提高煤的热值
B.汽车在减速过程中，惯性减小，动能减小
C.当仅有热传递时，物体吸收热量时内能增加，放出热量时内能减小
D.与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上
试题4:
用一段细铁丝做一个支架作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动(如图所示)。用餐巾纸摩擦吸管使其带电,将带负电的橡胶棒靠近带电吸管的一端时,发现吸管被推开。下列说法正确的是 ( ) word版 初中物理
2 / 15
A.吸管和橡胶棒带异种电荷
B.吸管和餐巾纸摩擦后,两者带同种电荷
C.吸管和餐巾纸摩擦时,吸管得到电子带负电
D.吸管和餐巾纸摩擦时,吸管失去电子带负电
试题5:
如图所示,一根实验室中常用的橡胶棒与毛皮摩擦后,橡胶棒所带的电荷量约为10-7库仑,然后立即将该橡胶棒接触验电器的金属球,金属箔片张开。下列说法正确的是（ ）

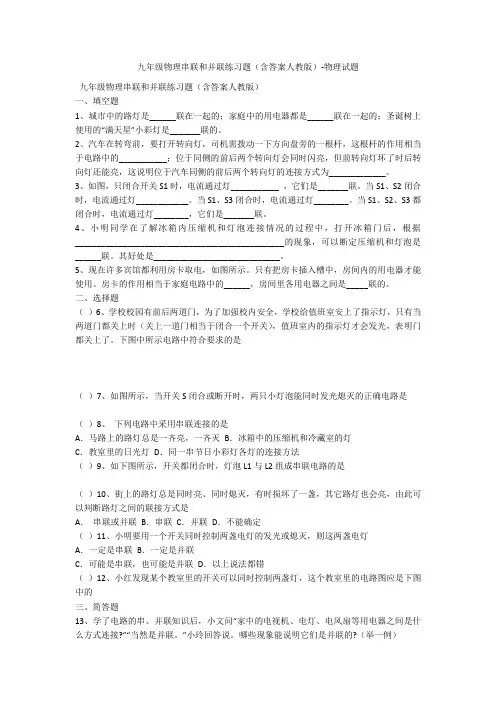

九年级物理串联和并联练习题(含答案人教版)-物理试题
九年级物理串联和并联练习题（含答案人教版）-物理试题
九年级物理串联和并联练习题（含答案人教版）
一、填空题
1、城市中的路灯是______联在一起的；家庭中的用电器都是______联在一起的；圣诞树上使用的“满天星”小彩灯是_______联的。
2、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的___________；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_____________。
3、如图，只闭合开关S1时，电流通过灯___________ ，它们是_______联。当S1、S2闭合时，电流通过灯____________。当S1、S3闭合时，电流通过灯________。当S1、S2、S3都闭合时，电流通过灯________，它们是_______联。
4、小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据________________________________________________的现象，可以断定压缩机和灯泡是______联。其好处是_____________________________。
5、现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的______，房间里各用电器之间是_____联的。
二、选择题
（ ）6、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下图中所示电路中符合要求的是
（ ）7、如图所示，当开关S闭合或断开时，两只小灯泡能同时发光熄灭的正确电路是
（ ）8、 下列电路中采用串联连接的是
A．马路上的路灯总是一齐亮，一齐灭 B．冰箱中的压缩机和冷藏室的灯

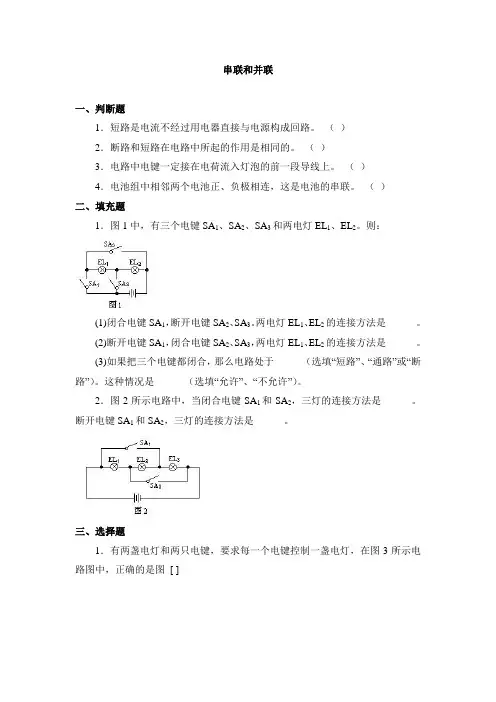

人教版九年级物理第15章第3节《串联和并联》同步练习
串联和并联
一、判断题
1．短路是电流不经过用电器直接与电源构成回路。 （ ）
2．断路和短路在电路中所起的作用是相同的。 （ ）
3．电路中电键一定接在电荷流入灯泡的前一段导线上。 （ ）
4．电池组中相邻两个电池正、负极相连，这是电池的串联。 （ ）
二、填充题
1．图1中，有三个电键SA1、SA2、SA3和两电灯EL1、EL2。则：
(1)闭合电键SA1，断开电键SA2、SA3。两电灯EL1、EL2的连接方法是______。
(2)断开电键SA1，闭合电键SA2、SA3，两电灯EL1、EL2的连接方法是______。
(3)如果把三个电键都闭合，那么电路处于______（选填“短路”、“通路”或“断路”）。这种情况是______（选填“允许”、“不允许”）。
2．图2所示电路中，当闭合电键SA1和SA2，三灯的连接方法是______。断开电键SA1和SA2，三灯的连接方法是______。
三、选择题
1．有两盏电灯和两只电键，要求每一个电键控制一盏电灯，在图3所示电路图中，正确的是图 [ ]
2．在图5所示的四个电路中，符合图4所示的实物接线图的是图 [ ]
四、作图题
用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。
五、实验题
小青同学根据图8的电路图连接实物图（图9），有几根导线接错了，在这两根接错的导线上打“×”，并加以改正。
参考答案
一、1．√ 2．× 3．× 4．√
二、1．(1)串联 (2)并联 (3)短路，不允许 2．并联，串联
三、1．D 2．B
四、略
五、略
人教版九年级物理全一册第十四章 第3节 能量的转化和守恒 同步练习(含答案)
第3节 能量的转化和守恒 同步练习
一、单项选择题
1、有关能源、能源的利用以及能源危机，以下说法正确的是（ ）
A．太阳能是一种无污染的新能源，但大量使用会导致温室效应
B．能源的利用过程实质上是能量的转化和传递过程
C．由于能量是守恒的，所以不会存在能源危机
D．核能的利用会造成放射性污染，所以应该关闭核电站
2、下列有关能量转化和守恒的说法正确的是( )
A．用电器通电工作时，将其他形式的能转化为电能
B．氢氧化钠与盐酸反应是放热反应，该反应将内能转化为化学能
C．植物光合作用合成有机物，说明能量可以创生
D．“既要马儿跑，又要马儿不吃草”违背了能量转化和守恒定律
3、二踢脚(又叫钻天猴)是一种爆竹，燃放时里面的火药发生爆炸并将它推动飞上高空。如图所示是燃放二踢脚的情景，那么燃放二踢脚时主要能的转化有(
)
A．内能→机械能→化学能
B．化学能→内能→机械能
C．化学能→机械能→内能
D．机械能→化学能→内能
4、关于能量和能源，下列说法中正确的是（ ）
A．能量在转化和转移过程中，其总量有可能增加
B．能量在转化和转移过程中，其总量会不断减少
C．能量在转化和转移过程中总量保持不变，故节约能源没有必要
D．能量的转化和转移具有方向性，且现有可利用的能源有限，故必须节约能源
5、下列关于能量转化、转移现象的说法中，错误的是( )
A．电池充电，电能转化为化学能
B．电动机工作，电转化为机械能
C．暖瓶塞被热气弹开，机械能转化为内能
D．用热水袋取暖，内能发生了转移
6、下列关于能源的说法中正确的是（ ）
A．煤、石油是当今人类利用的主要能源，它们是可再生能源
B．天然气是一种清洁的能源，人类可以无尽地开发利用
C．核电站发电的能量转化过程是：核能→内能→机械能→电能
D．热传递改变物体的内能是不同形式的能的相互转化
7、下列有关能量转化或转移的说法中正确的是（ ）
【精品】人教版九年级物理15.3 串联和并联 同步练习3
15.3串联和并联
一、选择题（每题3分 共21分）
1、教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（ ）
A．一定是串联。
B．一定是并联。
C．可能是串联，也可能是并联。
D．无法判断。
２、一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（ ）
A．一定是串联。 B．一定是并联。
C．串联或并联都可以。 D．以上都不对。
３、在如图所示的电路中，灯泡L1和L2的连接方式依次是（ ）
A．并联、并联、并联、串联。
B．串联、串联、并联、串联。
C．并联、串联、并联、串联。
D．串联、并联、并联、串联。
４、图中，每个开关控制一盏灯的正确电路是（ ）
A B C D
５、如下图所示的电路中，3个灯泡始终完好。当开关S断开时，3个灯泡都发光；当开关S闭合时（ ）
A． L1、L2、L3都不亮 B ．L1、L2、L3都亮
C．L2不亮，L1、L3亮 D ．L1、L2不亮，L3亮
６、如图所示电路，开关可以使L1、L2同时发光和熄灭的是（ ）
A、甲、丙 B、乙、丁
C、甲、丁 D、丙、丁
７、图所示电路中，灯、电动机和电铃都并联的电路图是（ ）．
二、填空题（每空1分 共10分）
8、如图所示，当S1、S2断开时，能亮的灯是
，它们是
联的，当S1、S2闭合时，能亮的灯是 ，它们是 联的，当S1闭合，S2断开时，能亮的灯是
。
9、在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．
人教版九年级物理全册：15.3“串联和并联”竞赛辅导练习题(无答案)
人教版九年级物理全册：15.3“串联和并联”竞赛辅导练习题（无答案）
1 / 9
15.3“串联和并联”竞赛辅导练习题
一、选择题
1.由电源、开关、两个规格不同的灯泡和若干导线组成的电路，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（ ）
A. 一定是串联 B. 一定是并联 C. 串联、并联都可以 D. 条件不足，无法判断
2.如图所示的电路，要使两个小灯泡L1 ， L2并联，应（ ）
A. 断开开关S1 ， S2 ， 闭合开关S3 B. 断开开关S1 ， S3 ， 闭合开关S2
C. 断开开关S1 ， 闭合开关S2 ， S3 D. 断开开关S2 ， 闭合开关S1 ， S3
3.在如图所示的电路中，要使灯L1和L2并联，应该（ ）
A. 闭合S1 B. 闭合S2、S3 C. 闭合S1、S2 D. 闭合S1、S3
4.“坐位体前屈测试仪”可以对学生进行身体柔韧性测试．如图所示，测试者向左推动滑块，滑块被推动的距离越大，仪器的示数就越大．某同学设计了四种模拟测试电路，要求闭合开关S后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是（ ）
A. B. C. D.
5.如图所示，当开关闭合后，电路图中两灯泡属于并联的是（ ）
A. B. C. D.
2020年人教版九年级物理上册15.3串联和并联同步练习(含答案) (1)
15.3 串联和并联 同步练习
一、单选题
1．（2019·重庆巴南·期中）某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A． B．
C． D．
2．（2019·福建省福州第一中学期中）某学校地下车库有南北两个进出口，每个进出口处装有感应开关。当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全。下列电路图中，符合要求的是（ ）
A．B．C． D．
3．（2019·福建省福州第一中学期中）如图所示，要使灯泡L1和L2组成并联电路，应（ ）
A．只闭合S2 B．只闭合S3
C．只闭合S1和S3 D．只闭合S2和S3
4．（2020·射阳县第二初级中学月考）某款售水机通过刷卡（闭合“感应”开关S1）或投币（闭合“投币”开关S2）后，再将出水开关S3按下，即可接通供水电机取水。下列简化电路中符合要求的是
A．B．C．D．
5．（2020·广西右江·二模）如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A． B．C． D．
6．（2020·河北南宫·期末）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明．下列简化电路中符合要求的是
A．B．C．D．
7．（2019·西藏日喀则·一模）为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（ ）
A．B．C． D．
8．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是
人教版九年级物理全册同步练习：15.3 串联和并联
第十五章 第3节 串联和并联
一、选择题
1. 如图所示,当开关S闭合时,灯泡L1与L2组成串联电路的是 ( )
2. 下列是小华同学对身边的一些电路进行观察分析后作出的判断,其中不正确的是 ( )
A.厨房中的抽油烟机里装有照明灯和电动机,它们既能同时工作又能单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的
D.一般家庭中都要安装照明灯和其他用电器,使用时互不影响,它们是并联的
3.如图所示电路图中,与所示实物电路对应的是
4.关于串联电路和并联电路,下列说法中正确的是 ( )
A.两灯泡串联在电路中,闭合开关时,离电源正极最近的灯泡先亮
B.马路上的路灯总是同时亮,同时熄灭,它们一定是串联的
C.教室里的电灯是并联连接的
D.若一个开关能同时控制两盏灯,它们一定是串联的
5.如图-2所示电路图中,开关闭合后,两个灯泡串联连接的是 ( )
图-2
6.如图-3所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 ( )
图-3
7.抽油烟机装有照明灯和排气扇。使用中,有时需要它们单独工作,有时需要它们同时工作。如图-4所示的四个电路中,你认为符合上述要求的是 ( )
图-4
8. 如图-5所示是一把既能吹冷风、又能吹热风的电吹风简化电路图,其中M是吹风机,R是电热丝。由电路图可知 ( )
图-5
A.只将开关S1闭合,吹出的是热风
B.M和R是串联在电路中的
C.将S1和S2都闭合,吹出的是热风
D.开关S2可以控制整个电路
二、填空题
9.家中的电灯与电冰箱的连接方式为
;而电灯与控制它的开关的连接方式是 。繁华的城市路口,三只交通信号灯是 联的。
10.串联电路和并联电路是电学中的两种基本电路。通过你的观察,汽车转弯时,同侧前后两个转向灯会同时闪亮、同时熄灭,但其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为 ;如图-6所示,路由器是一种支持有线和无线连接的网络设备,通过后排接口可以同时连接多台电脑,各接口之间是 (选填“串联”或“并联”)的,你的判断依据是 。
