人教版九年级物理全一册《15.3串联和并联》同步练习题(含答案)
第 1 页 共 8 页 人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．很多小区安装了自动售水机，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，刷卡或投币后按“灌装”键接通供水电机取水；光线较暗时“光控”开关自动闭合，接通灯泡提供照明。如图所示，下列电路符合要求的是（ ）
A． B．
C． D．
2．如图所示的电路中，则下列说法中错误的是（ ）
A．S闭合后，L1、L2并联，且都能发光
B．S闭合后，电路将发生短路
C．要想使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光
3．电动自行车电池不能长时间充电，为了保证充电安全，小明设计了如图所示的定时充电器：用定时器手动设置充电时间。若定时器中有电流通过时，充电器将停止充电；反之，可以正常充电。针对该充电器的设计方案，下面说法不正确的是（ ）
A．充电时，定时器在电路中相当于一根导线
B．充电时，指示灯与充电器串联 第 2 页 共 8 页 C．定时器在电路中相当于一个开关
D．停止充电时，充电器处于短路状态
4．下列有关各图的说法，正确的是（ ）
A．如图甲，充电宝给手机电池充电时手机电池相当于电源
B．如图乙，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。在这个过程中，能量转化的顺序为：内能—化学能—机械能
C．如图丙，开关S闭合后，灯L1、L2都不发光
D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电
5．下列操作能使图中的小灯泡L1和L2组成并联电路的是（ ）
A．闭合开关S1、S2和S3 B．只闭合开关S1和S2
C．只闭合开关S1和S3 D．只闭合开关S3
6．小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（ ）
A．一定并联 B．一定串联
C．可能串联 D．无法判断
7．如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。关于此电路的分析，下列说法正确的是（ ）
A．小灯泡和LED灯组成并联电路 第 3 页 共 8 页 B．图中LED右端引脚是正极
C．开关中自由电荷的定向移动方向是从右到左
D．断开开关，将灯座两个接线柱和导线的接法对调，再闭合开关，灯泡不发光
8．有一种自动控制的楼道灯，夜晚天黑之后有声音响时灯亮，白天不论发出多大的声音灯都不亮。这是因为有声音响时声控开关S1闭合，环境光线非常暗时光控开关S2闭合。小明用实验室普通开关模拟声控和光控开关并连接电路，下列电路中可以实现上述楼道灯功能的是（ ）
A． B．
C． D．
9．下列几组生活现象与其蕴含的物理知识，对应完全正确的是（ ）
A．甲图，带正电物体接触验电器金属球，两箔片因得到正电荷互相排斥张开
B．乙图，油罐车尾部拖着的铁链能把油罐车所带静电导入大地，从而防止静电危害
C．丙图，利用充电器给充电宝充电过程中，充电宝相当于简单电路中的电源
D．丁图，马路上的路灯总是同时亮同时灭，因为它们串联在同一电路中
10．如图所示是一种由小灯泡和电铃组成的声光报警电路，各元件均能正常工作。下列现象描述正确的是（ ） 第 4 页 共 8 页
A．只闭合时，电铃与小灯泡并联
B．只闭合时，小灯泡发光，电铃不响
C．同时闭合和，电铃与小灯泡并联
D．同时闭合和，小灯泡亮，电铃不响
二、填空题
11．家中的电灯与电冰箱的连接方式为 ；而电灯与控制它的开关的连接方式是 ，繁华的城市路口，三只交通信号灯是 联的。
12．如图所示， 只闭合开关 时， 电阻R1、R2组成串联电路， 若断开开关S1，闭合开关S2、S3时， 电阻R1、R2组成 （选填“串联”或“并联”）电路， 该电路中如果同时闭合开关S1、S3， 则会造成电源 （选填“断路”或“短路”）。
13．两个灯泡串联时，电流路径有 条，当一个灯泡损坏不亮时，另一个灯泡将 （填“亮”或“不亮”）；两个灯泡并联，接通电路后，当一个灯泡损坏不亮时，另一个灯泡 （填“一定不亮”或“可能不亮”）．
14．电路的连接有两种最基本的方式，把用电器逐个顺次连接起来的电路，叫做 电路；把用电器并列地连接起来的电路，叫做 电路．
15．二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是 (填“串联”或“并联”)；当开关S闭合后，L2 (填“亮”或“不亮”)． 1S1S1S2S1S2S 第 5 页 共 8 页
三、作图题
16．如图所示，用笔画线代替导线，将图中元件连接成电路.要求：滑动变阻器控制电路中的电流，电压表测量灯泡两端的电压（量程选择不作要求）.
( )
四、实验题
17．在“连接串联电路”的实验中，实验实物图如图甲所示。
（1）在连接如图甲电路的过程中，下列几点要求中没有必要的是 ；
A．连接完毕对照电路图仔细检查电路，确认无误再闭合开关
B．按照电路图连接电路的过程中，开关应是断开的
C．每处接线必须接牢
D．必须从电池的正极开始依次连接开关S、L1、L2、电池负极
（2）如图乙所示，若要将该电路组成并联电路，小张需要把导线b的另一端接到电路中的 （填下列选 第 6 页 共 8 页 项）。
A．A点
B．C点
C．E点
D．F点
18．学习了串、并联电路后，小华想探究串、并联电路的工作特点，小华按照如图甲、乙所示的电路分别用导线把各元件正确连接起来。
（1）在连接电路时，开关应该处于 状态；
（2）如图甲所示电路，闭合开关两灯都正常发光，小华取下L1，发现L2 （选填“熄灭”或“还亮”），接着小华将L1接好，取下L2，观察L1的发光情况，于是得出结论：在串联电路中各用电器 （选填“相互”或“互不”）影响；
（3）如图乙所示的电路中，为了探究开关S1的作用，在观察灯泡发光情况时，她应该 ；
A．同时观察两个支路上的灯泡
B．只观察S1所在支路上的灯泡
C．只观察S2所在支路上的灯泡
（4）小刚连接了一个两只灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法是 。
五、计算题
19．如图所示，回答下列问题： 第 7 页 共 8 页
（1）V1、V2分别测量的是哪个灯泡的电压？
（2）若V1的读数是2V，V2的读数是6V，则电源电压是多少V？
（3）两表应分别接什么量程的接线柱？
20．在如图所示的电路中，已知电流表A的读数是3A，流过L1的电流是流过L2的电流的2倍．求：
（1） 电流过L1、L2的电流分别是多大？
（2）两表分别应取多大的量程？
参考答案
1．A
2．A
3．A
4．C
5．C
6．A
7．C
8．A
9．B
10．D
11． 并联 串联 并
12． S1 并联 短路
13． 一 不亮 可能不亮
14． 串联 并联
15． 并联 不亮 第 8 页 共 8 页 16．
17． D D
18． 断开 熄灭 相互 A 取下一只灯泡，观察另一只灯泡是否发光
19．（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
20．（1）2A 1A （2）都应选择0～3A的量程

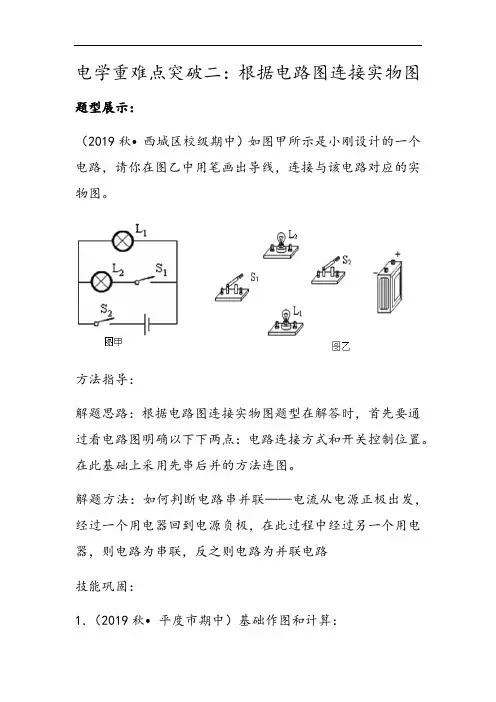

初中物理人教版九年级全一册15.3串联和并联专题练习根据电路图连接实物图
电学重难点突破二：根据电路图连接实物图
题型展示：
（2019秋•西城区校级期中）如图甲所示是小刚设计的一个电路，请你在图乙中用笔画出导线，连接与该电路对应的实物图。
方法指导：
解题思路：根据电路图连接实物图题型在解答时，首先要通过看电路图明确以下下两点：电路连接方式和开关控制位置。在此基础上采用先串后并的方法连图。
解题方法：如何判断电路串并联——电流从电源正极出发，经过一个用电器回到电源负极，在此过程中经过另一个用电器，则电路为串联，反之则电路为并联电路
技能巩固：
1．（2019秋•平度市期中）基础作图和计算：
根据如图甲所示的电路图，连接乙图的实物图。
2．（2019秋•西城区校级期中）如图甲所示是小刚设计的一个电路，请你在图乙中用笔画出导线，连接与该电路对应的实物图。
3．（2019秋•金牛区校级期中）你根据图甲这个电路图，将图乙所示的实验元件用导线连接好。
4．（2019秋•锦江区校级期中）根据电路图画实物图。
5．（2019秋•大丰区期中）根据电路图连接好实物图。
6．（2019秋•红安县期中）根据电路图连接实物图。
7．（2019秋•陈仓区期中）根据电路图连接实物图
8．（2019秋•李沧区期中）根据甲图所示的电路图，连接乙图的实物图。
9．（2019秋•同安区校级期中）根据如图甲所示的电路图将实物图乙连接完整，用笔画线代替导线。
10．（2019秋•泰安期中）根据电路图连接实物图（连接线不得交叉）
11．（2019秋•江城区校级月考）按照如图甲所示的电路图将图乙实物元件连成电路。
12．（2019秋•石狮市月考）如图把电路图转化成实物图。
13．（2019秋•凤凰县月考）按照图所示的电路图，将图中各个元件连接起来。
14．（2019秋•管城区校级月考）根据电路图连接实物图
15．（2019秋•龙亭区月考）按照电路图，分别将实物图中的各元件用笔画线表示导线连接起来

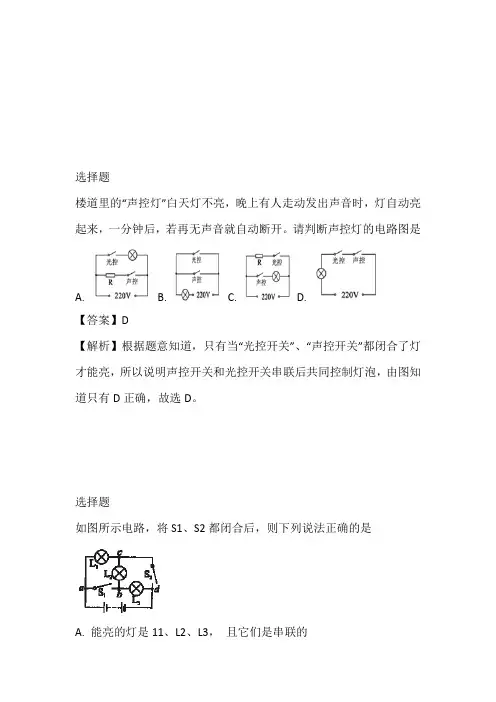

2023届初三物理全册：15.3“串联和并联”质量检测考试完整版(人教版)
选择题
楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A. B. C. D.
【答案】D
【解析】根据题意知道，只有当“光控开关”、“声控开关”都闭合了灯才能亮，所以说明声控开关和光控开关串联后共同控制灯泡，由图知道只有D正确，故选D。
选择题
如图所示电路，将S1、S2都闭合后，则下列说法正确的是
A. 能亮的灯是11、L2、L3， 且它们是串联的 B. 能亮的灯是L1、L2、L3， 且它们是并联的
C. 只有灯L1发光，因为闭合开关S1后，灯12、L3被短路
D. 电源被短路
【答案】B
【解析】
如图所示电路，将S1、S2都闭合后，能亮的灯是L1、L2、L3，且它们是并联的。所以选B.
选择题
下列有关电现象的四幅图中说法正确的是
A. 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B. 闭合电路中电流总是从电源正极流向负极
C. 图中两个小灯泡属于同一条干路，是串联关系 D. 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
【答案】D
【解析】
玻璃棒和丝绸摩擦时，玻璃由于失去电子而带正电，丝绸因为得到多余电子而带等量的负电，故A错误；闭合电路中，在电源的外部，电流从电源正极经用电器流向负极，而电源内部是从电源负极流向正极，故B错误；由C图知道电路有两条路径，两灯泡并列连接，是并联关系，故C错误；三孔插座上方插孔内导线与大地相连，是为了避免用电器外壳带电对人造成伤害，故D正确，故选D。
选择题
如图所示,电源电压一定,关于电路的工作情况,下列说法正确的是
A. 只闭合S1时,两只灯泡是串联的
B. 若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大 C. 若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏
D. 若灯L1被短路,闭合S1、S2后,则灯L1不亮,灯L2亮,电流表损坏
15.3串联-并联电路识别练习题
1 串联电路和并联电路
一、选择题：
2、如图所示,要使灯泡L1、L2并联在电路中,则三个开关的断开、闭合情况是（ )
A．S1、S3闭合，S2断开 B．S2、S3闭合,S1断开
C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开
(2） （3） （4） （5）
3、如图所示电路，要使灯泡L1和L2组成串联电路，应该（ )
A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3
4、如图所示的电路中,使两盏灯都有电流流过的操作是（ ）
A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S1
5、如图所示电路,要使灯泡L1和L2组成并联电路,应该( ）
A．只闭合S3 B．只闭合S1 C．同时闭合S1 和S2 D．同时闭合S2 和S3
8、对如图所示电路的分析，错误的是（ ）
A．当断开Sl、S2，闭合S3时，R1与R2为串联
B．当断开S3，闭合S1、S2时，R1与R2为并联
C．当断开S1，闭合S2、S3时，R1与R2为串联
D．只要同时闭合Sl、S3，就会出现短路现象
9、如图所示的电路中( ）
A．若S1、S2和S3都闭合时，则L1和L2并联
B．若S1、S2和S3都闭合时，则L1和L2串联
C．若S1断开、S2和S3闭合时，则L1和L2串联
D．若S2断开、S1和S3闭合时,则L1和L2并联
10、分析图中各开关的断开与闭合所形成的电路情况，正确的是（ ）
A．只闭合S2、S3时，灯L1、L2串联
B．只闭合S1时，灯L1、L2串联
C．只闭合S1、S2时，灯L1亮L2不亮
D．同时闭合S1、S2、S3时，灯L1、L2并联
11、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
人教版九年级物理全册：15.3“串联和并联”能力提升练习题.docx
人教版九年级物理全册：15.3“串联和并联”能力提升练习题
姓名: _______ 班级: ______________ 成绩: ______________
一、单选题
1.在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接
方式（ ）
3 .下列电路连接没有错误的是
4 .在如图所示的电路中，正确的说法是（ ）
A. 闭合S1,断开S2, L1发光，L2不发光
B. 闭合SI、S2, LI、L2都不发光
C. SI、S2都断开，LI、L2都不发光
D. 闭合S2,断开SI, LI、L2都不发光
5 .如图所示的电路图中，下列说法正确的是（ ） A.—定是串联 B.―定是并联
C.可能是串联，也可能是并联 D.无法判断
2 •下列器件中，通常情况下属于构成一个完整的电路所必须的器件是（
A.电压表 B.电能表 C.电源 ）
D.电流表 D.电路允许同时闭合SI、S2
6 .环保越来越被人们重视，电动公交车也由此进入人们的视野，它的动力源于电动机，若前、后两门（相当
于电路开关）中任意一个门没有关闭好，电动公交车都无法行驶.图所示的四个电路中符合要求的是
7 .图所示的四个电路中，闭合开关S,三盏灯都能发光。若其中任意一盏灯的灯丝烧断，其它两盏灯仍然发
光的，一定是电路图（ ）
8 .新型公交车后门两侧扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，有的驾驶台上的指 示灯亮起来，有的驾驶台上有铃声响起，提醒司机有乘客要下车.聪明的睿睿想，如果指示灯亮起的同时，铃声响 起来，可以更好地提醒司机，于是就动脑设计了符合要求的电路.下图中符合要求的电路是 A.断开SI, L1通路，L2短路
B.断开SI、S3,闭合S2, LI、L2组成并联电路
C.断开S2,闭合S1、S3, 只有L2发光 A. L®—Gr 闭合S2、S3,
9.小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。他想：能不能在晚上没有行人通过时, 路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开 关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。小明利用这两种开关设计了一个“聪明”的电路:
人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习(包含答案)
人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习（包含答案）
1 / 14 人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习
一、单选题
1.有L1和L2两只灯泡串联在电路中，闭合开关后，发现L1很亮，L2很暗。下列判断正确的是（ ）
A. 通过灯L1的电流较大 B. 通过灯L1和L2的电流相等
C. 通过灯L2的电流较大 D. 无法判断通过两灯的电流大小
2.下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是（ ）
A. 串联电路中灯泡较亮的电流更大
B. 并联电路的总电压等于各支路两端电压之和
C. 两个灯泡通过的电流相等，它们之间一定是串联
D. 并联电路支路中的电流等于干路中的电流减去其它支路电流
3.家庭电路中工作的用电器越多，则（ ）
A. 电路总电阻变大 B. 电路总功率变小 C. 总电压变小 D. 总电流变大
4.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A. 将电源两极对调，再次测量A、B、C三处的电流
B. 改变开关S的位置，再次测量A、B、C三处的电流
C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D. 换用不同规格的灯泡，再次测量A、B、C三处的电流
5.在图所示的电路中，电源电压不变，电阻R1大于R2。闭合电键后，通过R1的电流I1与通过R2的电流I2的关系是（ ）
A. I1＞I2 B. I1＝I2 C. I1＜I2 D. 均有可能
人教版九年级物理上册《串联和并联》同步练习
《串联和并联》同步练习
1．教室里的日光灯是
联的，街道上的路灯是
联的。
2．街道上的路灯同时发光同时熄灭，据此 （填“能”或“不能”）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为 联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为 联（填“串”或“并”）。
3．经常用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，它们是 联。家庭中的电灯、电冰箱、电视机等家用电器是 联在电路中的。
4.汽车在转弯前，司机拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时。另一个仍能正常工作，这两个转向灯在电路中的连接方式为____________，转向杆相当干电路中的____________。
5.如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示。当开关 时，灭蚊拍只起到灭蚊作用；当开关 时，灭蚊拍同时起到灭蚊和照明作用。
6.如图所示电路，要使灯L1、L2串联，则应闭合开关 ，断开开关 ；要使灯L1、L2并联，则应闭合开关 ，断开开关 ；绝对不能同时闭合开关 。
7. 如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，指示灯亮，提醒司机有人要下车。图中符合要求的电路是 （ ）
A B C D
8. 电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是
（ ） 灭蚊网
灯
甲 乙
9. 某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
15.3串联和并联练习题及答案
15.3串联和并联
一、选择题（每题3分 共21分）
1、教室里有4盏电灯；去掉其中任意一盏灯泡；另外三盏电灯都能继续发光；则这4盏灯（ ）
A．一定是串联。
B．一定是并联。
C．可能是串联；也可能是并联。
D．无法判断。 ２、一个开关；能同时控制三个灯泡；则这三个灯泡的连接方式为（ ）
A．一定是串联。 B．一定是并联。
C．串联或并联都可以。 D．以上都不对。
３、在如图所示的电路中；灯泡L1和L2的连接方式依次是（ ）
A．并联、并联、并联、串联。
B．串联、串联、并联、串联。
C．并联、串联、并联、串联。
D．串联、并联、并联、串联。
４、图中；每个开关控制一盏灯的正确电路是（ ）
A B C D
５、如下图所示的电路中；3个灯泡始终完好。当开关S断开时；3个灯泡都发光；当开关S闭合时（ ）
A． L1、L2、L3都不亮 B ．L1、L2、L3都亮
C．L2不亮；L1、L3亮 D ．L1、L2不亮；L3亮
６、如图所示电路；开关可以使L1、L2同时发光和熄灭的是（ ）
A、甲、丙 B、乙、丁
C、甲、丁 D、丙、丁
７、图所示电路中；灯、电动机和电铃都并联的电路图是（ ）．
二、填空题（每空1分 共10分）
8、如图所示；当S1、S2断开时；能亮的灯是
；它们是
联的；当S1、S2闭合时；能亮的灯是 ；它们是 联的；当S1闭合；S2断开时；能亮的灯是
。
新*课标*第*一*网
9、在组成串联电路和并联电路的实验中；连接电路前；先要________________；电路的连接要按照________进行；连接电路时；开关要跟所控制的用电器________；且开关应该是________的；为防止因电路连错而损坏实验器材；要经________后再闭合开关进行观察．
九年级物理串联和并联(专题训练)【六大题型】(解析版)
15.3串联和并联（专题训练）【六大题型】
【题型1串、并联电路的概念与辨别】.................................................................................................................1
【题型2串、并联电路的设计与应用】.................................................................................................................6
【题型3电路的基本连接方式】...........................................................................................................................12
【题型4根据实物图画电路图】...........................................................................................................................18
【题型5实物的电路连接】...................................................................................................................................23
【题型6等效电路】...............................................................................................................................................31
人教版九年级物理第十五章电流和电路第三节串联和并联同步练习 含答案
1 / 5 人教版九年级物理第十五章电流和电路第三节串联和并联同步练习 含答案
知识点一串联和并联
1.下列电路中,属于并联电路的是（ ）
2.如图所示,闭合开关后,甲图中的两盏灯是＿＿＿＿联的;乙图中的两盏灯是＿＿＿＿联的;丙图中的两盏灯是＿＿＿＿联的;丁图中的两盏灯是＿＿＿＿联的
知识点二串、并联电路特点
3.(巴中中考)小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均发光,拧下其中一只灯泡,另只灯泡仍发光,则符合要求的电路是( )
4.如图所示的电路中,若L2的灯丝断了,而电路其他部分完好,则开关S闭合后( )
A.L1发光,L2不发光 B.L1不发光,L2发光 C.L1和L2都发光 D.L1和L2都不发光
知识点三连接串联电路和并联电路 2 / 5 5.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路
6.如图所示,请用笔画线代替导线,根据电路图连接
7.如图所示的实物连接图中,两灯应为并联,请在错处打并在原图上加以改正(仅能改动一根线)
8.请在图中用笔画线代替导线连接电路.要求:两盏灯泡并联,开关S同时控制两盏灯泡
知识点四生活中的电路
9.每天课间操开始时,各教室的广播同时响起音乐声,各教室的广播连接方式是( )
A.串联 3 / 5 B.并联
C.串联和并联都有可能
D.无法确定
10.为庆祝建国70周年,今年9月27日到10月31日重庆上演了“祖国万岁灯光秀,江北嘴数百万颗灯珠组成的玻璃幕墙上演“十屏联动”,画面宏大色彩丰富,非常具有视觉冲击力,控制灯的开关和灯之间的连接方式是＿＿＿＿两个不同墙面上的灯之间的连接方式是＿＿＿＿(两空均选填“串联”或“并联”)
分级训练
11.如图所示,开关S的作用是( )
专题15.3串联和并联(解析版)
专题15.3串连和并联(分析版)
九年级第十五章《电流和电路》
15.3 串连和并联
班级： 姓名： 学号： 分数：
一．选择题（共 15 小题）
1．（ 2019?阜新） 学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关
时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中切合要求的电路图是（ ）
A． B． C． D．
【答案】 D 。
【分析】经剖析可知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，电铃接在干
路中，由选项可知， D 切合题意。
2．（ 2019?巴中） 小明设计了一个电路，开关断开两灯都不亮，开封闭合两灯均发光，拧下此中一只灯泡，另一只
灯泡仍发光，则切合要求的电路是（ ）
A． B． C． D．
【答案】 C。【
分析】由题意可知，开封闭合两灯均发光，拧下此中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，
所以两灯应并联，故 AD 错误；
开关断开两灯都不亮，开封闭合两灯均发光，则开关位于干路，故 B 错误、 C 正确。
3．（ 2019?广西） 如下图，某一型号的锁设置了三种翻开方式：密码（ S1），特定指纹（ S2）或应急钥匙（ S3），三
者都能够独自使电动机 M 工作而翻开门领，以下电路设计切合要求的是（ ）
A． B． C． D．
【答案】 D 。
【分析】由题意可知，密码（ S1）、特定指纹（ S2）、应急钥匙（ S3）是三个开关，三者都能够独自使电动机 M 工作
1 专题15.3串连和并联(分析版)
而翻开门锁，
所以，开关 S1、S2、S3 为并联，且电动机 M 位于干路，由各选项电路图可知，选项 D 切合要求， ABC 不切合要求。
4．（ 2019?随州） 随州市洛阳镇洛畈村在自来水开通以前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水
