微电子制造工艺Ch-3
微电子工艺扫盲课程
））））））））
Warning and explanation：文中所引用图片均来自于互联网和中科院半导体所官方网站。本人只是用于讲解知识所用，并未用于商业获利行为。产生任何法律纠纷均与我无关。请勿盗链文中的图片，后果自负！
介货就是硅
微电子制造工艺在微电子整体产业中处于中游阶段（上游是电路设计，下游是封装测试）。一个芯片的制造能否达到设计要求，与制造工艺有很大的关系，因此有必要对工艺线的流程为大家说明讲清楚。我们手中使用的mobilephone，camera，ipad内部电路板上焊接的形状各异外形诡异的小芯片都是如何造出来？想必大家都是有兴趣知道的。即使没有电子工程的基础，通过我的讲解也是可以，你对这个最精密自动化程度最高的行业有一个清晰的轮廓。
IC（integrate circuit）的制造分为前工序和后工序。
前工序:IC制造工程中，晶圆光刻的工艺（即所谓流片），被称为前工序，这是IC制造的最要害技术。
后工序:晶圆流片后，其切割、封装等工序被称为后工序。
我们所要了解的就是前工序的内容，打蛇打七寸，直入要害。
首先，光刻过程的操作流程为：
衬底氧化—涂胶—光刻机曝光—显影烘干—刻蚀—清洗干燥—离子注入（等离子刻蚀、金属淀积）—去胶。
其中最费钱的一步大家知道是什么吗？
光刻机曝光。流片光刻的费用约占到总体花费的40%左右。很多研究机构或者高校做芯片设计只是通过软件模拟一下，由此就以这些数据写论文，很少有经费可以去流片测试。况且一个可以投产的芯片并不是一次流片就能成功的，通常情况下需要四次甚至更多次数。以西电微电子学院的军用RFID为例，流片次数已过4次，电路尺寸逐步达到设计标准。军用研发经费充足，不计成本，不过半导体产业高投入的现状可见一斑。
现在通过图片讲解对各部工序逐一讲解：
）））））））））．
））））））））
1.氧化
先看一个简单的化学方程式
微电子制造工艺技术试卷
1 2015-2016第二学期《微电子制造工艺技术》考查卷
班级_________姓名_________学号_____成绩______
一、 名词解释（共25分）：
1．请阐述摩尔定律的内容。(4分）
2．请对如下英文缩写给出简要解释：（每空3分）
IC:
SSI:
MSI:
LSI:
VLSI:
ULSI:
GSI:
2 二、 简答题（每题5分，共25 分）：
1、半导体工业由那几部分构成？
2、物质的状态分为几种？分别是什么？
3、晶体缺陷主要有几种？
4、请描述热处理的工艺过程?
3
5、光刻的目的是什么?
三、 简述题（每题15分，共30 分）：
1、请描述光刻的工艺流程。
2、防止人员污染的措施有哪些？
4 四、 计算题（ 20 分）：
假设晶元生产良品率90%，晶圆电测良品率70%，晶圆封装测试良品率92%，请计算晶圆整体良品率。
5 2015-2016第二学期《微电子制造工艺技术》考查卷答案
一、名词解释（共25分）：
3．答：摩尔定律：芯片上所集成的晶体管的数目，每隔18个月翻一番。(4分）
4．请对如下英文缩写给出简要解释：（每空3分）
IC:集成电路
SSI:小规模集成电路
MSI:中规模集成电路
LSI:大规模集成电路
VLSI:超大规模集成电路
ULSI:特大规模集成电路
GSI:巨大规模集成电路
二、简答题（每题5分，共25 分）：
1、半导体工业包括材料供应商、电路设计、芯片制造和半导体工业设备及化学品供应商。
2、物质有4种状态：固态、液态、气态和等离子态。

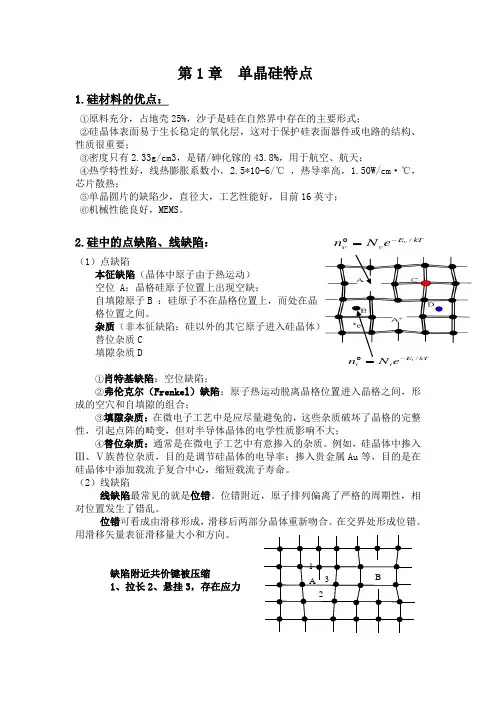

3、晶体缺陷主要有点缺陷、位错、层错、微缺陷。
4、热处理是简单地讲晶圆加热或冷却来达到特定结果的工艺过程。
5、光刻的目的：在半导体基片表面，用图形复印和腐蚀的办法制备出呵护要求的薄膜图形，以实现选择扩散或注入、金属膜不限或表面钝化等目的。 6 三、简述题（每题15分，共30 分）：
