中望CAD教程
中望CAD 2010的主要功能
中望CAD是完全拥有自主知识产权、基于微软视窗操作系统的通用CAD绘图软件。主要用于二维制图，兼有部分三维功能，被广泛应用于建筑、装饰、电子、机械、模具、汽车、造船等各领域，成为企业CAD正版化的最佳解决方案。中望CAD的主要功能：
1. 绘图功能
用户可以通过输入命令及参数、单击工具按钮或执行菜单命令等方法来绘制各种图形，中望CAD会根据命令的具体情况给出相应的提示和可供选择的选项。
2. 编辑功能
中望CAD提供各种方式让用户对单一或一组图形进行修改，可进行移动、复制、旋转、镜像等操作。用户还可以改变图形的颜色、线宽等特性。熟练掌握编辑命令的运用，可以成倍地提高绘图的速度。
3. 打印输出功能
中望CAD具有打印及输出各种格式的图形文件的功能，可以调整打印或输出图形的比例、颜色等特征。中望CAD支持大多数的绘图仪和打印机，并具有极好的打印效果。
4. 三维功能
中望CAD专业版提供有三维绘图功能，可用多种方法按尺寸精确绘制三维实体，生成三维真实感图形，支持动态观察三维对象。
5. 高级扩展功能
中望CAD作为一个绘图平台，提供了四种二次开发接口：LISP、VBA、SDS、ZRX，用户可以根据自己的需要定制特有的功能。同时对于用户已有的二次开发程序，可以轻松移植到中望CAD上来。
中望CAD 2010工作界面
中望CAD 2010简体中文版的工作界面如图1-10所示，主要包括有：标题栏、下拉菜单、绘图区、工具栏、命令栏、状态栏、属性栏等部分。和其它应用程序一样，用户可以根据需要安排工作界面。
标题栏：显示软件名称和当前图形文件名。与Windows标准窗口一致，可以利用右上角的按钮将窗口最小化、最大化或关闭。
下拉菜单：单击界面上方的菜单，会弹出该菜单对应的下拉菜单，在下拉菜单中几乎包含了中望CAD所具有的所有的命令及功能选项，单击需要执行操作的相应选项，就会执行该项操作
工具栏：工具栏按类别包含了不同功能的图标按钮，用户只需单击某个按钮即可执行相应的操作。在工具栏上点击鼠标右键，可以调整工具栏显示的状态。
命令栏：命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的时候，表明软件等待用户输入命令。当软件处于命令执行过程中，命令栏中显示各种操作提示。用户在绘图的整个过程中，要密切留意命令栏中的提示内容。
中望CAD 命令执行方式
在中望CAD中，命令的执行方式有多种，例如可以通过按工具栏上的命令按钮或下拉菜单等。当用户在绘图的时候，应根据视距情况选择最佳的命令执行方式，提高工作效率。
以键盘方式执行：通过键盘方式执行命令是最常用的一种绘图方法，当用户要使用某个工具进行绘图时，只需在命令行中输入该工具的命令形式，然后根据提示一步一步完成绘图即可。中望CAD提供动态输入的功能，在状态栏中按下“动态输入”的按钮后，键盘输入的内容会显示在十字光标附近。
以命令按钮的方式执行：在工具栏上选择要执行命令对应的工具按钮，然后按照提示完成绘图工作。
以菜单命令的方式执行：通过选择下拉菜单中的相应命令来执行命令，执行过程与上面两种方式相同。中望CAD同时提供鼠标右键快捷菜单，在快捷菜单中会根据绘图的状态提示一些常用的命令。
退出正在执行的命令：中望CAD可随时退出正在执行的命令。当执行某命令后，可按“Esc”键退出该命令，也可按“Enter”键结束某些操作命令。注意，有的操作要按多次才能退出。
重复执行上一次操作命令：当结束了某个操作命令后，若要再一次执行该命令，可以按“Enter”键或空格键来重复上一次的命令。上下方向键可以翻阅前面执行的数个命令，然后选择执行。
取消已执行的命令：绘图中出现错误，要取消前次的命令，可以使用Undo命令，或点击工具栏中的 按钮，可回到前一步或几步的状态。
恢复已撤消的命令：当撤消了命令后，又想恢复已撤消的命令，可以使用Redo命令或点击工具栏中的 按钮来恢复。
使用透明命令：中望CAD中有些命令可以插入到另一条命令的期间执行，如当前在使用Line命令绘制直线的时候，可以同时使用Zoom命令放大或缩小视图范围，这样的命令成为透明命令。只有少数命令为透明命令，在使用透明命令时，必须在命令前加一个单引号“’”，中望CAD才能识别到。
中望_CAD2010_标准教程1(1)
中望 CAD2010
标准教程
编著：何倩玲 冯强 蔡奕武 杜涛 贺蜀山
广州中望龙腾软件股份有限公司
内容提要
本书是按最新推出的中望 CAD 软件 2010 版编写，本书主要是讲授中望 CAD 软件的使
用，让读者轻松学习怎样使用各种命令来完成一个设计过程，熟练掌握中望 CAD 软件的操
作流程与方法。在推进软件正版化中，本书也是国家 CAD 正版化推荐教材。
该书每章均附有该章小结及练习。小结是这一章内容的概括归纳和实践经验总结，并
指出了初学者经常出现的问题，对读者学习有很大帮助；练习题目丰富，便于读者掌握。
书中提供了典型操作举例，讲述了操作的全过程。附录部分收集了实用资料。
本书适合具备计算机基础知识的工程师、设计师、高校学生以及其他对中望 CAD 软件
感兴趣的读者。只要具有中学文化基础，都可用本教材来学习中望 CAD 软件。
本书主要讲述的内容有：中望 CAD 基础知识；中望 CAD 的绘图、编辑命令；绘图环境
设置、显示控制；文本书写、尺寸标注；图块与属性的使用；数据交换；打印与规划图纸；
三维绘图；中望 CAD 用户化等知识。
本书可作为各高等院校、高工专、高职的 CAD 教材，也可作为工程技术人员培训或自
学的参考书。 前 言
中望 CAD 软件是国内自主开发的 CAD 软件，自推出以来，深受广大用户的欢迎，并在
广大用户的支持下得以不断改进和完善，其软件使用普及程度逐年提高。
中望 CAD 主要用于二维制图，兼有基础三维功能，被广泛应用于制造业和工程设计各
大领域。中望 CAD 的操作界面、操作习惯、命令、快捷键等都与 AutoCAD 保持一致，可以
让设计师轻松上手，无需重新学习；同时，中望 CAD 直接采用 DWG 作为内部工作文件，完
全兼容 AutoCAD2.5—2009 所有文件格式，让图纸交互畅通无阻。
从 2004 年起，中望就开始走出国门，开创国产 CAD 出口海外的先河，并且不断取得
中望CAD绘图培训教程
中望CAD绘图培训教程
中望CAD绘图培训教程

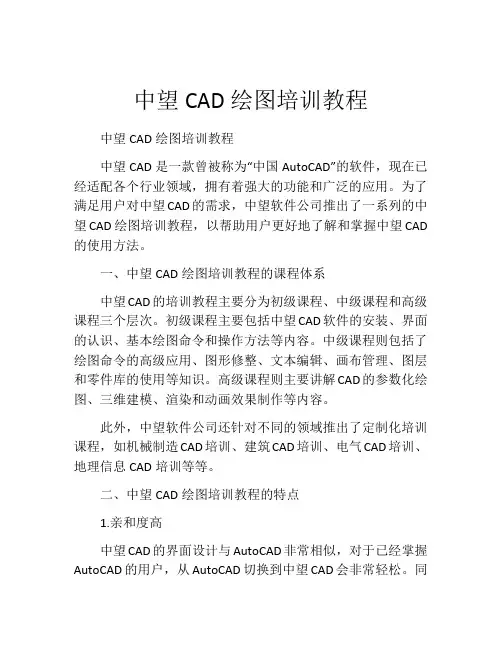

中望CAD是一款曾被称为“中国AutoCAD”的软件，现在已经适配各个行业领域，拥有着强大的功能和广泛的应用。为了满足用户对中望CAD的需求，中望软件公司推出了一系列的中望CAD绘图培训教程，以帮助用户更好地了解和掌握中望CAD的使用方法。
一、中望CAD绘图培训教程的课程体系
中望CAD的培训教程主要分为初级课程、中级课程和高级课程三个层次。初级课程主要包括中望CAD软件的安装、界面的认识、基本绘图命令和操作方法等内容。中级课程则包括了绘图命令的高级应用、图形修整、文本编辑、画布管理、图层和零件库的使用等知识。高级课程则主要讲解CAD的参数化绘图、三维建模、渲染和动画效果制作等内容。
此外，中望软件公司还针对不同的领域推出了定制化培训课程，如机械制造CAD培训、建筑CAD培训、电气CAD培训、地理信息CAD培训等等。
二、中望CAD绘图培训教程的特点
1.亲和度高
中望CAD的界面设计与AutoCAD非常相似，对于已经掌握AutoCAD的用户，从AutoCAD切换到中望CAD会非常轻松。同时，中望CAD培训教程的讲师也具有很高的专业水平和亲和力，能够很好地解决学员们的疑问和困惑。
2.系统性强
中望CAD绘图培训教程的课程内容非常系统化，每个培训环节都非常重视，能够为学员提供非常全面的知识。无论是初学者还是有一定绘图经验的用户，都能够从中望CAD的培训课程中受益匪浅。
3.实战性强
中望CAD绘图培训教程除了讲解理论知识之外，还会通过实际案例的演练提高学员的操作技巧和实际应用水平。培训机构会提供一些实践项目，让学员们将所学知识应用到实际的绘图项目中去。这样的教学模式不仅能够提高学员的学习兴趣，还可以让他们更好地掌握与应用中望CAD的技能。
三、中望CAD绘图培训教程的优势
1.价格低廉
与在大城市找个中望CAD培训机构相比，学习中望CAD绘图培训教程的成本相对较低。中望CAD绘图培训教程主要采用在线或视频课程的形式进行培训，相对于上课期间的交通、住宿等费用，价格相对较低，更加便捷、经济。
第1章 中望CAD应用基础.pdf
学 无 止 境
第1章 中望CAD 2010应用基础
本章要点
◼ 中望CAD 2010安装 ◼ 软件工作界面 ◼ 命令执行方式 本章将介绍中望CAD 2010的最基本使用操作方法，包括软件的安装、启动、界面等内容。若读者曾经使用过CAD软件，可跳过这章内容。
1．1中望CAD 2010的主要功能
中望CAD是完全拥有自主知识产权、基于微软视窗操作系统的通用CAD绘图软件。主要用于二维制图，兼有部分三维功能，被广泛应用于建筑、装饰、电子、机械、模具、汽车、造船等各领域，成为企业CAD正版化的最佳解决方案。中望CAD的主要功能： 1. 绘图功能 用户可以通过输入命令及参数、单击工具按钮或执行菜单命令等方法来绘制各种图形，中望CAD会根据命令的具体情况给出相应的提示和可供选择的选项。 2. 编辑功能 中望CAD提供各种方式让用户对单一或一组图形进行修改，可进行移动、复制、旋转、镜像等操作。用户还可以改变图形的颜色、线宽等特性。熟练掌握编辑命令的运用，可以成倍地提高绘图的速度。 3. 打印输出功能 中望CAD具有打印及输出各种格式的图形文件的功能，可以调整打印或输出图形的比例、颜色等特征。中望CAD支持大多数的绘图仪和打印机，并具有极好的打印效果。 4. 三维功能 中望CAD专业版提供有三维绘图功能，可用多种方法按尺寸精确绘制三维实体，生成三维真实感图形，支持动态观察三维对象。 5. 高级扩展功能 中望CAD作为一个绘图平台，提供了四种二次开发接口：LISP、VBA、SDS、ZRX，用户可以根据自己的需要定制特有的功能。同时对于用户已有的二次开发程序，可以轻松移植到中望CAD上来。 学 无 止 境
1．2中望CAD 2010的软硬件要求 在安装和运行ZWCAD的时候，软件和硬件必须达到以下要求：
硬件与软件 要求
处理器 Pentium III 800 MHz或更高
内存 512 MB（推荐）
显示器 1024 x 768 VGA 真彩色（最低要求） 硬盘 350 MB
中望CAD 2017-安装教程
第 1 页 共 6 页 中望CAD 2017-安装教程
安装步骤：
1.鼠标右键解压到“ZWCAD 2017”
2.双击打开【Setup】文件夹
3.选中ZWCAD_2017_SP1.3_CHS_Win_64bit，鼠标右击选择“以管理员身份运行”
4.点击“安装” 第 2 页 共 6 页
5.点击“下一步” 第 3 页 共 6 页 6.勾选我接受许可协议中的条款，点击“下一步”
7.选择软件安装路径，点击“下一步”
【默认：C:\Program Files (x86)\ZWCAD2017】
第 4 页 共 6 页 8.正在安装，耐心等待
9.点击“完成” 第 5 页 共 6 页 10.点击右上角×，关闭该界面
11.双击打开【Crack】文件夹
12.复制该文件夹里的文件
13.粘贴到软件安装路径下（第7步设置的路径），点击“替换目标中的文件” 第 6 页 共 6 页
14.双击图标，运行软件
15.安装完成
中望CAD机械版（ZWCADM）使用手册
中望CAD机械版（ZWCADM）使⽤⼿册
中望CAD机械版（ZWCADM）使⽤⼿册（该⼿册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中⼼
2014-3-31
⽬录
第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)
§1.2 标题栏填充_ZWMTITLEEDIT (8)
§1.3 附加栏填充_ZWMFJLEDIT (12)
§1.4 参数栏填充_ZWMCSLEDIT (12)
§1.5 更换图框_ZWMSWITCHFRAME (12)
§1.6 更换⽐例_ZWMSWITCHSCALE (12)
§1.7 更换标题栏_ZWMSWITCHTITLE (12)
§1.8 更换明细栏_ZWMSWITCHBOM (12)
§1.9 更换代号栏_ZWMSWITCHDHL (13)
§1.10 更换附加栏_ZWMSWITCHFJL (13)
§1.11 更换参数栏_ZWMSWITCHCSL (13)
§1.12 增加-更改栏_ZWMREVISIONLIST (13)
§1.13 多图幅设置_ZWMFRAMEINIT2 (14)
§1.14 更换标准/图幅_ZWMSTDANDARDC (14)
第2 章绘图⼯具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)
§2.2 已知圆⼼画圆_ZWMCIRCLEBYC (16)
§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)
§2.4 已知圆⼼画弧_ZWMARCBYC (20)
§2.5 已知端点画弧_ZWMARCBY3P (21)
§2.6 对称画线_ZWMMIRRORLINE (23)
§2.7 剖⾯线HATCH 或BHATCH (25)
§2.8 平⾏线_ZWMPARALLELLINE (25)
§2.9 垂直线_ZWMVERTICALLINE (25)
§2.10 切线_ZWMTANGENTLINE (26)
§2.11 公切线_ZWMCOMMONTANGENT (26)
中望cad导出图片的方法步骤详解
中望cad导出图片的方法步骤详解
推荐文章
如何看cad中的坐标是什么坐标系 热度： autocad2012如何安装 热度： win8如何安装autocad2004 热度： cad2010如何提取局部 热度： cad软件如何安装并使用 热度：
中望cad怎么导出图片呢?下面小编就给大家整理了一些关于中望cad如何导出图片的方法，希望大家喜欢。
中望cad导出图片的方法步骤
首先需要在电脑上安装好autocad和coraldraw,betterWMF;然后打开autocad，在autocad中打开需要转成jpg的图;此时打开betterWMF软件，让其在后台运行，在autocad中选中需要转换成jpg的图形部分并复制，出现“剪切板中的图像已被betterWMF所修改”的提示;然后打开coreldraw，选择“文件”-“新建”或使用快捷键“ctrl+N”;然后在coreldraw里面选择粘贴或快捷键“ctrl+V”，将在cad中复制的图形复制在coreldraw中;然后在coreldraw中依次选择，“文件”-“导出”，在出现的弹出框中选择图片格式jpg，可同时命名导出图片名称，然后一直点确定。
分享 输出图像的像素可以根据自己需要设置。希望对你有所帮助这个是没有办法直接转的吧。建议你安装一个“PDF虚拟打印”，可以转出。在打印名称选项中有个PublishToWeb JPG.PC3的打印选项，选中这个打印选项在打印图纸就是照片形式的点击打印，在选择打印机的时候，有个转换为jpg的选项旺财理财，你直接打印出来的就是一个图片文件最简单直接的就是QQ截图吧。
扩展：问题解决
中望CAD转PDF字体颜色原为绿色,怎么转出的都是黑?? - 。
你看看打印样式表，是不是选中的是以“m”开头的马格打印样式 如果是的话，所有带颜色的图形，转换都是黑的 将其改成默认的acad.ctb就好了。 中望CAD中的如何将cad转换成pdf
中望3D三维CAD教程--【第2章 线框】
28 第2
章
线
框
在实际的设计工作中，线框的应用非常广泛。例如，建立用于实体或曲面构造的截面
线、用于修剪曲面的边界线、用于限制加工的轮廓线等，都可以直接通过建模环境下的线框
功能快速创建出需要的曲线。
在中望3D
中，建立的曲线是具有参数记录的，在后续的设计过程中可以随时对曲线进
行变更，且保证曲线与相关特征参数的关联性。一旦曲线进行变更，与之关联的特征会随曲
线的变更自动更新。
2.1 曲线绘制
在中望3D
的建模环境中，“线框”是一个独立的功能模块。在该模块中，提供了曲线
的相关功能，如图2-1
所示。
图2-1 “线框”功能
2.1.1
点
中望3D
提供了3
种创建点的类型，包括创建基本点、曲线上的点和投影点。
1
．创建基本点
单击工具栏【线框】→【点】功能图标，系统弹出“创建点”对话框，如图2-2
所
示。在对话框中的“点”选项中输入坐标值，或者在绘图区中拾取点，即可创建出点，其示
意图如图2-3
所示。 第2章 线 框
29
图2-2 “创建点”对话框 图2-3 “创建点”示意图
2
．曲线上的点
单击工具栏【线框】→【多点绘制】功能图标，系统弹出“曲线上创建多个点”对
话框，如图2-4
所示，它包含了3
种创建方法。
提醒：【多点绘制】功能图标，位于【点】功能图标下方。点击【点】功能图标
下方的下拉菜单按钮，可以展开与之相关的功能列表。
【均匀分布点】在曲线上创建N
个均匀分布的点。需要选择创建点的“曲线”，以及
输入点的“数目”，如图2-5所示。
【等距离多个点】在曲线上创建多个且以一定的距离分布的点。需要选择“曲线”，
以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以设
定的距离产生点。当最后一个点到曲线终点距离小于设定的距离值时，不产生点，如图2-6
所示。
【等距离N
个点】在曲线上创建N
个且以一定的距离分布的点。需要选择“曲
线”、点的“数目”、以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定
中望3D三维CAD教程--【第10章 综合案例设计(一)】
第10章 综合案例设计
267 第10
章
综合案例设计
10.1 环形弹簧设计
如图10-1
所示为环形弹簧设计实物图。
1
．参数分析
1
）弹簧构成
环形弹簧由N
圈相同的圆杆首尾连接而成，可以将其拆分出单圈弹簧，如图10-2
所
示，简化成线圈，如图10-3
所示。
图10-1 环形弹簧 图10-2 单圈弹簧 图10-3 单圈弹簧简化为线圈
2
）设置相关参数
相关参数以字母代替：
（1
）弹簧线圈直径为d
；
（2
）弹簧绕圈半径为r
；
（3
）弹簧环形半径为R
；
（4
）弹簧线圈角度为；
（5
）弹簧圈数为n
。
3
）尺寸分析
弹簧线之间的尺寸关系如图10-4
所示。
若取值2r=20
；/2 = 10
°；d = 2
；n= 36
。
则
22
(2)(2)2(2)(2)cos(/2)3.48623579crrrr
268 sin(/4)0.30384546gc
2sin(/2)3.47296355er
/tan(/4)39.696155fe
49.392309Rfgr
2
．建模过程
（1
）新建一个零件文件，命名为环形弹簧。
（2
）创建半圆弧。选择命令【线框】→【圆弧】功能图标，选择“圆心”绘制方法，
“对齐平面”选择YZ
平面，圆心及端点坐标如图10-5
所示。
图10-4 弹簧线之间尺寸关系 图10-5 创建圆弧
（3
）镜像另外一段半圆弧。选择命令【造型】→【基础操作】→【镜像】功能图标，
选择上一步绘制的圆弧为镜像实体，XZ
平面为镜像平面，如图10-6
所示。 第10章 综合案例设计
269
图10-6 镜像圆弧
（4
）将圆弧分别绕不同方向旋转10
度。选择命令【造型】→【基础操作】→【移动】
功能图标，选择“绕方向旋转”方法，各项参数设置如图10-7
所示。
图10-7 旋转圆弧
（5
）用相同的方法旋转另一段圆弧。此处要注意定义相反的旋转方向（或者输入角度为
-10
），如图10-8
三维CAD教程--【第1章 中望3D基础】
第1章 中望3D 2012基础
1 第1
章
中望3D 2012
基础
本章主要介绍中望3D 2012
的界面环境和基本操作。通过本章的学习，读者将对中望
3D 2012
的工作环境及操作方法有一个比较全面的了解，为后续的深入学习打下基础。
1.1 基本界面
1.1.1
初始界面
当第一次打开中望3D 2012
时，系统打开软件界面如图1-1
所示。在该界面环境下，除
了可以进行文件新建和打开外，还为用户提供了“快速入门”的学习功能。
图1-1 初始界面
软件默认的皮肤为“黑曜石”，可以在标题栏位置通过鼠标右键对软件皮肤进行更改，
所有皮肤包含钻蓝、天蓝、黑曜石、银灰、海蓝。如图1-2
所示为将皮肤设置为“银灰”的
效果。
【亮点】点击可以打开中望3D 2012
亮点功能界面，如图1-3
所示。可以通过右边的
“播放”按钮向下翻页，了解软件的各个亮点功能。
2
图1-2 “银灰”皮肤效果图
图1-3 亮点功能界面
【边学边用】中望3D
独特的培训系统，可以通过该系统在学习过程中得到全程指导。
系统会显示并提示每一个操作步骤，用户可以在系统的提示下进行操作。单击“简介”的下拉菜单按钮，可以打开系统默认的“边学边用”素材模块，包含了简介、建模、装配、工
程图、更多…
（自动链接到中望软件官网社区）、打开…
（打开现有的边学边用素材），如
图1-4
所示。单击“简介”选项，系统打开如图1-5
所示的“简介”边学边用指导环境。可以通过左右箭头按钮进行翻页，通过“退出”按钮退出边学边用指导环境。 第1章 中望3D 2012基础
3
图1-4 “边学边用”素材模块 图1-5 “简介”边学边用指导环境
【训练手册】打开中望3D
内部PDF
学习资料，系统默认包含了培训指南、基础知识、
更多（打开现有的PDF
资料）。
1.1.2
建模环境
当新建或打开一个文件后，可以激活并进入软件建模环境，如图1-6
所示。
图1-6 软件建模环境界面
4 1
．菜单栏
菜单栏配有下拉菜单操作命令，下拉菜单中有子菜单。菜单栏中的大部分功能可以通过
中望CAD标题栏明细栏自定义内部代码设置BOM连接超详细教程
中望CAD标题栏明细栏自定义内部代码设置BOM连接超详细教程
我公司做技术图纸管理的时候我给做的模版实验，两个方面，一个是标题栏明细栏的自定义。一个是内部代码的设定和内部代码与ERP的BOM数据可读性设置。需要中望CAD机械版。
网络上的内容大多是到标题栏明细栏的建立就完事了，我的教材有内码的设置和代码的配置，可作为企业BOM连接之作用。为个人研究成果，没有本人同意，严禁公用！严禁流传！若非本人，严禁复制粘贴到其他地方。只可以作为个人学习之用！！！
内容若非网站限制，我会上传WORD版本，文中图片大多可以放大观看
1 标题栏的建立：首先更具需求画出来标题栏的模版。这个很多文章有说明，我再简单说一下不明白的可以看看其他的。
标题栏和明细栏提前画等长的，然后用的时候删除多余的，
比如做标题栏就把多余的明细栏先删了。
1.1在标题栏的填空处设置内容：命令ATT，设置，例如我的图中将三行全部设置为（制图
），选择对齐方式为调整，如图选择定义并推出后可以点两点来设置字符位置当然你也可以拉长一点，这个位置定好以后，以后是不可以更改的，所有请更具字符数，多给一点空间。
设置全部需要输入的空位以后就是保存了。
1.2保存标题栏：点击CAD最上面一行的机械-系统维护工具集-自定义标题栏
命令行会要求填写标题栏名称，请自定义尽量使用英文。还要选基点（右下角）。还要求选择实体（框选画图区域的全部内容）。
实体选择完毕后会跳出来内码对应表，CAD内部已经设置过一部分内码与意义，对应表如下。
没有的你也可以自定义内码代码。只要在后面XML文件中加入你设置的内码就可以了，这个后面会说到。这里说一下内码只认识大写字母！
这里说一下内码只认识大写字母！
这里说一下内码只认识大写字母！ 说三遍。到此标题栏的建立结束。
2.明细栏的建立：明细栏的建立和标题栏几乎一样，只有一点不一样明细栏的表头和表体是分开建立的。
