中望CAD教程经典
1．绘制中心线 ................................................................................................................ 四．添加法兰图尺寸标注、符号标注 .................................................................................... 总述： 全篇使用一个案例贯穿始终，详细介绍了应用中望机械绘制一幅机械零件图的全过程。绘制过程中应用到了中望机械二次开发模块当中的大部分功能，可以举一反三，将绘图思路应用到其它图形的绘制中。 打开中望机械，默认情况下会在界面的右侧出现“中望机械”的菜单栏。在菜单的空白处单击右键，可以从下拉菜单“屏幕菜单”打勾或不打勾，来打开和关闭“中望机械”菜单。 绘制的图形全貌如下： 组装图形全貌如下：
第一部分基本绘图、标注 目的：熟悉中望机械的菜单结构，了解图框、中心线、框架、倒圆/倒角、平行线、标注公差、剖面线、角平分线等绘图方法。 准备工作：一张新建的图纸、一些和法兰图相关的数据。设置图层（1轮廓线实层、2中心线层、3虚线层、4抛面线层、5文字层、6标注层、7符号标注层）
一．绘制图框
1．设置图纸 菜单：中望机械→图纸→图纸设置（中望机械菜单上的功能会加上“中望机械”的字样，平台的功能就直接在菜单栏上选择，下同） 命令：PAPERSET 在菜单上点取命令后，程序进入到图1所示对话框，在图幅中选择A3，点取确定按钮，对话框消失，程序自动建立图框。这时，屏幕上出现图2所示图框。 图1绘制图框对话框图2 A3图框 2．标题栏、附加栏、参数栏填充
菜单：中望机械→图纸→（标题栏、附加栏、代号栏、参数栏填充） 命令：BTLEDIT、FJLEDIT、DHLEDIT、CSLEDIT 在菜单上点取命令后，程序分别进入到图3、4、5所示对话框，可以在里面加入必要的说明信息，规范图纸。
图3标题栏填充图4附加栏填充图5参数栏填充 二．绘制法兰图主轮廓形状
1．绘制中心线 将图层设置为2中心线层，线形选为PHANTOM，点取绘图-直线菜单或输入line命令，画一条直线。 命令:LINE 回车使用上一次点/跟踪(F)/:在屏幕上点取一点 角度(A)/长度(L)/:角度设为0度，长度设为200，回车。 中心线生成。
2．绘制法兰图轮廓上半部分 菜单：绘图→直线 命令：LINE 命令:LINE 回车使用上一次点/跟踪(F)/:将光标放在线上点左键 角度(A)/长度(L)/:A线的角度:90线的长度:20 角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/:A线的角度:0线的长度:15 角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/:A线的角度:90线的长度:20 角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/:A线的角度:0线的长度:15图6法兰图轮廓上半部分
角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/:A线的角度:-90线的长
度:40 角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/: 取消
3．镜像 菜单：修改→镜像 命令：MIRROR 选取镜面对象:选择已绘制好的法兰图 镜面线起点:选择法兰图与中心线的一个交点 镜面线终点:选择另一个交点 删除原来对象N回车 自动保存打开的图... 下面在这个轮廓的基础之上进行修改。 图7法兰图轮廓
4．绘制中心线 方法一： 菜单：中望机械→绘图工具→中心线 命令：ZXX 选择线/圆/弧/椭圆(T-使用拖动方式确定中心线出头长度，D-设定默认的出头长度):选择一条直线；此处T和D的功能只有在圆/弧/椭圆上才能用，后面画法兰图俯视图的时候会用到。在给矩形、多边形绘图时，要先炸开才能画中心线。 选择另一条线:点击另外一条直线 输入起始点：打开捕捉选项的中点捕捉，在如图8画中心线 图8处画中心线。 方法二： 菜单:中望机械→绘图工具→垂分线 命令：CFX 首先设置好中心线、图层和线性，然后执行绘图命令。 请选择一条线：选择图8中标有中点字样的竖线。 输入起始点/O捕捉方式/:在任何地方输入起始点，系统都会默认垂直平分。 输入长度/O捕捉方式/:可以输入垂分线的长度或用鼠标定位出需要的点。 画出的效果和方法一相同。
5．绘制平行/垂直线 菜单：中望机械→绘图工具→平行线/垂直 命令：PXCZX 如图9，在这里只应用到平行线的功能，看上去和直线偏移的作用差不多，但比直线偏移方便，可以加快做图的效率。 执行命令 选择要平行/垂直的直线:选取上方的直线，然后将十字光标放在起点的位置上（直线的起点会跟随光标的位置） 选择平行线的起点或输入间距(D):d 请输入距离<5.000000>5图9绘制平行线/垂直
输入终点或长度/按空格或Esc键退出：在
终点处单击鼠标或输入长度15 // 其他的平行线绘图方法相同。 如图10，按照图9的方法绘制平行线。 绘图可以采用选择平行线的起点或输入间距(D):两种方式。图10是要在中心点上画
线，如果采用选择平行线的起点，之前要打开对象捕捉-中点。 图10绘制平行线
6．倒圆/倒角 方法一： 在做倒圆/倒角之前，我们要用到平台的功能打断于点。 1） 菜单：修改→打断（K） 命令：break 在图11处打断直线，打断后的效果如图12。 图11点击断点图12一条直线断成两条 2） 菜单：中望机械→构造工具→倒圆/倒角（在弹出的请选择构造类型中选择第一个ZWCAD倒角，进入图13的界面）
命令：DJ 将A、B值设为2，点击确定。 请选择第一条边：[escape退出]选择要绘制倒角的一条边 请选择第二条边：[escape退出]选择另一边 可以连续进行倒角，按ESC退出，生成如图14。 图13倒角构造类型图14倒角后生成图形 点击左下角的竖线，将其拉伸到上方竖线的端点处，如图15。用直线LINE连接倒角另外两点，如图16。 图15延长直线交于端点上图16连接倒角两端点 方法二： 菜单：中望机械→构造工具→倒圆/倒角（在弹出的请选择构造类型中选择最后一个孔倒角，进入图17的界面） 命令：DJ 输入A、B的值为2，点击确定。 在图18上依次选取中间两条横线和左端竖线，生成孔倒角。 生成的图形如图16所示。 在方法一中需要3步完成的绘图，在方法二中只需一步就可以完成，大大的提高了制图的效率。这样看来，能够恰当的应用中望机械里的工具我们就能够事半功倍。 图17孔倒角界面图18选择对象，进行孔倒角
8．剖面线 菜单：中望机械→绘图工具→剖面线 命令：BHATCH 设置图层为5剖面线层 执行剖面线命令，弹出边界填充界面如图19，选择右上角的选择区域（A）〉 如图20选择需要填充的区域，回车。 选择填充图案ANSI31，其它值为默认。 点击确定，图案填充完毕，生成如图21。 图19边界填充图20选择填充区域图21填充完毕 9．局部放大图 菜单：中望机械→绘图工具→局部放大图 命令：JB 一些很复杂的图形要在局部做标注可以用到局部图放大这个功能。 执行命令会弹出图22界面。 视图比例部分可以在下拉菜单中选择要放大和缩小的值，也可以直接敲数字。 标识符号是显示在标注分数的分子部分，可以从下拉菜单中选取需要的符号，也可以自己输入。 设置好之后单击确定。 请确定放大范围:放大4倍 请输入圆心:用鼠标单击要放大区域的中心点 命令:copy 选取复制对象:将生成的图形拖动到空白位置上 多次(M)/向量(V)/:(110.091172.876)图22局部放大图界面
位移点:(110.091172.876)
局部放大图23所示。 图23局部放大图 三．绘制法兰图俯视图轮廓形状 1．画同心圆 菜单：绘图→圆→圆心、直径（D） 命令：CIRCLE 执行命令后，在主视图的中心线延长线上任取一点作为圆心 两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多图24同心圆 次(M)/:点取圆的圆心，在中心线延长线上的任意一点 直径(D)/<20>:d 圆的直径<40>:80 两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/:打开对象捕捉的圆中心点，在相同的圆心上画圆 直径(D)/<40>:d 圆的直径<80>:20 两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/:相同圆心 直径(D)/<12>:d 圆的直径<24>:36 两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/:相同圆心 直径(D)/<18>:d 圆的直径<36>:40 将图层选为2中心线层，再次做圆 两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/:相同圆心 直径(D)/<20>:d 圆的直径<40>:60 回车，生成如图24所示。
2．中心线 菜单：中望机械→绘图工具→中心线 命令：ZXX 选择线/圆/弧/椭圆(T-使用拖动方式确定中心线出头长度，D-设定默认的出头长度):D，也可以选择T，可以随意拉动中心线出头的长度 请输入中心线的出头长度<3.000000>:5
三维CAD教程--【第5章 曲面造型】中望3D
第5章曲面造型第5章曲面造型实体建模有时并不能满足造型设计需求，特别是设计复杂的自由形状。
中望3D提供多种的曲面造型功能，主要分为曲面构建和曲面操作两部分，如图5-1和图5-2所示。
多个曲面封闭后可以转换为实体造型，同时实体造型在删除一些曲面自动转换为开放的曲面造型。
图5-1“曲面构建”功能图5-2“曲面操作”功能5.1曲面构建5.1.1直纹曲面单击工具栏【曲面】→【曲面构建】→【直纹曲面】功能图标，弹出“创建直纹曲面”对话框，如图5-3所示。
直纹曲面根据两条线路径建立曲面，横截面线上的对应点以直线方式连接。
图5-3“创建直纹曲面”对话框145【路径1，路径2】创建直纹曲面所需要的两条线，值得注意的是，直线选取时的位置、选取的线上的点在同方向和不同方向时产生的效果如图5-4所示。
【脊线】选择一条线作为脊线，创建的直纹曲面边界和脊线所在的平面垂直，并且直纹曲面范围不会超过路径和脊线范围，如图5-5所示。
图5-4直纹曲面“路径”选项的示例图5-5直纹曲面“脊线”选项的示例【保留曲线】勾选该选项的复选框后，将保留用于创建直纹曲面的线，否则将删除。
创建直纹曲面操作步骤：单击【直纹曲面】功能图标。
选择路径，按图5-6选择两条边作为直纹曲面的路径，注意点选的位置。
单击“确定”按钮，完成直纹曲面的创建。
直纹曲面示例如图5-6所示。
图5-6直纹曲面示例图5-7设置曲面自动缝合经验参考：创建的曲面是否和连接的曲面进行自动缝合，在菜单【编辑】→【参数设置】中进行设置，如图5-7所示，勾选“创建面时自动缝合面边界”选项，新创建的面会自动和相连的面缝合。
146第5章曲面造型5.1.2圆形双轨单击工具栏【曲面】→【曲面构建】→【圆形双轨】功能图标，弹出“创建圆形双轨”对话框，如图5-8所示。
该功能在两条路径线间创建圆形横截面的曲面，创建的方式有常量、变量、中心和中间4种，选择不同的方式设置稍有变化。
图5-8“创建圆形双轨”对话框【方式】创建圆形曲面的方法选择，有常量、变量、中心和中间4种，如图5-9所示。
中望CAD教程
中望 CAD 2010 的主要功能 中望 CAD 是完全拥有自主知识产权、基于微软视窗操作系统的通用 CAD 绘图软件。
主要用于二 维制图，兼有部分三维功能，被广泛应用于建筑、装饰、电子、机械、模具、汽车、造船等各 领域，成为企业 CAD 正版化的最佳解决方案。
中望 CAD 的主要功能：1. 绘图功能 用户可以通过输入命令及参数、 单击工具按钮或执行菜单命令等方法来绘制各种图形， 中望 CAD 会根据命令的具体情况给出相应的提示和可供选择的选项。
2. 编辑功能 中望 CAD 提供各种方式让用户对单一或一组图形进行修改，可进行移动、复制、旋转、镜像等 操作。
用户还可以改变图形的颜色、线宽等特性。
熟练掌握编辑命令的运用，可以成倍地提高 绘图的速度。
3. 打印输出功能 中望 CAD 具有打印及输出各种格式的图形文件的功能，可以调整打印或输出图形的比例、颜色 等特征。
中望 CAD 支持大多数的绘图仪和打印机，并具有极好的打印效果。
4. 三维功能 中望 CAD 专业版提供有三维绘图功能，可用多种方法按尺寸精确绘制三维实体，生成三维真实 感图形，支持动态观察三维对象。
5. 高级扩展功能 中望 CAD 作为一个绘图平台，提供了四种二次开发接口：LISP、VBA、SDS、ZRX，用户可以根据 自己的需要定制特有的功能。
同时对于用户已有的二次开发程序，可以轻松移植到中望 CAD 上 来。
中望 CAD 2010 工作界面 中望 CAD 2010 简体中文版的工作界面如图 1-10 所示，主要包括有：标题栏、下拉菜单、绘图 区、工具栏、命令栏、状态栏、属性栏等部分。
和其它应用程序一样，用户可以根据需要安排 工作界面。
标题栏： 标题栏：显示软件名称和当前图形文件名。
与 Windows 标准窗口一致，可以利用右上角的按钮 将窗口最小化、最大化或关闭。
下拉菜单： 下拉菜单：单击界面上方的菜单，会弹出该菜单对应的下拉菜单，在下拉菜单中几乎包含了中 望 CAD 所具有的所有的命令及功能选项，单击需要执行操作的相应选项，就会执行该项操作 工具栏： 工具栏：工具栏按类别包含了不同功能的图标按钮，用户只需单击某个按钮即可执行相应的操 作。
第1章 中望CAD应用基础.pdf
第1章中望CAD 2010应用基础本章要点◼中望CAD 2010安装◼软件工作界面◼命令执行方式本章将介绍中望CAD 2010的最基本使用操作方法，包括软件的安装、启动、界面等内容。
若读者曾经使用过CAD软件，可跳过这章内容。
1．1中望CAD 2010的主要功能中望CAD是完全拥有自主知识产权、基于微软视窗操作系统的通用CAD绘图软件。
主要用于二维制图，兼有部分三维功能，被广泛应用于建筑、装饰、电子、机械、模具、汽车、造船等各领域，成为企业CAD正版化的最佳解决方案。
中望CAD的主要功能：1. 绘图功能用户可以通过输入命令及参数、单击工具按钮或执行菜单命令等方法来绘制各种图形，中望CAD会根据命令的具体情况给出相应的提示和可供选择的选项。
2. 编辑功能中望CAD提供各种方式让用户对单一或一组图形进行修改，可进行移动、复制、旋转、镜像等操作。
用户还可以改变图形的颜色、线宽等特性。
熟练掌握编辑命令的运用，可以成倍地提高绘图的速度。
3. 打印输出功能中望CAD具有打印及输出各种格式的图形文件的功能，可以调整打印或输出图形的比例、颜色等特征。
中望CAD支持大多数的绘图仪和打印机，并具有极好的打印效果。
4. 三维功能中望CAD专业版提供有三维绘图功能，可用多种方法按尺寸精确绘制三维实体，生成三维真实感图形，支持动态观察三维对象。
5. 高级扩展功能中望CAD作为一个绘图平台，提供了四种二次开发接口：LISP、VBA、SDS、ZRX，用户可以根据自己的需要定制特有的功能。
同时对于用户已有的二次开发程序，可以轻松移植到中望CAD上来。
1．2中望CAD 2010的软硬件要求在安装和运行ZWCAD的时候，软件和硬件必须达到以下要求：硬件与软件要求处理器Pentium III 800 MHz或更高内存512 MB（推荐）显示器1024 x 768 VGA 真彩色（最低要求）硬盘350 MBDVD-ROM 任意速度（仅用于安装）定点设备鼠标、轨迹球或其他设备操作系统Windows2000、Windows XP、Windows 2003、Windows Vista、Windows 7对于现阶段计算机的配置来说，以上的要求不高。
中望CAD教程附绘图大师毕生经验心得及高级AutoCAD工程师绘图技巧附CAD快捷键大全
中望2010最新CAD教程--附大师毕生经验心得及常用命令,高级AutoCAD工程师绘图技巧十数年CAD经验分享翻过很多CAD的教材，觉得如果对照那些教材学习CAD的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。
但是，我觉得这远远不够，从书本到实战，还有一大段距离。
本人早年毕业于同济，目前早已是一级注册建筑师，在公司里照看着一大堆的小朋友。
虽然这些小朋友都能够完成绘图和简单的设计工作，但我感觉距离真正的掌握和运用CAD，还有很多距离。
至于公司里的其他专业，更可以用惨不忍睹来形容。
因此，我将连续编写有关CAD的一系列的心得体会，将会在我公司的刊物上发表，同时，我也在这里发表，以飨大家。
??AUTOCAD使用心得连载之一使用的三个基本方面目前，我公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。
但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，在我们公司，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。
同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。
从本期工程设计开始，本人会将十几年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。
同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。
另外，因为本人是建筑专业的，对其他专业不胜了解，因此，今后的举例将主要是和建筑专业有关的，希望大家能举一反三。
不知大家认为，使用CAD画图，最重要的是什么对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。
我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。
CAD教程：中望3D标准扫掠应用
掠 然后在左侧出现的对话框选择加运算，选择
步骤 1 画的圆为轮廓，步骤 2 的曲线为路径。
0c06f9a 宝运莱
4.最后是管道厚度的设置，在选项的偏移设 置中选择加厚，因为开始时我们画的截面圆是以 最外半径画的，所以我们在选择厚度的时候应该 向里面扩张，因，确定弯曲管
道截面的半径，因为管道是有厚度的，所以此半 径可以是内半径，也可以是外半径，只是在进行 扫掠的时候选择厚度的方向不同。这里我选择了 外半径：
0c06f9a 宝运莱
2.接下来我们要画的是引导曲线，选择草 图，在平面内根据管道弯曲的弧度以及半径在上 图的圆心处画出引导曲线。
2 不用进行偏移，设为 0。另外由于管道是联通 的，所以还需将最下方设为两端都开放。
这个曲面的扫掠到此就结束了，当然，中望 3D 扫掠的功能并不仅限于此，这里只是做了一个
0c06f9a 宝运莱
很简单的介绍，来让大家对中望 3D 的扫掠功能 有一个初步的认识，更多的功能还需要大家深入 的进行研究。
是曲面构造一种常用的方式，具有相当广泛的应 用。首先解释一下扫掠，扫掠是以若干线条为截 面线以另外若干线条为引导线，截面线沿着引导 线移动，形成一个曲面。接下来我们就简单了解
0c06f9a 宝运莱
一下中望 3D 是怎样实现扫掠这个功能的。我们 可以看到下面这幅图，弯曲的管道部分需要用到 扫掠的功能，实现这个效果的步骤如下：
中望 3D 是一款功能非常强大的 CAD/CAM 软 件。熟练掌握中望 3D，能极大地提高我们设计的 效率。在中望 3D 的众多功能中，其曲面造型功 能尤其强大。今天我就为大家介绍一下中望 3D
曲面构造的一种常用的方式——扫掠。在曲面造 型中，通常是首先进行线框构造得到一系列的线 条，再进行曲面造型构建基本曲面，最后还需要 对这些基本曲面进行圆角，裁剪等处理。扫掠就

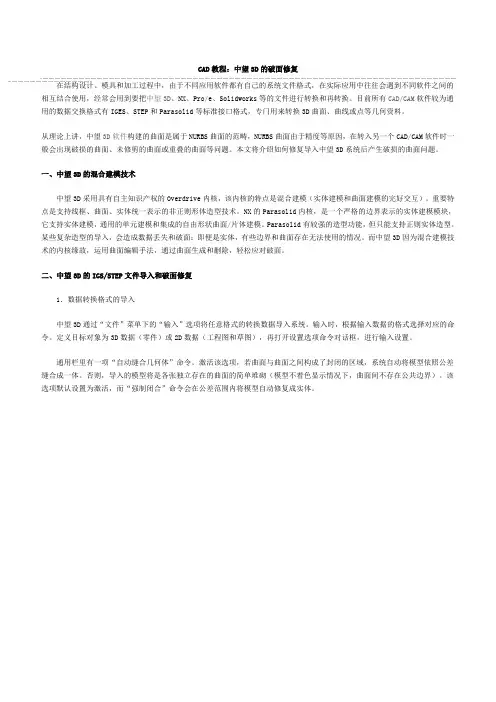

CAD教程：中望3D的破面修复
CAD教程：中望3D的破面修复在结构设计、模具和加工过程中，由于不同应用软件都有自己的系统文件格式，在实际应用中往往会遇到不同软件之间的相互结合使用，经常会用到要把中望3D、NX、Pro/e、Solidworks等的文件进行转换和再转换。
目前所有CAD/CAM软件较为通用的数据交换格式有IGES、STEP和Parasolid等标准接口格式，专门用来转换3D曲面、曲线或点等几何资料。
从理论上讲，中望3D软件构建的曲面是属于NURBS曲面的范畴，NURBS曲面由于精度等原因，在转入另一个CAD/CAM软件时一般会出现破损的曲面、未修剪的曲面或重叠的曲面等问题。
本文将介绍如何修复导入中望3D系统后产生破损的曲面问题。
一、中望3D的混合建模技术中望3D采用具有自主知识产权的Overdrive内核，该内核的特点是混合建模（实体建模和曲面建模的完好交互）。
重要特点是支持线框、曲面、实体统一表示的非正则形体造型技术。
NX的Parasolid内核，是一个严格的边界表示的实体建模模块，它支持实体建模，通用的单元建模和集成的自由形状曲面/片体建模。
Parasolid有较强的造型功能，但只能支持正则实体造型。
某些复杂造型的导入，会造成数据丢失和破面；即便是实体，有些边界和曲面存在无法使用的情况。
而中望3D因为混合建模技术的内核缘故，运用曲面编辑手法，通过曲面生成和删除，轻松应对破面。
二、中望3D的IGS/STEP文件导入和破面修复1．数据转换格式的导入中望3D通过“文件”菜单下的“输入”选项将任意格式的转换数据导入系统。
输入时，根据输入数据的格式选择对应的命令。
定义目标对象为3D数据（零件）或2D数据（工程图和草图），再打开设置选项命令对话框，进行输入设置。
通用栏里有一项“自动缝合几何体”命令。
激活该选项，若曲面与曲面之间构成了封闭的区域，系统自动将模型依照公差缝合成一体。
否则，导入的模型将是各张独立存在的曲面的简单堆砌（模型不着色显示情况下，曲面间不存在公共边界）。
