云母电容薄膜电容
常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。
图1 电容的外形
表1 常用电容的结构和特点
电容种类电容结构和特点
纸介电容
用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容
用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
表2 常用固定电容允许误差的等级
表3 常用固定电容的标称容量系列
电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
表4是常用固定电容直流工作电压系列。
有*的数值，只限电解电容用。
表4 常用固定电容的直流电压系列
1.6 4 6.3 10 16 25 32* 40 50 63
100 125* 160 250 300* 400 450* 500 630 1000
由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。
电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。
漏电电阻越小，漏电越严重。
电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。
因此，漏电电阻越大越好。
电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图2所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上面的是小型纸介电容，下面的是立式矩开密封纸介电容。
表5列出电容的类别和符号。
表6是常用电容的几项特性。
图2
表5 电容的类别和符号
表6 常用电容的几项特性。
薄膜电容器及其原材料
薄膜电容器及其原材料薄膜电容器及其原材料薄膜电容Film Capacitor器又称塑料薄膜电容Plastic Film Capacitor。
其以塑料薄膜为电介质。
简介电容器依着介质的不同它的种类很多例如电解质电容、纸质电容、薄膜电容、陶瓷电容、云母电容、空气电容等。
但是在音响器材中使用最频繁的当属电解电容器和薄膜Film电容器。
电解电容大多被使用在需要电容量很大的地方例如主电源部份的滤波电容除了滤波之外并兼做储存电能之用。
而薄膜电容则广泛被使用在模拟信号的交连电源噪声的旁路反交连等地方。
结构及分类薄膜电容器是以金属箔当电极将其和聚乙酯聚丙烯聚笨乙烯或聚碳酸酯等塑料薄膜从两端重叠后卷绕成圆筒状的构造之电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容又称Mylar电容聚丙烯电容又称PP电容聚苯乙烯电容又称PS电容和聚碳酸电容。
薄膜电容的典型示意图特性薄膜电容器由于具有很多优良的特性因此是一种性能优秀的电容器。
它的主要等性如下无极性绝缘阻抗很高频率特性优异频率响应宽广而且介质损失很小。
基于以上的优点所以薄膜电容器被大量使用在模拟电路上。
尤其是在信号交连的部份必须使用频率特性良好介质损失极低的电容器方能确保信号在传送时不致有太大的失真情形发生。
其结构和纸介电容相同介质是涤纶或者聚苯乙烯等。
涤纶薄膜电容介电常数较高体积小容量大稳定性比较好适宜做旁路电容。
聚苯乙烯薄膜电容介质损耗小绝缘电阻高但是温度系数大可用于高频电路。
在所有的塑料薄膜电容当中聚丙烯PP电容和聚苯乙烯PS电容的特性最为显著当然这两种电容器的价格也比较高。
然而近年来音响器材为了提升声音的品质所采用的零件材料已愈来愈高级价格并非最重要的考量因素所以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。
读者们可以经常见到某某牌的器材号称用了多少某某名牌的PP质电容或PS质电容以做为在声音品质上的背书其道理就在此。
特性总结薄膜电容的容量范围为3pF-0.1uF直流工作电压为63-500V适用于高频、低频漏电电阻大于10000Ω。
薄膜电容原理
薄膜电容原理
薄膜电容是一种电容器，它由两个平行的导电薄膜间夹着一层绝缘薄膜构成。
在薄膜电容器中，导电薄膜作为极板，绝缘薄膜则起到了隔离两个极板的作用。
当在薄膜电容器的两个导电薄膜上施加电压时，由于电势差的存在，电子在极板上移动，导致在薄膜电容器中形成一个电场。
这个电场会储存能量，并且使薄膜电容器两极之间产生电荷分布。
当电场达到稳定状态时，薄膜电容器就达到了充电状态。
薄膜电容的容量取决于导电薄膜的面积、两个极板之间的距离以及其介电常数。
面积越大、距离越小、介电常数越大，容量就越大。
薄膜电容器主要有两种工作方式：充电和放电。
在充电过程中，当施加电压超过薄膜电容器的电压饱和值时，电子会从电源流向薄膜电容器，使得电容器充电。
而在放电过程中，当施加电压小于电容器的电压饱和值时，电子会从电容器流向负载，使得电容器放电。
薄膜电容器在电子学领域有着广泛的应用，例如在滤波电路、信号耦合和降噪电路中扮演着重要角色。
由于薄膜电容器具有体积小、质量轻、功率损耗低等特点，因此在集成电路领域也得到了广泛应用。
电容的类型
电容的类型1、铝电解电容电容容量范围为0.1μF ～22000μF，高脉动电流、长寿命、大容量的不二之选，广泛应用于电源滤波、解耦等场合。
（贴片）（直插）（轴向）2、钽电容电容容量范围为2.2μF ～560μF，低等效串联电阻（ESR）、低等效串联电感（ESL）。
脉动汲取、瞬态响应及噪声抑制都优于铝电解电容，是高稳定电源的抱负选择，但较铝电解价格更高。
3、陶瓷电容电容容量范围为0.5pF ～100μF，独特的材料和薄膜技术的结晶，迎合了当今“更轻、更薄、更节能“的设计理念。
规格也有许多，这里只大致提以下几种：a、瓷片电容是一种用陶瓷材料作介质，在陶瓷表面涂覆一层金属薄膜，再经高温烧结后作为电极而成的电容器。
通常用于高稳定振荡回路中，作为回路、旁路电容器及垫整电容器。
b、MLCC多层陶瓷电容器，也有叫独石电容。
多层结构，往往一个MLCC 内部多达几十层，甚至更多，其中，每一单层都相当于一个电容，几十层，就相当于几十个电容器并联，所以MLCC容量做很大，但电压不高。
一般都是表面贴封装。
（贴片的，是不是很熟识）（加两只脚就叫独石电容了）4、薄膜电容薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚笨乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容（又称Mylar电容），聚丙烯电容（又称PP电容），聚苯乙烯电容（又称PS电容）和聚碳酸电容。
主要应用于电子、家电、通讯、电力、电气化铁路、混合动力汽车、风力发电、太阳能发电等多个行业，这些行业的稳定进展，推动了薄膜电容器市场的增长。
（涤纶电容）（MEA）（电机起动及运行电容器）（MKP电容，拆过电磁炉应当都见过）5、云母电容云母材料拥有优良的电气性能和机械性能，使云母电容自身电感和漏电损耗都很小，具有耐压范围宽，牢靠性高，性能稳定，容量精度高等优点。
特殊适合用在高频振荡电路、高精度运算放大、滤波电路等场合。

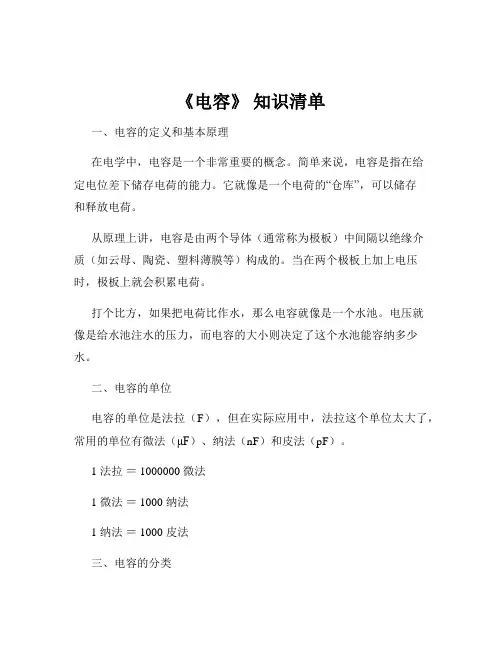

《电容》 知识清单
《电容》知识清单一、电容的定义和基本原理在电学中，电容是一个非常重要的概念。
简单来说，电容是指在给定电位差下储存电荷的能力。
它就像是一个电荷的“仓库”，可以储存和释放电荷。
从原理上讲，电容是由两个导体（通常称为极板）中间隔以绝缘介质（如云母、陶瓷、塑料薄膜等）构成的。
当在两个极板上加上电压时，极板上就会积累电荷。
打个比方，如果把电荷比作水，那么电容就像是一个水池。
电压就像是给水池注水的压力，而电容的大小则决定了这个水池能容纳多少水。
二、电容的单位电容的单位是法拉（F），但在实际应用中，法拉这个单位太大了，常用的单位有微法（μF）、纳法（nF）和皮法（pF）。
1 法拉＝ 1000000 微法1 微法＝ 1000 纳法1 纳法＝ 1000 皮法三、电容的分类电容的种类繁多，可以按照不同的方式进行分类。
1、按介质材料分类电解电容：电解电容有极性，容量大，通常用于电源滤波等场合。
常见的有铝电解电容和钽电解电容。
陶瓷电容：陶瓷电容无极性，稳定性好，常用于高频电路。
云母电容：具有高稳定性和高精度，常用于对稳定性要求较高的场合。
薄膜电容：包括聚酯薄膜电容和聚丙烯薄膜电容等，具有较好的特性，适用于各种电路。
2、按容量是否可变分类固定电容：其电容值在制造时就已经确定，不能改变。
可变电容：通过调节其结构，可以改变电容值，常用于收音机等调谐电路。
四、电容的主要参数1、电容值这是电容最重要的参数之一，表示电容储存电荷的能力。
2、耐压值指电容能够承受的最大电压，超过这个电压，电容可能会被击穿损坏。
3、损耗角正切反映电容在工作时能量的损耗程度。
4、温度系数表示电容值随温度变化的程度。
五、电容在电路中的作用1、滤波在电源电路中，电容可以滤除电源中的交流成分，使输出的直流电压更加平滑稳定。
2、耦合在信号传输中，电容可以让交流信号通过，同时阻隔直流信号，实现前后级电路的耦合。
3、旁路将电路中的高频噪声旁路到地，减少对电路的干扰。
常用电容按介质区分有纸介电容
电容种类电容结构和特点纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
结构和纸介电容相同，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。
图1 电容的外形陶瓷电容薄膜电容2。
常用固±10%Ⅱ±20%Ⅲ(+20% -30%)Ⅳ(+50% -20%)Ⅴ(+100%-10%)Ⅵ电容类别允许误差容量范围标 称 容 量系 列±5%±10%±20% 1 2 4 6 8 1015 20 3050 60 801001.1 1.2 1.31.5 1.6 1.82.02.4 2.73.03.3 3.6 3.94.34.75.1 5.66.2 6.87.58.2 9.11.0 1.2 1.51.82.2 2.73.3 3.94.75.66.8 8.2±20%1.0 1.52.23.34.7 6.8±10%±20%-250-10001.64 6.3101625100125*160250300*4001.0 1.52.23.34.7 6.81uF-100uF 高频（无极性）有机薄膜介质电容、瓷介电容、玻璃釉电容、云母电容±5%±10%纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容100pF-1uF 铝、钽、铌、钛电解电容 1.0 1.5 2.23.3 4.7 6.8电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
电容器的种类
按其结构及电容量是否可调整分为固定电容器和可变电容器(包括微调电容器);按其使用介质材料可分为有机介质电容器(包括漆膜电容器、混合介质电容器、纸介电容器、有机薄膜介质电容器、纸膜复合介质电容器等)、无机介质电容器(包括陶瓷电容器、云母电容器、玻璃膜电容器、玻璃釉电容器等)、电解电容器(包括铝电解电容器、钽电解电容器、铌电解电容器、钛电解电容器及合金电解电容器等)和气体介质电容器(包括空气电容器、真空电容器和充气电容器等);按其作用及用途的不同可分为高频电容器、低频电容器、高压电容器、低压电容器、耦合电容器、旁路电容器、滤波电容器、中和电容器、调谐电容器;按其外形封装不同可分为圆柱形电容器、圆片形电容器、管形电容器、叠片形电容器、长方形电容器、珠状电容器、方块状电容器和异形电容器等多种;按其引出线的不同可分为轴向引线型电容器、径向引线型电容器、同向引线型电容器和无引线型(贴片式)电容器等多种更多电子元件资料
电容器种类分类
电容的种类分类电容就是两块导体（阳极和阴极）中间夹着一块绝缘体（介质）构成的电子元件，由于其结构的特殊性，所以分类方式也有好多种，通常按照介质、阳极、阴极和工艺这四种分类方式，而且各种分类方式互相交叉重叠，可以说比较混乱：电容的分类很复杂，以上只罗列了板卡中常见的一些类型开始详细介绍各类电容的特性和优缺点。
首先按照介质的不同分为无机电容、有机电容和电解电容三大类：● 无机介质电容器：无机电容主要有陶瓷电容和云母电容，其基本结构就是在陶瓷片或者云母片的两面电镀金属材料比如银，电脑配件中陶瓷电容很常见。
陶瓷电容性质非常稳定、高频性能很好、无极性、耐压、耐热、低阻抗、体积小，综合性能好因此使用非常广泛，它可以应用在GHz级别的超高频器件上，比如军用雷达、电磁干扰发射器等精密仪器，当然CPU、GPU、Chipset表面也只能使用陶瓷电容。
CPU背面、GPU表面和GPU四周PCB上的小颗粒都是陶瓷电容陶瓷电容之所以如此普及，这是因为能够在超高频率下正常工作的也只有陶瓷电容。
所以我们可以看到，在主板CPU插槽四周/背面，显卡GPU四周/背面，还有内存、显存、芯片组、PCI-E插槽等，凡是高频器件周围都会有密密麻麻的陶瓷电容！数字供电主要依靠高性能的多层陶瓷电容但是，陶瓷电容的价格比较昂贵，而且容量有限，因此不适合作为供电模块的滤波电容。
不过近年来随着技术的发展，高档数字供电主控芯片也可以使用大量多层陶瓷电容，这可以让抗干扰能力、稳定性和转换效率都得到大幅提高！薄膜电容的基本构造就是2层聚丙乙烯塑料和2层金属箔膜交替夹杂然后捆绑而成。
这种电容的介质为高分子有机物，所以统称为有机电容，其特点与陶瓷电容类似，无极性、无感、高频特性好、体积小、耐压，但也同样存在容量不大、成本较高的缺点，另外它的介质是有机物，因此耐高温能力一般。
● 电解电容器：电介质的材料除了无机物就是有机物，为什么还会单独分出一个电解电容来呢？这是因为无机电容和有机电容的绝缘材料在生产时就已确定，比如陶瓷、云母、塑料等。
云母电容薄膜电容独石电容
云母电容薄膜电容独石电容云母电容薄膜电容和独石电容是两种常见的电容器类型，它们在电子领域中具有重要的应用。
本文将分别介绍云母电容薄膜电容和独石电容的特点、结构和应用。
一、云母电容薄膜电容云母电容薄膜电容是一种以云母薄膜作为介质的电容器。
云母是一种岩石矿物，具有优良的绝缘性能和热稳定性，因此在电容器中被广泛应用。
云母电容薄膜电容的结构相对简单，主要由两层金属电极之间夹着一层云母薄膜组成。
云母薄膜作为电容的介质，能够有效隔离两层金属电极，防止电流直接流过。
云母电容薄膜电容具有很多优点。
首先，它具有较高的工作电压和较低的漏电流。
其次，云母电容薄膜电容的温度稳定性较好，工作温度范围较宽。
此外，它还具有较好的频率特性和耐久性，可适用于高频和高温环境下的工作。
云母电容薄膜电容的应用广泛。
例如，在电子设备中，它常被用作耦合电容、绕组电容和滤波电容等。
此外，云母电容薄膜电容还被广泛应用于通信设备、雷达系统、医疗器械等领域。
二、独石电容独石电容是一种以独石材料作为介质的电容器。
独石是一种天然的矿石，具有良好的绝缘性能和介电特性，因此在电容器中具有广泛的应用。
独石电容的结构相对复杂，通常由多层金属电极和独石薄片交替叠加组成。
金属电极和独石薄片之间通过特殊工艺层层压制而成。
独石薄片作为电容的介质，能够有效储存电荷。
独石电容具有许多优点。
首先，它具有较高的电容密度和较低的损耗因子，能够存储更多的电荷。
其次，独石电容的温度稳定性较好，能够在较宽的温度范围内正常工作。
此外，它还具有较好的频率特性和较长的使用寿命。
独石电容的应用也非常广泛。
例如，在电子通信领域，独石电容常被用作射频滤波器、振荡电路和功率放大器等关键部件。
此外，独石电容还被广泛应用于电力电子、军事装备和航天航空等领域。
总结起来，云母电容薄膜电容和独石电容是两种常见的电容器类型，它们在电子领域中具有重要的应用。
云母电容薄膜电容以云母薄膜作为介质，具有较高的工作电压和较低的漏电流，适用于高频和高温环境。
电容的基本知识概述
电容的全然知识从事电子电路设计开发的，既有有多年经验的老手，也有刚进道的新手。
每个人都对单片机、DSP、嵌进式系统投进了大量的时刻和精力往研究，然而关于电路设计中应用最多、最广泛的元器件－－电容，又有多少人能搞的特别清楚呢？而这正是许多新手的迷惑之一，面对众多的电容类型：钽电解、铝电解、独石、薄膜、陶瓷、纸介质等，各种各样的封装形式：贴片、针式、方块、不规那么等，不同的应用领域：往耦、滤波、高频、低频、谐振、开关电源中的应用等，您是否能做出正确的选择呢？建议大伙儿多加补充，一方面相互学习，另一方面对新手也是一个关怀。
在下抛砖引玉，引用其它网站的一些文章，〔该网站名差不多记不得了，现对其表示感谢〕名称：聚酯〔涤纶〕电容〔CL〕符号：电容量：40p--4u额定电压：63--630V要紧特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容〔CB〕符号：电容量：10p--1u额定电压：100V--30KV要紧特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容〔CBB〕符号：电容量：1000p--10u额定电压：63--2000V要紧特点：性能与聚苯相似但体积小，稳定性略差应用：代替大局部聚苯或云母电容，用于要求较高的电路名称：云母电容〔CY〕符号：电容量：10p--0。
1u额定电压：100V--7kV要紧特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容〔CC〕符号：电容量：1--6800p额定电压：63--500V要紧特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容〔CT〕符号：电容量：10p--4。
7u额定电压：50V--100V要紧特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容〔CI〕符号：电容量：10p--0。
1u额定电压：63--400V要紧特点：稳定性较好，损耗小，耐高温〔200度〕应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0。
云母电容和薄膜电容
云母电容和薄膜电容都是电子元件中的一种电容器，用于存储和释放电荷。
它们在电路设计和应用中有不同的特点和用途。
云母电容（Mica Capacitor）：
云母电容是一种使用云母薄片作为电介质的电容器。
云母是一种绝缘性能优异的矿物材料，因此云母电容器具有高介电强度、低损耗因数和稳定的电容值等特点。
它们通常用于高频、高温和高电压的应用，如射频电路、高频滤波器、天线匹配等。
云母电容的制造成本较高，通常用于对性能要求较高的特定应用场景。
薄膜电容（Film Capacitor）：
薄膜电容是一种使用薄膜作为电介质的电容器，电介质薄膜可以是聚酯薄膜（PET）、聚丙烯薄膜（PP）、聚四氟乙烯薄膜（PTFE）等。
薄膜电容器通常具有较好的稳定性、低损耗因数和较高的频率响应。
它们广泛应用于各种电子设备中，如直流滤波、耦合、解耦等。
薄膜电容器有不同的类型，如金属薄膜电容器、电解型薄膜电容器等，可以根据具体应用选择不同的型号。
总之，云母电容和薄膜电容都是常见的电容器类型，用于不同的电路应用。
选择合适的电容器类型取决于应用的要求，包括工作频率、电压、温度稳定性以及成本等因素。
1/ 1。
