医用诊断高频X射线机技术参数及要求(精)
移动式高频医用诊断X射线机产品技术要求wandongdingli
移动式高频医用诊断X射线机适用范围：该产品供医疗单位放射科、病房、手术室做X射线摄影诊断用1.1 型号命名1.2产品组成该产品由X射线管头、限束器、移动式车架组成。
该产品各部件的技术特性及产品配置见表1。
表1 产品配置表1.3基本参数a）主逆变频率：40kHz；b）最高管电压：110kV；c）最高管电流：60mA；d）最大电流时间积：250mAs；e）最大输出电功率：3.5Kw；f）移动状态外形尺寸：长1490mm×宽700mm×高1450mm。
2.1 工作条件2.1.1 环境条件a) 环境温度：+10℃～+40℃；b) 相对湿度：30%～75%；c) 大气压力：700hPa～1060hPa。
2.1.2 电源条件a) 电源电压：单相220V±22V；b) 电源频率：50Hz±1Hz；c) 电源电阻：≤1.0Ω；d) 输入功率：4.0kVA。
2.2 电功率2.2.1最大输出电功率：见表22.2.2标称电功率：见表2表2 电功率2.3 性能要求2.3.1 X射线管电压a) 摄影X射线管电压调节范围：40～110kV，分档调节，每档1kV；b) X射线管电压值的偏差应符合GB9706.3-2000中50.103.1的要求；2.3.2 X射线管电流a) 摄影X射线管电流调节范围：10～60mA，分档调节，分档数从R’10数系中选取；b）X射线管电流值的偏差应符合GB9706.3-2000中50.103.2的要求;2.3.3 电流时间积a) 电流时间积调节范围：1～250mAs，分档调节，分档数从R’20数系中选取；b) 电流时间积值的偏差应符合GB9706.3-2000中50.103.4的要求。
2.3.4 防过载X射线机应有防过载措施, X射线发生装置内所设置的程序应能保证每单次摄影时，加载因素的选择不会超过X射线管的额定容量，应符合使用说明书中给出的最大加载因素组合。

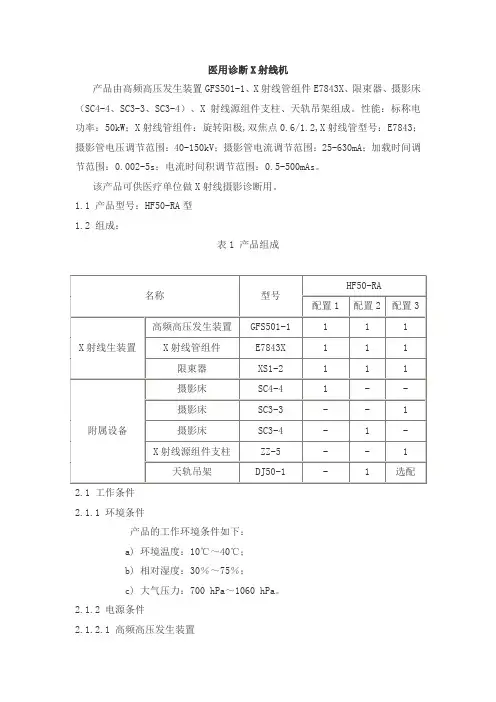

医用诊断X射线机产品技术要求
医用诊断X射线机产品由高频高压发生装置GFS501-1、X射线管组件E7843X、限束器、摄影床（SC4-4、SC3-3、SC3-4）、X射线源组件支柱、天轨吊架组成。
性能：标称电功率：50kW；X射线管组件：旋转阳极,双焦点0.6/1.2,X射线管型号：E7843；摄影管电压调节范围：40-150kV；摄影管电流调节范围：25-630mA；加载时间调节范围：0.002-5s；电流时间积调节范围：0.5-500mAs。
该产品可供医疗单位做X射线摄影诊断用。
1.1 产品型号：HF50-RA型1.2 组成：表1 产品组成2.1 工作条件2.1.1 环境条件产品的工作环境条件如下：a) 环境温度：10℃～40℃；b) 相对湿度：30％～75％；c) 大气压力：700 hPa～1060 hPa。
2.1.2 电源条件2.1.2.1 高频高压发生装置高频高压发生装置电源条件如下：a) 电源电压为三相380V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；c) 电源内阻应不大于0.17Ω；2.1.2.2 附属设备附属设备电源条件如下：a) 电源电压为单相220V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz2.1.2.3 电源容量机组电源容量瞬时65kVA。
2.2 电功率2.2.1 最大输出电功率间歇方式：50kW(100kV×500mA)。
2.2.2 标称电功率在加载时间为0.1s，X 射线管电压为100kV时，标称电功率为50kW(100kV×500mA)。
2.3 加载因素及控制2.3.1 X射线管电压X射线管电压应符合下列要求：a) 摄影管电压的调节范围（40～150）kV，分档可调，步长应不大于1kV；b) X射线管电压值的偏差，应符合GB 9706.3-2000中50.103.1的要求。
2.3.2 X射线管电流X射线管电流应符合下列要求：a) 摄影管电流的调节范围（25～630）mA，分档可调，分档在R’10数系中选取；b) X射线管电流值的偏差应符合GB 9706.3-2000中50.103.2的要求。
数字化医用X射线摄影设备技术参数及要求
立式摄影架系统
7.1
驱动方式：电动
*7.2
智能跟踪方式：支持自动/手动
7.3
平板探测器垂直移动范围：1500mm
7.4
平板探测器中心距地面最下距离：≤450 mm
7.5
平板探测器旋转角度范围：-15°～+90°
*7.6
一键式完成卧/立位摄影自动停泊转换，转换完成时间≤9s
*7.7
具备运动控制盒可以近台控制立柱升降，限束器控制，探测器旋转，自动跟踪，探测器立、卧位自动复位功能
支持多种规则及非规则的分格方式
11.2
支持图文报告系统
*11.3
图像的存储方式：DVD/CD-R刻录，刻录时带有自动预览软件，可使刻录的图像在任一普通电脑上观看，并做简单的处理
备注
设备须包含适配UPS稳压电源及手动液压叉车（地牛）
7.8
优质PUR材质活动摄影床
7.9
原装进口三视野电离室
*8
无线遥控装置
8.1
通讯模式：红外载波通讯
*8.2
功能实现：胸片架升降、旋转运动控制、限束器铅叶、光野指示灯控制、立式/卧式位复位按键、对中、跟踪功能
9
图像采集工作站
9.1
计算机系统：Windows操作系统,内存:≥2G,硬盘:≥500G
9.2
10.2
计算机系统：Windows操作系统,内存:≥8G,硬盘:≥1T
10.3
显示器：≥19"液晶显示器
*10.4
可完成图像的拼接功能，如全脊柱显示、全下肢显示等
10.5
图象处理功能：窗宽/窗位、漫游、缩放、放大镜、区域缩放、镜像、翻页、裁剪、灰度对比度、反色、伪彩色、滤波、平滑、锐化、边缘检测等

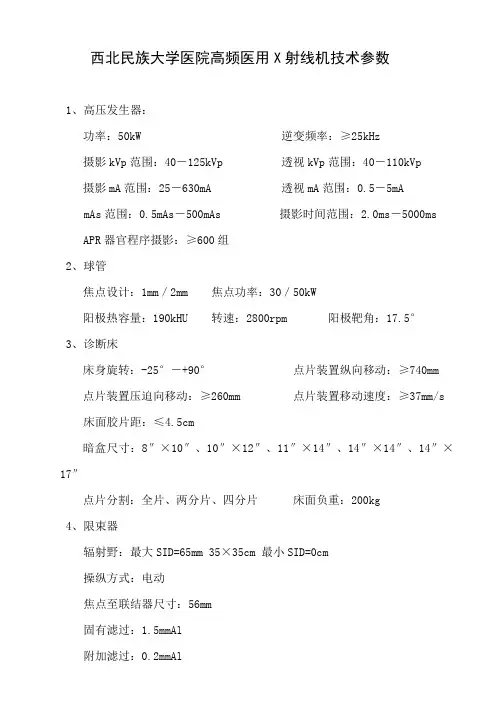

西北民族大学医院高频医用X射线机技术参数
西北民族大学医院高频医用X射线机技术参数1、高压发生器：功率：50kW 逆变频率：≥25kHz摄影kVp范围：40－125kVp 透视kVp范围：40－110kVp摄影mA范围：25－630mA 透视mA范围：0.5－5mAmAs范围：0.5mAs－500mAs 摄影时间范围：2.0ms－5000ms APR器官程序摄影：≥600组2、球管焦点设计：1mm／2mm 焦点功率：30／50kW阳极热容量：190kHU 转速：2800rpm 阳极靶角：17.5°3、诊断床床身旋转：-25°－+90°点片装置纵向移动：≥740mm 点片装置压迫向移动：≥260mm 点片装置移动速度：≥37mm/s 床面胶片距：≤4.5cm暗盒尺寸：8″×10″、10″×12″、11″×14″、14″×14″、14″×17″点片分割：全片、两分片、四分片床面负重：200kg4、限束器辐射野：最大SID=65mm 35×35cm 最小SID=0cm操纵方式：电动焦点至联结器尺寸：56mm固有滤过：1.5mmAl附加滤过：0.2mmAl5、滤线栅规格：会焦距：1200mm规格：388mm×464mm(14″×17″)方式：固定栅比(r)：8栅密度(N)：40L/cm6、影像增强器视野：9"最高中心分辨率：52 lp/cm转换系数：260/120/60cd/m2/mR/s7、电视系统摄像机象素数：40万扫描比率：隔行扫描每秒图像帧数：25分辨率：水平中心≥600线；垂直中心≥400线控制器：AD量化级数：8Bit数字存储帧数：8帧有效帧：1024像素(H)×576行(V)×8帧监视器尺寸：17”扫描制式：无闪烁逐行扫描分辨率：水平中心≥800线；垂直中心≥400线。
医用诊断X射线机技术指标
医用诊断X射线机技术指标医用诊断X射线机是一种常见且重要的医疗设备，在医学诊断中扮演着至关重要的角色。
其技术指标是评价X射线机性能的重要参数，包括X射线的辐射剂量、图像质量和设备的可靠性。
以下是医用诊断X射线机的一些重要技术指标：1.X射线辐射剂量：辐射剂量是指X射线在患者体内产生的辐射剂量，是评价X射线机安全性的指标之一、辐射剂量应当尽可能低，以减小对患者的损害。
X射线机应具备辐射剂量控制技术，例如自动曝光控制和剂量监测系统，能够根据患者的体厚、体质量和病情调整曝光剂量，避免过高的辐射。
2.图像质量：图像质量是指X射线影像的清晰度和细节显示能力，是评价X射线机影像质量的主要指标。
高质量的图像能够提供更准确的诊断信息。
影响图像质量的因素包括分辨率、对比度、噪声和伪影等。
优秀的X射线机应具备良好的分辨率和对比度，能够清晰地显示组织结构和病变。
3.设备可靠性：X射线机作为医疗设备，其可靠性至关重要。
医用X射线机的常见故障包括高电压模块故障、X射线管损坏、线控系统故障等。
优秀的X射线机应具备先进的自动故障检测和故障保护功能，能够及时预警和修复故障，确保设备的正常运行。
4.照射时间：照射时间是指X射线的曝光时间，是评价X射线机性能的重要指标之一、较短的照射时间有助于减少患者在放射照射下暴露的时间和剂量，同时也能提高医疗效率。
因此，优秀的X射线机应具备快速曝光技术和短暂曝光时间。
5.准确性和稳定性：X射线机应具备高精度、准确的曝光参数和图像显示。
同时，X射线机应具备稳定性，能够保持长时间的稳定工作，避免由于设备故障或其他原因导致的影像质量下降和诊断准确性降低。
6.色散和扩散：色散和扩散是指X射线束经过物质后发生的能量散射和方向扩散现象，影响了图像质量和像素间的对比度。
优秀的X射线机应具备良好的色散和扩散控制技术，以获得更清晰的图像和更高的对比度。
综上所述，医用诊断X射线机的技术指标涉及X射线辐射剂量、图像质量、设备可靠性、照射时间、准确性和稳定性以及色散和扩散等方面。
多功能医用诊断X射线系统参数与要求
多功能医用诊断X射线系统参数与要求多功能医用诊断X射线系统是现代医疗技术发展的产物，广泛应用于医院和诊所等医疗机构，可以为医生提供X射线影像，辅助医生进行疾病诊断和治疗。
为了满足不同的临床需求，多功能医用诊断X射线系统需要具备一系列的参数和要求。
首先，多功能医用诊断X射线系统需要具备较高的成像质量和分辨率。
成像质量是评价X射线系统性能的一个重要指标，它直接影响到影像的清晰度和细节展示能力。
因此，X射线系统应具备较高的空间分辨率和对比度分辨率，可以清晰显示不同组织和器官的细微结构，以帮助医生进行准确的诊断。
其次，多功能医用诊断X射线系统需要具备高度的灵活性和可扩展性。
现代医疗诊断需求不断变化，因此，X射线系统应具备可灵活调整和配置的功能。
例如，可以根据不同的病情和临床要求选择不同的成像模式和参数设置，以满足医生的诊断需求。
同时，系统还应具备可扩展的硬件和软件接口，以便于后期升级和功能扩展。
另外，多功能医用诊断X射线系统需要具备较低的辐射剂量和辐射风险。
X射线是一种有害的电离辐射，对人体有一定的生物效应。
因此，X射线系统应具备较低的辐射剂量输出和控制能力，以最大限度地减少辐射对患者和医护人员的危害。
另外，系统还应具备辐射防护措施和设备，确保医护人员的安全。
此外，多功能医用诊断X射线系统还应具备易操作和人性化的特点。
现代医生工作繁忙，因此，X射线系统应具备简单易用的操作界面和工作流程，以便于医生操作和学习。
同时，系统还应具备智能化的辅助功能，例如，自动曝光控制和图像处理等，以提高工作效率和诊断准确率。
最后，多功能医用诊断X射线系统还应具备良好的数据存储和传输能力。
医学影像数据量大且重要，系统应具备大容量的存储设备和高速的数据传输接口，以便于对影像数据进行存储、管理和传输。
同时，系统还应具备良好的数据安全保护措施，确保患者隐私和数据的机密性。
移动式高频医用诊断X射线机产品技术要求北京大恒医疗
移动式高频医用诊断X射线机适用范围：用于病房、放射科、骨科、手术室作X射线诊断检查。
1.型号、组成1.1型号说明型号：DHXC-I，DH为“大恒”汉语拼音缩写，XC为移动式X射线机缩写，I为产品设计序号1.2组成：a）X射线源组件；b）移动式C形臂车架（含电气控制系统）；c）X射线图像增强器电视系统（配230mm影像增强器）；d）监视器车架。
2.性能及要求2.1 工作条件2.1.1电源条件a）电源电压为220Vac，频率50Hz，正弦波；b）电源内阻不大于0.6Ω；c) 电源容量不小于7.5kVA。
2.1.2 环境条件a）环境温度为：5℃～40℃；b）相对湿度为：30%～75%；c) 大气压力为：70kPa～106kPa。
2.2 最大输出电功率、标称电功率与最高额定管电压、工作频率a）最大输出电功率：4.9kW（70kV、70mA、0.457s），标称电功率：100kV、44mA、0.636mAs。
b) 最高额定管电压为：110kV。
c) 最高工作频率：100kHz±5%。
2.3 摄影管电压和电流调节范围摄影管电压和电流时间积调节分档和允许范围2.4 透视管电压调节范围与精度a) 透视管电压调节范围为40kV～110kV，连续可调；b）透视管电压精度应不超过预置值的±10%。
2.5 透视管电流调节范围与精度a) 透视管电流范围为0.4mAs～4.0mAs；b）透视管电流精度应不超过预置值的±20%。
2.6 X射线图像增强器电视系统性能a) 配230mm影像增强器，其水平中心分辨率应不小于22Lp/cm；b）低对比度分辨率值为：用利兹X射线试验物体进行测量，其值应大于等于10个圆形；c) 在规定条件（40kV、0.8mA）下，X射线影响增强器入射面空气比释动能率不大于10μR/s；d) 在规定条件（70kV、2.5mA）下，透视时最大入射空气比释动能率应不大于250μGy/s。
医用诊断X射线机技术指标
医用诊断X射线机标准规范。
YY/T 0106-2004 医用诊断X射线机通用技术条件YY/T 0129-1993 医用诊断X射线可变限束器技术要求及试验方法YY/T 0347-2002 微型医用诊断X射线机通用技术条件YY/T 0479-2004 医用诊断旋转阳极X射线管最大对称辐射野的测定YY/T 0481-2004 医用诊断X射线设备-测定特性用辐射条件YY 0198-1995 10mA医用诊断X射线机YY 0199-1995 30mA医用诊断X射线机YY 0201-1995 100mA医用诊断X射线机YY 0292.1-1997 医用诊断X射线辐射防护器具第一部分:材料衰减性能的测定YY 0292.2-1997 医用诊断X射线辐射防护器具第二部分:防护玻璃板YY 0317-2000 医用诊断X射线机通用技术条件YY 0318-2000 医用诊断X射线辐射防护器具第3部分：防护服和性腺防护器具YY 0007-1990 200MA医用诊断X射线机YY 0008-1990 300MA医用诊断X射线机YY 0200-1995 50mA医用诊断X射线机YY/T 0063-2000 医用诊断X射线管组件－焦点特性JJG 961-2001 医用诊断计算机断层摄影装置(CT)X射线辐射源检定规程YY/T 0106-2008 医用诊断X射线机通用技术条件YY/T 0063-2007 医用电气设备医用诊断X射线管组件焦点特性YY/T 0129-2007 医用诊断X射线可变限束器通用技术条件(不清晰)YY 0063-2000 医用诊断X射线管组件－焦点特性YY/T 0128-2004 医用诊断x射线辐射防护器具装置及用具YY/T 0202-2004 医用诊断X射线体层摄影装置YY/T 0064-2004 医用诊断旋转阳极x射线管电、热及负载特性YY/T 0093-2004 医用诊断x射线影像增强器YY/T 0094-2004 医用诊断X射线透视荧光屏GB/T 10151-2008 医用诊断X射线设备高压电缆插头、插座技术条件GB 8279-1987 医用诊断X线卫生防护标准GB 10150-1988 400MA医用诊断X射线机GB/T 11757-1989 医用诊断X射线机曝光时间测试方法JJG 744-2004 医用诊断X射线辐射源GB 11756-1989 医用诊断X射线管组件通用技术条件GB 11756-1989 医用诊断X射线管组件通用技术条件GB 4505-1984 医用诊断X线发生装置通用技术条件GB 5665-1985 医用诊断X线机械装置通用技术条件GB 9706.11-1997 医用电气设备第二部分:医用诊断X射线源组件和X射线管组件安全专用要求GB/T 11755.2-1989 医用诊断X射线机管电流测试方法YY 0009-1990 500MA医用诊断X射线机YY/T 0064-1991 医用诊断旋转阳极X射线管电、热及负载特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、20KW、30KW 医用诊断高频X射线机技术参数及要求
20KW 医用诊断高频X射线机技术参数
30KW 医用诊断高频X射线机技术参数
二、台式全数字黑白超声诊断仪技术参数及要求
货物名称：台式全数字黑白超声诊断仪
三、全自动血液细胞分析仪技术参数及要求
四、多参数监护仪、急救箱的参数及要求
（一）多参数监护仪
1．整机通过中国CMDC、欧盟CE和美国FDA认证，必须提供相关证书
2．12寸以上彩色TFT显示屏，同屏能显示8通道及以上波形3．采用专业的医用NucleusPLUS操作系统，保证系统的专业性和稳定性
4．按国际要求，具有药物浓度计算功能
5．中英文操作界面，并可直接输入中文
6．必须具备ECG、NIBP、SpO2、PR、TEMP、Resp等生命体征的监测
7．可升级监测：双有创压和颅内压监测、呼末CO2监测、热稀释心排量监测、麻醉气体监测，提供相关注册证明材料
8．心电功能：3/5导联可转换、ST段监测、9种以上心律失常分析回顾、6道以上多导联同屏显示
9．呼吸：有呼吸氧合图功能、有窒息报警功能
10．心电监测：3/5导联可转换、ST段监测、9种以上心律失常分析回顾、6道以上多导联同屏显示
11．血氧监测：可升级Masimo SET血氧饱和度监测
12．所有监测参数均能进行72小时趋势图回顾
13．可选配置：它床观察功能、掉电存储功能、打印功能
14．联网功能：能实现与中心监护系统进行有线、无线和遥测
三种方式的混合连接、数据管理和双向控制
15．报警功能：具有上、下限报警功能，声、光双重三级报警16．提供四川省内四十家以上三级以上医院的用户名单、联系人和联系方式
17．厂家在四川工商部门注册有直属售后服务中心，提供注册材料；德阳地区配有专业维修工程师
18．主机两年免费保修，产品保修终身免收人工服务费
（二）急救箱
内科急救箱2个
外科急救箱2个（内置氧气瓶）。
