交流高压试验变压器
FS系列试验变压器
一、产品概述：
本公司依据《试验变压器国家标准》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和充气式（SF6）系列变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中必不可少的重要设备。
二、产品特点
1、缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2、解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。
所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3、采用金属固定引线和均压，从而消除了放电现象。
4、渍箱结构紧凑，外观新颖，体积小．重量轻。
5、铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。
线圈为同心圆筒．多层塔式结构
三、产品结构
油浸式、充气式试验变压器结构分别如图1和图2所示。
图1油浸式试验变压器图2充气式试验变压器
1-短路杆D 2-均压球 3-变压器套管 4-变压器提手 5-油阀 6、7—输入端子a、x
8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X
12—高压输出A 13—高压硅堆（交流变压器无）14、外壳
15、阀门及压力表（油浸式试验变压器无）
轻型高压试验变压器采用单框式铁芯结构。
初级绕组绕在铁芯上，高压绕组在外。
这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。
图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构，整体外观显得美观大方。
图2所示的充气式试验变压器的外壳采用圆柱罐式容器结构，能承受0.8Mpa压强。
三、工作原理
本系列轻型高压试验变压器为单相变压器，经操作箱（台）内调压器（100KVA以上调压器外附）输出可调的0～200V或0～400V电压至试验变压器的初级绕组，根据电磁感应原理，在次级绕组可获得可调的高电压。
单台交直流试验变压器工作接线原理见附图一；高压套管中装有高压硅堆，串接在高压回路中作半波整流。
当短路杆将高压硅堆短接时，输出的高压为工频交流。
拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。
试验变压器串级使用接线原理见附图二。
串级高压试验变压器有很大的优越性，因为整个装置由几台单台试验变压器组成，单台试验变压器体积小、重量轻，便于运输和安装。
它既可串接成高出几倍单台试验变压器的额定电
压输出而组合使用，又可分开成几套单台试验变压器单独使用。
附图二中，在第一级和第二级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。
低压电源加在试验变压器I 的初级绕组a1x1上，单台试验变压器I、II、III的输出电压分别是V1、V2、V3。
励磁绕组A1、C1给第二级试验变压器的初级绕组供电；第二级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。
第二级试验变压器II和第三级试验变压器III 的箱体对地分别在V1和V1+V2的高电位上，箱体对地是绝缘的，试验变压器I的箱体接地。
所以第一级、第二级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3，其额定容量则分别为3P、2P、1P。
四、试验变压器的容量选择
标称试验变压器容量PN的确定公式：PN=KUN2ωC×10-9
式中：PN——标称试验变压器容量（KV A）
UN——试验变压器的额定输出高压的有效值（KV）
K——安全系数。
K≥1，标称电压UN≥1MV时，K=2，标称电压较低时，K值可取高一些。
C——被试品的电容量（PF）
ω——角频率，ω=2πf，f——试验电源的频率
被试设备的电容量C可由交流电桥测出。
C的变化很大，可由设备的类型而定。
典型数据如下：
简单的棒式或悬式绝缘子几十pF
简单的分级套管100～1000pF
电压互感器200～500pF
电力变压器＜1000kV A ～1000pF
＞1000kVA 1000～10000pF
高压电力电缆和油浸纸绝缘250～300PF/m
气体绝缘～60pF/m
封闭变电站，SF6气体绝缘100～10000pF
对于不同的试验电压UN，选择不同的（适当的）安全系数K。
以下列出不同的UN所选用的K值供参考。
UN=50～100KV K=4
UN=150～300KV K=3 UN＞300KV K=2
五、主要技术参数
注：额定输出电流指连续５min工作输出电流。
可对用户特殊需要的操作箱设计制造。
变压器交流耐压试验作业指导书
变压器交流耐压试验作业指导书作业指导书：变压器交流耐压试验一、背景介绍变压器交流耐压试验是对变压器进行电气性能测试的一种重要方法，通过检测变压器在额定电压下的绝缘性能，可以评估其绝缘能力和安全可靠性。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保测试的准确性和安全性。
二、设备准备1. 变压器：准备待测试的变压器，并确保其已经进行了必要的外观检查和绝缘测试。
2. 交流高压发生器：选择合适的交流高压发生器，并确保其性能稳定可靠。
3. 绝缘电阻测试仪：准备一台绝缘电阻测试仪，用于测量变压器的绝缘电阻。
4. 高压导线和夹具：准备足够长度的高压导线和夹具，以连接变压器和高压发生器。
三、操作步骤1. 确认测试条件：根据变压器的额定电压和规范要求，确定测试时的电压和时间。
2. 连接测试电路：将高压发生器的输出端与变压器的高压侧绕组相连，将地线连接到变压器的接地端。
3. 测量绝缘电阻：使用绝缘电阻测试仪，测量变压器的绝缘电阻。
确保测试仪的电源正常，接地线连接良好。
4. 施加高压：打开高压发生器的电源，并逐步增加输出电压，直到达到测试要求的电压。
保持电压稳定，记录测试时间。
5. 观察变压器运行情况：在测试过程中，观察变压器的运行情况，包括温度、噪音和振动等。
如发现异常情况，应立即停止测试并进行检查。
6. 测试结束：达到测试时间后，逐步降低高压发生器的输出电压，直到归零。
断开测试电路，关闭设备电源。
四、注意事项1. 安全第一：在进行变压器交流耐压试验时，务必遵守相关的安全规范和操作要求。
确保操作人员具备相关的安全知识和技能。
2. 设备检查：在进行测试之前，对设备进行必要的检查和维护，确保其正常工作和安全可靠。
3. 测试环境：测试应在干燥、通风良好的环境中进行，避免有害气体和灰尘的干扰。
4. 数据记录：在测试过程中，及时记录测试数据，包括测试时间、电压和绝缘电阻等。
确保数据准确可靠。
5. 异常处理：如发现变压器运行异常、电压波动或其他不正常情况，应立即停止测试，并进行必要的检查和维修。
交直流试验变压器原理
交直流试验变压器原理1.主变压器：主变压器是交直流试验变压器的核心组件，用于产生高压直流电力。
它由高电压绕组和低电压绕组组成，绕组之间通过铁芯连接。
交流电信号经过主变压器的一侧绕组，并通过铁芯产生磁感应强度。
通过调整输入电压和输出电压的比例，可以实现所需的直流电输出。
2.辅助变压器：辅助变压器是交直流试验变压器的辅助组件，用于产生测试所需的交流电信号。
它通常由多个绕组组成，可提供不同的电压和电流选择。
交流电信号经过辅助变压器的绕组，并通过铁芯产生磁感应强度。
通过调整输入电压和输出电压的比例，可以实现所需的交流电输出。
3.附件：交直流试验变压器通常配备了各种附件来满足不同试验需求。
例如，温度传感器用于监测变压器的温度，过流保护装置用于防止过电流损坏变压器，接地开关用于连接或断开地电流。
这些附件可根据需要配置和使用。
1.变压器绕组通过电流激励产生磁场，磁场相对于铁芯产生感应磁力线。
2.感应磁力线通过铁芯将磁场传递到输出绕组，从而产生输出电压。
3.当输入电流为交流电时，输出电压也为交流电，并且可以根据需要进行电流和电压的调整。
4.当输入电流为直流电时，输出电压也为直流电，并且可以根据需要进行电流和电压的调整。
5.辅助变压器通过调整输入和输出的电压和电流比例，可以实现所需的交流电输出。
6.附件根据需要配置和使用，以保障变压器的安全运行。
交直流试验变压器主要应用于高压实验室、电力系统和电力设备中，用于进行各种电气性能试验，如绝缘强度测试、耐压测试、局放测试等。
通过交直流试验变压器，可以模拟实际的工作环境，提供可靠的试验结果，以确保电气设备的安全运行。
总结起来，交直流试验变压器是一种用于进行高压交流电及直流电的试验的特殊变压器。
它通过磁场感应、电压变换和电流调节等基本原理，将输入的交流电或直流电转化为所需的输出电流和电压。
在电力系统和电力设备中的试验中，交直流试验变压器发挥着重要的作用，可以提供可靠的试验结果，确保电气设备的安全运行。

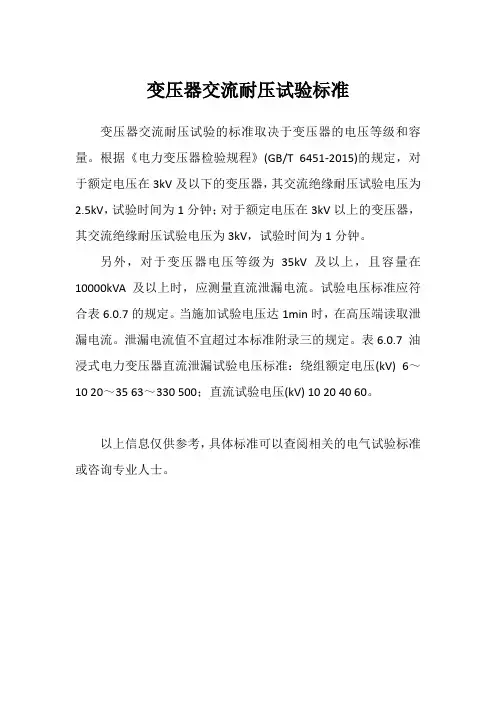

变压器交流耐压试验标准
变压器交流耐压试验标准
变压器交流耐压试验的标准取决于变压器的电压等级和容量。
根据《电力变压器检验规程》(GB/T 6451-2015)的规定，对于额定电压在3kV及以下的变压器，其交流绝缘耐压试验电压为2.5kV，试验时间为1分钟；对于额定电压在3kV以上的变压器，其交流绝缘耐压试验电压为3kV，试验时间为1分钟。
另外，对于变压器电压等级为35kV及以上，且容量在10000kVA及以上时，应测量直流泄漏电流。
试验电压标准应符合表6.0.7的规定。
当施加试验电压达1min时，在高压端读取泄漏电流。
泄漏电流值不宜超过本标准附录三的规定。
表6.0.7 油浸式电力变压器直流泄漏试验电压标准：绕组额定电压(kV) 6～10 20～35 63～330 500；直流试验电压(kV) 10 20 40 60。
以上信息仅供参考，具体标准可以查阅相关的电气试验标准或咨询专业人士。
110kVkVA电力变压器交流耐压试验技术方案
110kVkVA电力变压器交流耐压试验技术方案-HT-/kV/32kV变频串联谐振试验装置一、被试品对象及试验要求1．kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV 2．kV/mm2电缆交流耐压试验，长度m，电容量≤μF，试验频率为30-Hz试验电压kV 3．kV断路器的交流耐压试验，试验频率为30-Hz试验电压不超过kV 二、工作环境1 环境温度：－C –45 0C；2 相对湿度：≤90%RH；3 海拔高度: ≤米；三、装置主要技术参数及功能1 额定容量：；2 输入电源：单相V电压，频率为50Hz；3 额定电压：kV；32kV4 额定电流：3A；12A5 工作频率：30-Hz；6 波形畸变率：输出电压波形畸变率≤1%；7 工作时间：额定负载下允许连续60；过压倍1分钟； 8 温升：额定负载下连续运行60后温升≤65K； 9 品质因素：装置自身Q≥30(f=45Hz)；10 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11 测量精度：系统有效值级；四、设备遵循标准GB-88 《电抗器》 GB 《电力变压器》GB- 《电气装置安装工程电气设备交接试验标准》 DL/T - 《电力设备预防性试验规程》《外壳防护等级》- 1 –GB 《电工名词术语》 GB/~2- 《高电压试验技术》五、装置容量确定kV/mm2电缆，长度m，电容量≤μF，试验频率为30-Hz试验电压kV频率取35Hz试验电流 I=2π试 =2π×35××10-6××= 对应电抗器电感量 L=1/ω2C=H设计八节电抗器，使用电抗器四节串联二组并联，则单节电抗器为48/32kV//H验证: 1、kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV使用电抗器五节串联，此时电感量为L=*5=H试验频率f=1/2π√LC=1/(2××√××10-6)= 试验电流 I=2π试 =2π×××10-6××=结论：装置容量定为/kV/kV/32kV，分八节电抗器，电抗器单节为48/32kV//H通过组合使用能满足上述被试品的试验要求试验时设备使用关系列表设备组合被试品对象电抗器48/32kV 八节使用电抗器五节串联m使用电抗器四节串联二组并联使用电抗器七节串联激励变压器输出端选择5kV 5kV 10kVkV主变 kV电缆 kV断路器六、系统配置及其参数1 激励变压器-15/5/10kV/ 1台a) 额定容量：15； b) 输入电压：V，单相；- 2 –c) 输出电压：5kV；10kV； d) 结构：干式； e) 重量：约95kg；2 变频电源-HT-F -15kW/V 1台a) 额定输出容量：15kWb) 工作电源：±10%V，工频 c) 输出电压：0 – V，单相， d) 额定输入电流： e) 额定输出电流： f) 输出波形：正弦波 g) 电压分辨率： h) 电压测量精度：% i) 频率调节范围：30 – Hz j) 频率调节分辨率：≤ k) 频率稳定度： %l) 运行时间：额定容量下连续60m) 额定容量下连续运行60元器件最高温度≤65K; n) 噪声水平：≤50dB o) 可实现以下功能1) 内部由嵌入式触摸屏控制操作功能得到优化操作简单2) 自动扫频寻找谐振点频率范围20-Hz可手动设置扫频范围扫频最大耗时3分钟(全频扫) 频率分辨率3) 自动试验用户可设置试验程序系统自动按设置的程序完成试验过程4) 自动试验时自动跟踪系统的谐振状态当谐振状态发生变化超过设置的区域时系统自动跟踪谐振点在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线5) 耐压时自动跟踪电压电压正常波动时自动调整电压到目标电压由用户根据试验情况进行操作6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出- 3 –7) 软件经过严格模拟运行检验，运行安全、稳定、可靠8) 自动保存试验数据数据查询功能根据查询条件查询以往的试验数据；9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流 10) 保护功能：具有断电、过流、过压及闪络保护功能；a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动12) 外观及操作界面充分采用人性化设计，美观大方，操作简便 13) 重量约28kg；3 高压电抗器DK-48/32kV 8节a) 额定容量：48; b) 额定电压：32kV； c) 额定电流：； d) 电感量：H/单节；e) 品质因素：Q≥30 (f=45Hz)； f) 结构：干式； g) 重量：约52kg；4 电容分压器- kV -pF 1套a) 额定电压：kV； b) 高压电容量：pF c) 介质损耗：tgσ≤%； d) 分压比：：1 e) 测量精度：有效值级;- 4 –f) 重量：约18kg；七、供货清单一览表配置设备一览表序号 1 2 3 4 5 序号 1 2 3。
电力变压器高压试验及故障处理
电力变压器高压试验及故障处理电力变压器是电力系统中非常重要的设备，它们被广泛用于升压、降压、分配和传输电能。
在变压器的运行过程中，高压试验是至关重要的一个环节，它可以有效地发现潜在的故障和提高设备的可靠性。
本文将介绍电力变压器的高压试验及相关的故障处理方法。
一、电力变压器的高压试验高压试验是指在变压器运行之前对其进行的一种耐压性测试。
通过高压试验可以检测变压器绝缘系统是否完好，以及是否存在局部放电、绝缘老化等问题。
在高压试验中，通常会采用交流耐压试验和雷电冲击试验。
1. 交流耐压试验交流耐压试验是指在高压下对变压器绝缘系统进行持续的交流电压加载。
试验过程中，将变压器的高压绕组和低压绕组分别接于耐压设备的高压端和低压端，然后加以一定的交流电压，通常为额定电压的2.5倍。
试验的持续时间通常为数分钟至数十分钟不等，其目的是检测变压器的绝缘系统能否耐受额定工作电压的2.5倍电压的持续加载。
如果试验顺利通过，则表明变压器的绝缘系统完好，可以投入运行。
2. 雷电冲击试验雷电冲击试验是指在高压下对变压器绝缘系统进行一次短暂的、高能量的脉冲电压加载。
试验过程中，利用雷电仿真测试设备对变压器绝缘系统进行一次雷电冲击模拟试验，以检测其能否耐受来自雷电的瞬时高能量冲击。
如果试验通过，则表明变压器的绝缘系统能够在雷电冲击下正常运行。
在进行高压试验时，有时会出现一些故障问题，需要及时进行处理。
下面我们将介绍一些常见的高压试验故障及处理方法。
1. 局部放电局部放电是指在绝缘材料中发生的局部放电现象，通常表现为微小的闪络和声响。
局部放电可能导致绝缘材料的老化和破坏，严重影响绝缘系统的可靠性。
在高压试验中，如发现局部放电现象，应立即停止试验，并对变压器进行详细的检查。
通常需要使用特殊的探测设备对变压器绝缘系统进行定位和评估，以找出局部放电的具体位置和原因。
一旦确定局部放电的位置和原因，必须采取针对性的措施进行修复和处理，以保证变压器的可靠运行。
SB-JZ试验变压器-详细说明
TQSB-JZ试验变压器详细说明简单介绍精品工频交直流试验变压器适用于电力和科研单位对电机、电缆、变压器、开关、电器等电力设备进行工频耐压试验或直流泄漏试验。
精品工频交直流试验变压器的详细介绍TQSB系列精品工频交直流试验变压器一、产品概述TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006-89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。
二、产品结构TQSB系列轻型高压试验变压器铁芯为单框式。
线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。
高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
其内外部结构见图1。
图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
10kv干式变压器交流耐压试验标准
10kv干式变压器交流耐压试验标准10kv干式变压器交流耐压试验标准1. 引言10kv干式变压器交流耐压试验标准是衡量变压器质量和性能的重要指标之一。
通过进行交流耐压试验，可以检测变压器在额定电压下的绝缘能力和安全性能，确保变压器在运行过程中能够稳定可靠地工作。
本文将从多个角度对10kv干式变压器交流耐压试验标准进行全面评估和探讨。
2. 标准概述10kv干式变压器交流耐压试验标准主要包括对变压器的额定电压下进行的耐压测试。
在测试过程中，需要对变压器的各个绝缘部分进行耐压检测，以验证其在额定电压下的绝缘性能。
还需要对变压器的绝缘材料、接地系统等进行综合检查，确保其符合相关的安全标准和要求。
3. 耐压试验的目的和意义3.1 目的10kv干式变压器交流耐压试验的主要目的是验证变压器在额定电压下的绝缘能力，以保证其在运行过程中不会出现绝缘击穿或漏电等安全隐患。
通过测试，可以提前发现潜在的故障和缺陷，及时加以处理和修复。
3.2 意义交流耐压试验是保证变压器质量和安全性的重要手段，通过测试可以有效提高变压器的可靠性和稳定性，延长其使用寿命，降低维护和故障处理成本，保障电力系统的正常运行。
4. 测试过程和要求4.1 测试设备在进行10kv干式变压器交流耐压试验时，需要使用专门的测试设备和工具，包括耐压测试仪、绝缘电阻计、电压表、电流表等。
这些设备要保证精准可靠，并且符合国家相关标准和规定。
4.2 测试步骤（1）测试前准备：对测试设备进行检查和校准，确保各项指标符合要求。
（2）测试对象准备：对待测变压器进行清洁和检查，确认各项接地部分和绝缘部分无异常。
（3）测试操作：按照标准要求，对变压器的各个绝缘部分进行交流耐压测试，记录测试数据并进行分析。
（4）测试结果评估：根据测试数据，对变压器的绝缘能力进行评估和判定。
4.3 测试要求在进行10kv干式变压器交流耐压试验时，需要严格按照相关标准和要求进行操作，确保测试的准确性和可靠性。
MEYD-3KVA50KV 试验变压器
一、概述：试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。
用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。
二、结构交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。
线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；外壳为便携式，具有体积小、重量轻、外形美观、移动方便等优点。
三、工作原理用工频220V（10kVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到YD-10kvA/50kv试验变压器初级绕组。
根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。
此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的 2 错误！未指定书签。
倍。
本系列产品分为三大类：交流型命名为YD、交直流两用型命名为YDZ，同时可将带有200V抽头的YD、YDJZ连接成串激式试验变压器。
四、技术参数1.系列交流试变技术参数型号容量（KVA）高压输出电压（KV）高压输出电流（mA)低压输入变化温升℃30分钟V AYD-1.5 1.5 50 30 200 7.5 500 10 YD-3 3 50 60 200 15 500 10 YD-5 5 50 100 200 25 500 10 YD-10 10 50 200 220/380 50/26 500 10 YD-20 20 50 400 380 53 500 10YD-30 30 50 600 380 79 500 10 YD-40 40 50 800 380 105 500 10 YD-50 50 50 1000 380 132 500 10 YD-5 5 100 50 200 25 1000 10 YD-10 10 100 100 200/380 50/26 1000 10 YD-20 20 100 200 380 53 1000 10 YD-30 30 100 300 380 79 1000 10 YD-40 40 10 400 380 105 1000 10 YD-50 50 100 500 380 132 1000 10 YD-100 100 100 100 500 263 1000 10 YD-150 150 100 1500 500 300 1000 10 YD-200 200 100 2000 500 400 1000 10 YD-250 250 100 2500 380 500 1000 10 YD-20 20 150 133 380 53 1500 10 YD-30 30 150 200 380 79 1500 10 YD-50 50 150 333 380 132 1500 10 YD-100 100 150 666 500 263 1500 10 YD-150 150 150 1000 500 300 1500 10YD-200 200 150 1333 500 400 1500 10 YD-250 250 150 1666 380 500 1500 10 YD-30 30 200 150 380 79 2000 10 YD-50 50 200 250 380 132 2000 10 YD-100 100 200 500 380 263 2000 10 YD-150 150 200 750 500 300 2000 10 YD-200 200 200 1000 500 400 2000 10 YD-250 250 200 1250 500 500 2500 10 YD-30 30 250 120 380 79 2500 10 YD-50 50 250 200 380 132 2500 10 YD-100 100 250 400 380 263 2500 10 YD-150 150 250 600 500 300 2500 10 YD-200 200 250 800 500 400 2500 10 YD-250 250 250 1000 500 500 2500 10注：100KVA及以上的输入电压可提高到3000V或者由用户提出。
变压器高压试验
变压器高压试验电力变压器高压试验的方法为:(1)按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性;(2)在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零"位;(3)在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮;红色指不灯点亮后，等待升压;(4)试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况;(5)电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。
为了保证电力变压器高压试验结果的精确性、真实性，必须严格按照相关规定，合理选取试验内容。
电力变压器高压试验的内容主要包括:绝缘电阻的测量、泄漏电流的测量、介质损耗因数测试、交流耐压试验等，下面进行具体的介绍。
在电力变压器高压试验中，绝缘电阻测量是最为方便、简单的预防性试验。
在变压器的绝缘电阻测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。
以1台高压侧电压110 kV、容量31 500 kVA变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则变化情况。
因此，在变压器的绝缘电阻测量中，一定要合理控制试验室的温度，以保证绝缘吸收比实测值的真实性。
在电力变压器泄漏电流的测量中，主要使用数显泄漏电流测试仪进行测量，其额定工作电压一般在2.5kV以下，明显低于变压器的额定工作电压。
如果使用直流兆欧表无法满足试验中对于电压的要求，可以采取加直流高压的试验方法，以确保变压器泄漏电流测量结果的精确性。
在高压情况下，如果变压器的泄漏电流明显高于低压情况下的电流，则表明变压器的高压绝缘电阻小于低压绝缘电阻，即变压器本身存在质量缺陷，防泄漏功能也无法满足使用要求。
变压器的交流耐压试验
变压器的交流耐压试验
变压器的耐压试验是对其绝缘强度进行检测的一项重要试验。
交流耐压试验的主要目的是检验变压器在额定电压以下的绝缘强度。
一、试验原理
在变压器的一端输入一个比额定电压高但持续时间很短的高压,同时另一端接地。
如果变压器的绝缘没有发生击穿或表面闪络,说明其绝缘强度能够承受该高压,就通过了耐压试验。
二、试验方法
1. 将变压器的高压绕组接到试验高压发生器的高压端,低压绕组和铁芯接地。
2. 逐步提高试验电压,至额定线电压的1.5倍保持1min,观察是否有绝缘破坏现象。
3. 然后继续升压,直到耐压试验电压值(一般为额定线电压的2倍),维持1min。
4. 最后将试验电压减小至零,完成试验。
三、注意事项
1. 试验过程中,要密切观察绝缘有无异常,一旦发现问题要及时停止试验。
2. 耐压试验必须在无负载的情况下进行。
3. 耐压试验电压的频率应与变压器的额定频率相同。
4. 耐压试验时,要控制电压上升的速率,每秒不超过5kV,避免发生涌入过流。
交流耐压试验是确定变压器绝缘水平的重要试验,其结果关系到变压器的安全可靠运行。
要按规范要求进行试验,并做好绝缘监测,以确保试验的安全与有效性。
