单相桥式电压逆变器的设计
4.2 参数设置和计算
参数设置：直流侧输入电压Ud =120V,θ =60°，R=10Ω ，电容和电感都设置 为理想状态下。则所得的波形即是上图所示的波形。
7
武汉理工大学电力电子技术课程设计说明书
计算：根据波形可得，一个周期内的两个半个周期的输出电压值大小相等， 而幅值的正负相反， 则输出平均电压为 0。 同理输出平均电流和有功功率都是 0。 输出的电压幅值为Ud =120V,-Ud =-120V。 电容设为无穷大， 即是直流侧电压不变。
5 应用举例
逆变电路的应用非常广泛。在已有的各种电源中，蓄电池、干电池、太阳能 电池等都是直流电源，当需要把这些电源向交流负载供电时，就需要逆变电路。 另外，交流电动机调速用的变频器、不间断电源、感应加热电源等电力电子装置 使用非常广泛，其电路的核心部分都是逆变电路。有人说，电力电子技术早期曾 处在整流电路时代， 后来则进入了逆变器时代，可见逆变电路在现实生产生活中 的作用之大和应用之广泛。 而电压型单相桥式逆变器作为逆变电路中最主要的一种， 它在现实生产生活 中也占有重要地位，电压型逆变电路主要用于两方面： 1） 笼式交流电动机变频调速系统。 由于逆变电路只具有单方向传递电能的功能， 故比较适用于稳态运行、无需频繁起制动和加、减速的场合。 2)不停电电源。该电源在逆变入端并接蓄电池，类似于电压源。 下面简单介绍一下电压型单相全桥逆变器的一种应用： 采用单相全桥逆变电路， 可以设计出车载逆变电源， 实现把直流电源 （12v） 转换成交流电源（320V，50HZ） ，并对负载进行供电。达到的性能要求就是转换 出稳定的工频电源，供给给汽车上的一些电器如车灯，音像等使用。 车载电源的 DC/AC 部分，采用单相全桥逆变电路，由 4 个 IRF740 构成桥式 逆变电路， IRF740 最高耐压 400V， 电流 10A， 功耗 125W， 利用半桥驱动器 IR2110 提供驱动信号， 其输入波形由 SG3524 提供，同理可调节该 SG3524 的输出驱动波 形的 D<50％，保证逆变的驱动方波有共同的死区时间。
武汉理工大学电力电子技术课程设计说明书
单相桥式电压逆变器的设计
1.1 方案概述
本次课程设计的主要目标， 是设计一个单相桥式电压逆变电路。同时要设计 相应的触发电路和过电流过电压保护电路。根据电力电子技术的相关知识，单相 桥式逆变电路是一种常见的逆变电路模型，在日常生活中有着广泛的应用。它的 电路结构主要是由四个桥臂组成，其中每个桥臂都有一个全控器件 IGBT 和一个 反向并接的续流二极管，在直流侧并联有大电容而负载接在桥臂之间。而 IGBT 的导通控制需要触发电路，通过资料的查询，找到相关的触发电路图，从中进行 选择， 最终确定方案。可以用芯片进行触发也可以用下面章节介绍的使用 D 触发 器为主体设计出来的触发电路，根据 D 触发器的特性，使换流能够实行。最后设 置过电流过电压保护电路，采用di dt抑制电路和缓冲电路构成的过电压过电流 保护电路，通过查阅资料，在仿真软件中连接出电路图，将触发电路接入，设置 参数后进行仿真，观察波形，根据设置的参数进行计算。
5
武汉理工大学电力电子技术课程设计说明书
di dt，减小器件开通损耗。可将关断缓冲电路和开通缓冲电路结合在一起，构 成复合缓冲电路。 还可以用另外的分类方式：缓冲电路中的储能元件的能量如果 消耗在其吸收电阻上， 则被称为耗能式缓冲电路；如果缓冲电路将其储能元件的 能量回馈给负载或电源，则称为馈能式缓冲电路，或称为无损吸收电路。 若无特殊说明， 通常讲缓冲电路专指关断缓冲电路，而将开通缓冲电路叫做 di dt抑制电路。
图 3-1 保护电路
本次课程设计所采用的过电压过电流保护电路如上图所示。 该电路又称为缓冲电 路。 它的作用是抑制电力电子器件的内因过电压或者过电流。从而减小器件的开 关损耗。缓冲电路可分为关断缓冲电路和开通缓冲电路。关断缓冲电路又称为 du dt抑制电路，用于吸收器件关断过电压和换相过电压，抑制du dt，减小关断 损耗。开通缓冲电路又称为di dt抑制电路，用于抑制器件开通时的电流过冲和
图 4-1 输出波形
分析其工作过程： 设在 t1 时刻前V1 和V4 导通， 输出电压u0 为Ud ， t1 时刻V3 和 V4 栅极信号反向， V4 截止， 而因负载电感中电流不能突变， V3 不立刻导通， VD3 导 通实现续流。因为V1 和VD3 同时道童，所以输出电压为 0。到 t2 时刻V1 和V2 栅极 信号反向，V1 截止，而V2 不能立刻导通，VD2 续流，和VD3 构成电流通道，输出 电压-Ud 。 到负载电流过零并开始反向时， VD2 和VD3 截止， V2 和V3 开始同时导通， u0 仍然为-Ud 。 在 t3 时刻V3 和V4 栅极信号再次反相， V3 截止， 而V4 不能立刻导通， VD4 导通续流，u0 再次为 0。以后的过程与前面类似。
直流回路呈现低阻抗。 2）由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻 抗角无关。而交流侧输出电流波形和相位因为负载阻抗的情况不同而不同。 3）当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作 用。为了给交流侧想直流侧反馈的无功能量提供通道，逆变桥各臂都并联了 反馈二极管。又称为续流二极管。 逆变电路分为三相和单相两大类。其中，单相逆变电路主要采用桥式接法。 主要有： 单相半桥和单相全桥逆变电路。而三相电压型逆变电路则是由三个单相 逆变电路组成。最常用的是三相桥式逆变电路。
4
武汉理工大学电力电子技术课程设计说明书
脉冲分配器由环形计数器组成。 脉冲输出器的通道数决定环形计数器的输出 状态数。 单相逆变电路常用二进制计数器，而三相桥式逆变电路常用六进制计数 器。计数器可由双稳态触发器、多稳态触发器、JK 触发器或 D 型触发器组成。 图 3 是用 JK 触发器构成的六进制环形计数器。Q1～Q6 为脉宽 180°、互差 60° 的方波、频率发生器作为环形分配器的时钟，每来一个脉冲，环形分配器移位一 次，Q1～Q6 依次进行高低电平变化，用以控制三相逆变桥的开关通断。 在电力电子电路中， 除了电力电子器件参数选择合适， 驱动电路设计良好外， 采用合适的过电压保护、过电流保护、du dt保护、di dt保护也是十分必要的。
4.1 工作过程和波形分析
6
武汉理工大学电力电子技的方式来调节逆变电路的输出电压，这种 方式称为移相调压。移相调压实际上就是调节输出电压脉冲的宽度。在图 2-1 所示的单相全桥逆变电路图中，各个 IGBT 的栅极信号仍为 180°正偏，180°反 偏，并且V1 、V2 的栅极信号互补，V3 ,V4 的栅极信号互补，但V3 的基极信号不是 比V1 落后 180°， 而是只落后θ 。 也就是说， V3 、 V4 的栅极信号不是分别和V2 、 V1 的 栅极信号同相位，而是前移了 180°-θ 。这样，输出的电压就不再是正负各为 180°的的脉冲，而是正负各为θ 的脉冲，其波形如图 5-1 所示。
1.4 电压型单相桥式逆变电路的主电路设计
在本次设计中， 主要采用单相全桥式逆变电路作为设计的主电路。其主电路结构 图如下图所示：
图 1-1 单相全桥逆变电路主电路结构图
如上图所示， 单相全桥逆变电路主要有四个桥臂，可以看成由两个半桥电路组合 而成。其中桥臂 1,4 为一对，桥臂 2，3 为一对。每个桥臂由一个可控器件 IGBT 以及一个反并联的二极管组成。 在直流侧接有足够大的电容， 负载接在桥臂之间。 它的具体工作过程如下：设最初时刻t1 时，给 IGBTQ1、Q4 触发信号，使其导通。 则电流通过桥臂 1，负载，桥臂 4 构成一个导通回路。当t 2 时刻时，给 Q2,Q3 触 发信号，给 Q1,Q4 关断信号。但由于负载电感较大，通过它的电流不能突变，所 以二极管 D2,D3 导通进行续流。当电流逐渐减小为 0，桥臂 1,4 关断，桥臂 2,3 导通，构成一个回路，从而实现换流。
1.2 逆变电路及换流原理介绍
与整流电路相比较， 把直流电变成交流电的电路成为逆变电路。当交流侧接 在电网上，称为有源逆变；当交流侧直接和负载相接时，称为无源逆变。在不加 说明时，逆变电路一般指无源逆变。逆变电路在现实生活中有很广泛的应用。 交流电路在工作过程中不断发生电流从一个支路向另一个支路的转移， 这称 为换流。 换流是实现逆变的基础。通过控制开关器件的开通和关断来控制电流通 过的支路，这就是实现换流的基本原理。换流有多种方式，其中主要分为器件换 流、电网换流、负载换流和强迫换流四种方式。
1.3 电压型逆变电路的特点及主要类型
根据直流侧电源性质的不同可分为两种： 直流侧是电压源的称为电压型逆变电路； 直流侧是电流源的则称为电流型逆变电路。 电压型逆变电路有以下特点： 1）直流侧为电压源， 或并联有大电容， 相当于电压源。 直流侧电压基本无脉动，
1
武汉理工大学电力电子技术课程设计说明书
3
Q nD 1 1 0 1
Q n+1 0 1
武汉理工大学电力电子技术课程设计说明书
表 2-1 D 触发器的特性表
2.3 触发电路图及原理介绍
图 2-1 触发电路
触发电路图如上图所示。其原理如下:将控制信号转变为某一频率的脉冲或 脉冲群， 用这些脉冲控制无源逆变电路中的功率开关元件的通断，以控制逆变器 输出电压和频率的电路。 主要应用于变频调速装置或不停电电源的逆变器中。它 的一般功能是： 根据控制信号的要求产生相应频率的输出脉冲；确定逆变器各功 率开关的驱动信号间的相位关系；产生足够的驱动功率以驱动功率开关元件；完 成功率开关元件和控制电路之间的电隔离。 频率发生器将控制信号转变为相应频率的脉冲电压以触发脉冲分配器， 使其 按一定的规律将开关信号分配给各个通道的脉冲输出器。 脉冲输出器将此开关信 号放大， 经电隔离后驱动功率开关元件。上图即为单相全桥逆变电路的脉冲触发 电路。频率发生器产生一固定频率的脉冲送到 D 触发器的时钟端 CLK，以触发 D 触发器组成的脉冲分配器。D 触发器的输出 Q 和Q是互差 180°的方波脉冲。晶 体管 G1、G2 和变压器 T1、T2 分别组成两个通道的脉冲输出器，驱动单相逆变器 的功率开关元件。 逆变器的输出频率取决于频率发生器，频率发生器通常由单结晶体管、晶体 管、运算放大器、门电路等构成。在恒压恒频电源的逆变器触发电路中，常采用 晶体振荡器和分频器组成频率发生器， 以保证逆变器有较高频率精度的输出电压。 在变频调速电源的逆变器触发电路中，要求频率发生器的频率随控制信号变化， 常采用压控振荡器构成频率发生器。 压控振荡器的输出频率随控制电压改变而改 变。

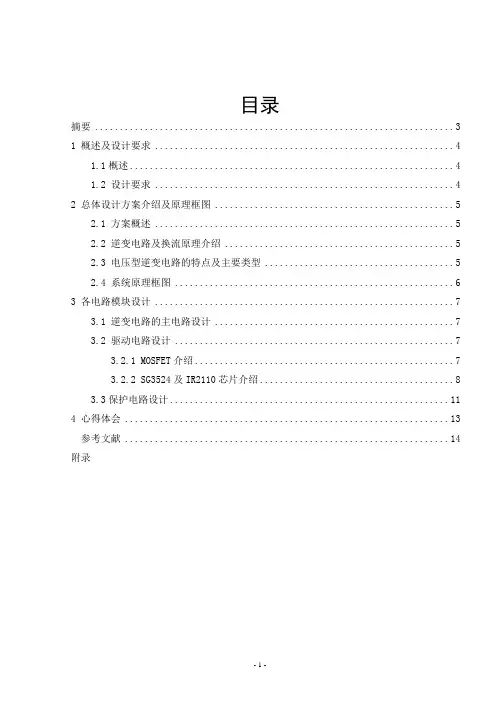

单相逆变器设计
目录摘要 (3)1 概述及设计要求 (4)1.1概述 (4)1.2 设计要求 (4)2 总体设计方案介绍及原理框图 (5)2.1 方案概述 (5)2.2 逆变电路及换流原理介绍 (5)2.3 电压型逆变电路的特点及主要类型 (5)2.4 系统原理框图 (6)3 各电路模块设计 (7)3.1 逆变电路的主电路设计 (7)3.2 驱动电路设计 (7)3.2.1 MOSFET介绍 (7)3.2.2 SG3524及IR2110芯片介绍 (8)3.3保护电路设计 (11)4 心得体会 (13)参考文献 (14)附录摘要本系统是根据无源逆变的实用原理，采用单相全桥逆变电路工作方式，实现把直流电源（48v）转换成交流电（1KVA 220V）。
在本设计电路中，将48V直流电压经逆变器转变为交流电压，再由工频变压器升压，最后通过低频滤波器滤波实现输出为220V 的交流电压。
关键字：单相、全桥、逆变、升压、滤波abstractthis system is according to the practical principle passive inverter, single-phase bridge inverter circuits work method, realize the dc power supply (48 v) convert alternating current (1 KVA 220 v). In this circuit design, 48 V dc voltage inverter into the ac voltage, again by industrial frequency transformer booster, finally through the low frequency filters filter realize output for 220 V ac voltage.key word: single phase, the whole bridge, inverter, and boost, filtering单向逆变器的设计1 概述及设计要求1.1概述逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ 正弦或方波）。
单相全桥逆变电路毕业设计
2008级应用电子技术毕业设计报告设计题目单相电压型全桥逆变电路设计姓名及学号学院专业应用电子技术班级2008级3班指导教师老师2011年05月1日题目：单相电压型全桥逆变电路设计目录第一章绪论1.1整流技术的发展概况 (4)第二章设计方案及其原理2.1电压型逆变器的原理图 (5)2.2电压型单相全桥逆变电路 (6)第三章仿真概念及其原理简述3.1 系统仿真概述 (6)3.2 整流电路的概述 (8)3.3 有源逆变的概述 (8)3.4逆变失败原因及消除方法 (9)第四章参数计算4.1实验电路原理及结果图 (10)第五章心得与总结 (14)参考文献 (15)第一章绪论1.1整流技术的发展概况正电路广泛应用于工业中。
整流与逆变一直都是电力电子技术的热点之一。
桥式整流是利用二极管的单向导通性进行整流的最常用的电路。
常用来将交流电转化为直流电。
从整流状态变到有源逆变状态，对于特定的实验电路需要恰到好处的时机和条件。
基本原理和方法已成熟十几年了，随着我国交直流变换器市场迅猛发展，与之相应的核型技术应用于发展比较将成为业内企业关注的焦点。
目前，整流设备的发展具有下列特点：传统的相控整流设备已经被先进的高频开关整流设备所取代。
系统的设计已经由固定式演化成模块化，以适应各种等级、各种模块通信设备的要求。
加上阀控式密封铅酸蓄电池的广泛应用，为分散供电创造了条件。
从而大大提高了通信网运行可靠和通信质量。
高频开关整流器采用模块化设计、N1配置和热插拨技术，方便了系统的扩展，有利于设备的维护。
由于整流设备和配电设备等配备了微机监控器，使系统设备具有了智能化管理功能和故障保护及自保护功能。
新旗舰、新技术、新材料的应用，使高频开关整流器跃上了一个新台阶。
第二章 设计方案及其原理2.1电压型逆变器的原理图原理框图等效图及其输出波形当开关S1、S4闭合，S2、S3断开时，负载电压u o 为正； 当开关S1、S4断开，S2、S3闭合时，u o 为负，如此交替进行下去，就在负载上得到了由直流电变换的交流电，u o 的波形如上图 (b)所示。
单相桥式pwm逆变电路实验报告
单相桥式PWM逆变电路实验报告1. 引言在现代电力系统中，逆变器是一种重要的电力电子设备。
逆变器可以将直流电能转换为交流电能，广泛应用于太阳能发电、风力发电、电动车等领域。
本实验旨在通过搭建单相桥式PWM逆变电路，深入了解逆变器的工作原理和性能。
2. 实验原理2.1 单相桥式PWM逆变电路单相桥式PWM逆变电路是一种常见的逆变器拓扑结构。
它由四个开关管和一个负载组成，如图1所示。
其中，开关管可以通过PWM信号控制开关状态，从而实现对输出电压的控制。
2.2 工作原理在单相桥式PWM逆变电路中，通过控制开关管的导通和截止，可以实现对输出电压的控制。
具体工作原理如下：1.当开关管S1和S4导通，S2和S3截止时，电流流经D1和D4，负载得到正半周电压。
2.当开关管S2和S3导通，S1和S4截止时，电流流经D2和D3，负载得到负半周电压。
3.通过调节开关管的导通时间比例，可以实现对输出电压的调节。
2.3 PWM调制技术PWM调制技术是实现对逆变器输出电压调节的关键。
PWM调制技术通过改变开关管的导通时间比例，将输入直流电压转换为一系列脉冲信号，从而实现对输出电压的控制。
常用的PWM调制技术有脉宽调制（PWM）和正弦PWM调制（SPWM）。
3. 实验步骤3.1 实验器材•单相桥式PWM逆变电路实验板•示波器•直流电源•变压器3.2 实验步骤1.搭建实验电路：根据实验板上的连接图，连接单相桥式PWM逆变电路。
2.调节直流电源：将直流电源的输出电压调节为逆变器的输入电压。
3.设置PWM信号：使用示波器生成PWM信号，并通过控制开关管的导通时间比例，调节输出电压的大小。
4.连接负载：将负载接到逆变器的输出端，观察负载的输出情况。
5.调节PWM信号：通过改变PWM信号的频率和占空比，进一步调节输出电压的稳定性和波形质量。
6.记录实验数据：记录不同PWM信号参数下的输出电压和负载情况。
4. 实验结果与分析4.1 输出电压调节根据实验步骤中的操作，我们可以通过调节PWM信号的占空比，实现对输出电压的调节。

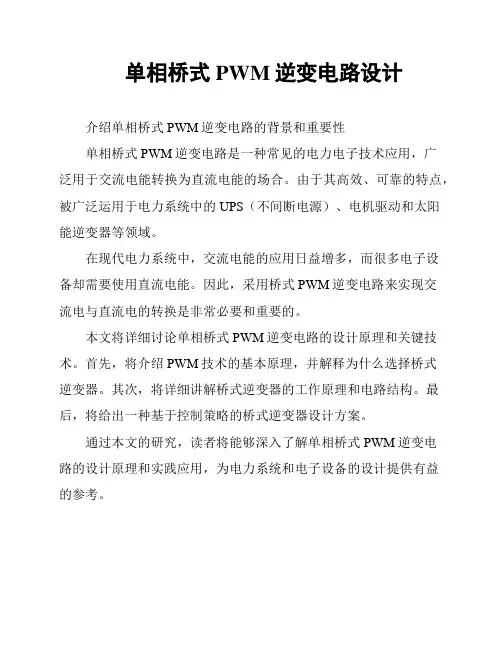

单相桥式PWM逆变电路设计
单相桥式PWM逆变电路设计介绍单相桥式PWM逆变电路的背景和重要性单相桥式PWM逆变电路是一种常见的电力电子技术应用，广泛用于交流电能转换为直流电能的场合。
由于其高效、可靠的特点，被广泛运用于电力系统中的UPS（不间断电源）、电机驱动和太阳能逆变器等领域。
在现代电力系统中，交流电能的应用日益增多，而很多电子设备却需要使用直流电能。
因此，采用桥式PWM逆变电路来实现交流电与直流电的转换是非常必要和重要的。
本文将详细讨论单相桥式PWM逆变电路的设计原理和关键技术。
首先，将介绍PWM技术的基本原理，并解释为什么选择桥式逆变器。
其次，将详细讲解桥式逆变器的工作原理和电路结构。
最后，将给出一种基于控制策略的桥式逆变器设计方案。
通过本文的研究，读者将能够深入了解单相桥式PWM逆变电路的设计原理和实践应用，为电力系统和电子设备的设计提供有益的参考。
单相桥式PWM逆变电路是一种常用的电力电子变换器。
它通过控制开关器件的开关周期和占空比，将直流电源转换为交流电源，实现电能的变换和调节。
该逆变电路的基本组成包括：单相桥式整流电路：它由四个可控开关器件组成，通常使用MOSFET或IGBT等器件，用于将交流电源转换为直流电源。
PWM调制电路：PWM调制电路通过控制开关器件的开关周期和工作占空比，可以实现输出电压的调节和波形控制。
滤波电路：滤波电路用于平滑输出电压，去除输出电压中的高频噪声和谐波。
输出变压器：输出变压器用于将逆变电路的输出电压变换为所需的电压等级。
单相桥式PWM逆变电路的工作原理是：首先，经过单相桥式整流电路的整流，将交流电源转换为直流电源；然后，通过PWM 调制电路控制开关器件的开关周期和工作占空比，将直流电源转换为交流电源；最后，经过滤波电路的处理，输出平滑的交流电压。
这样，单相桥式PWM逆变电路实现了将直流电源转换为交流电源的功能，可以广泛应用于电力电子变换器、逆变电源、变频调速等领域。
本文讨论了单相桥式PWM逆变电路的设计步骤和注意事项。
单相桥式PWM逆变器的设计
单相桥式PWM逆变器的设计单相桥式PWM逆变器是一种常用的电力电子设备，它可以将直流电能转换为交流电能，并通过改变开关器件的开关频率和占空比来实现对输出波形的精确控制。
本文将重点介绍单相桥式PWM逆变器的设计原理、拓扑结构、工作原理以及在实际应用中所遇到的问题及其对策。
一、设计原理单相桥式PWM逆变器的设计基于电力电子技术和控制理论。
其原理是通过开关器件（如晶体管、IGBT等）控制直流侧电压的切换来实现交流输出的电压和频率的控制。
通过调整开关器件的开通和关断时间，可以控制输出波形的形状和振幅。
采用PWM控制策略可以提高输出电压的质量和变换效率。
二、拓扑结构三、工作原理单相桥式PWM逆变器的工作原理是通过控制开关器件的通断，将直流电压切换成一个周期内的脉冲电压，再通过滤波器将其转换为纯正弦交流电压。
在每个半周期内，开关器件的导通和关断时间通过PWM控制器控制，以实现对输出电压的控制。
PWM控制器会根据输入信号和控制策略生成一个PWM信号，通过调整占空比和频率来控制开关器件的工作状态。
四、问题及对策1.开关器件损耗问题：由于开关器件的通断过程会产生较大的功率损耗，需要根据负载情况选择合适的开关器件，并采取散热措施来降低温度。
2.滤波器设计问题：为了获得稳定的输出电压，滤波器的设计需要考虑逆变器的输出频率和负载情况，以提高输出电压的纯度和防止谐波。
3.控制策略问题：逆变器的控制策略需要根据负载类型和要求来选择，如开关频率和占空比调整方式等。
4.过电压和过电流保护问题：逆变器应该设置过电压和过电流保护装置，以防止故障引起的损坏和安全问题。
5.电磁干扰问题：逆变器的高频开关过程会产生电磁干扰，应采取屏蔽措施来降低干扰。
总结：单相桥式PWM逆变器的设计需要考虑拓扑结构、工作原理和控制策略等方面的问题。
通过合理的选择开关器件、滤波器设计、控制策略和保护措施，可以得到高质量、高效率的逆变器输出。
然而，设计过程中还需要考虑如开关器件损耗、滤波器的合理性、控制策略的优化和电磁干扰问题等，并采取相应的对策来解决这些问题，以保证逆变器的正常工作和高效率输出。
单相桥式整流逆变电路的设计及仿真..
辽宁工业大学电力电子技术课程设计（论文）题目：单相桥式整流/逆变电路的设计及仿真院（系）：电气工程学院专业班级：自动化111班学号： *********学生姓名：指导教师：（签字）起止时间：2013.12.30-2014.1.10课程设计（论文）任务及评语院（系）：电气工程学院 教研室：自动化 注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算学 号 1103020 学生姓名 专业班级课程设计（论文）题目单相桥式整流/逆变电路的设计及仿真课程设计（论文）任务 课题完成的功能、设计任务及要求、技术参数 实现功能整流电路是将交流电能变成直流电供给直流用电设备，在生产实际中，用于电阻加热炉、电解、电镀中，这类负载属于电阻类负载。
逆变电路是把直流电变成交流电。
逆变电路应用广泛，在各种直流电源中广泛使用。
设计任务及要求 1、确定系统设计方案，各器件的选型 2、设计主电路、控制电路、保护电路； 3、各参数的计算；4、建立仿真模型，验证设计结果。
5、撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数整流电路：单相电网220V ，输出电压0~100V ，电阻性负载，，R=20欧姆 逆变电路：单相全桥无源逆变，输出功率200W ，输出电压100Hz 方波 进度计划1、 布置任务，查阅资料，确定系统方案（1天）2、 系统功能分析及系统方案确定（2天）3、 主电路、控制电路等设计（1天）4、 各参数计算（1天）5、 仿真分析与研究（3天）6、 撰写、打印设计说明书（1天）答辩（1天）指导教师评语及成绩平时： 论文质量： 答辩：总成绩： 指导教师签字： 年 月 日摘要整流电路是把交流电转换为直流电的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
逆变电路是把直流电变成交流电的电路，与整流电路相对应。
无源逆变电路则是将交流侧直接和负载连接的电路。
此次设计的单相桥式整流电路是利用二极管来连接成“桥”式结构，达到电能的充分利用，是使用最多的一种整流电路。
单相桥式有源逆变电路设计
单相桥式有源逆变电路设计1. 引言有源逆变器是一种将直流电源转换为交流电源的装置，常用于电力电子领域。
单相桥式有源逆变电路是其中一种常见的拓扑结构，可以实现从直流电源到交流电源的有效转换。
本文将介绍单相桥式有源逆变电路的设计原理和步骤。
2. 单相桥式有源逆变电路的原理单相桥式有源逆变电路由四个开关管和一个电源组成，其中两个开关管为上桥臂开关管，另外两个开关管为下桥臂开关管。
开关管通过开关控制器进行开关操作，通过改变开关管的状态来实现对电流的控制和转换。
在正半周的工作状态下，上桥臂的开关管S1和S2打开，下桥臂的开关管S3和S4关闭。
此时，电源的正极连接至负载，负载的交流电路通过开关管S1和S2直接接通。
在负半周的工作状态下，上桥臂的开关管S1和S2关闭，下桥臂的开关管S3和S4打开。
此时，电源的负极连接至负载，负载的交流电路通过开关管S3和S4直接接通。
通过交替切换开关管的状态，可以实现直流电源到交流电源的转换。
3. 单相桥式有源逆变电路的设计步骤3.1 确定输入和输出参数在设计单相桥式有源逆变电路时，首先需要确定输入和输出的参数。
输入参数包括直流电压和电流的范围，输出参数包括交流电压和电流的要求。
3.2 选择开关管和开关控制器根据输入和输出参数的要求，选择适合的开关管和开关控制器。
开关管需要能够承受输入参数的范围，并具有较低的开关损耗和导通损耗。
开关控制器需要能够实现准确的开关控制，并具有过流保护和过温保护等功能。
3.3 设计滤波电路为了减小逆变电路的谐波含量，需要设计合适的滤波电路。
滤波电路可以采用LC滤波器或LCL滤波器，通过选择合适的电感和电容参数来实现滤波效果。
3.4 进行仿真和优化在设计完成后，使用电路仿真软件对单相桥式有源逆变电路进行仿真。
通过仿真可以评估电路的性能，如电压波形的失真程度和效率等。
根据仿真结果进行优化，调整参数和设计，以达到设计要求。
3.5 PCB布线和制作根据最终的设计结果，进行PCB布线设计。
单相全桥逆变器电路图 单相桥式逆变器的工作原理和波形图详解
单相全桥逆变器电路图单相桥式逆变器的工作原理和波形图详解
一、单相全桥（逆变器）是什么?
单相全桥逆变器基本上是电压源逆变器，单相全桥逆变器的（电源电路）图下图所示。
为了简单，没有标出SCR触发电路和换向电路。
单相全桥逆变器采用2线直流（电源）、4个续流（二极管）和4个（可控硅）。
T1和可T2同时导通，其频率为f=1/T。
同样，T3 和T4同时开启。
(T1和T2 ）和（T3和T4）的相位差有180℃。
单相全桥逆变器
二、单相全桥逆变器电路工作原理
单相全桥逆变器的工作分为4种模式：模式℃：(t1
模式℃（t1
模式II (T/2
模式III（t2
三、单相全桥逆变波形
这里S1、S2、S3、S4也就是T1、T2、T3、T4。
1、当负载为：负载为R、L、RL
1）纯（电感负载）L 负载：
电流Io 关于t 轴对称，因此直流分量= 0，并且电流从最小峰值电流(-Ip) 到最大峰值电流(+Ip) 呈线性。
在这种情况下：D1 和D2在0
负载为R、L、RL
2、当负载为纯阻性负载
输出电压（U0）和输出电流（I0）波形如下：
Ig1和Ig2为门脉冲，用于接通S1、S2和S3、S4。
对于阻性负载，在0
负载为纯阻性负载
3、任何负载的输出电压（U0）波形
负载的输出电压（U0）波形
对于任何类型的负载，输出电压波形将保持相同，但电流波形取决于负载的性质。
输出电压波形是半波对称的，因此不存在所有偶次谐波。
四、单相全桥逆变优点
电路中无电压波动
适合高输入电压
高效节能
功率器件的额定电流等于负载电流。
单双极性SPWM单相桥电压型逆变电路课程设计单极性
单双极性SPWM单相桥电压型逆变电路课程设计单极性单极性PWM控制方式调制信号ur为正弦波，载波uc在ur的正半周为正极性的三角波，在ur的负半周为负极性的三角波。
在ur的正半周，V1保持通态，V2保持断态。
当ur>uc时使V4导通，V3关断，uo=Ud。
当ur<uc时使V4关断，V3导通，uo=0。
在ur的负半周，V1保持断态，V2保持通态。
当ur<uc时使V3导通，V4关断uo=-Ud。
当ur>uc时使V3关断，V4导通，uo=0。
主电路在每个开关周期内输出电压在正和零（或负和零）间跳变，正、负两种电平不会同时出现在一个开关周期内，故称为单极性SPWM。
七、单极性SPWM调制分析载波比和调制深度的定义与双极性SPWM相同。
它不适于半桥电路，而双极性SPWM在半桥、全桥电路中都可以使用。
与双极性SPWM相同，在m<=1和fc>>f的条件下，单极性SPWM逆变电路输出的基波电压u1的幅值U1m满足如下关系：U1m=mUd即输出电压的基波幅值随调制深度m线性变化，故其直流电压利用率与双极性时也相同。
就基波性能而言，单极性SPWM和双极性SPWM完全一致，但在线性调制情况下它的谐波性能优于双极性调制：开关次整数倍谐波消除，值得考虑的最低次谐波幅值较双极性调制时小得多，所需滤波器也较小。
八、建立单极性SPWM仿真模型单极性SPWM触发信号产生图：为[101]。
对脉冲电路进行封装：触发电路中三角载波（Triangle）参数设置：“TimeValue”为[01/fc/21/fc]，“OutputValue”单极性SPWM主电路：触发电路参数设置：Ud=300v，R=1欧，L=2mH九、进行单极性SPWM仿真1、仿真时间设为0.06键入MATLAB语言命令：>>ubplot(4,1,1)>>ubplot(4,1,2)仿真结果如下：单极性SPWM单相逆变器m=0.8，N=15时的仿真波形图仿真结果分析：输出电压为单极性SPWM型电压，脉冲宽度符合正弦变化规律。
单相桥式逆变器 毕业设计
目 录中文摘要 (1)英文摘要 (2)1 引言 (3)2 PWM波形工作原理 (4)2. 1 PWM波形的基本原理 (4)2. 2 PWM型逆变电路的控制方式 (6)2. 3 SPWM波形的生成方法 (7)3 单相正弦脉宽调制逆变电源的组成及工作原理 (8)3. 1系统组成 (8)3. 2 工作原理 (8)3. 2. 1 Boost变换器电路原理 (9)3.2.2桥式逆变器基本原理 (10)4 主电路及控制电路设计 (11)4.1主电路拓扑及工作过程 (11)4.2 主电路参数设 (11)4.3控制电路设计 (15)4.3.1控制电路框图 (15)4.3.2控制电路工作过程 (15)4.3.3 SG3524与ICL8038芯片介绍 (16)4.3.4 控制电路参数设计 (18)5 辅助电源设计 (23)6 本文主要工作总结 (25)致 谢 (26)参 考 文 献 (27)摘要：现代开关电源分为直流开关电源和交流开关电源两类，前者输出质量较高的直流电，后者输出质量较高的交流电。
本文设计的小功率单相桥式逆变器电源属于交流电源（即AC—DC—AC）。
采用电压反馈控制，通过中断功率通量和调节占空比的方法来改变驱动电压脉冲宽度来调整和稳定输出电压。
其中主电路构成是用Boost升压电压和全桥电路的组合。
控制电路采用了2片集成脉宽调制电路芯片，一片用来产生PWM波，另一片与正弦函数发生芯片做适当的连接来产生SPWM波，集成芯片比分立元器件控制电路具有更简单，更可靠的特点和易于调试的优点。
本文分析了逆变器的设计过程中器件选择，工作原理以及工作过程，并给出了计算过程中的重要公式。
关键词：逆变器 SPWM波 单相桥式Abstract：The modern switch power supply is divided into the direct current switch power supply and the exchanges switch powersupply , the former outputs higher quality of direct current ,the latter outputs higher quality of alternate current . Thistext introduce a small power single-phase bridge converter ,isa kind of AC power(namely AC-DC-AC).Using the voltagefeedback control, breaking off the power flux and regulating amethod of share the empty ratio to change to driving voltagepulse’ width to adjust the output voltage . Among them, the maincircuit is composing of the Boost circuit and the whole-bridgecircuit. The control circuit adopted two slices of integratedvein breadths chip2, the one is used to produce PWM wave, theother with the sine function occurrence chip do to produce SPWMwave, the integration chip is sample than the single component,more dependable and easy to adjust. This text analyzed the sparepart choice of converter, the work principle and the work process,and gave the important formula of the calculation process. Keywords：converter SPWM wave single-phase bridge1 引言电源有如人体的心脏，是所有电设备的动力。
