数字音频信号的分析与处理

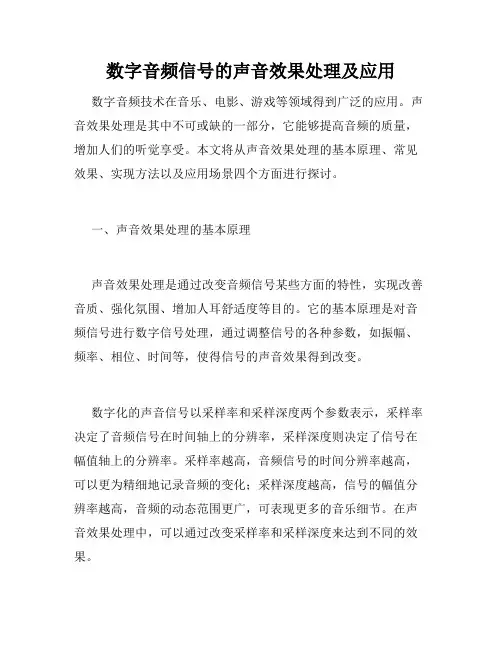

数字音频信号的声音效果处理及应用
数字音频信号的声音效果处理及应用数字音频技术在音乐、电影、游戏等领域得到广泛的应用。
声音效果处理是其中不可或缺的一部分，它能够提高音频的质量，增加人们的听觉享受。
本文将从声音效果处理的基本原理、常见效果、实现方法以及应用场景四个方面进行探讨。
一、声音效果处理的基本原理声音效果处理是通过改变音频信号某些方面的特性，实现改善音质、强化氛围、增加人耳舒适度等目的。
它的基本原理是对音频信号进行数字信号处理，通过调整信号的各种参数，如振幅、频率、相位、时间等，使得信号的声音效果得到改变。
数字化的声音信号以采样率和采样深度两个参数表示，采样率决定了音频信号在时间轴上的分辨率，采样深度则决定了信号在幅值轴上的分辨率。
采样率越高，音频信号的时间分辨率越高，可以更为精细地记录音频的变化；采样深度越高，信号的幅值分辨率越高，音频的动态范围更广，可表现更多的音乐细节。
在声音效果处理中，可以通过改变采样率和采样深度来达到不同的效果。
二、常见声音效果1.均衡均衡是声音效果处理中最基本的一种处理方式。
它的目的是通过调整音频信号的频率获得不同音色，增强音乐中不同频段的音效。
在均衡器中我们常见的有低音、中音、高音三大频段的控制，通过增减不同频段的音量，实现对音乐整体音色的改变。
均衡的调节一般适用于音质较差的音频，调节时要注意保持整个音频的平衡性。
2.混响混响能够为人们营造出一种真实的音乐环境，增加音乐的气氛感。
混响通过模拟声音在不同的空间中反射形成的效果，实现增加音乐的空间感。
混响的调节通常包括混响时间、混响预延时、混响强度等参数的选择，可以根据音乐需要进行细致的调节。
3.合唱合唱效果是通过将音频信号复制并改变时间、频率、相位等参数，模拟出多重合唱的效果。
合唱效果能够为歌曲增加厚度和层次感，而且对于中高音内容较少的音频，能够通过合唱效果增加音乐的整体感觉。
4.扩散扩散效果通过将音频信号在时间和空间上进行扩散，在增加音乐空间感的同时产生更强烈的动态效果。
数字音频处理
数字音频处理数字音频处理是一种将模拟音频信号转换为数字信号，并对其进行处理和分析的技术。
它在现代音频处理领域中起着重要的作用。
本文将讨论数字音频处理的原理、应用和发展趋势。
一、原理数字音频处理的主要原理是将声音信号进行采样，并用数字表示。
通过将模拟信号分割成多个小时间段，在每个时间段内用数字信号近似表示。
这些数字信号可以在计算机或数字音频处理器中进行处理和分析。
数字音频处理的关键部分是模数转换（ADC）和数模转换（DAC）。
ADC将模拟信号转换为数字信号，而DAC则将数字信号转换为模拟信号。
这两个过程中的精度和速度对于数字音频质量非常重要。
二、应用数字音频处理在许多领域都有广泛的应用。
1. 音乐制作和录音：数字音频处理技术使得音乐制作更加灵活和高效。
它可以对录音进行后期处理，包括混音、均衡和音频特效等。
2. 电话和通信：数字音频处理被广泛用于电话和通信系统中。
它可以提高通话质量、降噪和减少回音等。
3. 语音识别和语音合成：数字音频处理可用于语音识别和合成系统中。
它可以将语音信号转换为文本或合成自然流畅的语音。
4. 音频压缩：数字音频处理技术使得音频压缩成为可能。
不同的压缩算法可以减少音频文件的大小，同时保持较高的音质。
5. 声音增强：数字音频处理可以用于增强音频信号的特定部分，例如提高低音或加强高音。
三、发展趋势随着技术的不断发展，数字音频处理在未来还将有更多的发展。
1. 无损音频技术：无损音频技术可以保持音频信号的原始质量，同时减少文件大小。
这种技术有望在未来得到更广泛的应用。
2. 虚拟现实和增强现实：数字音频处理在虚拟现实和增强现实领域中发挥着重要作用。
它可以为用户提供更加沉浸式的听觉体验。
3. 自适应音频处理：自适应音频处理技术可以根据用户的需求和环境条件对音频信号进行实时调整和优化。
4. 智能音频处理：随着人工智能技术的快速发展，智能音频处理也将得到推广。
通过深度学习等技术，音频处理系统可以变得更加智能化和自动化。

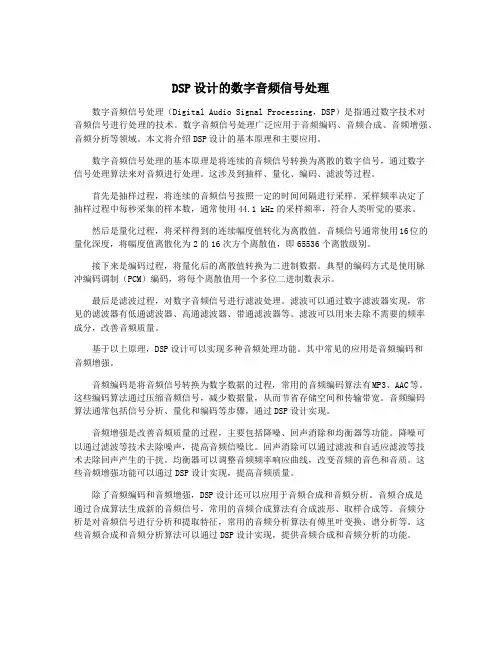

DSP设计的数字音频信号处理
DSP设计的数字音频信号处理数字音频信号处理（Digital Audio Signal Processing，DSP）是指通过数字技术对音频信号进行处理的技术。
数字音频信号处理广泛应用于音频编码、音频合成、音频增强、音频分析等领域。
本文将介绍DSP设计的基本原理和主要应用。
数字音频信号处理的基本原理是将连续的音频信号转换为离散的数字信号，通过数字信号处理算法来对音频进行处理。
这涉及到抽样、量化、编码、滤波等过程。
首先是抽样过程，将连续的音频信号按照一定的时间间隔进行采样。
采样频率决定了抽样过程中每秒采集的样本数，通常使用44.1 kHz的采样频率，符合人类听觉的要求。
然后是量化过程，将采样得到的连续幅度值转化为离散值。
音频信号通常使用16位的量化深度，将幅度值离散化为2的16次方个离散值，即65536个离散级别。
接下来是编码过程，将量化后的离散值转换为二进制数据。
典型的编码方式是使用脉冲编码调制（PCM）编码，将每个离散值用一个多位二进制数表示。
最后是滤波过程，对数字音频信号进行滤波处理。
滤波可以通过数字滤波器实现，常见的滤波器有低通滤波器、高通滤波器、带通滤波器等。
滤波可以用来去除不需要的频率成分，改善音频质量。
基于以上原理，DSP设计可以实现多种音频处理功能。
其中常见的应用是音频编码和音频增强。
音频编码是将音频信号转换为数字数据的过程，常用的音频编码算法有MP3、AAC等。
这些编码算法通过压缩音频信号，减少数据量，从而节省存储空间和传输带宽。
音频编码算法通常包括信号分析、量化和编码等步骤，通过DSP设计实现。
音频增强是改善音频质量的过程，主要包括降噪、回声消除和均衡器等功能。
降噪可以通过滤波等技术去除噪声，提高音频信噪比。
回声消除可以通过滤波和自适应滤波等技术去除回声产生的干扰。
均衡器可以调整音频频率响应曲线，改变音频的音色和音质。
这些音频增强功能可以通过DSP设计实现，提高音频质量。
除了音频编码和音频增强，DSP设计还可以应用于音频合成和音频分析。

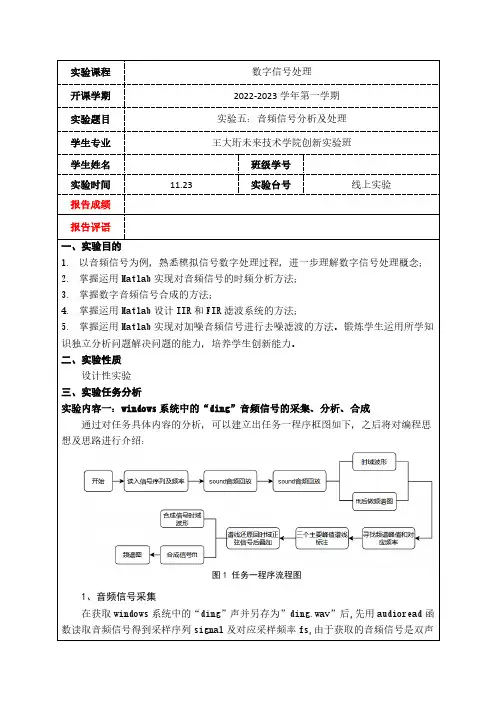

数字信号处理实验-音频信号处理
图1 任务一程序流程图1、音频信号采集道，只取第一个声道进行处理,接着使用sound函数以fs频率进行音频回放。
2、音频信号频域分析以采样间隔T划分时域并绘制出signal信号的时域波形；调用fft函数,对signal 进行快速傅里叶变换，用abs函数取傅里叶变换后结果的幅值进行幅频分析，绘制出频谱图。
在绘制频谱图时由于考虑到快速傅里叶变换的对称性，只取序列的前半部分进行观察分析。
3、音频信号分解为了实现音频信号的分解及合成，先对原信号的频谱图进行观察分析，发现原信号的主要能量集中在三个主要频率上，于是考虑用这三频率的正弦信号合成原信号。
为了求得这三个频率，先调用findpeaks函数找到频谱图上的各个局部极大值peak及其对应的位置locs,然后用sort对峰值点进行排序，找到最大的三个值，接着用find 函数找到这三个最大值在locs中的位置，也就知道了对应的频率。
这里有一个问题就是最小的峰值频率并不是在sort排序后的第三位而是在第四位，需要有一个调整；确定了主要谱线后，使用text函数进行峰值标注；4、音频信号合成接着将这三个谱线还原回时域正弦信号，幅度的比例等于对应频率上的幅度比例然后然后叠加，得到合成后的信号，绘制出时域波形，与原信号波形进行比较,接着对两个正弦信号进行fft,绘制出他们的频谱，然后对合成的信号进行fft,做出频谱图和原信号的频谱图进行比较.5、音频信号回放用sound函数进行原信号和合成信号的回放，比较差异。
实验内容二：任意音频信号的时域和频域分析及数字滤波器设计通过对任务具体内容的分析，可以建立出任务二程序框图如下，之后将对编程思想及思路进行介绍：图2任务二程序流程图1、音频信号采样自己录音频并另存为”ding.wav”后,先用audioread函数读取音频信号得到采样序列signal及对应采样频率fs,由于获取的音频信号是双声道，只取第一个声道进行处理。
2、时域采样使用audioread函数得到的采样序列signal及采样频率fs为过采样状态，此时我们对signal再进行等间隔采样，达到减少采样点数和降低采样频率的效果，进而实现合理采样状态signal2、fs2和欠采样状态signal1、fs1;使用sound函数分别对这两种采样状态进行回放。
数字音频处理的原理和技术
数字音频处理的原理和技术数字音频处理是指将模拟音频信号转换为数字信号，并对其进行分析、处理以及存储的过程。
它是现代音频技术的重要组成部分，广泛应用于音频录制、音频编辑、音频增强等领域。
本文将详细介绍数字音频处理的原理和技术。
一、模拟音频信号转换为数字信号的过程1. 采样：模拟音频信号是连续的信号，采样是将连续的信号在时间上离散化，即在一定时间间隔内对信号进行取样。
采样频率决定了离散化的精度，常用的采样频率为44.1kHz或48kHz。
2. 量化：将采样后的信号幅值离散化为一系列离散值，称为量化。
通过将连续的幅值映射到离散的幅值级别，可以减小信号的数据量。
通常采用的是线性量化或非线性量化。
3. 编码：将量化后的离散信号用一种编码方式表示，以便存储和传输。
常用的编码方式有脉冲编码调制（PCM），其中最常见的是脉冲编码调制（PCM）。
二、数字音频处理的技术1. 时域处理：时域处理是对音频信号在时间上进行处理的方法。
常见的时域处理技术包括时域滤波、时域变速、时域增益等。
时域滤波可以对音频信号进行降噪、去混响等处理，时域变速可以改变音频的播放速度，时域增益可以对音频信号进行音量调整。
2. 频域处理：频域处理是对音频信号在频域上进行处理的方法。
常见的频域处理技术包括傅里叶变换、快速傅里叶变换等。
频域处理可以将音频信号转换为频谱图，通过对频谱进行分析和处理，可以实现音频信号的均衡、谐波增强等效果。
3. 降噪技术：降噪是指对音频信号中的噪声进行处理，提高音频的清晰度和质量。
常见的降噪技术包括频域降噪、时域降噪等。
频域降噪利用傅里叶变换将音频信号转换到频域进行降噪，时域降噪则通过滤波器对信号进行降噪处理。
4. 混响处理：混响处理是指对音频信号中的混响成分进行处理，改变音频的音场效果。
常见的混响处理技术包括数字混响器、混响时间延迟等。
数字混响器通过模拟和控制音频信号在空间上的反射和吸收，实现不同的混响效果。
5. 音频编解码：音频编解码是指将数字音频信号进行压缩和解压缩的过程。
DSP设计的数字音频信号处理
DSP设计的数字音频信号处理数字信号处理（DSP）是一种利用数字计算来处理音频信号的技术。
在数字音频领域，DSP技术可以应用于音频采集、处理、传输和重放等环节，是音频处理和传输技术领域中的重要技术。
本文将重点介绍DSP技术在数字音频处理中的应用。
数字音频信号处理是指利用数字信号处理技术来处理音频信号。
相对于传统的模拟音频信号处理技术，数字音频信号处理技术有着更好的灵活性和稳定性。
它可以利用现代数字信号处理器（DSP）等先进设备进行高效处理，实现更加精细和复杂的音频信号处理。
数字音频信号处理主要包括音频采集、音频处理、音频传输和音频重放等环节。
音频采集是指将声音转换为数字信号的过程。
在数字音频处理中，通常会使用麦克风等传感器将声音采集成模拟音频信号，然后通过模数转换器（ADC）将模拟音频信号转换为数字音频信号。
数字音频信号采集的关键是要保证音频信号的高保真性和高采样率，以便后续的音频处理能够保持高质量。
音频处理是指对数字音频信号进行各种处理和修饰，以实现不同的音频效果和音频功能。
常见的音频处理技术包括均衡器、压缩器、混响器、时域处理器等。
这些音频处理技术可以通过DSP技术实现，从而实现更加精细和高效的音频处理。
数字音频处理还可以实现语音识别、语音合成、信号增强等高级音频处理功能。
音频传输是指将数字音频信号通过网络传输到目标设备的过程。
在数字音频处理中，通常会使用局域网、广域网等网络技术来实现音频信号的传输。
数字音频信号传输的关键是要保证音频信号的实时性和稳定性，以便目标设备可以实时接收和处理音频信号。
DSP技术在数字音频处理中有着广泛的应用。
它可以实现高质量的音频采集、精细的音频处理、稳定的音频传输和高质量的音频重放。
随着技术的不断进步，DSP技术在数字音频处理中的应用也将不断拓展，为人们带来更好的音频体验。
音频处理中的时域和频域分析方法
音频处理中的时域和频域分析方法音频处理作为数字信号处理的一个重要分支，涉及到对音频信号的处理、分析和转换。
在音频处理中，时域和频域分析方法是两种常用的分析手段，它们可以帮助我们更好地理解音频信号的特性和进行相应的处理。
一、时域分析方法时域分析是指对音频信号在时间上的变化进行分析。
它主要通过对时域波形进行观察和处理，来获取音频信号的有关信息。
常用的时域分析方法包括以下几种：1. 声波图形展示：通过绘制音频信号的波形图，可以直观地了解音频信号的振幅和变化规律。
一般情况下，波形图的横轴表示时间，纵轴表示振幅，可以通过观察波形的形状、峰值和波峰之间的间隔等信息来判断音频信号的特点。
2. 时域滤波：时域滤波是指通过对音频信号的波形进行滤波操作，来实现去噪、降噪等效果。
常见的时域滤波方法有均值滤波、中值滤波、高通滤波和低通滤波等。
这些滤波方法可以通过在时域上修改波形达到减少噪声、增强信号等目的。
3. 时域特征提取：时域特征提取是指从音频信号的波形中提取出一些描述音频特征的参数，如平均能量、时域宽度、时长等。
这些特征参数可以应用于音频信号的分类、识别和分析等方面。
二、频域分析方法频域分析是指对音频信号在频率上的变化进行分析。
它主要通过对音频信号进行傅里叶变换，将时域信号转换为频域信号，来获取音频信号的频谱信息。
常用的频域分析方法包括以下几种：1. 频谱图展示：通过绘制音频信号的频谱图，可以清晰地表示音频信号在不同频率上的能量分布。
频谱图的横轴表示频率，纵轴表示幅度或能量，可以通过观察频谱图的形状、峰值和频谱线之间的距离等信息来了解音频信号的频谱特性。
2. 频域滤波：频域滤波是指通过对音频信号的频谱进行滤波操作，来实现音频信号的降噪、去除杂音等效果。
常见的频域滤波方法有低通滤波、高通滤波和带通滤波等。
这些滤波方法可以通过在频域上修改频谱来减少或排除一些频率成分。
3. 频谱分析与重构：通过对音频信号进行频谱分析，可以提取出音频信号的频谱特征，如基波、谐波等，进而对音频信号进行重构或合成。
数字音频处理技术
数字音频处理技术数字音频处理技术是一种通过数字信号处理方法对音频信号进行处理和分析的技术。
这种技术可以应用在许多领域，包括音乐产业、通信、语音识别等。
数字音频处理技术的核心是将连续的音频信号转换成离散的数字信号，并对数字信号进行各种算法处理。
这种转换的过程主要包括采样、量化和编码三个步骤。
首先，采样是将连续的音频信号在时间上进行离散化。
采样的频率决定了离散信号的时间分辨率，即能够识别的最小时间单位。
通常情况下，人耳的最高可听频率是20kHz，因此在音频处理中，常用的采样频率是44.1kHz或48kHz。
接下来，量化是将采样后的音频信号幅值进行离散化。
量化的目的是将连续的幅值范围划分成多个离散级别，以便于数字信号的存储和处理。
常用的量化方法包括线性量化和非线性量化，其中线性量化是最常见的方法。
最后，编码是将量化后的信号以比特流的形式表示。
编码的目的是将离散的幅值级别映射到具体的比特位，以便于信号的传输和处理。
常用的编码方法包括脉冲编码调制（PCM）和压缩编码（如MP3、AAC等）。
除了上述的基本步骤，数字音频处理技术还包括许多高级的处理算法和技术，例如滤波、时频分析、音频合成等。
这些算法和技术可以用来改善音频质量、降噪、音频识别等。
数字音频处理技术在音乐产业中起着重要的作用。
例如，音频编辑软件可以通过数字音频处理技术对音频进行剪辑、混音和修饰，以得到高品质的音乐作品。
同时，在通信领域，数字音频处理技术也可以用于语音编解码和语音识别等应用。
总之，数字音频处理技术是一种通过数字信号处理方法对音频信号进行处理和分析的技术。
它不仅可以改善音频质量，还可以应用在音乐产业、通信和语音识别等领域。
随着技术的不断发展，数字音频处理技术将在音频领域发挥越来越重要的作用。
数字音频处理技术已经在音乐产业中发挥了重要的作用。
通过数字音频处理技术，艺术家和音乐制作人可以将录制的声音进行编辑、混音和修饰，以获得高品质的音乐作品。
数字音频信号的分析与处理
确定阶数N或截止频率wpo(wso)是本实验的关键 步骤
在分频器设计中，由于理论确定计算N、 wpo(wso)的 值比较困难，因此可通过实验确定 除了通过观察的方法确定N，你能通过编程的方法得到符 合指标要求的N吗？
设计要点3
不同的滤波器设计方法得到的合成幅度特性 会有所不同，对比以下两项指标，评估不同 方法所设计的滤波器的性能
数字音频信号的分析与处理
数字信号处理综合设计性实验
实验目的
复习巩固数字滤波器的设计方法与性能评估 方法 灵活运用数字滤波器的基本理论设计音频信 号处理分频器
实验原理
人耳能听到的声音频率范围为 20Hz~20000Hz，但由于技术所限，扬声 器难以做到在此频率范围内都有很好的特性， 因此一般采用两个以上的扬声器来组成一个 系统，不同的扬声器播放不同频带的声音， 将声音分成不同频带的设备就是分频器
根据极点分布确定滤波器的稳定性
极点越靠近单位圆，系统的稳定性越差（为什 么？） 根据以上结论，你所设计的滤波器哪个的稳定 性更好？
分频点为2000Hz； 要求给出类似图8.3的幅频特性图，分频器的幅频响应平 坦，在分频点处最多不能超过3dB的偏差； 用频谱分析的方法验证设计好的分频器； 对选用的两种类型的滤波器效果进行对比 画出滤波器的零极点图，根据极点分布情况验证滤波器 性能以及确定设计的滤波器的稳定性
宁可瑞滤波器
宁可瑞滤波器--两个巴特沃夫滤波器级联
调用MATLAB函数设计滤波器（如[B,A] = butter(N,wc)）
评估滤波器性能（[magH,w]=freqz(B,A)）
设计要点1
数字滤波器设计的matlab函数
[B, A]=butter(N, wc, ‘ftype’) [B, A]=cheby1(N, Rp, wso, ‘ftype’) [B, A]=ellip(N, Rp, wpo, ‘ftype’)
DSP设计的数字音频信号处理
DSP设计的数字音频信号处理数字信号处理（DSP）是数字音频信号处理的一种技术。
它将声音信号转换成数字信号，并用数字方式进行处理。
数字音频信号处理有许多应用，包括音频合成、音频效果、声音合成和音频分析等。
数字音频信号处理的原理是利用计算机和数字信号处理器来处理声音信号。
首先是声音信号的采集，通过麦克风等设备将声音转换成电信号，然后再转换成数字信号。
接下来，数字信号传输到计算机或数字信号处理器中，进行数字信号处理，在处理完成后再转换回模拟信号输出。
数字音频信号处理的过程中，主要通过数字信号处理器（DSP）进行处理。
数字信号处理器是一种专门用于数字信号处理的芯片，它可以高效地进行信号处理、滤波、频率变换、谱分析和压缩等操作。
通过数字信号处理器，我们可以对音频信号进行各种处理，包括均衡、混响、压缩、失真、合成等。
数字音频信号处理的应用非常广泛。
在音乐产业中，数字音频信号处理可以用于音频效果的添加、音频合成和声音合成等。
在通信领域中，数字音频信号处理可以用于语音编码、解码和信号传输等。
在电子设备中，数字音频信号处理可以用于音频放大、音频处理和音频合成等。
数字音频信号处理技术的发展，使得音频处理变得更加灵活和高效。
传统的模拟音频处理技术受限于硬件和电路的限制，而数字音频处理技术则可以通过软件进行灵活的处理。
数字音频处理技术还可以实现更高的精度和更低的噪音等级。
数字音频处理技术已经成为了音频处理领域的主流技术。
在实际应用中，数字音频信号处理技术可以通过各种软件和硬件实现。
在个人电脑和移动设备中，通常会使用软件来进行音频处理。
在专业音频设备中，也会使用专门设计的数字信号处理器芯片来进行音频处理。
还有一些专门的数字音频处理器设备，可以用于专业音频处理和音频效果的添加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
设计要点1
数字滤波器设计的matlab函数
[B, A]=butter(N, wc, ‘ftype’) [B, A]=cheby1(N, Rp, wso, ‘ftype’) [B, A]=ellip(N, Rp, wpo, ‘ftype’)
B(z) A( z )
AB==ccoonnvv((AB1l,,AB22
) )
6
实验内容
任意选择两种类型的IIR数字滤波器（巴特沃斯、 切比雪夫、椭圆、宁可瑞等类型 ），设计一个二分 频的数字分频器，已知系统的采样率为48000Hz。
分频点为2000Hz； 要求给出类似图8.3的幅频特性图，分频器的幅频响应平
坦，在分频点处最多不能超过3dB的偏差； 用频谱分析的方法验证设计好的分频器； 对选用的两种类型的滤波器效果进行对比 画出滤波器的零极点图，根据极点分布情况验证滤波器
性能以及确定设计的滤波器的稳定性
7
宁可瑞滤波器
宁可瑞滤波器--两个巴特沃夫滤波器级联
N阶巴特沃夫滤波器等效宁可瑞滤波器的设计
你能得到预期的合成幅度特性图形吗？
确定阶数N或截止频率wpo(wso)是本实验的关键步 骤
在分频器设计中，由于理论确定计算N、 wpo(wso)的值 比较困难，因此可通过实验确定
除了通过观察的方法确定N，你能通过编程的方法得到符 合指标要求的N吗？
11
设计要点3
不同的滤波器设计方法得到的合成幅度特性 会有所不同，对比以下两项指标，评估不同 方法所设计的滤波器的性能
相同阶数N时，合成幅度特性的差异 相同合成幅度特性（分频点处的偏差相同）时，
阶数N的差异 你能根据以上两项指标确定哪种滤波器的性能
更好吗？
12
设计要点3
画出低通滤波器、高通滤波器的零极点图 根据零极点分布验证分频器为全通系统
理想全通系统的零极点应近似抵消 你设计的低通滤波器与高通滤波器的零极点分
x(n)
B(z)/A(z) (N/2阶)
B(z)/A(z) (N/2阶)
y(n)
[B,A] = butter(N/2,wc); B = conv(B,B); A = conv(A,A);
8
设计要点1
滤波器设计基本步骤
根据分频点要求初始化参数（截止频率、滤波器阶数N） 调用MATLAB函数设计滤波器（如[B,A] = butter(N,wc)）
声音 输入
分频器 High-pass
高频放大器
Low-pass
3
实验原理
对分频器的特性，考虑最多的还是两个滤波器合成 的幅度特性，希望其是平坦的
以不同滤波器设计方法得到的合成幅度特性是不同 的
4
实验原理
并联系统的系统函数
H
(z)Leabharlann Hl(z)Hh (z)
Bl Al
(z) (z)
Bh (z) Ah (z)
Bl (z) Ah (z) Bh (z) Al (z) B(z)
Al (z) Ah (z)
A( z )
BA==ccoonnvv((BAll,,AAhh))+conv(Bh ,Al )
5
实验原理
级联系统的系统函数
H (z)
H1 ( z)H 2 ( z)
B1 ( z ) A1 ( z )
B2 (z) A2 (z)
数字音频信号的分析与处理
数字信号处理综合设计性实验
1
实验目的
复习巩固数字滤波器的设计方法与性能评估 方法
灵活运用数字滤波器的基本理论设计音频信 号处理分频器
2
实验原理
人耳能听到的声音频率范围为 20Hz~20000Hz，但由于技术所限，扬声器 难以做到在此频率范围内都有很好的特性， 因此一般采用两个以上的扬声器来组成一个 系统，不同的扬声器播放不同频带的声音， 将声音分成不同频带的设备就是分频器
计算滤波器幅频特性的matlab函数
[magH,w]=freqz(B,A);
以db为单位画幅频特性图形的matlab函数
semilogx(f,magH,'-.r'); 为方便观察，注意需要把数字频率w转换为模拟
频率f
10
设计要点2
分别设计低通、高通滤波器并分别画出其幅频响应 图形
计算并联滤波器的系统函数并画出其幅频响应图形
布是否符合此特征？
根据极点分布确定滤波器的稳定性
极点越靠近单位圆，系统的稳定性越差（为什 么？）
根据以上结论，你所设计的滤波器哪个的稳定 性更好？
13
