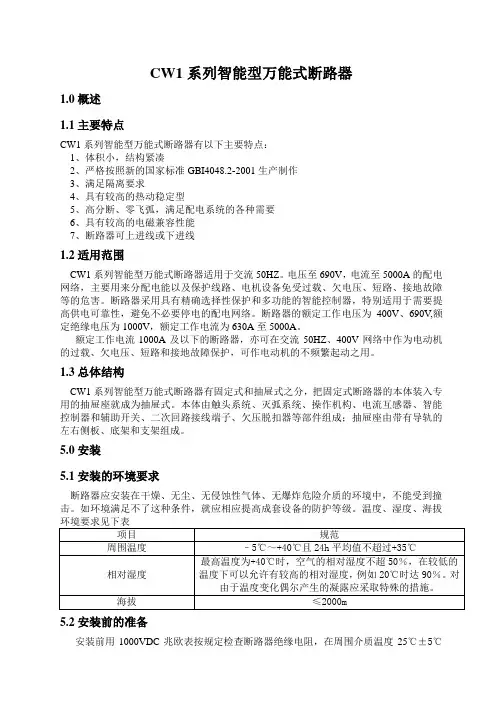

CW1系列智能型万能式断路器
CW1系列智能型万能式断路器1.0概述1.1主要特点CW1系列智能型万能式断路器有以下主要特点：1、体积小，结构紧凑2、严格按照新的国家标准GBI4048.2-2001生产制作3、满足隔离要求4、具有较高的热动稳定型5、高分断、零飞弧，满足配电系统的各种需要6、具有较高的电磁兼容性能7、断路器可上进线或下进线1.2适用范围CW1系列智能型万能式断路器适用于交流50HZ。
电压至690V，电流至5000A的配电网络，主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障等的危害。
断路器采用具有精确选择性保护和多功能的智能控制器，特别适用于需要提高供电可靠性，避免不必要停电的配电网络。
断路器的额定工作电压为400V、690V,额定绝缘电压为1000V，额定工作电流为630A至5000A。
额定工作电流1000A及以下的断路器，亦可在交流50HZ、400V网络中作为电动机的过载、欠电压、短路和接地故障保护，可作电动机的不频繁起动之用。
1.3总体结构CW1系列智能型万能式断路器有固定式和抽屉式之分，把固定式断路器的本体装入专用的抽屉座就成为抽屉式。
本体由触头系统、灭弧系统、操作机构、电流互感器、智能控制器和辅助开关、二次回路接线端子、欠压脱扣器等部件组成；抽屉座由带有导轨的左右侧板、底架和支架组成。
5.0安装5.1安装的环境要求断路器应安装在干燥、无尘、无侵蚀性气体、无爆炸危险介质的环境中，不能受到撞击。
如环境满足不了这种条件，就应相应提高成套设备的防护等级。
温度、湿度、海拔5.2安装前的准备安装前用1000VDC兆欧表按规定检查断路器绝缘电阻，在周围介质温度25℃±5℃和相对湿度50％～70％应不小于20兆欧。
绝缘电阻测试部位为：断路器闭合时，各极相互之间以及各极与框架之间；断路器断开时，各极进出线之间。
5.3抽屉式断路器的安装抽屉式断路器：将断路器本体取出抽屉座，把抽屉座安装于成套柜中，用4个M10螺栓（带垫圈）进行固定，然后把断路器本体装入抽屉座内。
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
CW1-2000型万能式断路器
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
CW1-2000型万能式断路器.
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CW1系列智能型万能式断路器操作说明
一. 贮能操作
1.手动贮能 1.1贮能时将贮能手柄上下反复扳动适当次数（约 6〜7次），当手感觉不到反力时 就完成了贮能 1.2贮能完毕后，“贮能、释能”指示器在“贮能”位置。
2.电动贮能
控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时）
二. 分合闸操作
1.手动分合闸操作
1.1合闸
合闸”指示器由“
”转换到“ ”，“贮能、释能”指示器由“贮能”状态转换到
“释能”状态。
1.2分闸
当断路器处于闭合状态时， 推压红色“ ”按钮，断路器即分闸，“分闸、合闸”
I 0 指示器由“ ”转换到“ ”。
2.电动分合闸操作
当断路器处于贮能、断幵状态时，推压黑色
按钮，断路器合闸，“分闸、
2.1合闸
当断路器处于贮能、断幵状态时，将额定电压施加于合闸电磁铁上能使断路器
合闸。
2.2分闸
当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。
三.抽屉式断路器操作
1.断路器本体插入操作
1.1拉出抽出导轨1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处
图1断路器面板
1.3将断路器本体向内推入，直至不能推动为止。
1.4抽出手柄，并将手柄六角完全插入抽屉座手柄内。
1.5顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有
“咔嚓”两声，拉出手柄并放入原位。
2.断路器本体抽出操作
2.1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。
2.2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。
2.3 将断路器本体从抽屉内取出，然后将抽出导轨推回原处。
