CW1-2000型万能式断路器

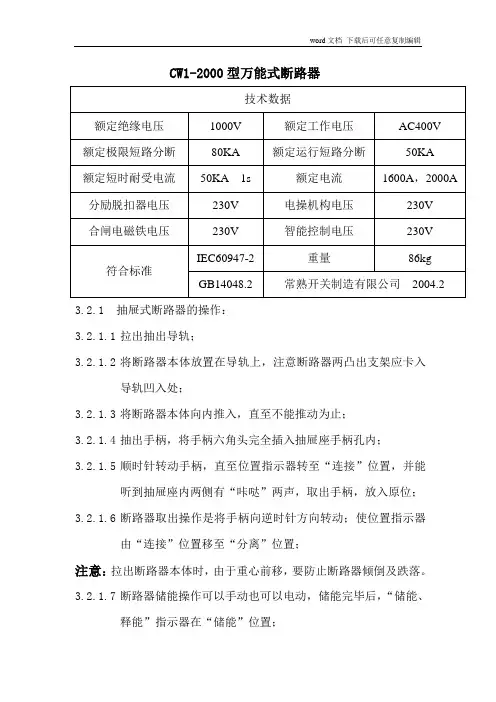

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
智能型万能式断路器常见故障及排除方法
智能型万能式断路器常见故障及排除方法摘要：现代生活中已经离不开电和电器的使用，那么电的安全使用就变成了我们生活学习中最重要的安全保障之一。
在电路发生故障、短路等电流超过额定电流现象的时候，智能型万能式断路器会自动断开电路，对电路完成分断的作用。
这样既能保护电器不被强大电流损坏也可以有效的预防因电路问题导致的火灾等灾害。
所以，智能型万能式断路器对于用电单位的日常保护作用是十分重要的。
但同时，我们也要清楚，日常使用中会出现各种各样的故障导致没有办法在异常状态下完成对电路的分断。
关键词：智能型万能式断路器；常见故障；处理措施智能型万能式断路器对于日常用电安全有着重要的保障作用。
用来分配电能和保护线路及电源设备免受过载、欠压、短路、接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性、安全性。
1、断路器机械检修的重要性断路器机械检修的主要原理是通过相关的检修装置来切断相关的故障电路，从而保护相关电力人员和电力高压断路器的安全，因此断路器机械检修技术对于保护相关人员的安全具有重要的意义。
随着我国电力技术的不断发展，断路器机械检修技术方面也取得了很大的发展。
电力工程师在电力工程项目中常使用的断路器机械检修装置主要是两种类型：第一种是电流动作保护器，第二种是电源动作保护器，同时在保护方式上也可分为直接保护和间接保护两种方式：直接保护是通过覆盖的技术直接来保护电路，而间接保护采用的是通过隔离的措施来进行相关电路的保护。
断路器机械检修对于保护电力系统人员安全和电力高压断路器具有重要的意义，能够有效降低电力事故的破坏范围，有效降低企业的经济损失，同时也能够最大程度保障电力系统的安全性。
2、智能型万能式断路器的常见故障2.1智能型万能式断路器出现无法闭合和分断的故障智能型万能式断路器出现无法闭合分断故障的原因有很多，首先可能是因为储能弹簧的原因，如果储能弹簧出现了变形变小或者断裂的故障，那么万能式断路器可能就会出现无法闭合的故障。
H-SAGQ-20A,H-SAGQ-30A,H-SAGQ-40A,H-SAGQ-45A,H-SAGQ-50A,H-SAGQ-60A,常熟开关有限公司
常熟开关有限公司电气产品大全
产品信息：
（高低压电器、箱变）
企业简介
•企业机构：常熟开关有限公司
•控股公司：乐清市红苏电气（30%），常熟开关厂（浙江）有限公司（20%），常熟开关制造有限公司（50%）
•法人代表：刘经理
•注册资本：人民币6000万
•经营模式：生产加工、经销批发
•员工数量：800 人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂
•所属行业：配电输电设备、开关
•产品信息：成套大类（高、低压电器）
•特色产品：H-SAGQ过欠压保护器、CW1、CM1
产品信息：
•1、ISARC压气式负荷开关
•2、VSARC真空式负荷开关
•3、VS1真空断路器
•4、CW1、CW2智能型万能式断路器
•5、HSQ1、HSQ2、HSQ3双电源自动切换开关•6、KBO(CPS、KBK、KBB、CPK)控制与保护开关•7、CM1、CM2、CM6塑壳式断路器
•8、CPM-R系列熔断组合型浪涌保护器
•9、HSLU8系列电涌保护器
•10、H-SAGQ过欠压保护器
•11、箱变(配电箱、配电柜、成套大类）
1、ISARC压气式负荷开关
2、VSARC真空式负荷开关
3、VS1真空断路器
4、CW1、CW2智能型万能式断路器
5、HSQ1、HSQ2、HSQ3双电源自动切换开关
6、KBO控制与保护开关
7、CPM-R系列熔断组合型浪涌保护器
8、HSLU8系列电涌保护器
9、CM1、CM2、CM6塑壳式断路器
10、H-SAGQ过欠压保护器
企业荣誉、企业文化。
CW2参数

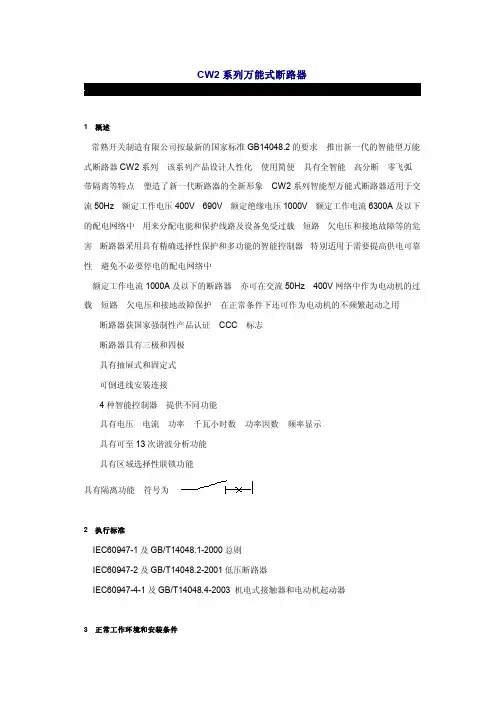

CW2系列万能式断路器2执行标准IEC60947-1及GB/T14048.1-2000总则IEC60947-2及GB/T14048.2-2001低压断路器IEC60947-4-1及GB/T14048.4-2003 机电式接触器和电动机起动器3正常工作环境和安装条件周围空气温度为-5+40且24h的平均值不超过+35安装地点的海拔不超过2000m空气相对湿度在最高温度为+40时不超过50在较低温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25该月的月平均最大相对湿度不超过90并考虑因温度变化发生在产品表面的凝露污染等级为3级断路器主电路及欠电压脱扣线圈电源变压器初级线圈的安装类别为其余辅助电路控制电路安装类别为断路器安装的垂直倾斜度不超过5断路器应安装在无爆炸危险和无导电尘埃无足以腐蚀金属和破坏绝缘的地方断路器安装在柜体小室内且加装门框防护等级达IP404产品特点高性能小体积CW2系列断路器具有16002000250040006300五只壳架CW2-1600断路器宽度尺寸仅为248mm Ics=Icu高达50kA适用于400mm的柜体中间新开发的CW2-2500断路器尺寸等同于CW2-2000宽度仅为347mm Ics=Icu高达85kA短时耐受达到65kA CW2-4000CW2-6300满足了大容量小型化的要求为用户节省空间和成本更高分断和短时耐受能力CW2系列断路器全系列运行短路分断能力Ics100Icu极限短路分断能力额定运行短路分断能力达120kA最大短时耐受电流更高达Icw100kA可以从容面对各种保护场合优异的升级换代性能CW2-2000断路器可直接替换原来CW1-2000断路器无需改变母排和柜门的开孔尺寸简便安装节约成本CW2系列断路器具有更简单的安装方式可以简便实现水平垂直连接也可以混合连接先进可靠的安全性能CW2系列断路器具有可靠的抽屉座三位置锁定和自动解锁装置安全确认连接试验分离三个位置清晰的合闸准备就绪指示确保安全操作可靠运行具有IP30防护等级的二次端子安全防护更可靠更完善的保护更完善的全选择性CW2系列断路器可实现ZSI区域选择性联锁确保各级保护的安全选择性减少母排的热动力的承受易于集成轻松实现网络管理CW2系列断路器可实现智能化网络监控采用开放式的Modbus-RTU通信协议可通过转接器连接Profibus DeviceNet现场总线方便用户进行集成管理5主要技术参数见下表CW2系列万能式断路器技术参数表CW2系列万能式断路器技术参数表转到下页注In=630A800A1000A断路器具有电动机保护型其Ue=400V。
