聚硫密封胶施工技术交底

合集下载

聚硫、聚氨脂密封胶设计、施工及验收规程

聚硫、聚氨脂密封胶设计、施工及验收规程

下垂度(N型) 流平性(L型)
≤3 光滑平整
3 表干时间(h) 4 挤出性1)(mL/min) 5 适用期2)(h) 6 弹性恢复率(%)
23℃ 7 拉伸模量(MPa) -20℃
>0.4 或 >0.6
≤24
≥80 ≥1 ≥70
≤0.4 或
≤0.6
8 定伸粘结性(%) 9 浸水后定1 为了在给水排水工程中合理应用聚硫、聚氨酯密封胶保证设计、施工 质量,制定本规程。 1.0.2 本规程适用于双组份聚硫、双组份聚氨酯建筑密封胶(以下简称聚硫、 聚氨酯密封胶)防水密封工程的材料选用、施工及验收。水利、市政、地铁、 隧道、道路、机场等工程中采用聚硫、聚氨酯密封胶防水密封时,可参照本 规程执行。 1.0.3 聚硫、聚氨酯密封胶防水密封工程的材料选用、施工及验收,除应遵 守本规程外,尚应符合现行国家标准《地下工程防水技术规范》GB50108、《地 下防水工程质量验收规范》GB50208 和中国工程建设标准化协会标准《给水 排水工程混凝土构筑物变形缝设计规程》CECS117 等的规定。
7
4 工程设计
4.1 一般规定 4.1.1 聚硫、聚氨酯密封胶防水密封工程的设计方案,应根据材料的具体应 用部位,构筑物内介质的性质、温度和其他使用条件等因素综合确定。 4.1.2 在常温下聚硫、聚氨酯密封胶可用于构筑物的变形缝、施工缝、螺栓 眼、穿墙管和地下管道接口等易渗漏水和需要密封防水的部位。 4.1.3 聚硫、聚氨酯密封胶应用于污水处理工程的污水池时,其污水水质应 符合现行行业标准《污水排入城市下水道水质标准》CJ18 的规定。 4.1.4 聚硫、聚氨酯密封胶的性能指标应符合现行行业标准《聚硫建筑密封 胶》JC/T 483 和《聚氨酯建筑密封胶》JC/T 482 的规定。

双组份聚硫密封胶施工方法及注意事项

双组份聚硫密封胶施工方法及注意事项

双组份聚硫密封胶施工方法及注意事项1:双组份聚硫密封胶施工方法及注意事项一:前言双组份聚硫密封胶是一种常用的密封材料,广泛应用于建筑、工程、航空等领域。

本文档介绍了双组份聚硫密封胶的施工方法及注意事项,旨在施工人员正确、安全地进行施工。

二:材料准备1. 双组份聚硫密封胶2. 混合桶、搅拌棒、注胶枪3. 玻璃纸、擦拭布4. 清洁剂、溶剂5. 个人防护用品:手套、护目镜、口罩等三:施工准备1. 清洁施工区域,确保表面无油污、尘土等杂质。

2. 安装注胶枪,确保通畅。

3. 检查双组份聚硫密封胶的使用期限及储存条件,避免使用过期或受潮的材料。

四:施工步骤1. 将双组份聚硫密封胶A、B按照一定比例倒入混合桶中。

2. 使用搅拌棒将A、B两组份充分搅拌均匀,直至颜色一致。

3. 将混合好的密封胶倒入注胶枪中。

4. 在需要密封的表面上均匀施胶,注意胶层的厚度和宽度。

5. 使用玻璃纸将密封胶表面进行压光,确保胶层平整。

6. 清理多余的密封胶,避免对其他部位造成污染。

7. 根据施工要求进行其他工艺处理,如光照、加热等。

五:注意事项1. 施工过程中,注意个人防护,避免接触皮肤、眼睛和呼吸道。

2. 使用过程中,注意通风环境,避免有毒气体堆积。

3. 施工表面要干燥、平整,以确保密封胶的附着力。

4. 施工后,密封胶需要在一定时间内进行固化,请参照产品说明书上的要求。

5. 若密封胶不慎进入眼睛或皮肤,应立即用大量清水冲洗,并咨询专业医生。

附件:1. 双组份聚硫密封胶产品说明书2. 安全注意事项法律名词及注释:1. 聚硫密封胶:一种通过硫化反应形成弹性体的一种密封材料。

2. 注胶枪:用于将密封胶均匀施胶的工具。

3. 密封胶固化:密封胶在一定时间内逐渐变硬、固化的过程。

2:双组份聚硫密封胶施工指南及注意事项一:绪论双组份聚硫密封胶是一种常见的施工材料,适用于建筑、工程、装饰等多个领域。

本文档旨在详细介绍双组份聚硫密封胶的施工方法及注意事项,为施工人员提供参考。

某管道工程聚硫密封胶施工方案

某管道工程聚硫密封胶施工方案

PCCP管道工程聚硫密封胶施工方案1、工程概况PCCP管道工程是南水北调中线北京段总干渠线路最长的大型输水工程,为两排直径4米预应力钢管筒混凝土管道。

本标段为土建、PCCP管道安装第六标段,起点桩号为HD48+800,终点桩号为HD56+359.3,输水干线中心线水平投影长度为7.56㎞。

PCCP管道工程由2排直径4.0米PCCP压力管道、分水口建筑、连通建筑、排气阀井建筑、排空阀井建筑、水平弯头建筑、末端控制阀井建筑、穿铁路建筑、河道护砌工程、永久巡线路等组成。

1.1施工项目说明本标段密封处理主要包括:外接口密封施工、内接口密封施工。

分布位置:PCCP管道工程水平镇墩、排空阀井、排气阀井及顶管、暗挖、遂洞等上下游各相邻两个接口采用柔性口做法,本技术要求适用于以上部位柔性口内外聚硫密封胶施工。

1.2主要工程量外接口工程量为2.201m3,内接口工程量为1.938 m32、编制依据2.1《食品安全毒理学评价和方法》(GB15193-9)2.2《给水排水工程混凝土构筑物》(CECS117:2000)2.3《PCCP工程聚硫密封膏施工技术要求》2.4 施工图纸2.5 下发的有关密封胶封口处理的通知3、施工组织及施工目标3.1 施工组织为优质、高效的完成6合同段内工程施工任务,必须保证施工期内的质量和进度。

选派具有施工经验丰富的工程管理人员和技术人员担任项目的领导及主要部门的负责人,确保施工正常有序进行。

项目部设有以下管理机构:工程技术部、质量管理部、后勤保障部、生产调度部、合同管理部、计财部、综合事务部和安全环保部等负责项目的施工管理与技术管理,负责对外关系及整个合同段生产调度、材料供应、进度、施工质量的检查与监督。

工程技术部:负责施工现场的技术措施、施工进度计划的编制、临时设施的设计和施工现场的技术管理工作,负责竣工报告的编写。

质量管理部:负责现场施工质量控制检查、原始资料收集整理、原材料检验试验等。

聚硫密封胶的特性及其应用技术

聚硫密封胶的特性及其应用技术

聚硫密封胶的特性及其应用技术一、前言随着我国经济技术的迅猛发展,大型水利工程、高层建筑的兴建,航天航空工程发展等都需要特殊性能的弹性密封胶作为接缝的粘结、密封材料。

据报道,目前我国这种密封胶的产量已达到4~5万吨左右,并形成了以聚硫、丙烯酸酯、硅酮和聚氨酯为主体的密封胶产业。

聚硫密封胶是以液体聚硫橡胶(HS-(C2H4)-O-CH2-O-C2H4-S-S)n-C2H4-O-CH2-O-C2H4-SH)为主剂,配合增塑剂,补强剂、硫化剂等制成的高档的密封材料。

由于液体聚硫橡胶高分子主链上含有“S”原子,形成-C-S、-S-S-链而且是饱和的,因而制成的聚硫密封胶具有优异的耐油、耐溶剂、耐老化、耐酸碱的特性,且耐热、耐水、透气率低、弹性好、对金属和非金属都有较高的粘结力。

主要用于中空玻璃的密封、高层建筑屋顶板缝的密封防水以及地铁、隧道、污水处理厂、机场跑道、大型水利工程伸缩缝的密封防水等。

因此,有着广阔的应用前景。

聚硫橡胶是在1929年由美国聚硫橡胶(Thiokol)公司开发成功的,呈固体状态。

直到1943年改进了合成工艺,制成了带有硫醇端基的液体聚硫橡胶,才有了较快的发展。

由于这种聚合物与各种过氧物、氧化物反应可在室温下固化形成弹性体,因而扩大了它的使用范围。

国外20世纪60年代聚硫密封胶在汽车、造船、石油化工和建筑工程的密封防水等方面都获得了广泛的应用。

在我国聚硫橡胶的研究工作起步较晚,直到1958年锦西化工研究院成立后才算步入正轨。

20世纪70年代末80年代初随着高层建筑的发展,伴随着铝门窗的兴起才促进了聚硫密封胶在建筑密封防水工程上的应用。

目前世界液体聚硫橡胶的产量,美国2万吨/年,德国8000吨/年,日本5000吨/年,俄罗斯3500吨/年,西欧约2000吨/年。

我国仅锦西化工研究院500吨/年规模的装置,不能满足市场的需求,目前我国大部分从日本东丽公司进口,年进口量1500…1800吨;我国聚硫密封胶的产量已达8000吨以上。

双组份聚硫密封胶施工方案

双组份聚硫密封胶施工方案

双组份聚硫密封胶施工方案一、施工前的准备1、原材料的准备:原材料为河南省永丽化工有限公司所生产的SGJ L—851双组份聚硫密封胶,材料进场应具有出厂合格证及厂家产品的认证文件。

2、主要机具:电动机具:电动搅拌器、打磨机。

手用工具:搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。

二、作业条件:1、涂胶前的准备:在密封前先将密封部位表面的杂物、砂浆硬块、和油污等清扫干净,并用干净的湿布擦一次,经检查基层无不平、空裂,起砂等缺陷,方可进行下道工序。

2、混凝土伸缩缝与杯口的处理:将伸缩缝与杯口内的灰尘、松动的混凝土余渣清吹干净,然后按设定深度填入与伸缩缝宽窄相适应的聚乙烯泡沫条、世霸龙泡沫条管等(嵌入隔离条的目的是防止因三面受力造成的缝面两侧黏结面破裂)。

对蜂窝麻面、多孔的注胶基面,必须用磨光机将注胶面打磨平整,除去粉尘杂物。

三、配制工艺:1、双组份的配比:基膏(白色A组份)以下简称A,硫化膏(黑色B组份)以下简称B,按规定比例混合均匀,直到无色差为止。

2、正常情况下按A:B=100:10配制,根据气温变化可适当增减B组份用量,但B 组份不宜加量过多,因固化快会影响黏结强度,甚至反硫化(不固化);气温升高可以减少B组份的用量,根据气温高低,一般可在A:B=100:8~12之间调整B组份。

活性期一般为2~6个小时,也可根据用户要求提供更短或更长的活性期,用前应作小试。

四、混胶工艺:1、取下A组份包装上盖,将B组份加入到A组份包装桶内进行搅拌。

2、将搅拌器插入包装桶内,用手电钻按下低速启动开关,自上而下,循序渐进,或者将两组份倒在玻璃板上,用批刀来回批抹,调至无色差,混胶工艺完成。

五、装枪工艺:1、将永丽公司提供的中间带有出胶孔和推力杆的压胶盘置入包装桶内搅拌好的胶面上。

2、取下枪管前、后螺盖,枪口对准压盘出胶口,手握枪管和推力杆,用力下压,此时密封胶上行进入枪管,管内空气顺枪管后孔排出,灌满为止。

南水北调聚硫密封胶施工方案

南水北调聚硫密封胶施工方案

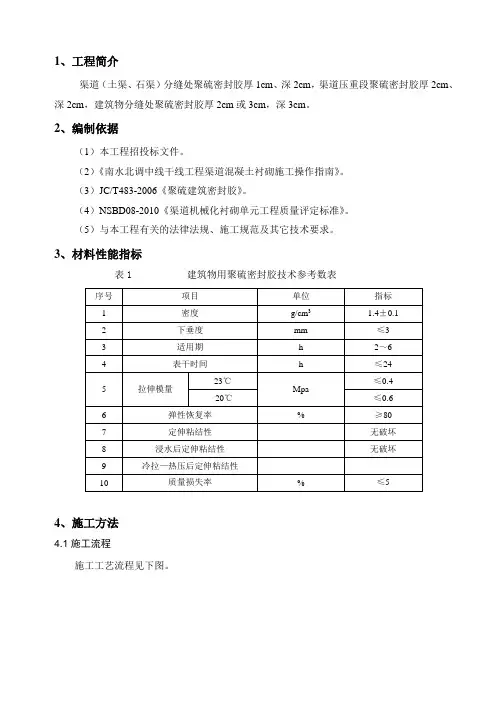

1、工程简介渠道(土渠、石渠)分缝处聚硫密封胶厚1cm、深2cm,渠道压重段聚硫密封胶厚2cm、深2cm,建筑物分缝处聚硫密封胶厚2cm或3cm,深3cm。

2、编制依据(1)本工程招投标文件。

(2)《南水北调中线干线工程渠道混凝土衬砌施工操作指南》。

(3)JC/T483-2006《聚硫建筑密封胶》。

(4)NSBD08-2010《渠道机械化衬砌单元工程质量评定标准》。

(5)与本工程有关的法律法规、施工规范及其它技术要求。

3、材料性能指标表1 建筑物用聚硫密封胶技术参考数表序号项目单位指标1 密度g/cm3 1.4±0.12 下垂度mm ≤33 适用期h 2~64 表干时间h ≤245 拉伸模量23℃Mpa≤0.4 -20℃≤0.66 弹性恢复率% ≥807 定伸粘结性无破坏8 浸水后定伸粘结性无破坏9 冷拉—热压后定伸粘结性10 质量损失率% ≤54、施工方法4.1施工流程施工工艺流程见下图。

密封胶检验密封界面清洁处理涂胶深度确定涂胶界面刷涂底涂涂胶界面表层涂胶密封胶配比双组份混合密封胶装枪注射涂胶施工密封胶表面处理胶体硫化养护施工验收检验聚硫密封胶施工工艺流程4.2清缝方法(1)用钢钎剔除变形缝内预留的木条或多余的闭孔板。

(2)用手提磨光机将接缝壁两侧的凸凹不平的水泥砂浆或粘浮物打磨干净,把缝壁两侧粘胶基面的蜂窝麻面打磨平整。

(3)用手提吹风机和毛刷分别将缝内的杂物灰尘清除干净,使粘胶基面保持干燥清洁。

(4)若局部基面潮湿,用热风机将基面吹干。

(5)按设计深度用毛刷均匀的将底涂涂刷于缝壁两侧的粘胶基面上,可根据工作温度调整工序,以基面上底涂不粘手为准,进行下一步工作。

(涂刷底涂的目的:增加粘结强度和耐水性)(6)对变形缝两侧非密封区,施工前在其两边10mm处贴上20~30mm宽的防护胶带,以防施工中多余的聚硫胶把构筑物表面弄脏。

(7)在基础面清理干净,自检通过后及时通知监理验收基础面,在验收合格后方可进行下一步施工。

聚硫密封胶填缝施工方法

聚硫密封胶填缝施工方法

聚硫密封胶填缝施工方法
聚硫密封胶填缝呀,就像给小缝隙穿件保护衣呢。

咱先说说施工前的准备。

施工的地方得打扫得干干净净的,不能有灰尘、杂物啥的。

就像咱要在一块干净的画布上画画一样。

那些缝隙周围要是有松散的东西,都得清掉,不然密封胶黏不牢呀。

工具也得准备好,像胶枪这种必备的,还有刮平用的小刮板之类的。

开始施工啦。

把聚硫密封胶装到胶枪里,就像给枪装上子弹一样。

然后对着缝隙开始挤胶,要慢慢挤,可别一下子挤太多,不然胶到处流就不好看啦。

缝隙要是比较小呢,就更得小心点,就像给小蚂蚁喂饭,得一点点来。

挤的时候呀,尽量让胶填满整个缝隙,可不能这儿有那儿没有的。

胶挤进去之后呢,就得用刮板把胶刮平啦。

这个时候就像在做小蛋糕,要把表面弄得平平整整的。

刮板要沿着缝隙的方向刮,动作要轻一点、稳一点,可别把胶都刮跑喽。

要是有多余的胶被刮出来,就用小铲子或者抹布给清理掉,保持周围环境的整洁。

还有哦,施工的时候得注意天气情况呢。

如果天气太潮湿或者温度太低,可能会影响密封胶的固化效果。

就像人在不舒服的环境里干活没力气一样,密封胶在不好的环境里也不能好好工作。

所以呀,尽量选择天气比较好的时候施工。

在聚硫密封胶固化的过程中,可别去乱动它。

就让它安安静静地待着,就像小宝贝在睡觉一样。

固化好了之后,这密封胶填缝就大功告成啦。

这时候的缝隙就被密封胶保护得严严实实的,水呀、灰尘呀啥的都进不去喽。

聚硫密封胶填缝其实不难,只要咱们细心一点,就像照顾小宠物一样照顾这个施工过程,就能把填缝工作做得漂漂亮亮的。

聚硫密封胶交底2

聚硫密封胶交底2
技术交底书
交底单位名称:编号:
第1页共1页
工程名称
设计文件图号
施工部位
生化池、二沉池、初沉池、及其他厂区构筑物
交底日硫密封胶施工细则
2、施工程序:
(1)基层清理→(2)涂刷砼界面剂→(5)调配密封胶→(6)混胶→(7)装枪→(8)填充密封材料→(9)养护
3、施工步骤:
(2)刷底涂:为使密封胶与被粘结的基面粘结更好,需要用毛刷将被粘结的基面刷一层砼界面剂,对于变形缝处施工,应按设计深度用毛刷均匀涂刷于缝壁两侧。基面上的底涂表干后即可注胶。
(3)贴防污胶带纸:为保持缝面两侧非密封面的整洁,缝的两侧应贴防污胶带纸。
(5)调配密封胶:A组份(白色)和B组份(黑色)按A:B 10:1配制,根据气温变化可适当增减B组份。
4、施工部位:
见附图
5、施工注意事项:
(1)、施工时每道施工验工序完成后必须进行报验,合格后方可进行下道工序施工;
(2)、进入施工现场必须正确佩带安全帽等
(3)、施工用电必须要有专业电工进行,严禁乱搭乱接等现象,严格按照《施工现场临时用电安全技术规范》进行。
(4)、人员在池内施工,必须派有专人进行巡视走道板上部堆放材料,杜绝重物落下伤人。
(8)填胶:将枪嘴插入待密封的变形缝内,按设计设计深度均匀密度的将胶注入变形缝内,然后用带弧度的专用整形工具进行刮压整修,然后将防污胶带纸除去,固化后的胶体表面平整无气泡,胶体内部保持密实无断头,并保持粘结牢固,无脱水、开胶、断裂和渗水现象。
(9)养护:施工后养护1-2天,7天后达到最高粘结强度方可使用。
(6)混胶:打开A组分包装桶盖,将B组分加入A组分包装桶内,用电锤卡上搅拌工具,自上而下低速搅拌5分钟,再启动中速搅拌7分钟,密封胶均匀无色差为止。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

聚硫密封胶施工技术交底
一、材料要求
性能要求:招标文件要求本工程密封胶填缝所需材料系指聚硫密封胶或其它新型填缝材料。

密封胶应具有自黏结性能,高温不流淌,低温不硬化,应为专业厂家生产的合格产品,并提供无毒报告。

该产品位于工程结构的内露面,直接与饮用水源接触,需要一定的抗老化和无毒性。

技术要求:密度为规定值±0.1g/cm3,密度最低值应满足规范要求;下垂度≤3mm;表干时间≤24h;适用期≥2h;定伸粘结性无破坏;浸水后定伸粘结性无破坏;冷拉-热压后粘结性无破坏;粘结拉伸强度≥0.4MPa;粘结拉伸伸长率≥400%;低温柔性-40oC;弹性恢复率≥80%。

本标段拟选用河北衡水启星公司生产的双组份聚硫密封胶。

材料进场后及时将材料合格证、材质证明上报监理并申请对材料进行复检,对不合格的产品坚决不允许使用,在监理人的监督下将之清理出场。

二、施工方法
1、工艺流程
密封胶施工工艺流程图
2、主要工艺
(1)密封界面清洁处理:首先用钢钎剔除相邻两节箱涵伸缩缝(或渠道衬砌板的半缝、通缝)内预留的泡沫板条,将混凝土结构缝内及表面的杂物清除干净,除去灰尘,保证基面干燥。

对蜂窝麻面和多孔表面用磨光机、钢刷等工具将拟涂胶面打磨平整并露出牢固的结构层,潮湿界面用电吹风将表面水分吹干。

(2)涂胶前结构缝处理:①基层处理完毕的结构缝用空压机将缝内的尘土与余渣吹净;②对结构缝两侧非密封区,施工前在其两边10mm处贴上20~30mm宽的防护胶带,以防施工中多余的聚硫胶把构筑物表面弄脏;③基面清理干净,自检通过后及时通知监理验收,验收合格后进行下一步施工。

(3)密封胶配制工艺:①底涂的材料配制和使用说明:本密封胶产品由甲、乙两组组分组合而成,使用时将甲组分(无色透明)与乙组分(红褐色)按照1:1混合均匀,用毛刷涂刷于结构缝两侧注
胶基面上,基面上底涂表面干后即可注胶(注:基面上底涂表面干后即可注胶,否则将严重影响粘结,混合后的底涂要求一次用完);②双组份聚硫胶的材料配制:打开A组份包装桶盖将B组份加入A组份包装桶内(A:B=10:1),用电锤卡上搅拌工具先启动低速开关,自上而下搅拌3分钟,再启动中速开关,搅拌5~8分钟至胶料颜色均匀一致,即完成配制和混胶工艺。

(4)装枪工艺:①将装枪器中带有出胶孔和推力杆的压胶盘置入活塞桶中混合好的胶面上;②取下注胶枪管前后螺盖,枪管口对准压胶盘中间的出胶孔,推动枪管和推力杆,用力下压,此时胶料上行装入枪管中,管中空气顺枪管尾部排出,灌满为止;③将装满胶的前后螺盖装上,装螺盖的同时装上与施胶缝宽窄相适应的枪嘴,完成装枪工艺即可注射涂胶。

(5)注胶工艺:①将枪嘴插入待密封的结构缝内,按设计深度均匀密度地将密封胶注入缝内,然后用带弧度的专用整形工具进行刮压整形,整形后的缝面呈月牙形,固化后的胶体表面光滑平整无气泡,胶体内部保持密实无断头,并保持粘结牢固,无脱胶断裂、渗水现象;
②该胶在室内固化时间(25±3℃)达到最佳强度为7天,7天内不能进行气密、水密、油密等项破坏性试验和各种性能测试;③结构缝嵌填密封胶深度2~3cm,注胶时一次成型。

(6)胶体连接:当一条变形缝不能一次性注胶完毕时一般采用以下两种方法:干式连接和湿式连接。

两次涂胶施工时间间隔不超过8小时者一般采用湿式连接,实时连接对胶体接头无特殊要求,可连
续涂胶施工;两次涂胶施工时间间隔超过8小时者采用干式连接法。

干式连接胶体接头处理方法是前次涂胶结束时留下楔形毛面搭接面,再次涂胶时先用手或刮刀在原胶体接头斜面上涂胶一层,然后再进行本次涂胶施工。

三、质量控制
1、密封胶使用前检验:密封胶胶体应细缝光亮、无异物、无结团结皮现象,必要时可先涂试验段进行检验。

2、施胶完毕的结构缝,胶层表面应无裂纹和气泡,表面平整光滑,涂胶饱满且无脱胶和漏胶现象,胶体颜色均匀一致。

四、施工安全措施
五、设备配置
主要施工用具表。

相关文档
最新文档
