材料物理性能复习总结
材料物理性能总复习
奈曼-柯普定律
化合物分子热容等于构成此化合物各元素原子热容之和。
杜隆珀替定律
恒压下元素的原子热容等于25J/(K.mol)。
经典热容理论：模型过于简单，不能解释低温下热容减小的现象
1
2
3
4
5
6
2、经典热容理论
• 爱因斯坦热容理论假设：每个原子皆为一个独立的振子，原子之间彼此无关。
高温部分符合较好，但低温部分的理论值比实验值下降得过快。
磁性是一切物质的基本属性，从微观粒子到宏观物体以至于宇宙间的天体都存在着磁的现象。 磁性是磁性材料的一种使用性能，磁性材料具有能量转换、存储或改变能量状态的功能。
材料的磁学性能
01
02
1、基本磁参量的概念与定义以及影响因素
磁矩
磁化强度
磁导率
方向与环形电流法线的方向一致，其大小为电流与封闭环形面积的乘积IΔS，与电流I和封闭环形面积ΔS成正比
6、半导体的载流子浓度、迁移率及其电阻率 本征半导体 本征载流子浓度与温度T和禁带宽度Eg 有关： 随温度增加，载流子浓度增加； 禁带宽度大时，载流子浓度小； μn 和μp 分别表示在单位场强下自由电子和空穴的平均漂移速度（cm/s），称为迁移率。 杂质半导体 多子导电
温 度 升 高
半导体载流子浓度、迁移率及其电阻率与温度的关系
n -- 单位体积内载流子数目 q -- 为每一载流子携带的电荷量
E -- 为外电场电场强度
μ为载流子的迁移率，其含义为单位电场下载流子的平均漂移速度。
J -- 为电流密度
2、导电性本质因素
决定材料导电性好坏的本质因素有两个：
载流子浓度
载流子迁移率
温度、压力等外界条件，以及键合、成分等材料因素都对载流子数目和载流子迁移率有影响。任何提高载流子浓度或载流子迁移率的因素，都能提高电导率，降低电阻率。
材料物理性能复习资料整理
材料在外力作用下发生形状和尺寸的变化，称为形变。
材料承受外力作用、抵抗变形的能力及其破坏规律，称为材料的力学性能或机械性能。
材料在单位面积上所受的附加内力称为应力。
法向应力导致材料伸长或缩短，而剪切应力引起材料的切向畸变。
应变是用来表征材料在受力时内部各质点之间的相对位移。
对于各向同性材料，有三种基本类型的应变：拉伸应变ε，剪切应变γ和压缩应变Δ。
若材料受力前的面积为A0，则σ0=F/A0称为名义应力。
若材料受力后面积为A，则σT=F/A称为真实应力。
对于理想的弹性材料，在应力作用下会发生弹性形变，其应力与应变关系服从胡克（Hook）定律（σ=Eε）。
E是弹性模量，又称为弹性刚度。
弹性模量是材料发生单位应变时的应力，它表征材料抵抗形变能力（即刚度）的大小。
E越大，越不容易变形，表示材料刚度越大。
弹性模量是原子间结合强度的标志之一。
泊松比：在拉伸试验时，材料横向单位面积的减少与纵向单位长度的增加之比值。
粘性形变是指粘性物体在剪切应力作用下发生不可逆的流动形变，该形变随时间增加而增大。
材料在外应力去除后仍保持部分应变的特性称为塑性。
材料发生塑性形变而不发生断裂的能力称为延展性。
在足够大的剪切应力τ作用下或温度T较高时，材料中的晶体部分会沿着最易滑移的系统在晶粒内部发生位错滑移，宏观上表现为材料的塑性形变。
滑移和孪晶：晶体塑性形变两种基本形式。
蠕变是在恒定的应力σ作用下材料的应变ε随时间增加而逐渐增大的现象。
位错蠕变理论：在低温下受到阻碍而难以发生运动的位错，在高温下由于热运动增大了原子的能量，使得位错能克服阻碍发生运动而导致材料的蠕变。
扩散蠕变理论：材料在高温下的蠕变现象与晶体中的扩散现象类似，蠕变过程是在应力作用下空位沿应力作用方向（或晶粒沿相反方向）扩散的一种形式。
晶界蠕变理论：多晶陶瓷材料由于存在大量晶界，当晶界位相差大时，可把晶界看成是非晶体，在温度较高时，晶界粘度迅速下降，应力使得晶界发生粘性流动而导致蠕变。
材料物理性能复习重点

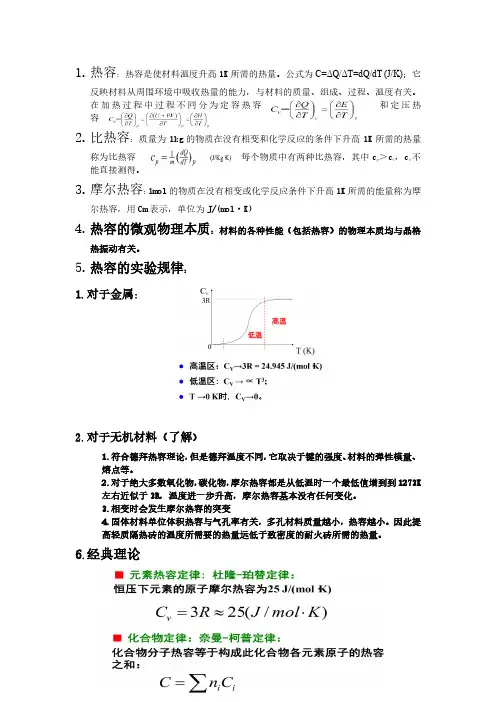

1.热容：热容是使材料温度升高1K所需的热量。
公式为C=ΔQ/ΔT=dQ/dT (J/K)；它反映材料从周围环境中吸收热量的能力，与材料的质量、组成、过程、温度有关。
在加热过程中过程不同分为定容热容和定压热容。
2.比热容：质量为1kg的物质在没有相变和化学反应的条件下升高1K所需的热量称为比热容每个物质中有两种比热容，其中c p＞c v，c v不能直接测得。
3.摩尔热容：1mol的物质在没有相变或化学反应条件下升高1K所需的能量称为摩尔热容，用Cm表示，单位为J/(mol·K)4.热容的微观物理本质：材料的各种性能（包括热容）的物理本质均与晶格热振动有关。
5.热容的实验规律：1.对于金属:2.对于无机材料（了解）1.符合德拜热容理论，但是德拜温度不同，它取决于键的强度、材料的弹性模量、熔点等。
2.对于绝大多数氧化物，碳化物，摩尔热容都是从低温时一个最低值增到到1273K左右近似于3R，温度进一步升高，摩尔热容基本没有任何变化。
3.相变时会发生摩尔热容的突变4.固体材料单位体积热容与气孔率有关，多孔材料质量越小，热容越小。
因此提高轻质隔热砖的温度所需要的热量远低于致密度的耐火砖所需的热量。
6.经典理论传统理论不能解决低温下Cv的变化，低温下热容随温度的下降而降低而下降，当温度接近0K时热容趋向于07.量子理论1.爱因斯坦模型三个假设：1.谐振子能量量子化2.每个原子是一个独立的谐振子3.所有原子都以相同的频率振动。
爱因斯坦温度：爱因斯坦模型在T >> θE 时，Cv，m=3R,与实验相符合，在低温下，T当T << θE时Cv，m比实验更快趋于0，在T趋于0时，Cv,m也趋于零。
爱因斯坦模型不足之处在于：爱因斯坦模型假定原子振动不相关，且以相同频率振动，而实际晶体中，各原子的振动不是彼此独立地以同样的频率振动，而是原子间有耦合作用，点阵波的频率也有差异。
温度低尤为明显2.德拜模型德拜在爱因斯坦的基础上，考虑了晶体间的相互作用力，原子间的作用力遵从胡克定律，固体热容应是原子的各种频率振动贡献的总和。
材料物理性能复习总结
材料物理性能复习总结第一章电学性能1.1 材料的导电性，ρ称为电阻率或比电阻，只与材料特性有关，而与导体的几何尺寸无关，是评定材料导电性的基本参数。
ρ的倒数σ称为电导率。
一、金属导电理论1、经典自由电子理论在金属晶体中，正离子构成了晶体点阵，并形成一个均匀的电场，价电子是完全自由的，称为自由电子，它们弥散分布于整个点阵之中，就像气体分子充满整个容器一样，因此又称为“电子气”。
它们的运动遵循理想气体的运动规律，自由电子之间及它们与正离子之间的相互作用类似于机械碰撞。
当对金属施加外电场时，自由电子沿电场方向作定向加速运动，从而形成了电流。
在自由电子定向运动过程中，要不断与正离子发生碰撞，使电子受阻，这就是产生电阻的原因。
2、量子自由电子理论金属中正离子形成的电场是均匀的，价电子与离子间没有相互作用，可以在整个金属中自由运动。
但金属中每个原子的内层电子基本保持着单个原子时的能量状态，而所有价电子却按量子化规律具有不同的能量状态，即具有不同的能级。
0K时电子所具有最高能态称为费密能E F。
不是所有的自由电子都参与导电，只有处于高能态的自由电子才参与导电。
另外，电子波在传播的过程中被离子点阵散射，然后相互干涉而形成电阻。
马基申定则：，总的电阻包括金属的基本电阻和溶质（杂质）浓度引起的电阻（与温度无关）；从马基申定则可以看出，在高温时金属的电阻基本取决于，而在低温时则决定于残余电阻。
3、能带理论能带：由于电子能级间隙很小，所以能级的分布可看成是准连续的，称为能带。
图1-1(a)、(b)、(c)，如果允带内的能级未被填满，允带之间没有禁带或允带相互重叠，在外电场的作用下电子很容易从一个能级转到另一个能级上去而产生电流，具有这种能带结构的材料就是导体。
图1-1(d)，若一个满带上面相邻的是一个较宽的禁带，由于满带中的电子没电学特性：(1) 本征激发成对地产生自由电子和空穴，所以自由电子浓度与空穴浓度相等，都是等于本征载流子的浓度n i；(2) 禁带宽度E g越大，载流子浓度n i越小；(3) 温度升高时载流子浓度n i增大；(4) 载流子浓度n i与原子密度相比是极小的，所以本征半导体的导电能力很微弱。
材料物理性能复习重点-图文
材料物理性能复习重点-图文第二章非组织敏感：弹性模量，热膨胀系数，居里点（成分）组织敏感性：内耗，电阻率，磁导率（成分及组织）相对电导率：IACS%定义：把国际标准纯软铜（在室温20度，电阻率为0.01724.mm2/m）的电导率作为100%，其它导体材料的电导率与之相比的百分数即为该导体材料的相对电导率。
载流子：电荷的载体（电子，空穴，正离子，负离子）物体的导电现象的微观本质是：载流子在电场作用下的定向迁移迁移数t某，也称输运数（tranferencenumber)定义为：某t某T式中：σT为各种载流子输运电荷形成的总电导率σ某表示某种载流子输运电荷的电导率t某的意义：是某一种载流子输运电荷占全部电导率的分数表示。
载流子与导电性能的关系：因素：单位体积中可移动的带电粒子数量N每个载流子的电荷量q载流子的迁移率μ迁移率：受到外加电场作用时，材料中的载流子移动的难易程度令μ=v/E，并定义其为载流子的迁移率。
其物理意义为载流子在单位电场中的迁移速度。
σ=Nqμ迁移率的影响因素：1.温度越高，平均碰撞间隔时间t越小，迁移率越小2.晶体缺陷越多，………………电子的平均自由程n为电子的密度2金属导电机制：载流子为自由电子。
经典理论：所有自由电子都对导电做出贡献。
所以有n为电子的平均速度m为电子的质量量子理论，两点基本改进:nef表示单位体积内实际参加热传导的电子数,即费米面能级附近参加电传导的电子数m某为电子的有效质量，考虑晶体点阵对电场作用的结果2eff某f实际导电的载流子为费米面附近的自由电子！nelmvnelmv产生电阻的根本原因：当电子波通过一个理想晶体点阵时（0K），它将不受散射；只有在晶体点阵完整性遭到破坏的地方，电子波才会受到散射（不相干散射）。
理想晶体中晶体点阵的周期性受到破坏时，才产生阻碍电子运动的条件。
（1）晶格热振动（温度引起的离子运动振幅的变化）（2）杂质的引入，位错及点缺陷在电子电导的材料中，电子与点阵的非弹性碰撞引起电子波的散射是电子运动受阻的本质原因。
材料物理性能期末复习考点
材料物理性能期末复习考点

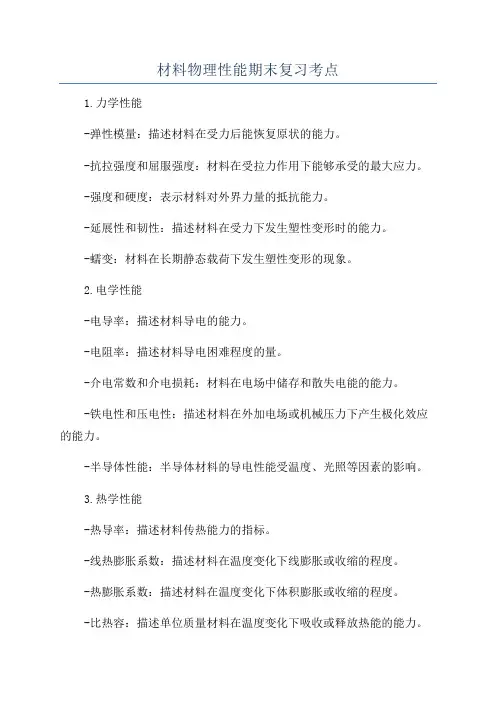

1.力学性能
-弹性模量：描述材料在受力后能恢复原状的能力。
-抗拉强度和屈服强度：材料在受拉力作用下能够承受的最大应力。
-强度和硬度：表示材料对外界力量的抵抗能力。
-延展性和韧性：描述材料在受力下发生塑性变形时的能力。
-蠕变：材料在长期静态载荷下发生塑性变形的现象。
2.电学性能
-电导率：描述材料导电的能力。
-电阻率：描述材料导电困难程度的量。
-介电常数和介电损耗：材料在电场中储存和散失电能的能力。
-铁电性和压电性：描述材料在外加电场或机械压力下产生极化效应的能力。
-半导体性能：半导体材料的导电性能受温度、光照等因素的影响。
3.热学性能
-热导率：描述材料传热能力的指标。
-线热膨胀系数：描述材料在温度变化下线膨胀或收缩的程度。
-热膨胀系数：描述材料在温度变化下体积膨胀或收缩的程度。
-比热容：描述单位质量材料在温度变化下吸收或释放热能的能力。
-崩裂温度：材料在受热时失去结构稳定性的温度。
4.光学性能
-折射率：描述光在材料中传播速度的比值。
-透射率和反射率：描述光在材料中透过或反射的比例。
-吸收率：光在材料中被吸收而转化为热能的比例。
-发光性能：描述材料能否发光以及发光的颜色和亮度。
-线性和非线性光学效应：描述材料在光场中的响应特性。
以上是材料物理性能期末复习的一些考点，希望能帮助到你。
但需要注意的是，这只是一部分重点，你还需要结合教材和课堂笔记，全面复习和理解这些概念和原理。
祝你考试顺利！。
材料物理性能(总结)
一章1、原子间的键合类型有几种？（P1)金属键、离子键、共价键、分子键和氢键2、什么是微观粒子的波粒二象性？（P1）光子这种微观粒子表现出双重性质——波动性和粒子性，这种现象叫做波粒二象性。
3、什么是色散关系？什么是声子？声子的性质？（P20、P25）将频率和波矢的关系叫做色散关系。
声子就是晶格振动中的独立简谐振子的能量量子。
性质：（1）声子的粒子性：声子和光子相似，光子是电磁波的能量量子，电磁波可以认为是光子流，光子携带电磁波的能量和动量。
（2）声子的准粒子性：准粒子性的具体表现：声子的动量不确定，波矢改变一个周期或倍数，代表同一振动状态，所以不是真正的动量。
4、声子概念的意义？（P25）（1）可以将格波雨物质的相互作用过程理解为，声子和物质的碰撞过程，使问题大大简化，得出的结论也正确。
（2）利用声子的性质可以确定晶格振动谱。
5、简述高聚物分子运动的特点。
（P29）（1）运动单元的多重性（2）分子运动时间的依赖性（3）分子运动的温度依赖性6、影响高聚物玻璃化温度的因素（P33）（1）分子链结构的影响（2）分子量的影响（3）增塑剂的影响（4）外界条件的影响7、影响高聚物流动温度的因素（P39）(1) 分子量（2）分子间作用力（3）外力8、线性非晶高聚物的力学状态？（P29）二章1、材料的热学性能的内容。
(P41)材料的热学性能包括热容、热膨胀、热传导、热稳定性、熔化和升华等。
2、什么是热容？（P42）什么是杜隆-柏替定律和奈曼-柯普定律（P43）热容是分子或原子热运动的能量随温度而变化的物理量，其定义是物体温度升高1K所需要增加的能量。
杜隆-珀替定律：恒压下元素的原子热容为25J/(k·mol)；奈曼-柯普定律：化合物分子热容等于构成此化合物各元素原子热容之和。
3、试述线膨胀系数与体膨胀系数的关系。
（P50）4、请分析热膨胀与其他性能的关系。
（P49）5、影响材料热膨胀系数的因素。
（P50）（1）化学组成、相和结构的影响（2）化学键的影响（3）相变的影响6、简述影响热导率的因素。
材料物理性能考点总结汇总
<<材料物理性能>>基本要求一，基本概念：1.摩尔热容: 使１摩尔物质在没有相变和化学反应的条件下，温度升高1K所需要的热量称为摩尔热容。
它反映材料从周围环境吸收热量的能力。
2.比热容：质量为1kg的物质在没有相变和化学反应的条件下，温度升高1K所需要的热量称为比热容。
它反映材料从周围环境吸收热量的能力。
3.比容：单位质量（即1kg物质）的体积，即密度的倒数（m3/kg）。
4.格波：由于晶体中的原子间存在着很强的相互作用，因此晶格中一个质点的微振动会引起临近质点随之振动。
因相邻质点间的振动存在着一定的位相差，故晶格振动会在晶体中以弹性波的形式传播，而形成“格波”。
5.声子（Phonon）: 声子是晶体中晶格集体激发的准粒子，就是晶格振动中的简谐振子的能量量子。
6.德拜特征温度: 德拜模型认为:晶体对热容的贡献主要是低频弹性波的振动，声频支的频率具有0～ωmax分布,其中,最大频率所对应的温度即为德拜温度θD,即θD=ћωmax/k。
7.示差热分析法（Differential Thermal Analysis, DTA ）: 是在测定热分析曲线（即加热温度T与加热时间t的关系曲线）的同时，利用示差热电偶测定加热（或冷却）过程中待测试样和标准试样的温度差随温度或时间变化的关系曲线ΔT~T（t），从而对材料组织结构进行分析的一种技术。
8.示差扫描量热法（Differential Scanning Calorimetry, DSC）: 用示差方法测量加热或冷却过程中，将试样和标准样的温度差保持为零时，所需要补充的热量与温度或时间的关系。
9.热稳定性（抗热振性）：材料承受温度的急剧变化（热冲击）而不致破坏的能力。
10.塞贝克效应：当两种不同的导体组成一个闭合回路时，若在两接头处存在温度差则回路中将有电势及电流产生，这种现象称为塞贝克效应。
11.玻尔帖效应：当有电流通过两个不同导体组成的回路时，除产生不可逆的焦耳热外，还要在两接头处出现吸热或放出热量Q的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、⏹拉伸曲线：⏹拉伸力F－绝对伸长△L的关系曲线。
⏹在拉伸力的作用下，退火低碳钢的变形过程四个阶段：⏹1）弹性变形：O～e⏹2）不均匀屈服塑性变形：A～C⏹3）均匀塑性变形：C～B⏹4）不均匀集中塑性变形：B～k⏹5）最后发生断裂。
k～2、弹性变形定义：⏹当外力去除后，能恢复到原形状或尺寸的变形－弹性变形。
⏹弹性变形的可逆性特点：⏹金属、陶瓷或结晶态的高分子聚合物：在弹性变形内，应力－应变间具有单值线性关系，且弹性变形量都较小。
⏹橡胶态高分子聚合物：在弹性变形内，应力－应变间不呈线性关系，且变形量较大。
⏹无论变形量大小和应力－应变是否呈线性关系，凡弹性形变都是可逆变形。
3、弹性比功：（弹性比能、应变比能），用a e 表示，⏹表示材料在弹性变形过程中吸收弹性变形功的能力。
⏹一般用材料开始塑性变形前单位体积吸收的最大弹性变形功表示。
⏹物理意义：吸收弹性变形功的能力。
⏹几何意义：应力σ-应变ε曲线上弹性阶段下的面积。
4、理想弹性材料：在外载荷作用下，应力-应变服从虎克定律，即σ＝Eε，并同时满足3个条件，即：⏹①应变对于应力的响应是线性的；⏹②应力和应变同相位；⏹③应变是应力的单值函数。
⏹材料的非理想弹性行为：⏹可分为滞弹性、伪弹性及包申格效应等几种类型5、滞弹性(弹性后效)⏹滞弹性：是指材料在弹性范围内快速加载或卸载后，随时间的延长而产生的附加弹性应变的现象。
6、实际金属材料具有滞弹性。
⏹1）单向加载弹性滞后环⏹在弹性区内单向快速加载、卸载时，加载线与卸载线会不重合（应力和应变不同步），形成一封闭回线，称为弹性滞后环。
⏹2）交变加载弹性滞后环⏹交变载荷时，若最大应力＜宏观弹性极限，加载速率比较大，则也得到弹性滞后环(图b)。
⏹3）交变加载塑性滞后环⏹交变载荷时，若最大应力＞宏观弹性极限，则得到塑性滞后环（图c）。
7、材料存在弹性滞后环的现象说明：材料加载时吸收的变形功> 卸载时释放的变形功，有一部分加载变形功被材料所吸收。
⏹这部分在变形过程中被吸收的功，称为材料的内耗。
⏹内耗的大小：可用滞后环面积度量。
8、金属材料在交变载荷(振动)下吸收不可逆变形功的能力，称为金属的循环韧性，也叫金属的“内耗”。
⏹严格说，循环韧性与内耗是有区别的，但有时常混用。
⏹循环韧性：⏹指材料在塑性区内加载时吸收不可逆变形功的能力。
⏹内耗：⏹指材料在弹性区内加载时吸收不可逆变形功的能力9、循环韧性：也是金属材料的力学性能，因它表示在交变载荷(振动)下吸收不可逆变形功的能力，故又称为消振性。
⏹材料循环韧性越高，则自身的消振能力就越好。
⏹高的循环韧性可减振：如汽轮机叶片（1Cr13），机床材料、发动机缸体、底座等选用灰铸铁制造。
⏹低循环韧性可提高其灵敏度：如仪表和精密机械、重要的传感元件。
⏹乐器所用材料的循环韧性越低，则音质越好。
10、伪弹性有些合金如（Au金-Cd镉，In铟-Tl铊等）在受一定应力时会诱发形成马氏体，相应地产生应变，应力去除后马氏体立即逆变为母相，应变回复11、当材料所受应力超过弹性极限后，开始发生不可逆的永久变形，又称塑性变形。
12、单晶体受力后，外力在任何晶面上都可分解为正应力和切应力。
⏹正应力：只能引起弹性变形及解理断裂。
⏹只有在切应力的作用下，金属晶体才能产生塑性变形。
13、金属材料常见的塑性变形方式：滑移和孪生两种。
14、滑移现象：⏹表面经抛光的金属单晶体在拉伸时，当应力超过屈服强度时，在表面会出现一些与应力轴成一定角度的平行细线。
⏹在显微镜下，此平行细线是一些较大的台阶（滑移带）。
⏹滑移带：又是由许多小台阶组成，此小台阶称为滑移线⏹滑移：指晶体的一部分沿一定的晶面（滑移面）和晶向（滑移方向）相对于另一部分发生滑动的现象。
⏹滑移面：面间距最大原子最密排晶面。
⏹滑移方向：原子最密排的方向。
⏹一个滑移面与其上的一个滑移方向组成一个滑移系。
15、滑移的同时伴随着晶体的转动⏹晶体发生塑变时，常伴随取向改变。
⏹若无夹头约束，滑移面无转动，拉力轴取向须不断变化。
⏹若夹头不动，即拉力轴方向不变，晶体须不断发生转动16、单滑移：对有多组滑移系的晶体，当其与外力轴取向不同时，处于软位向的一组滑移系首先开动，这便是单滑移。
⏹多滑移：若两组或几组滑移系处在同等有利的位向，在滑移时，各滑移系同时开动，或因滑移中晶体的转动使两个或多个滑移系交替滑移称为多滑移。
⏹交滑移：是指两个或多个滑移面沿同一个滑移方向滑移。
⏹交滑移实质：是螺位错在不改变滑移方向的情况下，从一个滑移面滑到交线处，转到另一个滑移面的过程。
⏹交滑移：表面滑移线是弯曲的折线，而不再是平直的17、金属晶体在发生滑移时，⏹1）单滑移：金属晶体首先发生单滑移，因只有一个滑移系起作用，加工硬化效果很小。
⏹2）多滑移：随着晶体发生转动，会使数个滑移系同时处于有利的位向，从而发生多滑移，这时因不同滑移系间的位错相互交割，加工硬化效果上升。
⏹3）交滑移：随后又可能转变为交滑移，这时加工硬化效果下降，⏹在表面出现曲折或波纹状的滑移带。
18、孪生变形：⏹发生切变的部分称孪生带或孪晶，⏹均匀切变区与未切变区的分界面称为孪晶界。
⏹发生均匀切变的那组晶面称为孪晶面；⏹孪生面的移动方向称为孪生方向。
19、孪生：在切应力作用下，晶体的一部分沿一定晶面和晶向相对于另一部分所发生的均匀切变。
此切变并未使晶体点阵发生变化，但却使切变区晶体取向与未切变区晶体呈镜面对称。
⏹孪生是冷塑性变形的另一种重要形式。
⏹常作为滑移不易进行时的补充。
20、孪生对塑变的直接贡献比滑移小很多，但孪生改变局部晶体位向，使新滑移系开动，间接对塑性变形做贡献；而滑移是直接产生塑性变形。
21、多晶体的塑性变形：1）相同之处：多晶体金属中，每个晶粒变形规律与单晶体金属大致相似。
也以滑移、孪生为基本变形方式。
2）不同之处：因多晶体存在晶界，各晶粒的取向不同，故既需克服晶界的阻碍，又要求各晶粒的变形相互协调与配合，使多晶体的变形更为复杂。
22、晶界的影响⏹双晶在室温下拉伸变形后，呈现竹节状。
⏹即晶界处晶体变形较小，而晶内变形量则大得多，整个晶粒的变形不均匀。
⏹这表明：晶界强度高于晶内。
⏹晶界对塑性变形的影响：⏹晶体在外力作用下变形，当滑移的位错运动到晶界附近时，受到阻碍而堆积，称位错塞积。
⏹要使变形继续进行, 须增加外力, 而使金属变形抗力提高。
23、晶粒大小对塑性变形的影响：⏹实验表明：多晶体的强度随其晶粒的细化而增加。
⏹晶粒越细，单位体积所包含晶界越多，位错障碍越多，需要协调的不同位向的晶粒越多，使金属塑性变形的抗力越高。
24、多晶体金属的塑性变形过程⏹多晶体中滑移系与外力夹角等于或接近于45°的晶粒先发生滑移。
当塞积位错前端的应力达到一定程度，加上相邻晶粒的转动，使相邻晶粒中原来处于不利位向滑移系上的位错开动，从而使滑移由一批晶粒传递到另一批晶粒。
25、各晶粒的变形不均匀：⏹多晶体各晶粒变形不同时性，也反映了各晶粒变形不均匀。
⏹变形不均匀性：不仅存在于各晶粒间、基体与第二相间，也存在于同一晶粒内部。
⏹因晶界对滑移的阻碍作用，使得靠近晶界区域的滑移变形量明显小于晶粒中心区域。
⏹当宏观塑变量还不大时，个别晶粒或晶粒局部塑变量可能已达极限，加上变形不均匀产生较大内应力，就有可能使这些晶粒中形成裂纹，导致金属材料早期断裂。
⏹各晶粒变形的相互协调：⏹多晶体作为一个整体，不允许各个晶粒任意自由变形，否则将造成晶界开裂，这就要求各晶粒间能协调变形。
⏹为此，各晶粒须能同时沿几个滑移系进行滑移（多滑移）。
⏹一般认为，各晶粒至少应有5个独立滑移系启动，才能确保产生任何方向不受约束的塑性变形，即其形状才能相应地作各种改变，而不引起晶界开裂。
26、若将低碳钢经少量预变形，去载后立即加载，则暂不出现屈服现象。
⏹但若预变形后，将试样放置一段时间或稍微加热（200℃）后再加载拉伸，则又出现屈服现象，且屈服强度会有所提高，这即应变时效现象。
27、应变时效现象的解释⏹1）当卸载后，短时间内因位错已经挣脱溶质原子束缚，故继续加载时不会出现屈服现象。
⏹2）当卸载后经较长时间或短时加热，溶质原子又会扩散重新聚集到位错线附近，故继续拉伸，又会出现屈服现象。
可采用预变形的方法解决此问题28、屈服现象⏹金属材料在拉伸时，当应力超过弹性极限，即使外力不再增加，甚至下降情况下，而变形继续进行的现象，称为屈服。
是材料开始产生塑性变形的一种标志。
⏹一般认为，在固溶体中溶质或杂质原子造成点阵畸变所产生应力场和位错应力场发生交互作用，使溶质原子将聚集在位错线附近，形成所谓的柯垂尔（Cottrell）气团。
⏹因此交互作用，使体系能量处于较低状态；⏹只有在较大应力作用下，位错才能脱离溶质原子的钉扎，表现为应力－应变曲线上的上屈服点；⏹当位错继续滑移时，就不需要开始时那么大的应力，表现为应力－应变曲线上的下屈服点；⏹当继续变形时，因应变硬化作用，应力又出现升高的现象。
29、单相固溶体合金：随溶质含量增加，固溶体强度、硬度提高，塑性、韧性下降，称固溶强化。
⏹固溶强化原因：⏹一般认为，固溶强化是由于多方面的作用引起的，但主要是由于溶质原子与位错相互作用的结果。
⏹溶质原子不仅使晶格发生畸变，且易被吸附在位错附近形成柯氏气团。
⏹它使位错被钉扎住，位错要脱钉，则须增加外力，从而使变形抗力提高⏹弥散分布型合金的塑性变形：⏹当第二相以弥散分布形式存在时，将产生显著的强化作用。
⏹沉淀强化：若强化相颗粒是通过过饱和固溶体的时效处理沉淀析出的，就称作沉淀强化或时效强化。
⏹弥散强化：若借助粉末冶金或其它方法加入，即弥散强化。
⏹当第二相在晶内呈颗粒状弥散分布时，颗粒越细，分布越均匀，合金的强度、硬度越高，塑性、韧性略有下降，这种强化方法称弥散强化或沉淀强化30、第二相颗粒可分为“可变形的”和“不可变形的”两大类。
⏹1）弥散强化的颗粒属不可变形的；⏹2）沉淀强化的颗粒多属可变形，但当沉淀粒子长大到一定程度后，也会变为不可变形的。
31、（1）不可变形颗粒的弥散强化作用⏹当运动位错与不可变形颗粒相遇时，位错线因受阻挡而发生弯曲；随着应力增加，弯曲加剧，最终绕颗粒的位错相遇，并留下一个位错环，而位错线将继续前进，此过程需额外做功，且位错环将对后续位错产生进一步阻碍作用，这都将使材料强度的上升。
⏹（2）可变形颗粒的强化作用：⏹当第二相粒子强度较低且与基体共格时，位错将切过，此时强化机制较复杂，有以下几种可能原因：⏹①位错切过颗粒后，产生表面台阶，增加了颗粒与基体间界面，需要相应的能量。
②位错扫过有序结构颗粒，将在滑移面上产生反相畴界，导致有序强化。
③因两相结构存在差异（至少点阵常数不同），因此当位错切过颗粒后，在滑移面上导致原子错配，需要额外作功。
