《电磁波的发射和接收》课件1

三、电视 1．发射端： 摄像机 把图像信息转化为视频电流， 话筒 把声 音信号转化为音频电信号，两种信号同步调制到高频电磁波 中，通过发射天线发射出去． 2．接收端：接收机产生高频电流，通过 解调 分别得到音频信 号和视频信号，放大后输送到扬声器和显像管，转化成声音和 图像．
四、移动通信 1．每个移动电话机都是一个 电磁波发射机 ，同时又是一 个电磁波接收器 ． 2．两部移动电话通话时都要通过当地的 基站 和总机来传递信 号．
电磁波的应用
【典例 2】 关于电视接收的原理， 下列说法中正确的是( )．
A．电视接收天线接收到的电磁波中包含有图像信号和伴音信 号 B．电视接收天线收到的电磁波经过处理还原成图像，天线上 并不产生感应电流 C．电视接收机收到电磁波，通过电子枪的扫描显示电视节目 的图像信号和伴音信号 D．电视接收机收到电磁波，经扬声器得到电视节目的伴音信 号
电磁波的发射和接收
【典例 1】 下列说法中正确的是( )．
A．无线电技术中使用的电磁波叫做无线电波 B．无线电波在真空中的波长范围从几毫米到几十千米 C．无线电波的频率越低越容易发射 D．发射无线电波的目的是为了向远处传送电能
解析
无线电技术中使用的电磁波叫无线电波， 故选项 A 正确；
无线电波的波长一般在几毫米到几十千米，故选项 B 正确；无 线电波频率越高越容易发射，发射无线电波的目的主要是为了 输送信号，故选项 C、D 错误． 答案 AB
调频和调幅都是使信息加到载波上，即使载波随信号而
改变， 但有本质区别： 调频是使高频载波的频率随信号而改变， 而调幅是使高频载波的振幅随信号而改变．所以 A 项错；解调 是将所需的信息从高频载波中取下来的过程，故 B 项错；因手 持移动电话功率有限，所以与其他用户通话时，必须靠较大的 固定的无线电台传送，所以 C 项正确；在接收信号时，选择所 需电波的过程，在技术上叫做调谐，所以 D 项正确． 答案 CD
一、无线电波的发射 技术上把波长大于 1 mm(频率低于 300 GHz)的电磁波称为无 线电波．按波长常把无线电波分为若干波段，各个波段有其不 同的主要用途． 载波：振荡器产生的高频交变电流，是用来携带声音、图 像等信息的，叫做载波．把要传递的信息加到载波上并发射出 去，信息就可以传到远方． 调制：把信息加到载波上，就是使载波随信号而改变，这 种技术叫做调制． 调制的两种方式：
解析
电视机接收电磁波是利用的电磁波的频率不同收看的
电视频道不同，所以是改变的电视机的接收频率． 答案 B
电磁波的发射和接收 1．下列说法不正确的是( )．
A．发射出去的电磁波，可以传到无限远处 B．无线电波遇到导体，就可以在导体中激起同频率的振荡电 流 C．波长越短的电磁波，越接近直线传播 D．移动电话是利用无线电波进行通信的
【变式 1】 关于电磁波的发射与接收，下列说法中正确的是( )．
A．调频与调幅都是用高频载波发送信号，原理相同，无本质 区别 B．解调是将低频信号加载到高频电磁波上进行发射传送的过 程 C．手持移动电话与其他用户通话时，要靠较大的固定的无线 电台转送 D．在信号接收时，选择电波的过程叫做调谐
解析
解析
无线电波在传播过程中，遇到障碍物就被吸收一部分，
遇到导体，会在导体内产生涡流(同频率的振荡电流)，故 B 正 确，A 错误；波长越短，传播方式越接近光的直线传播，移动 电话发射或接收的电磁波属于无线电波的高频段，故 C、D 正法正确的是( )．
(1)调幅(AM)：使高频载波的振幅随信号改变，这种调制叫做 调幅，如图 4-3-1 所示．
图 4-3-1 (2)调频(FM)：使高频载波的频率随信号改变，这种调制方式叫 做调频，如图 4-3-2 所示．调频波的振幅不变，抗干扰的能力 比较强，传递过程中的失真比较小．
图4-3-2
有效发射电磁波的两个条件 (1)电磁波频率要足够高，振荡频率越大，发射电磁波的本领越 大． (2)必须采用开放电路，使振荡电路的电场和磁场尽可能地分散 到大的空间．
二、无线电波的接收 在无线电技术中，用天线和地线组成的接收电路来接收电 磁波． 通过电谐振实现信号选择 (1)电谐振：当接收电路的固有频率跟接收到的电磁波的频率相 同时，接收电路中产生的振荡电流最强，这种现象叫电谐振； (2)调谐：使接收电路发生电谐振的过程叫调谐．能够调谐的接 收电路叫做调谐电路． 通过解调获取信号 (1)解调：从高频振荡中“检出”所携带的信号，叫做解调； (2)解调是调制的逆过程．
解析
电视机接收到的电磁波是带有图像信号和伴音信号的
高频电流，故 A 项对，B 项错；图像信号和伴音信号必须经过 处理，才可经显像管和扬声器得到图像和声音，故 C、D 项错． 答案 A
【变式 2】 电视机换台时，实际上是在改变( A．电视台的发射频率 B．电视机的接收频率 C．电视台发射的电磁波的波速 D．电视机接收的电磁波的波速 )．

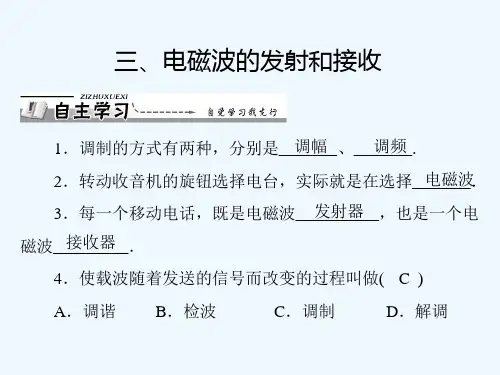

三 电磁波的发射和接收
1．了解无线电波的发射过程和调制的简单概念． 2．了解调谐和解调的概念及接收无线电波的基本原理． 3．了解电视、移动通信的基本原理．
一、无线电波的发射 1．发射无线电波的目的是传递信息，把信息加在载波上， 使 载波随信号 而变化，这种技术叫做 调制 ． 2．调制的两种方式是 调幅 和 调频 ． 调幅是让载波的 振幅 随信号变化． 调频是让载波的 频率 随信号变化．
二、无线电波的接收 1．电谐振：每个接收电路都有自己的固有频率，当接收到的 电磁波的频率与接收电路的 固有频率 相同时，在振荡电路 中激起的感应电流 最强 ，这种现象叫做电谐振． 2．调谐 ：转动收音机的旋钮选台的过程，就是调节接收电路 的 固有频率 ，使它与电磁波频率相同，从而达到电谐振的目 的．这个过程叫做调谐． 3．从接收机产生的高频电流中，把它携带的 信息 取出来的过 程叫做检波，也叫做 解调 ． 4．通过解调得到的信号，先要进行放大 ，再通过 扬声器 或 显像管，还原成声音或图像．
