电子秤的设计与制作
电子秤设计
电子秤设计一、引言随着科技的发展，电子技术逐渐替代传统机械技术，电子秤也成为重要的计量工具。
电子秤的工作原理是利用电子技术将被称物体的重量数字化，让数据更为准确、方便和快速。
在商业和生产领域，电子秤已经成为必不可少的工具。
本文将探讨电子秤的设计，包括设计原则、设计要素和设计流程。
二、设计原则1.精确性：精确度是电子秤最关键的设计原则。
电子秤的测量精确度应精确到小数点后几位，以达到计量标准要求。
2.可靠性：电子秤的可靠性是指设计和制造的电子秤在使用过程中能够长时间、稳定地运行，并提供准确和可靠的测量结果。
这是电子秤设计的另一个重要考虑因素。
3.易用性：电子秤设计应该尽量让使用者操作简单，易于使用。
操作者只需要了解和理解简单的使用方法和操作流程，不需要复杂的维护和校准。
4.可维护性：电子秤的设计还应该考虑到维修和保养的问题。
如果设备易于维修和保养，那么它的使用寿命将更长，并确保它的精度和可靠性始终如一。
5.成本效益：针对不同的市场，电子秤的设计应该在保证质量、精度和可靠性的前提下，控制生产成本，促进市场竞争。
三、设计要素1.传感器：传感器是电子秤的核心部件，通过变形电阻量转换为电信号，再经过AD转换成数字信号。
传感器通常由弹性元件、应变片和电子元件组成，负责将被称物体的重量转换成电信号。
传感器的精度和性能很大程度上决定了电子秤的稳定性和准确性。
2.烤漆：电子秤烤漆是一个重要的保护层，用于防止电子秤表面的腐蚀和损坏。
电子秤表面的烤漆应该具有良好的耐磨、耐腐蚀、耐热和耐紫外线等特性。
3.显示器和控制器：电子秤的显示器负责显示重量数字，控制器则负责接收和处理传感器发来的信号，控制累积、加减、清零等各种功能。
4.外壳和连接器：电子秤的外壳和连接器设计应该充分考虑到产品的稳定性、安全性和美观性。
外壳应该保证稳定，以确保传感器和电气连接器稳定可靠；连接器的设计应该方便操作和安装。
四、设计流程1.市场调研：电子秤设计的第一步是深入调研市场需求。
电子秤的设计
电子秤的设计
电子秤的设计主要包括以下几个方面：
1. 传感器：电子秤的传感器是最关键的部分，用于将物体施加的重力转化为电信号，从而进行称重。
常见的传感器有电阻应变传感器、压力传感器和负荷细胞等。
2. 处理器：电子秤的处理器主要用于处理传感器输出的电信号，并将其转化为数字信号。
处理器的性能直接影响到电子秤的精度和速度。
3. 显示器：电子秤的显示器用于显示称量结果，一般采用数码显示或液晶显示。
4. 键盘：电子秤的键盘用于设置以及操作和调整各种功能参数。
5. 外壳：电子秤的外壳应具备良好的防灰尘、防水性能和耐用性，在外观设计上也要注意美观和实用性。
6. 电源：电子秤通常使用直流电源或充电电池供电，在设计上需要考虑电源的稳定性和电池寿命。
除此之外，还需要考虑到电子秤的精度、负载能力、防抖动设计、自动校准等功能的设计。
整个电子秤的设计要综合考虑这些方面，以实现精准、可靠的称重效果。
单片机电子秤毕业设计
单片机电子秤毕业设计毕业设计题目：基于单片机的电子秤设计与实现一、设计要求：1.设计并实现一款能够准确测量物体质量的电子秤，使用单片机进行控制与数据处理。
2.电子秤应具备高精度、高稳定性和可靠性等特点。
3.电子秤的测量范围应足够大，能够适用于不同质量的物体。
4.电子秤的设计应尽可能简洁、实用、易于操控和维护。
二、设计方案：1.传感器选择：使用称重传感器作为负载传感器，可选用应变片式传感器或压阻式传感器。
2.信号放大与转换：将传感器测得的微小变化信号通过专用放大电路进行放大，并转换为0-5V或0-3.3V的直流电压信号。
3.单片机控制与显示：使用适当的单片机进行控制与数据处理，可选用常见的51单片机或STM32系列单片机，并通过数码管、液晶显示屏或LED显示屏等显示当前测量的质量值。
4.按键与操作：通过按键实现归零、单位选择、累计等基本操作实现。
5.通信接口：可选用串口或IIC总线等通信模式，将测量结果实时传输到上位机或其他设备。
6.电源系统：使用稳压电源保证整个系统的稳定工作。
三、设计流程：1.硬件设计：a.选择合适的电子元件，包括称重传感器、单片机、显示器、按键、通信模块等。
b.设计传感器接口电路，包括信号放大与转换电路。
c.设计按键与控制电路，将按键输入与单片机相连接，实现操作控制功能。
d.设计显示电路，将单片机输出与显示设备相连接，实现结果显示功能。
e.设计电源电路，保证整个系统的稳定工作。
2.软件设计：a.编写初始化程序，对单片机进行初始化设置。
b.编写按键扫描程序，实现按键输入的检测和处理。
c.编写称重传感器读取程序，实时读取称重传感器输出的模拟电压信号。
d.编写质量计算程序，根据传感器输出的模拟电压信号进行质量计算，并实现单位选择功能。
e.编写显示程序，将计算得到的质量值进行显示。
f.编写通信程序，如果需要与上位机或其他设备进行通信，则需要编写相应的通信协议和数据传输程序。
四、测试与调试：1.对硬件进行连接并进行通电测试，确保电子秤的各个部分能够正常工作。
《电子秤设计与制作》课件
这个PPT课件将介绍电子秤的设计与制作的基础知识、设计与制作流程以及它 在工业领域、生活中和科学研究中的应用。
电子秤基础知识介绍
原理与分类
深入解析电子秤的工作原理以及各种类型。
组成部分
探索电子秤的各个组成部分及其功能。
常用传感器
介绍电子秤常用的传感器类型，包括压力传感器和负荷传感器等。
结束语
1 未来发展趋势
展望电子秤未来的发展趋势，包括智能化和自动化。
2 总结
总结电子秤设计与制作的重点和要点，强调其重要性和应用前景。
电子秤设计与制作
设计目标与要 求
明确电子秤设计的目 标和要求，如秤的设 计流程，从需求分析 到最终设计。
硬件设计
探索电子秤的硬件设 计，包括电路图和元 器件选型。
软件设计
介绍电子秤的软件设 计，包括程序结构和 算法设计。
电子秤的制作
实验材料及工具准备
列出制作电子秤所需的实验材料和工具清单。
具体步骤与注意事项
逐步指导制作电子秤的具体步骤，并提醒注意事项。
电子秤的应用
1
工业领域
探索电子秤在工业领域的广泛应用，如生产线和质量控制。
2
生活中
展示电子秤在生活中的各种应用场景，如家庭厨房和体重监测。
3
科学研究
介绍电子秤在科学研究中的应用，如药物研发和生物实验。
电子行业电子称设计与制作
电子行业电子称设计与制作概述电子称是电子行业中常用的一种测量设备，用于测量物体的重量。
本文将介绍电子称的设计与制作流程，包括硬件设计、软件编程和制作过程。
硬件设计电子称的硬件设计主要包括传感器选型、电路设计和电源设计。
传感器选型电子称的传感器主要用于测量物体的重量。
常用的传感器包括压电传感器和电磁传感器。
压电传感器基于压电效应，当物体施加在传感器上时，产生电荷，通过测量电荷的大小来确定物体的重量。
电磁传感器则基于磁感应原理，通过测量线圈中的电流变化来确定物体的重量。
在选型时需要考虑测量范围、精度和成本等因素。
电子称的电路设计主要包括信号放大、滤波和模数转换等步骤。
信号放大可以增加传感器输出信号的幅度，提高测量精度。
滤波则用于去除噪声和干扰信号。
模数转换将模拟电压信号转换为数字信号，便于后续的数据处理和显示。
电路设计中需要考虑电路的稳定性、抗干扰能力和功耗等因素。
电子称的电源设计主要包括电源稳定和功耗控制。
电源稳定可以确保电子称工作时不受电源波动的影响，提高测量精度。
功耗控制则可以延长电子称的使用时间，减少电池更换的频率。
软件编程电子称的软件编程主要用于数据处理和显示。
编程语言可以选择C、C++或者Python等。
软件编程的主要步骤包括数据采集、数据处理和数据显示。
数据采集数据采集是指将传感器测量到的模拟电压信号转换为数字信号，并存储到计算机或者微控制器中。
可以使用模数转换芯片或者模数转换器来完成数据采集。
在数据采集过程中需要考虑采样率和数据精度等因素。
数据处理数据处理是指对采集到的数据进行处理，包括去除噪声、滤波和校准等步骤。
去除噪声可以通过滤波算法和数字信号处理技术实现。
滤波可以使用低通滤波器或者数字滤波器来完成。
校准是将测量到的数据与已知质量的物体进行对比，调整测量结果，提高测量精度。
数据显示数据显示是指将处理后的数据以可视化的方式呈现给用户。
可以使用LCD显示屏、数码管或者计算机界面来显示数据。

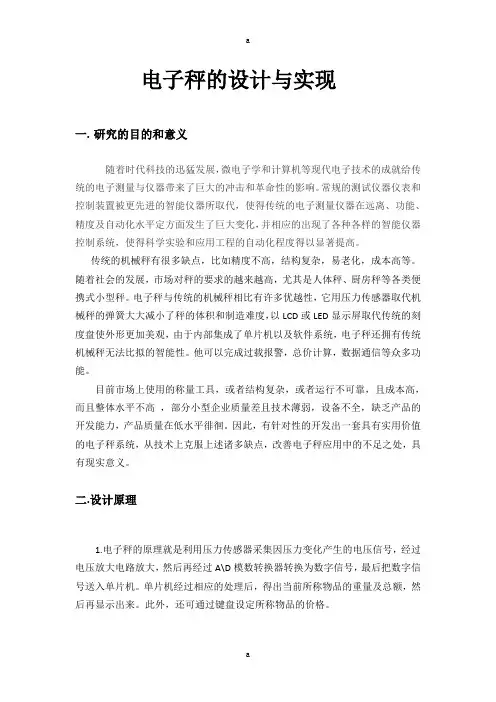

电子秤的设计与实现
电子秤的设计与实现一.研究的目的和意义随着时代科技的迅猛发展，微电子学和计算机等现代电子技术的成就给传统的电子测量与仪器带来了巨大的冲击和革命性的影响。
常规的测试仪器仪表和控制装置被更先进的智能仪器所取代，使得传统的电子测量仪器在远离、功能、精度及自动化水平定方面发生了巨大变化，并相应的出现了各种各样的智能仪器控制系统，使得科学实验和应用工程的自动化程度得以显著提高。
传统的机械秤有很多缺点，比如精度不高，结构复杂，易老化，成本高等。
随着社会的发展，市场对秤的要求的越来越高，尤其是人体秤、厨房秤等各类便携式小型秤。
电子秤与传统的机械秤相比有许多优越性，它用压力传感器取代机械秤的弹簧大大减小了秤的体积和制造难度，以LCD或LED显示屏取代传统的刻度盘使外形更加美观，由于内部集成了单片机以及软件系统，电子秤还拥有传统机械秤无法比拟的智能性。
他可以完成过载报警，总价计算，数据通信等众多功能。
目前市场上使用的称量工具，或者结构复杂，或者运行不可靠，且成本高，而且整体水平不高，部分小型企业质量差且技术薄弱，设备不全，缺乏产品的开发能力，产品质量在低水平徘徊。
因此，有针对性的开发出一套具有实用价值的电子秤系统，从技术上克服上述诸多缺点，改善电子秤应用中的不足之处，具有现实意义。
二.设计原理1.电子秤的原理就是利用压力传感器采集因压力变化产生的电压信号，经过电压放大电路放大，然后再经过A\D模数转换器转换为数字信号，最后把数字信号送入单片机。
单片机经过相应的处理后，得出当前所称物品的重量及总额，然后再显示出来。
此外，还可通过键盘设定所称物品的价格。
