医用高分子水凝胶的设计与合成剖析
超分子水凝胶的构建

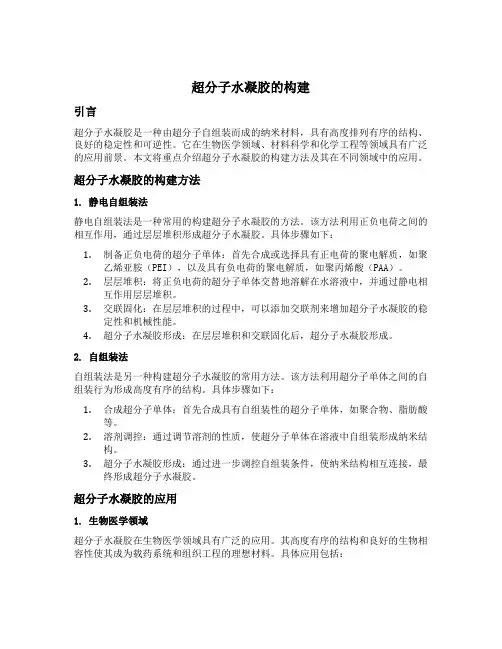

超分子水凝胶的构建引言超分子水凝胶是一种由超分子自组装而成的纳米材料，具有高度排列有序的结构、良好的稳定性和可逆性。
它在生物医学领域、材料科学和化学工程等领域具有广泛的应用前景。
本文将重点介绍超分子水凝胶的构建方法及其在不同领域中的应用。
超分子水凝胶的构建方法1. 静电自组装法静电自组装法是一种常用的构建超分子水凝胶的方法。
该方法利用正负电荷之间的相互作用，通过层层堆积形成超分子水凝胶。
具体步骤如下：1.制备正负电荷的超分子单体：首先合成或选择具有正电荷的聚电解质，如聚乙烯亚胺（PEI），以及具有负电荷的聚电解质，如聚丙烯酸（PAA）。
2.层层堆积：将正负电荷的超分子单体交替地溶解在水溶液中，并通过静电相互作用层层堆积。
3.交联固化：在层层堆积的过程中，可以添加交联剂来增加超分子水凝胶的稳定性和机械性能。
4.超分子水凝胶形成：在层层堆积和交联固化后，超分子水凝胶形成。
2. 自组装法自组装法是另一种构建超分子水凝胶的常用方法。
该方法利用超分子单体之间的自组装行为形成高度有序的结构。
具体步骤如下：1.合成超分子单体：首先合成具有自组装性的超分子单体，如聚合物、脂肪酸等。
2.溶剂调控：通过调节溶剂的性质，使超分子单体在溶液中自组装形成纳米结构。
3.超分子水凝胶形成：通过进一步调控自组装条件，使纳米结构相互连接，最终形成超分子水凝胶。
超分子水凝胶的应用1. 生物医学领域超分子水凝胶在生物医学领域具有广泛的应用。
其高度有序的结构和良好的生物相容性使其成为载药系统和组织工程的理想材料。
具体应用包括：•载药系统：超分子水凝胶可用于控制药物的释放速率和位置，提高药物的治疗效果。
•组织工程：超分子水凝胶可以为细胞提供支持和定向导向，促进组织修复和再生。
2. 材料科学领域超分子水凝胶在材料科学领域也有重要应用。
其高度有序的结构和可调控性使其成为制备功能性材料的理想平台。
具体应用包括：•传感器：超分子水凝胶可通过调控结构和成分，实现对特定分子或环境的高灵敏度检测。
水凝胶的应用和研究进展剖析
水凝胶的特点
水溶胀性，交联聚合物 亲水性，吸水可达自身重量的数千倍 三维网络结构，在水中不溶解 能够感知外界微小刺激（智能性水凝胶）
水凝胶的三维网络示意图和扫描电镜图片
水凝胶的分类
1.按照键合方式 物理凝胶和化学凝胶
2.按照水凝胶的形状和大小 宏观凝胶（柱状、多孔海绵状、纤维状、膜状、球状等） 微观凝胶（微球）
许多研究表明，有些水凝胶的溶胀比随温度的升 高而增加，反之则降低，表现为热胀性。这种特性对 于水凝胶的应用，尤其在药物的控制释放领域的应用 有重要意义。
但是温度敏感性水凝胶NIPAAm及其衍生物的临床 应用也有其本身的局限性。如合成水凝胶的单体和交 联物不具有生物相容性，即可能具有毒性、致癌性、 致畸性；而且NIPAAm及其衍生物不能生物降解。因此， 在用于临床前，还需要进行大量的毒理学实验，并进 一步开发新型生物相容性、生物可降解性水凝胶。
退热贴
适用于各种原因引 起的发热发热辅助 治疗及物理降温， 缓发发热引起的头 痛、头晕等不适症 状，使人体产生舒 适感。对于儿童和 成人发热，可用于 紧急退热，避免发 热过度伤及脑部。
Байду номын сангаас
水土保湿剂
一种人工合成的具有超强吸水 的保湿性能的高分子聚合物，主 要成分为聚丙烯酸盐和聚丙烯酰 胺共聚体。能吸收比自身重量高 数千倍的脱离子水，数十到数百 倍的含盐水分，并且能缓慢的释 放出来。可以反复使用，具有优 良的保水抗旱性能。控制土壤水 分蒸发，促进植物根系生长发育， 同时改善土壤结构，增加土壤活 性。欧、美、日本、以色列等国 家，早已开始大面积应用，解决 农业缺水问题，确定了其抗旱保 水良好效果，显示出在农业生产 中的巨大作用。
化妆品
水凝胶面膜也叫凝水膜。顾名思义，其具有强大的凝集水 分的功能，它以水为分散介质，当把凝胶贴到皮肤上时， 受到体温的影响，凝胶内部的物理结构从固态变成液态， 并渗透到皮肤里。因此，在以水凝胶为基地材质的面膜内 注入胶原蛋白、透明质酸、熊果苷、烟酰胺等有效成分， 可制成多种功能的面膜。
水凝胶超分子结构自组装方式及组装形态
水凝胶超分子结构自组装方式及组装形态水凝胶是一种具有三维网络结构的高分子材料，能够在水中溶胀并保持大量水分。
由于其独特的物理和化学性质，水凝胶在生物医学、药物传递、组织工程等领域具有广泛的应用。
近年来，随着超分子化学的快速发展，水凝胶超分子结构自组装成为了研究热点，为设计和构建新型功能材料提供了新思路。
本文将详细介绍水凝胶超分子结构的自组装方式及组装形态。
一、水凝胶超分子结构自组装方式水凝胶超分子结构自组装是指通过非共价键作用（如氢键、范德华力、静电作用、π-π堆积等）使水凝胶分子在特定条件下自发地组织成有序结构的过程。
这种自组装过程具有可逆性和动态性，使得水凝胶超分子结构具有独特的刺激响应性和自修复能力。
根据自组装作用力的不同，水凝胶超分子结构自组装方式可分为以下几类：1. 氢键自组装氢键是一种较弱的相互作用力，但在水凝胶超分子结构自组装中发挥着重要作用。
通过设计含有氢键供体和受体的水凝胶分子，可以实现氢键驱动的自组装。
例如，聚乙烯醇（PVA）水凝胶中的羟基之间可以形成氢键，从而使PVA分子链在水中自组装成三维网络结构。
2. 静电自组装静电自组装是指带有相反电荷的水凝胶分子通过静电吸引作用自发地组织成有序结构。
这种方法常用于制备聚电解质水凝胶。
例如，将带有正电荷的聚阳离子和带有负电荷的聚阴离子在水溶液中混合，它们会通过静电作用自组装成水凝胶。
3. 疏水自组装疏水自组装是指疏水基团在水环境中自发聚集，从而驱动水凝胶分子的自组装。
这种方法常用于制备含有疏水基团的水凝胶。
例如，将含有疏水烷基链的聚丙烯酰胺（PAM）衍生物在水溶液中自组装，可以形成具有疏水微区的水凝胶。
二、水凝胶超分子结构组装形态水凝胶超分子结构自组装可以形成多种形态，这些形态取决于水凝胶分子的结构、自组装条件以及外部环境刺激。
以下是一些常见的水凝胶超分子结构组装形态：1. 纤维状结构纤维状结构是水凝胶超分子结构自组装中最常见的形态之一。
高分子水凝胶
v2 , s
v2 , s
10
2
G"
10
1
G'
PNIPA in water 10
0
24
26
28
30
32
o
34
36
38
40
T/ C
Winter’s Criterion
Winter & Chambon
G’ G” n
G’ : storage modulus G” : loss modulus : angular frequency n: relaxation exponent
Other IPNs
From poly(acrylamide), PAAm, and PAAc which form hydrogen bonds at low temperature
PAAc O H HN PAAm O H O
n
n
Katono, H.; Maruyama, A.; Sanui, K.; Ogata, N.; Okano, T.; Sakurai, Y. J. Controlled 15 Release, 1991, 16, 215
Ion cooperation
Coil-helix transition
Phase separation
Complex
Reversible, time-dependent
钙离子与海藻酸的交联模型
Ca2+ selectively chelated by G units
more Ca2+ required
•
•
合成水凝胶：生物相容性较差，但合成聚合物水凝胶的
水凝胶材料的制备与生物医学应用研究

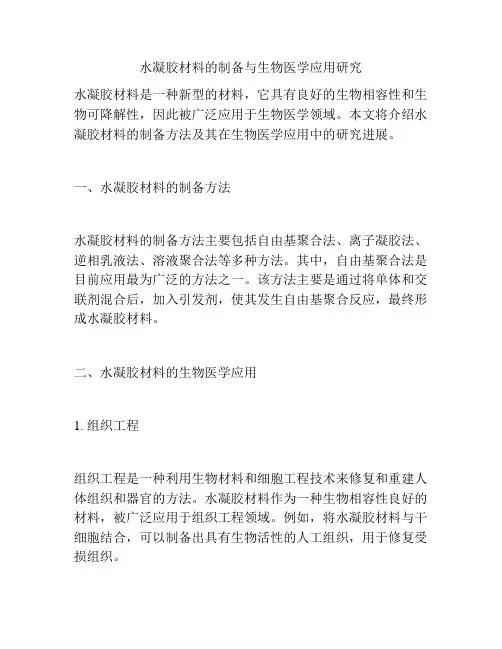

水凝胶材料的制备与生物医学应用研究水凝胶材料是一种新型的材料，它具有良好的生物相容性和生物可降解性，因此被广泛应用于生物医学领域。
本文将介绍水凝胶材料的制备方法及其在生物医学应用中的研究进展。
一、水凝胶材料的制备方法水凝胶材料的制备方法主要包括自由基聚合法、离子凝胶法、逆相乳液法、溶液聚合法等多种方法。
其中，自由基聚合法是目前应用最为广泛的方法之一。
该方法主要是通过将单体和交联剂混合后，加入引发剂，使其发生自由基聚合反应，最终形成水凝胶材料。
二、水凝胶材料的生物医学应用1. 组织工程组织工程是一种利用生物材料和细胞工程技术来修复和重建人体组织和器官的方法。
水凝胶材料作为一种生物相容性良好的材料，被广泛应用于组织工程领域。
例如，将水凝胶材料与干细胞结合，可以制备出具有生物活性的人工组织，用于修复受损组织。
2. 药物缓释水凝胶材料具有良好的载药性能，可以将药物包裹在其中，实现药物缓释。
这种方法可以使药物缓慢释放，从而提高药物的疗效，并降低药物对人体的副作用。
例如，将抗癌药物包裹在水凝胶材料中，可以实现对肿瘤细胞的精准治疗。
3. 医疗器械水凝胶材料还可以被用于制备医疗器械。
例如，将水凝胶材料制成人工角膜，可以用于治疗眼部疾病。
此外，水凝胶材料还可以被用于制备人工关节、血管支架等医疗器械。
三、水凝胶材料的未来发展随着生物医学技术的不断发展，水凝胶材料在生物医学领域中的应用也将得到进一步拓展。
未来，我们可以将水凝胶材料与纳米技术、基因技术等结合起来，实现更加精准的治疗效果。
此外，我们还可以通过改变水凝胶材料的化学结构和物理性质，来实现更加多样化的应用。
总之，水凝胶材料作为一种新型的生物医学材料，在组织工程、药物缓释、医疗器械等方面都具有广泛的应用前景。
我们期待着未来更多的研究成果，为生物医学领域带来更多的创新和突破。
高强度水凝胶材料的制备与性能研究

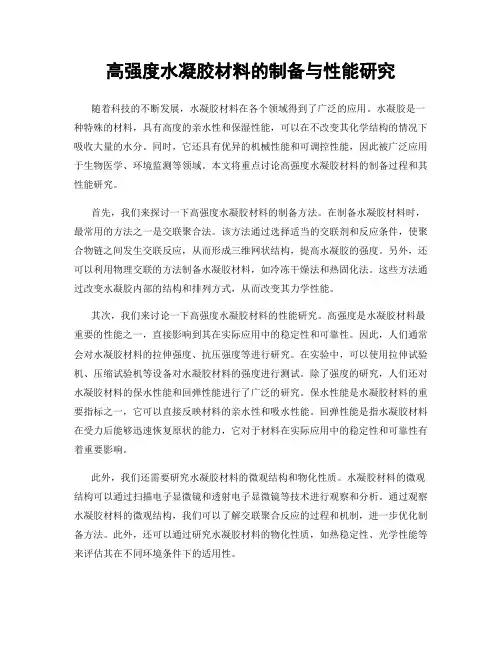

高强度水凝胶材料的制备与性能研究随着科技的不断发展，水凝胶材料在各个领域得到了广泛的应用。
水凝胶是一种特殊的材料，具有高度的亲水性和保湿性能，可以在不改变其化学结构的情况下吸收大量的水分。
同时，它还具有优异的机械性能和可调控性能，因此被广泛应用于生物医学、环境监测等领域。
本文将重点讨论高强度水凝胶材料的制备过程和其性能研究。
首先，我们来探讨一下高强度水凝胶材料的制备方法。
在制备水凝胶材料时，最常用的方法之一是交联聚合法。
该方法通过选择适当的交联剂和反应条件，使聚合物链之间发生交联反应，从而形成三维网状结构，提高水凝胶的强度。
另外，还可以利用物理交联的方法制备水凝胶材料，如冷冻干燥法和热固化法。
这些方法通过改变水凝胶内部的结构和排列方式，从而改变其力学性能。
其次，我们来讨论一下高强度水凝胶材料的性能研究。
高强度是水凝胶材料最重要的性能之一，直接影响到其在实际应用中的稳定性和可靠性。
因此，人们通常会对水凝胶材料的拉伸强度、抗压强度等进行研究。
在实验中，可以使用拉伸试验机、压缩试验机等设备对水凝胶材料的强度进行测试。
除了强度的研究，人们还对水凝胶材料的保水性能和回弹性能进行了广泛的研究。
保水性能是水凝胶材料的重要指标之一，它可以直接反映材料的亲水性和吸水性能。
回弹性能是指水凝胶材料在受力后能够迅速恢复原状的能力，它对于材料在实际应用中的稳定性和可靠性有着重要影响。
此外，我们还需要研究水凝胶材料的微观结构和物化性质。
水凝胶材料的微观结构可以通过扫描电子显微镜和透射电子显微镜等技术进行观察和分析。
通过观察水凝胶材料的微观结构，我们可以了解交联聚合反应的过程和机制，进一步优化制备方法。
此外，还可以通过研究水凝胶材料的物化性质，如热稳定性、光学性能等来评估其在不同环境条件下的适用性。
最后，需要提及的是高强度水凝胶材料的应用前景。
随着社会的发展，对于材料的性能要求越来越高，高强度水凝胶材料作为一种新型材料，具有广阔的应用前景。
高分子水凝胶综述
高分子水凝胶综述摘要在这篇综述中，笔者以高分子水凝胶为探究的领域，围绕其产生、发展、应用等诸方面，浅层次地加以论述。
论文大体的探讨方式是这样：首先以高分子水凝胶的出现为基点，考察其定义的由来以及与吸水树脂之间的关系；然后以高分子水凝胶潜在应用价值的属性为导向线，对其进行分类，讨论相应的制备方法和水凝胶性能各类表征方法；接着突出强调环境敏感性水凝胶的制备及响应原理；而水凝胶实际应用及缺陷则作为最后系统概括。
关键词：高分子水凝胶应用性能制备产生、定义与比较高分子水凝胶的合成可以追溯到20世纪50年代后期，Wichterle和Lim合成了第一个医用甲基丙烯酸羟乙酯（HEMA）水凝胶[1]。
对于高分子水凝胶的定义，各个文献报道的都很接近，即由带有化学或物理交联的亲水性高分子链形成的三维固体网络[2]，在水环境下高分子水凝胶能够发生吸水溶胀，甚至有的吸水能超过其自重好多倍（图1）图1凝胶吸水溶胀前与溶胀后的比较（左侧为吸水溶胀后，右侧为吸水溶胀前）同时，笔者发现，高分子水凝胶与吸水树脂之间的关联需要被加以认知。
吸水树脂本身就是一种新型功能高分子材料，具有亲水基团，能吸收大量水分而又能保持水分不外流。
当水分子通过扩散作用及毛细作用进入到树脂中时，形成的树脂即称为高分子水凝胶。
也就是说，吸水树脂是高分子水凝胶的前身，且当树脂经吸水后才成为水凝胶。
此外，对于高分子水凝胶的吸水并且保水的机理也需要加以阐述。
从化学结构上来分析，凝胶是分子中含有亲水性基团和疏水性基团的交联型高分子。
在凝胶的交联网格里，必然存在很多疏水性基团朝外，亲水性基团朝里的结构，在这样的结构下，亲水性基团与水分子以氢键等方式进行结合，疏水性基团在外头形成的屏障可以有效地间隔不同的内亲水网格，起到容纳水分子容器的作用（图2）。
OOH R O H R OO H R O OH RO OH R O OHR OOH OHH图2 凝胶保持水分子示意图图2中，右下侧的疏水性基团是朝内的，这表明凝胶亲水性网格结构内部也是含有非亲水性基团的；而水分子与亲水链上的氧之间形成了氢键。
水凝胶的制备方法及原理
水凝胶的制备方法及原理
水凝胶呀，那可是个神奇的东西！它就像是一个魔法材料，在我们的生活中有着广泛的应用。
你知道水凝胶是怎么制备出来的吗？嘿嘿，其实有很多种方法呢！就好像做菜一样，有不同的配方和步骤。
比如说化学交联法，这就像是搭积木，通过化学反应把小分子连接起来形成一个大的网络结构，把水“锁”在里面。
还有物理交联法，就像织毛衣，通过一些物理作用让分子们交织在一起，形成水凝胶。
再来说说原理。
水凝胶能形成，那是因为有一些特别的性质在起作用啊！它就像是一个小宇宙，有着自己的运行规则。
分子之间的相互作用力，让它们能够聚集在一起，形成稳定的结构。
这就好像是好朋友们手牵手，团结在一起力量大。
想象一下，水凝胶在生物医学领域那可是大显身手啊！可以用来制作药物载体，精准地把药物送到需要的地方，难道这不神奇吗？它还能在组织工程中发挥重要作用，帮助修复受损的组织。
这就像是给身体打了一针强心剂！在化妆品中也有它的身影呢，让我们的肌肤更加水润有弹性。
水凝胶的应用还不止这些呢！在农业上，它可以帮助保持土壤的水分，就像给土地盖了一条温暖的毯子。
在工业上，也有它的一席之地。
这水凝胶简直就是个多面手啊！
水凝胶的制备方法和原理真的是太有趣、太重要了！它就像是一把钥匙，打开了无数应用的大门。
我们应该不断探索和研究，让水凝胶为我们的生活带来更多的惊喜和便利。
难道不是吗？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理交联的设计与合成 1.荷电相反离子间相互作用交联
作为一种基于物理交联的设计与合成策略，一 些生物相容且可生物降解的水溶性聚电解质特别是 多糖类聚电解质与一些带相反电荷无机离子或聚离 子之间的相互作用交联(图3)已被成功用于医用多 糖基水凝胶的制备。
2.两亲性嵌段或接枝共聚物缔合交联 两亲性嵌段或接枝共聚物在水中能借疏水缔合作用自 组装形成类似于胶束和层状相等有序结构。利用这些原理， 设计并制备物理交联型医用水凝胶。
化学交联的设计与合成 1.自由甚共聚反应交联
自由基共聚反应交联是迄今用于医用高分子水凝 胶设计和制备的最常用方法。 依赖于所需的合成原料化学结构与性能特点，两 种主要的途径被广泛采用: 一、通过一种或多种低分子量烯类单体在交联剂 存在下直接进行交联共聚反应; 二、先使原本不具聚合反应活性的一些水溶性聚 合物转变为含可聚合反应基团的衍生物、再进行交联 共聚反应。 其主要特点是可根据需要将不同敏感或功能特性 基团引人到聚合物水凝胶骨架中，同时可方便地调控 官能团的密度及水凝胶的交联程度。
目前NVP-HEMA二元共聚物
水凝胶主要用于软性亲水接触 镜 ，其含水量38％～42％， 其保湿性和生物相容性、透氧 性均不是很理想。
课题的提出
因此，我们用HEMA和NVP作为
单体，BPO为引发剂，N，N´亚甲基双丙烯酰胺作为交联剂 进行共聚合，希望得到的产品 同时具备PVP与PHEMA的优异 性能。 同时我们通过改变反应条件和 配方，测定其各种性能，以扩 大其使用范围。
80。C干 燥至衡量
称其质量m1
称其质量m2
计算方法：平衡溶胀度W%=（m2-m1）/m1×100%
引发剂用 量
交联剂用量 0
反应时间
平衡溶胀 度g/g 7.99 6.68 5.51
重复吸水平衡 溶胀度g/g 10.59 6.79 5.65
1‰
0.1‰ 0.3‰
0.5‰
0 0.1‰ 2‰ 0.3‰ 0.5‰ 1‰ 3‰ 0 0 0.1‰ 24 小 时
反应时间
转换率 44.33% 60.46% 69.11% 66.21%
1‰
0.1‰
2‰ 0.3‰ 0.5‰ 1‰ 3‰ 2‰ 0 0 0.1‰
24 小 时
46.16%
59.07%
62.62% 67.95% 64.26% 48.30% 50.94% 57.25%
36小时
称取适量水 凝胶材料 用蒸馏水浸泡 至溶胀平衡
医用高分子水凝胶的设计与合成
凝胶与功能水凝胶
1 凝胶的结构和性质 定义：gel是指溶胀的三维网状结构高分子，在高聚 物间相互连接形成的网状空隙中填充了液体介质 . 水凝胶：液体介质为水，由水溶性或亲水性高聚物组 成.吸水性强，保水性能强,一般压力难以排除.
（1）凝胶的分类： A 交联键性质 化学凝胶：不可逆凝胶，经单体聚合或化学交联大分子 通过共价键连接，不溶不熔，结构稳定 物理凝胶：可逆凝胶，大分子间通过氢键或范德华力相 互连接，外界条件改变，物理链破坏，凝胶重新形成链状 分子溶解在溶剂中－溶液 如 明胶、聚乙烯醇水溶液 B 凝胶含液量 冻胶：含液量90％以上，网络中溶剂不能自由流动，呈 现弹性半固体状态
医用高分子水凝胶由于直接与生物系统相作用，除需 具备一般理化性能要求外，还需满足下述一些特殊性 能要求:
①水凝胶本身无毒，不致癌、不致崎，不引起人体细 胞的突变和不良组织反应; ②具有良好的生物或组织相容性，不引起中毒、溶血、 凝血、发热和过敏等现象; ③具有与人体天然组织相适应的力学性能; ④针对不同的使用目的而具有特定的功能。
透过性：分子从凝胶孔隙扩散通过的现象.
影响因素： 溶剂性质：含水的孔道利于水溶性物质通过. 溶剂含量：溶剂含量高凝胶溶胀度大，孔径大，利于分子 通过.
凝胶电荷：对粒子扩散与透过有选择性.
凝胶与功能水凝胶
2 功能水凝胶 定义：对温度或环境因素的变化刺激有明确或显著应答的凝胶
分类：温敏水凝胶、pH敏水凝胶、盐敏水凝胶、光敏水凝胶、 形状记忆水凝胶
创伤敷料 药物载体
角膜接触眼镜
形状记忆材料
组织工程支架材料
保水抗旱
研究意义
由于高分子水凝胶具有缓慢释放及毒性小 的特点， 使其在医药和医疗方面也极具应 用价值： 软接触眼镜就是高分子水凝胶作为生物医 用材料使用最为成功的例子 而作为药物控制释放材料或者医用敷料的 研究意义重大。
为了合成所需的水凝胶，具有良好生物相容性的 一些亲水性聚合物及其与内酯、己内酯的嵌段共聚物、 聚乳酸及其共聚物、羟乙基甲基丙烯酸酯均聚物 (PHEMA)以及键合有合成高分子支链的天然多糖接枝共 聚物等现已被广泛地用于医用水凝胶基质的构建。 不同的交联方法包括通过自由基共聚反应、结构 互补基团间化学反应进行的化学交联法以及由带相反 电荷离子间相互作用、两亲性嵌段共聚物或接枝物疏 水缔合、结晶和氢键作用引致的物理交联法则被广泛 地用于医用水凝胶的设计与合成。
第三部分 水凝胶的性能测试
单体转化率测定
水凝胶平衡溶 胀度的测定
水凝胶吸水 速率测定
水 凝 胶 性 能 测 试
水凝胶拉伸 强度测定
反应完毕后，称取 水凝胶的质量m1
泡于蒸馏水 中透析足够 长时间
80。C干燥至 衡量
称其质量m2 计算方法：转化率= m2 /m1×100%
引发剂用量 交联剂用量 0 0.1‰降低，其原因 可能是引发剂用量较高时，反应速度较快，但分子 量较小，分子链较短，大分子间的缠结作用不强， 分子间作用力小，因此拉伸强度较低。
第四部分 总结及进一步工作设 想
全文总结
本文以HEMA和NVP为单体，BPO为引发剂，N，N’-亚甲基双 丙烯酰胺为交联剂进行自由基共聚合，合成了HEMA/NVP二元共聚 物水凝胶。并且初步测试合成的水凝胶材料吸水速率，平衡溶胀度 ，单体转化率，重复吸水速率，重复吸水平衡溶胀度，拉伸强度， 大致讨论了引发剂用量，交联剂用量，反应时间对材料性能的影响 。 进一步工作设想 从本实验目前的结果来看，水凝胶的力学性能还不够理想，可 以从改变单体比例，加入第三单体，改变反应温度等方面着手，来 尝试提高材料的力学性能，改善材料综合使用价值。 另外，还可以将目前已有的制作水凝胶的配方用于载药方面的 尝试，为以后将其用于医用敷料方面提供一定的参考。
图5 BPO 2‰不同交联剂的吸水速率和重复吸水速率
图6 BPO 2‰反应时间36小时的吸水速率和重复吸水速率
引发剂用量 交联剂用量 拉伸强度 MPa 0
1‰ 0.1‰ 0.3‰ 0.5‰ 0
2‰ 0.1‰ 0.3‰ 0.5‰
0.537 1.050 0.924 0.575 0.316 0.563 0.837 1.013
2.结构互补基团间反应交联 一些生物相容性聚合物分子链上通常含有诸 如-OH、-COOH、-NH2一类的功能基团。这些基团 不仅赋予聚合物良好的水溶性，而且可与一些结 构互补的化合物发生诸如Schiff碱、加成、缩合 一类的化学反应、彼此间形成化学交联键。利用 这些特性，具有不同结构与性能特点的医用水凝 胶可被设计与合成。
溶胀度：一定温度下，单位质量或体积的凝胶所能吸收液体 的极限量
pH敏水凝胶：聚合物的溶胀与收缩随弧环境的pH、离子强度 变化而变化 阴离子水凝胶平衡溶胀度随pH增大而增大，阳离子型则随pH 增大而降低 温敏及pH双重敏感凝胶 将pH敏单体和温敏单体通过接枝和嵌段共聚或用互穿网络技 术合成的互穿网络水凝胶 N,N－二异丙基丙烯酰胺、 N,N-二甲基丙烯酰胺、油酸三元 共聚物水凝胶
作为敷料的优点：
吸收能力强，吸收渗液后可形成凝胶，与创面结
合良好 易于更换，在伤口愈合的过程中，凝胶不会粘连 伤口 防止伤口感染，低毒甚至没有什么毒性，还可负 载各种药物
水凝胶的研究现状
pH敏感水凝胶
温度敏感性水凝胶
电场敏感性水凝胶 光敏感性水凝胶
NVP-HEMA水凝胶研究现状
4.89
20.67 9.11 6.99 4.63 4.20 40.11 22.68 8.90
4.99
21.64 8.37 7.15 4.68 4.17 42.13 22.25 9.29
2‰
36小时
称取一定量的水凝胶材料在800C下干燥至
衡量，称其质量m1，然后用蒸馏水浸泡， 每隔半小时测定其质量m2，m3，m4等，由 此可计算出此水凝胶材料在不同时间段的 吸水速率。
1-1为未加交联剂吸水速率 1-2为未加交联剂重复吸水速率 2-1为交联剂0.1‰吸水速率 2-2为交联剂0.1‰重复吸水速率 3-1为交联剂0.3‰重复吸水速率 3-2为交联剂0.3‰吸水速率 4-1为交联剂0.5‰重复吸水速率 4-2为交联剂0.5‰吸水速率 5-1为交联剂1‰吸水速率 5-2为交联剂1‰重复吸水速率
温敏水凝胶：在水或水溶液中凝胶的溶胀与收缩强烈依赖温度 ，凝胶体积在某一温区有突变－低临界溶液温度 温敏原因：聚合物亲水亲油平衡值－聚合物链结构存在亲水和 疏水的平衡 聚N－烷基系列凝胶低温溶胀（结合水含量低，游离水含量高） 高温收缩－N孤对电子与水分子形成的氢键高温断裂
聚N－异丙基丙烯酰胺37℃突然收缩－全部为结合水无游离水
图1 未加交联剂，不同引发剂用量时吸水速率
未加交联剂时，吸水速率随着引发剂用量 的增加而加快。
图2 不同引发剂和交联剂时的吸水速率
吸水速率随着交联剂用量的增加而降低，随着引 发剂的用量增加而增加 ；当交联剂用量较高时， 引发剂用量对吸水速率的影响不大
图3 不同反应时间对吸水速率的影响
反应时间虽然对吸水速率有一定的影响，但 对平衡吸水率影响不大。
第二部分 水凝胶的制备
水凝胶的制备
CH3 CH2 CH O C
N
O
CH2CH2OH
HEMA
CH2 CH O
