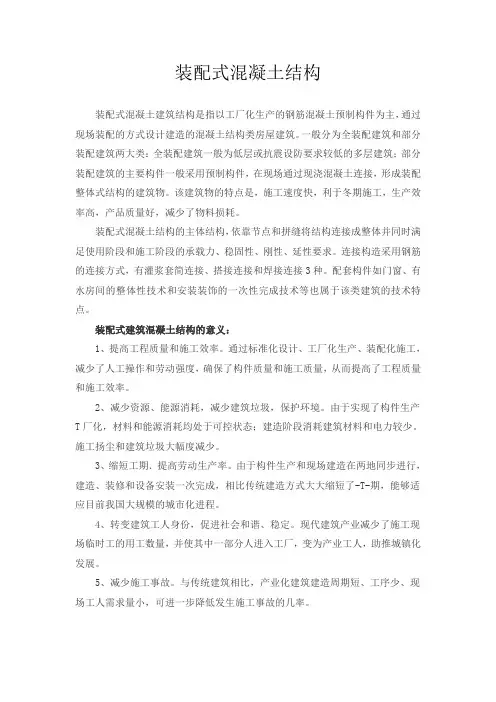

(完整word版)装配式混凝土结构
装配式混凝土结构装配式混凝土建筑结构是指以工厂化生产的钢筋混凝土预制构件为主，通过现场装配的方式设计建造的混凝土结构类房屋建筑。
一般分为全装配建筑和部分装配建筑两大类：全装配建筑一般为低层或抗震设防要求较低的多层建筑；部分装配建筑的主要构件一般采用预制构件，在现场通过现浇混凝土连接，形成装配整体式结构的建筑物。
该建筑物的特点是，施工速度快，利于冬期施工，生产效率高，产品质量好，减少了物料损耗。
装配式混凝土结构的主体结构，依靠节点和拼缝将结构连接成整体并同时满足使用阶段和施工阶段的承载力、稳固性、刚性、延性要求。
连接构造采用钢筋的连接方式，有灌浆套简连接、搭接连接和焊接连接3种。
配套构件如门窗、有水房间的整体性技术和安装装饰的一次性完成技术等也属于该类建筑的技术特点。
装配式建筑混凝土结构的意义：1、提高工程质量和施工效率。
通过标准化设计、工厂化生产、装配化施工，减少了人工操作和劳动强度，确保了构件质量和施工质量，从而提高了工程质量和施工效率。
2、减少资源、能源消耗，减少建筑垃圾，保护环境。
由于实现了构件生产T厂化，材料和能源消耗均处于可控状态；建造阶段消耗建筑材料和电力较少。
施工扬尘和建筑垃圾大幅度减少。
3、缩短工期．提高劳动生产率。
由于构件生产和现场建造在两地同步进行，建造、装修和设备安装一次完成，相比传统建造方式大大缩短了-T-期，能够适应目前我国大规模的城市化进程。
4、转变建筑工人身份，促进社会和谐、稳定。
现代建筑产业减少了施工现场临时工的用工数量，并使其中一部分人进入工厂，变为产业工人，助推城镇化发展。
5、减少施工事故。
与传统建筑相比，产业化建筑建造周期短、工序少、现场工人需求量小，可进一步降低发生施工事故的几率。
6、施工受气象因素影响小，产业化建造方式大部分构配件在工厂生产，现场基本为装配作业，且施工工期短。
受降雨、大风、冰雪等气象因素的影响较小。
装配式混凝土结构优点：1、有利于实现节能减排、推进绿色安全施工由于构建只在现场进行组装、现浇部分节点，现场的湿作业大幅减少。

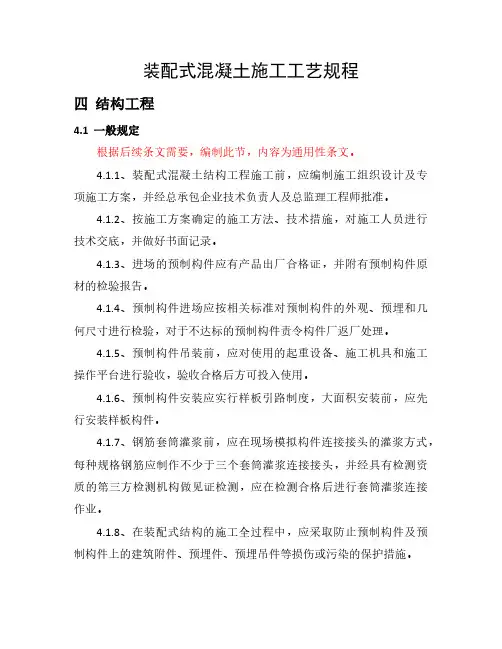

《装配式混凝土结构施工工艺规程》结构施工
装配式混凝土施工工艺规程四结构工程4.1 一般规定根据后续条文需要，编制此节，内容为通用性条文。
4.1.1、装配式混凝土结构工程施工前，应编制施工组织设计及专项施工方案，并经总承包企业技术负责人及总监理工程师批准。
4.1.2、按施工方案确定的施工方法、技术措施，对施工人员进行技术交底，并做好书面记录。
4.1.3、进场的预制构件应有产品出厂合格证，并附有预制构件原材的检验报告。
4.1.4、预制构件进场应按相关标准对预制构件的外观、预埋和几何尺寸进行检验，对于不达标的预制构件责令构件厂返厂处理。
4.1.5、预制构件吊装前，应对使用的起重设备、施工机具和施工操作平台进行验收，验收合格后方可投入使用。
4.1.6、预制构件安装应实行样板引路制度，大面积安装前，应先行安装样板构件。
4.1.7、钢筋套筒灌浆前，应在现场模拟构件连接接头的灌浆方式，每种规格钢筋应制作不少于三个套筒灌浆连接接头，并经具有检测资质的第三方检测机构做见证检测，应在检测合格后进行套筒灌浆连接作业。
4.1.8、在装配式结构的施工全过程中，应采取防止预制构件及预制构件上的建筑附件、预埋件、预埋吊件等损伤或污染的保护措施。
4.1.9、装配式结构施工过程中应采取安全措施，并应符合现行行业标准《建筑施工高处作业安全技术规范》JGJ80、《建筑机械使用安全技术规程》JGJ33和《施工现场临时用电安全技术规程》JGJ46等的有关规定。
4.2 施工准备•技术准备；施工组织、方案、平面布置、技术措施、深化设计等。
应针对装配式混凝土工程来写，避免与现浇体系重复。
4.2.1.1、装配式结构施工前应制定施工组织设计、施工方案；施工组织设计的内容应符合现行国家标准《建筑工程施工组织设计规范》GB/T50502的规定；施工方案的内容应包括构件安装及节点施工方案、构件安装的质量管理及安全措施等。
4.2.1.2、平面布置1、施工道路布置应尽可能满足环形畅通，道路的宽度不小于6m、转弯半径不小于15m，路基承载力满足构件运输的需要，且具有良好的通行能力。
装配式混凝土结构施工工艺规程
装配式混凝土结构施工工艺规程一、前期准备1. 试验室检验在施工前，应对原材料进行试验，包括水泥、骨料、砂子、膨胀剂等，以确保其质量符合相关标准。
2. 设备检查在施工前，应对施工设备进行检查，如混凝土搅拌机、自卸车、塔吊等，以保证其正常运行。
3. 现场清理在施工前，应对施工现场进行清理，清除杂物、垃圾等，使施工现场整洁干净。
二、施工流程1. 基础施工在进行装配式混凝土结构施工前，应先对基础进行施工，包括打桩、浇筑基础等，确保基础牢固。
2. 预制构件安装预制构件是装配式混凝土结构的主要构件，应按照设计图纸要求进行安装，保证构件的准确度和稳定性。
3. 混凝土搅拌混凝土搅拌应采用强制混凝土搅拌机进行，确保混凝土的均匀性和质量。
4. 运输与倒料混凝土应采用自卸车运输到施工现场，倒料前应先进行试块检验，以确保混凝土质量符合标准。
倒料时，应控制倾斜角度和倾斜速度，避免混凝土流失和波动。
5. 预应力钢筋张拉在混凝土达到设计强度后，应进行预应力钢筋的张拉，确保结构的稳定性和承载能力。
6. 防水处理在混凝土表面进行防水处理，以提高结构的耐久性和抗渗能力。
7. 支撑拆除在混凝土达到设计强度后，应进行支撑拆除，确保结构的自重承载和稳定性。
三、质量控制1. 原材料质量控制原材料应符合相关标准，进行试验检验，确保质量符合标准。
2. 施工质量控制施工过程中应进行监督和检验，确保施工质量符合设计要求。
3. 检测验收在施工完成后，应进行检测验收，确保结构的可靠性和耐久性。
四、安全措施1. 安全教育在施工前应进行安全教育，让工人了解施工中的危险和安全措施。
2. 安全设施在施工现场应设置安全设施，如警示标志、安全带等，以保障工人的安全。
3. 应急预案在施工中应制定应急预案，以应对突发事件。
五、环保措施1. 垃圾处理在施工过程中应及时清理垃圾，进行分类处理，以减少对环境的影响。
2. 污水处理在施工过程中应进行污水处理，以保护环境和水资源。

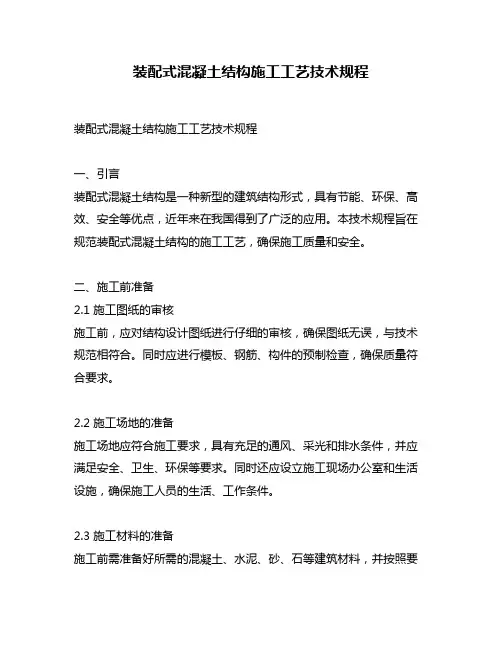

装配式混凝土结构施工工艺技术规程
装配式混凝土结构施工工艺技术规程装配式混凝土结构施工工艺技术规程一、引言装配式混凝土结构是一种新型的建筑结构形式，具有节能、环保、高效、安全等优点，近年来在我国得到了广泛的应用。
本技术规程旨在规范装配式混凝土结构的施工工艺，确保施工质量和安全。
二、施工前准备2.1 施工图纸的审核施工前，应对结构设计图纸进行仔细的审核，确保图纸无误，与技术规范相符合。
同时应进行模板、钢筋、构件的预制检查，确保质量符合要求。
2.2 施工场地的准备施工场地应符合施工要求，具有充足的通风、采光和排水条件，并应满足安全、卫生、环保等要求。
同时还应设立施工现场办公室和生活设施，确保施工人员的生活、工作条件。
2.3 施工材料的准备施工前需准备好所需的混凝土、水泥、砂、石等建筑材料，并按照要求进行检验，确保质量符合要求。
2.4 施工机械的准备施工机械包括起重机、塔吊、升降机、混凝土搅拌车等，应在施工前进行检查和维护，确保机械设备的正常运转。
三、模板工程3.1 模板制作装配式混凝土结构采用钢模板，其制作应符合钢模板制作标准。
制作前应对模板进行清洗和防腐处理，确保模板表面光滑、平整、无锈蚀和破损。
3.2 模板安装模板安装前需对模板进行检查，确保模板的尺寸、平整度、垂直度等符合要求。
模板安装时应采取专业的安装方法，确保模板的紧固度和水平度。
3.3 模板拆除混凝土浇筑完成后，应在混凝土强度达到设计要求后拆除模板。
拆模时应注意安全，避免对混凝土造成不良影响。
四、钢筋工程4.1 钢筋的加工钢筋应按照设计要求进行加工，确保尺寸、长度、钢筋弯曲角度符合要求。
加工过程中应注意保护钢筋表面，避免划伤和腐蚀。
4.2 钢筋的预埋在混凝土浇筑前，应按照设计要求将钢筋预埋置混凝土内部，预留好连接和焊接的位置和空间。
4.3 钢筋的安装钢筋安装前应对模板和钢筋进行检查，确保钢筋的位置和尺寸符合要求。
钢筋安装时应采用专业的安装方法，确保钢筋与混凝土之间的粘结牢固。

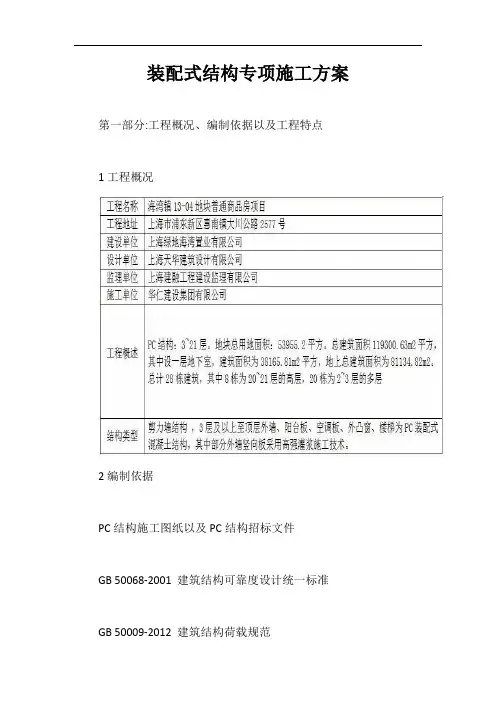

装配式结构专项施工方案【最新版】
装配式结构专项施工方案第一部分:工程概况、编制依据以及工程特点1工程概况2编制依据PC结构施工图纸以及PC结构招标文件GB 50068-2001 建筑结构可靠度设计统一标准GB 50009-2012 建筑结构荷载规范GB 50010-2010 建筑抗震设计规范JGJ 3-2010 高层建筑混凝土结构技术规程DG/TJ08-2069-2010 预制整体式住宅混凝土构件制作、施工及质量验收规程3工程特点主要特点本工程为预制装配式混凝土结构，其主要特点是:(1)现场结构施工采用预制装配式方法，外墙墙板、空调板、阳台、设备平台、凸窗以及楼梯的成品构件。
(2)预制装配式构件的产业化。
所有预制构件全部采用在工厂流水加工制作，制作的产品直接用于现场装配。
(3)在设计过程中，运用BIM技术，模拟构件的拼装，减少安装时的冲突。
部分外墙PC结构采用套筒植筋、高强灌浆施工的新技术施工工艺，将PC结构与PC结构进行有效连接，增加了PC结构的施工使用率，降低PCF的施工率，提高施工效率。
(4)楼梯、阳台、连廊栏杆均在PC构件的设计时考虑点位，设置预埋件，后续直接安装。
(5)按照PC结构的施工特点，采用悬挑外墙脚手架。
4防水特点节点自防水。
本次施工的装配式外墙板防水方法:(1)连接止水条，预制外墙板连接时，预先在板墙侧边和上粘贴防水止水条的形式防水;(2)空腔构造防水，预制外墙板之间在预制板侧边和上下设置沟(槽)排水的构造方法;(3)外墙密封防水胶，预制外墙板外侧耐候胶封闭。
5工程施工特点本工程采用的PC结构，其要点是:预制构件的工厂制作;现场装配构件的吊装;临时固定连接;配套机械的选用;预制结构和现浇结构的连接;节点防水措施;橡皮条与灌浆施工，专业多工种施工劳动力组织。
6工程新技术特点PC项目新技术点与内容是:产业化程度高，资源节约与绿色环保;构件工厂预制和制作精度控制;构件的深化加工设计图与现场的可操作性的相符性;施工垂直吊运机械选用与构件的尺寸组合;装配构件的临时固定连接方法;校正方法及应用工具;装配误差控制;预制构件连接控制与节点防水措施;施工工序控制与施工技术流程;专业多工种施工劳动力组织与熟练人员培训;装配式结构非常规安全技术措施以及产品的保护，高强灌浆新技术的施工的应用，为新技术的推广走出了贡献。
装配式混凝土建筑的施工工艺
装配式混凝土建筑的施工工艺一、引言随着城市化进程的不断加快，对于房屋建设的需求也在不断增加。
在过去，传统的建筑方式主要采用现场浇筑的方式，但是这种方式存在着许多问题，比如施工周期长、工人劳动强度大、难以保证建筑质量等等。
而随着装配式建筑技术的不断发展，其施工速度快、质量高、安全性好、环保性强等优点得到了广泛的认可，成为了未来发展的趋势。
本文将介绍装配式混凝土建筑的施工工艺，包括工序、技术要求、施工流程等内容，以期为相关从业人员提供一定的参考。
二、工序1.地基处理地基处理是装配式混凝土建筑施工的重要环节，其质量直接影响整个建筑的稳定性。
首先需要对地基进行勘测和测量，确定地基的承载能力和土层情况。
在此基础上，进行地基处理，主要包括挖掘、填筑、压实等工序。
需要特别注意的是，在地基处理过程中，要避免对周边环境造成影响。
2.基础施工在地基处理完成后，进行基础施工。
首先根据设计图纸进行定位，然后进行基础模板搭设。
在模板搭设完成后，进行钢筋加工和预埋件安装。
最后进行混凝土浇筑和养护。
3.支撑结构制作支撑结构制作是装配式混凝土建筑施工中的重要环节，其质量直接影响建筑的稳定性。
首先需要进行钢筋加工和焊接，然后进行模板搭设。
在模板搭设完成后，进行混凝土浇筑和养护。
4.主体结构制作主体结构制作是装配式混凝土建筑施工中的重要环节，其质量直接影响建筑的稳定性。
首先需要进行钢筋加工和焊接，然后进行预制构件制作。
在构件制作完成后，进行现场组装和安装。
最后进行混凝土浇筑和养护。
5.屋面制作屋面制作是装配式混凝土建筑施工中的重要环节，其质量直接影响建筑的防水性能。
首先需要进行屋面结构的设计和制作，然后进行屋面防水处理。
最后进行屋面材料的铺设和固定。
6.外墙制作外墙制作是装配式混凝土建筑施工中的重要环节，其质量直接影响建筑的保温性能和美观度。
首先需要进行外墙结构的设计和制作，然后进行外墙保温处理。
最后进行外墙材料的铺设和固定。
7.室内装修室内装修是装配式混凝土建筑施工中的重要环节，其质量直接影响建筑的舒适度和美观度。
装配式整体混凝土结构技术规程
装配式整体混凝土结构技术规程一、前言装配式整体混凝土结构技术规程是为了规范整体混凝土结构的施工工艺、质量要求、验收标准等方面的技术规范。
本规程适用于装配式整体混凝土结构的施工和验收。
二、材料与设备1. 混凝土材料：应使用符合国家标准的普通混凝土、高性能混凝土等。
2. 钢筋：应符合国家标准，材质应为HRB335、HRB400或HRB500。
3. 混凝土搅拌机：应符合国家标准，具有搅拌均匀、搅拌效率高等特点。
4. 模板：应符合国家标准，具有结构牢固、尺寸准确、表面光滑等特点。
5. 其他施工设备：如起重机、叉车、升降机等，应符合国家标准，且经过检验合格。
三、施工工艺1. 基础施工：应按照设计要求，制作基础模板，并进行基础混凝土浇筑。
浇筑完成后，应进行基础水泥砂浆包覆层施工，以保证基础的防水性。
2. 墙体施工：在基础完成后，按照设计要求制作墙模板。
在模板内放置钢筋，并进行混凝土浇筑。
浇筑完成后，应及时进行振捣，以保证混凝土的密实性。
浇筑完成后，应及时进行模板拆除，并进行墙体表面的修整。
3. 楼板施工：在墙体施工完成后，应按照设计要求制作楼板模板，并放置钢筋。
在钢筋内浇筑混凝土，浇筑完成后应及时进行振捣。
浇筑完成后，应及时进行模板拆除，并进行楼板表面的修整。
4. 梁施工：在墙体和楼板施工完成后，应按照设计要求制作梁的模板。
在模板内放置钢筋，并进行混凝土浇筑。
浇筑完成后，应及时进行振捣。
浇筑完成后，应及时进行模板拆除，并进行梁表面的修整。
5. 柱施工：在梁施工完成后，应按照设计要求制作柱的模板。
在模板内放置钢筋，并进行混凝土浇筑。
浇筑完成后，应及时进行振捣。
浇筑完成后，应及时进行模板拆除，并进行柱表面的修整。
6. 整体混凝土结构的拼装：在单体施工完成后，应按照设计要求进行结构的拼装。
拼装完成后，应进行验收，并进行必要的修整。
7. 防水处理：在整体混凝土结构施工完成后，应进行防水处理。
防水方式可采用涂刷防水涂料、铺设防水卷材等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配式混凝土结构施工工艺
装配式混凝土结构施工前，施工单位应对技术人员、现场作业人员进行质量安全技术交底。
根据工程特点、施工进度计划、构件种类和重量，选择适宜的起重机械设备，其所有起重机械设备均应具有特种设备制造许可证及产品合格证。
构件运输与堆放
若设计无具体规定，构件运输时的混凝土强度不应低于混凝土设计强度等级值的75%。
制订的预制构件运输与堆放方案的主要内容包括存放场地要求、运输线路计划、运输固定要求、码放支垫要求及成品保护措施等内容。
应对某些超高、超宽或刚度不对称等大型构件的运输和码放采取特殊的质量安全保证措施。
堆放场地应平整、坚实，且具有良好的排水措施。
预制构件应按品种、规格、所用部位、吊装顺序、预制构件受力状态，检验状态分别存放。
底层及层间应设置垫块，垫块应平整且上下对齐，地基应坚实。
预制构件不得直接放置于地面上。
预制构件施工
施工工艺流程:基层清理→测量放线→外露连接钢筋校正→安装垫片并调整标高→起吊预制墙板、就位→安装临时支撑→调节水平位置及垂直度。
将预制墙板平稳运行至距楼面1000mm左右时停止降落，操作人员手扶外墙板引导降落，用镜子观察下层预留连接钢筋是否对准预制墙体底部钢筋套筒，缓慢降落到垫片后停止降落;检查钢筋是否全部对孔完毕;用控制线检查墙体是否安放在了墙体线上;采用线坠和卷尺来检查墙体安装的垂直度，检查时应在墙体两端同时用线坠检查，保证安装垂直度;侍斜支撑支撑好且墙垂直度及水平度调整好后吊钩脱钩，垂直度应控制在5 mm内，构件轴线位置应控制在8mm内。
预制外墙标高位置调整示意
调节水平位置、垂直度通过短钢管斜撑调节杆，对墙板跟部进行微调来控制夕向的位置;通过长钢管斜撑调节杆上的可调节装置调节墙板顶部的水平位移以控制其垂直度。
叠合板
基层清理→测量放线→支撑体系→标高调节→吊装叠合楼板→复核标高→板缝处理→机电管线敷设→钢筋绑扎→混凝土浇筑→模板支撑拆除。
清理安装部位的结构基层，做到无油污、杂物。
剪力墙上流出的外露连接钢筋不正不直时，及时进行处理，以免影响叠合板的安装就位。
独立支撑放线:根据叠合板平面布置图在楼板上测放出独立支撑的点位，并在房间的四角弹出竖向垂直操作线。
标高放线抄平放线，在叠合板周围的剪力墙上弹出1.000m标高的控制线，以便叠合板安装后进行标高复核和调整。
吊装工序
叠合板安装前进行标高校核，调节板下的可调支撑，使其在同一水平高度。
叠合板起吊至设计位置后，在作业层上空500 mm处略作停顿，施工人员手扶楼板调整方向，对准板的边线与墙上的安放位置线，应避免构件上的预留钢筋与墙体钢筋发生冲突，放下时要停稳慢放，严禁快速猛放，以免冲击力过大造成板面震折裂缝。
调整板位置
时，应加垫小木块，不可直接使用撬棍，以免损坏板边角。
须保证搁置，允许偏差不大于5 mm。
根据墙体的标高控制线对叠合板安装位置进行标高复核，有偏差应用独立支撑架进行调整。
可调支撑调整水平示意
预制楼梯安装
工艺流程
施工准备→预制楼梯吊装→预制楼梯安装就位→灌浆→成品保护。
楼梯吊装前，在楼梯上下梯梁及平台位置放出梯段纵横位置控制线，标高1.000m的人控制线。
根据设计要求，在预制楼梯安装前需在梯梁位置(水平面上)采用20 mm厚的M15水泥砂浆找平压光，此工序应在吊装前完成，且吊装时水泥砂浆的强度应满足设计要求。
预制构件安装前，应梯梁基层清理干净，在下梯梁位置刷素水泥浆并铺两层塑料薄膜，安装好50mm 厚的聚苯板条。
梯板应按从上垂直向下的顺序安装，在作业层上空500mm位置处略作停顿，施工人员手扶楼梯板调整方向，将楼梯板边线与梯梁上的安放位置控制线
及插筋与插筋预留孔一并对准后，缓慢放下楼梯，待楼梯基本就位后再用撬棍微调楼梯板，直到位置正确，搁置平实。
安装楼梯板时应特别注意标高是否正确，应校正后再脱钩。
待楼板安装完成后，对楼梯上端的插筋预留孔及端部缝隙进行灌浆。
预制楼梯吊装示意
预制楼梯安装、连接完成后，对成品须采取保护措施，可采用满铺木胶合板进行成品保护。
