数字电子技术-随堂练习
数字电子技术练习题完整
5、若将一个异或门（输入端为A、B）当作反向器使用，则A，B端应按连接。
A、A或B中有一个接1 B、A或B中有一个接0
C、A和B并联使用D、不能实现
6、如图所示的电路，输出F的状态是
A、AB、A
C、1D、0
7、如果编码0100表示十进制数4，则此码不可能是。
3、时序逻辑电路由组合逻辑电路和两部分组成。
4、（13）D=（）B=（）H=8421BCD码。
5、A 1 0 1 1 0 1 0=
6、时序逻辑电路可分为Mealy型和型。
7、JK触发器转换成D触发器，需要J=，K=。
8、欲把输入的正选波信号转换成同频率的矩形波信号，可以采用电路。
9、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为
余3码加法规则:Βιβλιοθήκη (a)使用二进制加法规则，把余3码相加，得到未修正的和数。
(b)若相加后未产生进位，则在未修正的和数中减去0011(即3)，得余
3码形式的和(减3即加上3的补码1101)。
(c)若相加后产生进位，则在未修正的和数中加上0011(即3)，得余3码形式的和。
要求：画出电路连线图。
2、利用芯片74LS161（四位同步二进制计数器）和74LS151（八选一数据选择器）
C、可用前级的输出作为后级触发器的时钟
D、可用后级的输出作为前级触发器的时钟
15、设模值为36的计数器至少需要个触发器。
A、3 B、4 C、5 D、6
16、一个4位移位寄存器原来的状态为0000，如果串行输入始终为1，则经过4个移位脉冲后寄存器的内容为。
A、0001 B、0111 C、1110 D、1111
数字电子技术典型题选
数字电⼦技术典型题选数字电⼦技术典型题选⼀、填空题1．在数字电路中，逻辑变量的值只有个值，即和。
2．在逻辑函数的化简中，合并最⼩项的个数必须是2n 个。
3．组合逻辑电路的输出仅取决于该电路当前的输⼊信号,与电路原来的状态。
4．TTL三态门的输出有三种状态：⾼电平、低电平和⾼阻态状态。
5．基本的逻辑关系有，，。
6．组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于同步计数器。
7. A/D转换器的转换过程包括，，，四个步骤。
8．施密特触发器有 2 个稳定状态.，单稳态触发器有 1 个稳定状态.，多谐振荡器有0 个稳定状态。
9．随机存储器RAM的电路结构主要由、和三部分组成。
为构成4096×8的RAM，需要⽚1024×4的RAM芯⽚，并需要⽤位地址码以完成寻址操作。
10. 8位移位寄存器，串⾏输⼊时经个CP脉冲后，将得到8位数据的并⾏输出；欲将其串⾏输出，需经个CP脉冲后，数码才能全部输出。
11．(93)10= ( ) 16= ( ) 8= ( ) 2 。
12．寻址1M×16的内存单元需要⽤根地址线，根数据线。
13．RS触发器的特性⽅程为，其约束条件为。
14. D触发器的特性⽅程T触发器的特性⽅程。
15．正逻辑中，⾼电平表⽰，低电平表⽰。
16．时序逻辑电路通常由和两部分组成。
17．共阴极的LED数码管应与输出电平有效的显⽰译码器匹配。
18.共阳极的LED数码管应与输出电平有效的显⽰译码器匹配。
19．某逻辑函数F的卡诺图如图所⽰，则F= 。
20.单稳态触发器的特点是电路有⼀个和⼀个。
21.“逻辑相邻”是指两个最⼩项因⼦不同，⽽其余因⼦。
22..在数字系统中，所有的运算都可以分解成和两种操作。
23..TTL电路如图,则F1= F2=F3=24. CMOS电路的阈值电压为。
25. 现场可编程门阵列FPGA 主要由IOB CLB 互连资源和SRAM组成。
25. A/D转换过程包括，，，等步骤。
数字电子技术习题和答案
习题一、填空题1．( 2分) 一个10位地址码、8位输出的ROM ，其存储容量为 。
2．( 2分) 如果对键盘上108个符号进行二进制编码，则至少要 位二进制数码。
3．( 2分) 在下列JK 触发器、RS 触发器、D 触发器 和T 触发器四种触发器中，具有保持、置1、置0和翻转功能的触发器是 。
4．( 2分)为了暂存四位数据信号可用 个触发器构成数据寄存器。
5．( 2分) C A AB Y +=，Y 的最简与或式为 。
6．( 2分) 电路如图1，电路的逻辑表达式Ｆ 。
图 1 图 27．(2分) 由555定时器组成的电路如图2，回差电压是 V 。
8．( 2分)设逐次比较型A/D 转换器的参考电压U REF =8V , 输入模拟电压3.5V 。
如果用６位逐次比较型A/D 转换器来实现，则转换器输出的６位码是 。
9．(2分) 四输入TTL 或非门，在逻辑电路中使用时，有2个输入端是多余的，应将多余端接 。
10．( 2分)若每输入1000个脉冲分频器能输出一个脉冲，则由二进制加法计数器构成的分频器需要 个触发器。
11. 在TTL 、CMOS 逻辑族中，在电源电压值相同时，噪声容限大的是_______________．12．F=A B +BD+CDE+A D 最简的与或式是_______________．13．试将函数F A B C AC BC AC A B AB (,,)()=++++，简化成与或表达式F =_____________．14．若某二进制DAC 的最大输出电压是8V ，能分辨的最小输出电压是8mV ，则该转换器输入数字的位数N 至少为 。
15．请写出下图S 的表达式 。
CO 的表达式 。
二、选择题1、是8421BCD 码的是（ ）。
A 、1010B 、0101C 、1100D 、11012、和逻辑式BC A A + 相等的是（ ）。
A 、ABCB 、1+BC C 、AD 、BC A +3、二输入端的或非门，其输入端为A 、B ，输出端为Y ,则其表达式Y= （ ）。

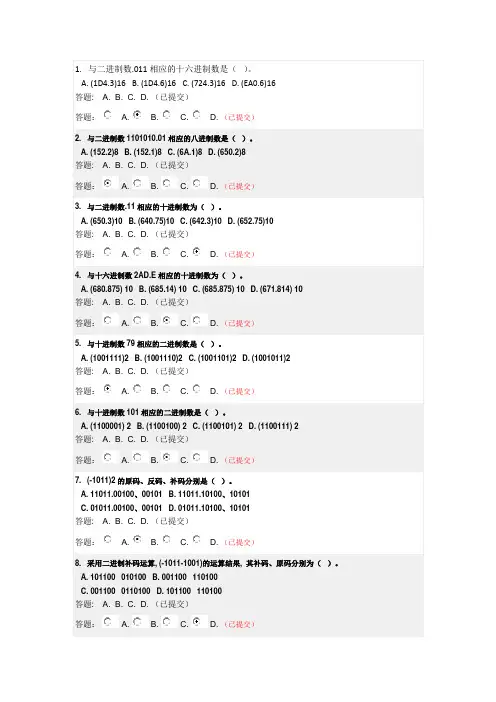

数字电子技术随堂练习答案
1.与二进制数.011相应的十六进制数是（）。
A. (1D4.3)16B. (1D4.6)16C. (724.3)16D. (EA0.6)16答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）2. 与二进制数1101010.01相应的八进制数是（）。
A. (152.2)8B. (152.1)8C. (6A.1)8D. (650.2)8答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）3. 与二进制数.11相应的十进制数为（）。
A. (650.3)10B. (640.75)10C. (642.3)10D. (652.75)10答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）4. 与十六进制数2AD.E相应的十进制数为（）。
A. (680.875) 10B. (685.14) 10C. (685.875) 10D. (671.814) 10答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）5. 与十进制数79相应的二进制数是（）。
A. (1001111)2B. (1001110)2C. (1001101)2D. (1001011)2答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）6. 与十进制数101相应的二进制数是（）。
A. (1100001) 2B. (1100100) 2C. (1100101) 2D. (1100111) 2答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）7. (-1011)2的原码、反码、补码分别是（）。
A. 11011.00100、00101B. 11011.10100、10101C. 01011.00100、00101D. 01011.10100、10101答题: A. B. C. D. （已提交）答题： A. B. C. D. （已提交）8. 采用二进制补码运算, (-1011-1001)的运算结果, 其补码、原码分别为（）。
数字电子技术精彩试题及问题详解(题库)
数字电子技术基础试题（一）一、 填空题：（每空1分，共10分）1. （30. 25） 10 = （ ） 2 = （ ） 16。
2 .逻辑函数 L = + A+ B+ C +D = o3 .三态门输出的三种状态分别为：、和。
4 .主从型JK 触发器的特性方程二。
5 .用4个触发器可以存储位二进制数。
6 .存储容量为4KX8位的RAM 存储器，其地址线为条、数据线为条。
二、 选择题：（选择一个正确的答案填入括号，每题3分，共30分） 1•设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒 为0的是：（）图。
图12. 下列儿种TTL 电路中，输出端可实现线与功能的电路是（）。
A 、或非门B 、与非门C 、异或门D 、OC 门3. 对CMoS 与非门电路，其多余输入端正确的处理方法是（）。
A B C DA、通过大电阻接地（＞1.5KΩ）B、悬空C、通过小电阻接地（＜1KΩ）D、通过电阻接V CC4.图2所示电路为Ill 555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6.下列儿种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形U I和输出波形U 0如图3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍，可釆用（）。
A、10级施密特触发器B、10位二进制计•数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有）个数据信号输出。
（A、 4B、 6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件：A C + A CD+AB=0四、分析下列电路。
数字电子技术习题库及参考答案
数字电⼦技术习题库及参考答案数字电⼦技术习题库⼀、填空题（每空1分，共20分）1. 有⼀数码10010011，作为⾃然⼆进制数时，它相当于⼗进制数（），作为8421BCD 码时，它相当于⼗进制数（）。
2.三态门电路的输出有⾼电平、低电平和（）3种状态。
3．TTL 与⾮门多余的输⼊端应接（）。
4．TTL 集成JK 触发器正常⼯作时，其和端应接（）电平。
5. 已知某函数，该函数的反函数（）。
6. 如果对键盘上108个符号进⾏⼆进制编码，则⾄少要（）位⼆进制数码。
7. 典型的TTL 与⾮门电路使⽤的电路为电源电压为（）V ，其输出⾼电平为（）V ，输出低电平为（）V ， CMOS 电路的电源电压为（） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输⼊为A 2A 1A 0 110时，输出应为（）。
9．将⼀个包含有32768个基本存储单元的存储电路设计16位为⼀个字节的ROM 。
该ROM 有（）根地址线，有（）根数据读出线。
10. 两⽚中规模集成电路10进制计数器串联后，最⼤计数容量为（）位。
11. 下图所⽰电路中， Y 1＝（）；Y 3 ＝（）。
12. 某计数器的输出波形如图1所⽰，该计数器是（）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（）有效。
d R d S ??? ??+??? ??++=D C AB D C A B F F 01234567Y Y Y Y Y Y Y YABY 1 Y 2 Y 3⼆、单项选择题（本⼤题共15⼩题，每⼩题2分，共30分）（在每⼩题列出的四个备选项中只有⼀个是最符合题⽬要求的，请将其代码填写在题后的括号内。
错选、多选或未选均⽆分。
）1. 函数F(A,B,C) AB+BC+AC 的最⼩项表达式为( ) 。
A ．F(A,B,C) ∑m （0，2，4） B. (A,B,C) ∑m （3，5，6，7） C ．F(A,B,C) ∑m （0，2，3，4） D. F(A,B,C) ∑m（2，4，6，7）2．8线—3线优先编码器的输⼊为I 0—I 7 ，当优先级别最⾼的I 7有效时，其输出的值是（）。
数字电子技术基础-习题题库.
五、计算分析
1. 将下列十进制数转换为二进制数： 24 63 129 365
12910 10000001 2 36510 101101101 2
2410 11000 2 6310 111111 2
2.
将下列二进制数转换成十进制数：
1011
11010
ABC D ABCD ABC D ABC D ABC D ABC D ABC D ABCD 4）画出函数的逻辑图（图略）。
返回
5.设计一个故障指示电路，要求的条件如下： 1）两台电动机同时工作时，绿灯Ｇ亮； 2）其中一台发生故障时，黄灯Ｙ亮； 3）两台发动机都有故障时，则红灯Ｒ亮。 解：1）分析命题。设输入变量为Ａ、Ｂ，分别表示两台电动机 的工作状态，输出变量用Ｇ、Ｙ、Ｒ表示。然后对逻辑变量进行 赋值：Ａ、Ｂ为０时表示电动机正常工作，Ａ、Ｂ为１时表示电 动机发生故障；Ｇ=１表示Ａ、Ｂ两台电动机同时工作；Ｙ=１ 表示Ａ、Ｂ两台电动机中有一台发生故障；Ｒ=１表示Ａ、Ｂ两 台电动机都有故障。 2）根据题意列真值表（见后表） 根据真值表可得：
1110101
10100011
10112 11 10
110102 26 10 1101012 53 10 101000112 163 10
3.
将下列二进制数转换成十六进制数： 1)
101011112 AF 16
2)
பைடு நூலகம்
101011112 16
7. 在函数F =AB+CD 的真值表中，F =1的状态有 D 个？ A.2 B.4 C.6 D.7 8. 已知某二变量输入逻辑门的输入 A、B及输出Y的波形 C 逻辑门的功能。 如下，它为
2019-2020华工网络数字电子技术随堂练习答案
第一章数制和码制2.(单选题) 与二进制数等值的十进制数为（）。
A. 9.21B. 9.3125C. 9.05D. 9.5参考答案：B3.(单选题) 与二进制数等值的十六进制数为（）。
A. B0.C3B. C. 2C.C3D. 参考答案：D参考答案：B5.(单选题) 与二进制数等值的十进制数为（）。
A. 6.11B. 6.21C. 6.625D. 6.5参考答案：C6.(单选题) 与二进制数等值的八进制数为（）。
A. 6.44B. 6.41C. 3.44D. 3.41参考答案：A参考答案：B13.(单选题) 的原码、反码、补码分别是（）。
A．11011、00100、00101 B．11011、10100、10101C．01011、00100、00101 D．01011、10100、10101参考答案：B1.(单选题) 将函数式化成最小项之和的形式为（）。
参考答案：D2.(单选题) 函数的反函数为（）。
参考答案：B3.(单选题) 将函数式化成最小项之和的形式为（）。
参考答案：A4.(单选题) 函数的反函数为（）。
参考答案：B5.(单选题) 已知函数的卡诺图如图2-1所示, 则其最简与或表达式为（）。
参考答案：A6.(单选题) 某电路当输入端A或B任意一个为高电平时，输出Y为高电平，当A和B均为低电平时输出为低电平，则输出Y与输入A、B之间的逻辑关系为Y＝（）。
参考答案：B7.(单选题) 全体最小项之和为（）。
参考答案：C8.(单选题) 以下与逻辑表达式相等的式子是（）。
参考答案：D9.(单选题) 和与非-与非逻辑表达式相等的式子是（）。
参考答案：C11.(单选题) 某电路当输入端A或B任意一个为低电平时，输出Y为低电平，当A和B均为高电平时输出为高电平，则输出Y与输入A、B之间的逻辑关系为Y＝（）。
参考答案：A12.(单选题) 任何两个最小项的乘积为（）。
参考答案：A13.(单选题) 以下与逻辑表达式相等的式子是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华工数字电子技术随堂第一章数制和码制当前页有10题，你已做10题，已提交10题，其中答对8题。
1.与二进制数111010100.011相应的十六进制数是（）。
A．(1D4. 3)16 B．(1D4.6)16 C．(724.3)16 D．(EA0.6)16答题： A. B. C. D. （已提交）参考答案：B问题解析：2.与二进制数1101010.01相应的八进制数是（）。
A．(152.2)8 B．(152.1)8 C．(6A.1)8 D．(650.2)8答题： A. B. C. D. （已提交）参考答案：A问题解析：3.与二进制数1010001100.11对应的十进制数为（）。
A．(650.3)10 B．(640.75)10 C．(642.3)10 D．(652.75)10答题： A. B. C. D. （已提交）参考答案：D问题解析：4.与十六进制数2AD.E对应的十进制数为（）。
A．(680.875) 10 B．(685.14) 10 C．(685.875) 10 D．(671.814) 10答题： A. B. C. D. （已提交）参考答案：C问题解析：5.与十进制数79相应的二进制数是（）。
A．(1001111)2 B．(1001110)2 C．(1001101)2 D．(1001011)2答题： A. B. C. D. （已提交）参考答案：A问题解析：6.与十进制数101相应的二进制数是（）。
A．(1100001) 2 B．(1100100) 2 C．(1100101) 2 D．(1100111) 2答题： A. B. C. D. （已提交）参考答案：C问题解析：7. (-1011)2的原码、反码、补码分别是（）。
A．11011、00100、00101 B．11011、10100、10101C．01011、00100、00101 D．01011、10100、10101答题： A. B. C. D. （已提交）参考答案：B问题解析：8.采用二进制补码运算，(-1011-1001)的运算结果，其补码、原码分别为（）。
A．101100 010100 B．001100 110100C．001100 0110100 D．101100 110100答题： A. B. C. D. （已提交）参考答案：D问题解析：9. 5421BCD码中表示十进制数9的编码为（）。
A．1010 B．1001 C．1100 D．1101答题： A. B. C. D. （已提交）参考答案：C问题解析：10. 8421BCD码中表示十进制数9的编码为（）。
A．1010 B．1001 C．1100 D．1101答题： A. B. C. D. （已提交）参考答案：B问题解析：当前页有1题，你已做1题，已提交1题，其中答对1题。
11.十进制数27若用余3BCD码表示，可写成（）。
A．0 1 0 1 1 0 1 0 B．0 0 1 0 0 1 1 1 C．0 0 1 0 1 0 1 0 D．0 1 0 1 0 1 1 1答题： A. B. C. D. （已提交）参考答案：A问题解析：第二章逻辑代数基础当前页有7题，你已做7题，已提交7题，其中答对3题。
1.函数式Y=AB´+A´BD+CD´的对偶式为（）A． B．C． D．答题： A. B. C. D. （已提交）参考答案：B问题解析：2.运用反演定理写出函数Y=A´D´+A´B´C+AC´D+CD´的反函数Y´为（）。
A．B．C．D．答题： A. B. C. D. （已提交）参考答案：D问题解析：3.函数Y(A,B,C)=A´BC+AC´+B´的最小项之和的形式为（）。
A．C．D．答题： A. B. C. D. （已提交）参考答案：A问题解析：4.函数转换成与非－与非式为（）。
A．B．C．D．答题： A. B. C. D. （已提交）参考答案：C问题解析：5.函数F=A'B'+AB转换成或非－或非式为（）。
A．F=(( (AB)'+(A'B')')') 'B．F=(( (A+B)'+(A'+B')')') 'C．F= ( (AB)'+(A'B')')'D．F= ( (A+B)'+(A'+B')')'答题： A. B. C. D. （已提交）参考答案：B问题解析：6.某逻辑电路的状态表如图2-1所示，其输入变量为A，B，C，输出为F，则F的逻辑式为（）。
A．F=A'B'C+ABCB．F=A'BC'+ABCC．F=A'B'C'+ABCD．F=AB'C'+ABC图2-1答题： A. B. C. D. （已提交）参考答案：C问题解析：7.函数的卡诺图如图2-2所示，其最简“与或”表达式为（）。
图2-2A．B．C．D．答题： A. B. C. D. （已提交）参考答案：C问题解析：第三章门电路当前页有10题，你已做10题，已提交10题，其中答对4题。
1.图3-1（a）、（b）、（c）、（d）中74系列TTL门电路的输出状态为低电平的是（）。
A．Y1 B．Y2 C．Y3 D．Y4（a）（b）（c）（d）图3-1答题： A. B. C. D. （已提交）参考答案：C问题解析：2.图3-2（a）、（b）、（c）、（d）中74HC系列CMOS门电路的输出状态为低电平的是（）。
A．Y1 B．Y2 C．Y3 D．Y4（a）（b）（c）（d）图3-2答题： A. B. C. D. （已提交）参考答案：A问题解析：3. TTL或非门多余的输入端在使用时（）。
A．应该接高电平1 B．应该接低电平0C．可以接高电平1也可以接低电平0 D．可以与其它有用端并联也可以悬空答题： A. B. C. D. （已提交）参考答案：B问题解析：4. CMOS与非门多余的输入端在使用时（）。
A．应该接高电平1 B．可以接低电平0也可以接高电平1C．应该接低电平0 D．可以与其它有用端并联也可以通过一个51W的电阻接地答题： A. B. C. D. （已提交）参考答案：A问题解析：5.和CMOS电路相比， TTL电路最突出的优势在于（）。
A．可靠性高 B．抗干扰能力强 C．速度快 D．功耗低答题： A. B. C. D. （已提交）参考答案：C问题解析：6.和TTL电路相比，CMOS电路最突出的优势在于（）。
A．可靠性高 B．抗干扰能力强 C．速度快 D．功耗低答题： A. B. C. D. （已提交）参考答案：D问题解析：7.在TTL门电路中，能实现“线与”逻辑功能的门为（）。
A．三态门 B．OC门 C．与非门 D．异或门答题： A. B. C. D. （已提交）参考答案：B问题解析：8.在CMOS门电路中，三态输出门、OD门、与非门、异或门和非门中，能实现“线与”逻辑功能的门为（）。
A．OD门 B．三态门 C．或非门 D．异或门答题： A. B. C. D. （已提交）参考答案：A问题解析：9.门电路中，能实现总线连接方式的门为（）。
A．OD门 B．OC门 C．或非门 D．三态门答题： A. B. C. D. （已提交）参考答案：D问题解析：10.欲使漏极开路的CMOS 门电路实现“线与”，则其输出端应该（）。
A．并联 B．并联且外接上拉电阻和电源C．外接上拉电阻和电源但不需并联 D．无需并联也无需外接上拉电阻和电源答题： A. B. C. D. （已提交）参考答案：B问题解析：当前页有4题，你已做4题，已提交4题，其中答对0题。
11.三态输出的门电路其输出端（）。
A．可以并联且实现“线与” B．不能并联也不能实现“线与”C．可以并联但不能实现“线与” D．无需并联但可以实现“线与”答题： A. B. C. D. （已提交）参考答案：C问题解析：12.图3-3中由74系列TTL与非门组成的电路中，门G输出高电平/低电平时流出其输出端的电流分别为（）。
已知与非门的输入电流为IIL= -1.6mA，IIH=40uA。
图3-3A．3IIH、3IIL B．3IIH、6IIL C．6IIH、3IIL D．6IIH、6IIL答题： A. B. C. D. （已提交）参考答案：C问题解析：13.图3-4中由74系列TTL或非门组成的电路中，门G输出高电平/低电平时流出其输出端的电流分别为（）。
已知或非门的输入电流为IIL= -1.6mA，IIH=40uA。
图3-4A．3IIH、3IIL B．6IIH、6IIL C．3IIH、6IIL D．6IIH、3IIL答题： A. B. C. D. （已提交）参考答案：B问题解析：14.某集成电路芯片，查手册知其最大输出低电平VOL(max)=0.5V，最大输入低电平VIL(max)=0.8V，最小输出高电平VOH(min)=2.7V，最小输入高电平VIH(min)=2.0V，则其低电平噪声容限VNL等于（）。
A．0.4V B．0.6V C．0.3V D．1.2V答题： A. B. C. D. （已提交）参考答案：C问题解析：第四章组合逻辑电路当前页有3题，你已做3题，已提交3题，其中答对1题。
1.图4-1中Y的逻辑函数式为（）。
A．B．C．D．图4-1答题： A. B. C. D. （已提交）参考答案：D问题解析：2.用3线-8线译码器74HC138设计的逻辑电路如图4-2所示，74HC138的功能表如图4-3所示。
、则输出Y3、Y2、Y1、Y0的函数式分别为（）。
A．、、、B．、、、C．、、、D．、、、图4-2 图4-3答题： A. B. C. D. （已提交）参考答案：A问题解析：3.用8选1数据选择器74LS152设计的逻辑电路如图4-4所示，74LS152的功能表如图4-5所示。
则其输出F的函数式为（）。
A.B．C.D．图4-4 图4-5答题： A. B. C. D. （已提交）参考答案：C问题解析：第五章触发器当前页有7题，你已做7题，已提交7题，其中答对1题。
1.触发器输出的状态取决于（）。
A. 输入信号 B．电路的初始状态C. 时钟信号 D．输入信号和电路的原始状态答题： A. B. C. D. （已提交）参考答案：D问题解析：2.假设JK触发器的现态Q=0，要求次态Q*=0，则应使（）。
A．J=×，K=0 B．J=0，K=×C．J=1，K=× D．J=K=1答题： A. B. C. D. （已提交）参考答案：B问题解析：3. T触发器的功能是（）。
