转体斜拉桥斜拉索主要施工方法
斜拉桥平行钢丝斜拉索安装施工工艺
斜拉桥平行钢丝斜拉索安装施工工艺10.1.1 工艺概述一、适用范围本工艺适用于采用平行钢丝索的铁路预应力混凝土斜拉桥拉索安装的情况，对其它形式桥梁(如采用斜拉索加劲的连续钢桁梁、钢箱结合梁)的斜拉索安装施工可供参考。
二、工艺特点本工艺着重介绍安装平行钢丝斜拉索所采用的分步牵引法，即根据全桥斜拉索在安装过程中由短到长、索力递增的特点，不同阶段分别选择不同的工具---先用大吨位的卷扬机将索的一端拉出锚固面固定,然后用穿心式张拉千斤顶将索另一端先软牵引再硬牵引至张拉锚固面锚固。
该法在大多数斜拉桥中采用，方便可靠。
10.1.2 作业内容平行钢丝斜拉索安装作业内容包括：准备工作、成品索验收、索盘吊装上桥、放索、缆索挂设、缆索张拉、索力调整、索头保护及减震装置安装等。
10.1.3 质量标准及检验方法《铁路钢桥制造规范》(TB10212-2009)《铁路钢桥保护涂装及涂料供货技术条件》( TB/T 1527-2011)《铁路桥涵工程施工质量验收标准》( TB10415-2003)《高速铁路桥涵工程施工质量验收标准》( TB10752-2010)10.5.4 工艺流程图 (图10.5.4-1 )施工准备索盘吊装上桥索头牵引和张拉设备缆索锚固端索头牵引到位，锚固起吊缆索张拉端索头, 牵引到位并戴帽缆索张拉索力控制与调整主跨合拢钢梁索头保护及减震装置安装检查验收图10.5.4-110.5.5 工艺步骤及质量控制一、施工准备平行钢丝斜拉索由有资质的专业生产厂家制作为成品索，经卷盘后运至施工现场。
1. 验收依据成品索应组织验收，验收依据设计图纸及相应规范进行。
2. 验收项目⑴技术资料每根斜拉索的质量保证书，以及各项例行检查结果。
例行检查内容包括：①钢丝的质量保证单或合格证及索厂的抽检结果。
②聚乙烯护套料的质保单或合格证。
③冷铸锚的检验报告或合格证（包括零部件探伤报告）。
④每根索冷铸填料试件在常温下的抗压强度合格。
⑤斜拉索在设计温度，零应力下的直线长度，其误差在规范允许值范围内。
浅谈斜拉桥中斜拉索的施工工法
浅谈斜拉桥中斜拉索的施工工法因参与修建了几座大型公路桥梁工程，现将工作中遇到的斜拉桥中斜拉索的施工方法总结给大家以作参考。
标签：斜拉桥；斜拉索；施工工法1、拉索体系施工相关要求本桥拟先施工主梁，后挂索张拉，施工工序及索力调整过程相对简单，因此在斜拉索张拉施工时，对拉索的张拉必须严格根据斜拉索的张拉顺序和吨位进行张拉，以保证拱塔的应力变化与设计相符。
斜拉索的制造厂及施工单位应协商编制索体的“制造规则”及“运输、安装和更换”规则，规则须经由业主、设计方、监理等各单位参加的联合评审会评审通过。
2、拉索材料质量要求（1）斜拉索所用的镀锌高强钢丝的力学、物理特性及其化学成分设计规范相关要求。
护套保护层的物理、力学特性需满足设计相关相求。
（2）索长误差所有拉索应满足设计长度的要求，长度误差ΔL应符合下述规定：对于所有拉索：ΔL≤L/5000（L为设计索长）最长索与最短索索长差值≤3mm。
（3）斜拉索施工工艺斜拉索是本桥的重要组成部份，斜拉桥桥跨结构的重量和桥活载，绝大部份斜拉索，传递到塔柱上，所以，斜拉索的制作、安装、张拉、索力调整、斜拉索的监控是本桥的关键工序。
斜拉索施工工艺流程①拉索制备工艺和方法缆索制作工艺主取决于防护方法。
本桥采用高密热挤聚乙烯PE材料作防护。
拉索在厂内制作，并作好防护工作。
②斜拉索制备的要点和注意事项斜拉桥在丈量、制备、切割前，应考虑对安装在索塔与相应梁段的锚具底端的直线长度进行复测计算。
拉索制备前应截取一段钢索（应采用钢蕊钢索）两端浇筑在锚头内制作3个试件进行破断试验。
计算斜拉索的切割长度，还应考虑使用钢丝束，张拉机具所需的锚固长度、锚具长度、斜拉索安装时下垂需要的增加量，采用应力下料时的延长度，应力下料时的温度与设计温度之差引起的拉索伸缩量以及拉索张拉时设计张拉力引起的延伸长度。
下料前對每根主索进行预拉，预拉操作流程如下：第一次预拉100%的设计荷载，卸载松弛7天，第二次预拉110%的设计荷载，卸载松弛60天。

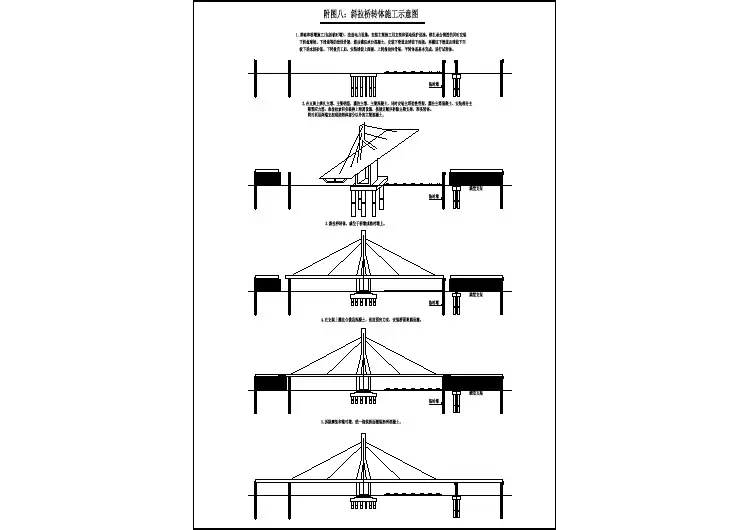

附图八：斜拉桥转体施工示意图
哈尔滨斜拉桥转体施工方案
哈尔滨斜拉桥转体施工方案1. 引言随着城市交通的发展，大城市中的桥梁建设变得越来越重要。
斜拉桥作为一种具有高运载能力和美观性的桥梁结构，被广泛应用于现代城市。
本文将介绍哈尔滨斜拉桥转体施工方案。
2. 斜拉桥的转体施工意义斜拉桥转体施工是指将一座已经建设完成的斜拉桥进行旋转，将其正常使用方向转换的工程操作。
转体施工可以实现多种效果，例如将桥面调整到更合适的位置，适应城市交通需求的变化。
此外，转体施工还可以对桥梁进行维修和保养，延长其使用寿命。
3. 斜拉桥转体施工的步骤斜拉桥转体施工过程需要经过以下几个步骤：3.1 施工前准备在施工前，需要对桥梁进行全面的检查和评估。
确定桥梁的结构和材料情况，以及其受力情况。
同时，需要制定详细的施工计划，包括施工时间、材料准备等。
3.2 施工现场布置在施工现场，需要进行一系列的准备工作。
首先是搭建起适合转体施工的起重设备和支撑系统。
然后，根据施工计划，对斜拉桥进行支撑和固定。
3.3 转体施工操作转体施工操作是整个施工过程中最关键的环节。
在转体过程中需要确保桥梁的平稳旋转，避免产生过大的应力。
为了保证施工的安全性，转体施工需要进行精确的计算和调整。
3.4 施工完成当施工完成后，需要对转体施工的结果进行检查和评估。
确保转体施工后的桥梁结构符合设计要求，并进行相关记录。
4. 斜拉桥转体施工的难点与解决方案斜拉桥转体施工中存在一些难点，需要采取相应的解决方案：4.1 转体过程中的平衡问题转体过程中，桥梁需要保持平衡，避免倾斜和倒塌的风险。
为了解决这个问题，可以通过增加支撑点，增强桥梁的稳定性。
同时，还可以通过调整起重设备的位置和角度，控制桥梁的平衡。
4.2 转体施工中的应力控制转体施工会产生一定的应力，过大的应力可能会导致桥梁结构的损坏。
为了控制应力，可以通过调整转体速度、使用缓冲装置等方法。
此外，还可以借助计算机模拟技术，对转体过程进行精确的模拟分析。
4.3 施工时间的限制施工时间是转体施工中一个重要的限制因素。
斜拉桥斜拉索施工作业指导书
斜拉桥斜拉索施工作业指导书1.目的明确斜拉桥斜拉索施工作业工艺流程、操作要点和相应的工艺、质量标准，指导、规范桩基成孔作业。
2.编制依据(1)《斜拉桥施工图设计-拉索结构施工图设计》；(2)《公路桥涵施工技术规范》（JTJ041-2000）；(3)《公路斜拉桥设计规范》（试行）JTJ027-96；(4)《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》GB/T18635-2001；(5) 斜拉索安装的相关技术资料；(6)《公路斜拉桥设计细则》（JTG/TD65-1-2007）。
3.适用范围适用于斜拉桥高强平行钢丝成品索配合对称悬灌主梁施工的斜拉索施工。
4.技术准备4.1内业准备（1）开工前组织技术人员认真审核施工设计图纸和有关设计资料，澄清有关技术问题，熟悉规范和技术标准，编制斜拉桥斜拉索实施性施工组织设计，制定施工安全保证措施，提出应急预案。
（2）从事起重机械作业、登高架设作业、机动车辆驾驶等特种作业的人员必须持有特种作业证。
对所有施工人员进行岗前技术培训，作业前进行技术交底。
4.2外业准备4.2.1施工前检查工作（1）对已施工完成的塔柱和主梁段进行检查，并将检查结果报监理工程师进行审核，合格后方能进行斜拉索作业施工。
（2）在锚垫板上放出孔道口十字中心线，以便对中，如若锚头安装偏位会造成锚头外螺纹与孔口磨擦，影响斜拉索张拉力精度。
（3）对施工所用的平行钢丝斜拉索、斜拉索锚具生产厂家进行调查，选用供货商。
成品索进场后根据质保单进行严格查验，检查锚具，PE在运输过程中是否有损伤，如有损伤，及时采取修理措施并妥善保管；检验并核对成品索合同内的质量证明文件等是否齐全完整。
对需要进行试验和检验的项目要按规定进行试验和检验，确保工程材料的质量和数量满足设计、规范和施工的要求。
（4）对施工所需的设备机具，如塔吊、卷扬机、千斤顶、放索架等进行选型，组织进场、调试、安装，需要进行校正检验的进行校正检验。
（5）斜拉索安装前的清理检查：清除锚索管内的水泥砂浆、焊渣和管口处毛刺；清理锚垫板上的砂浆、焊渣等，保证锚固螺母与锚垫板密贴；检查锚头槽口尺寸，以确定千斤顶的安装位置。
斜拉桥施工—斜拉桥主梁施工
混凝土双箱梁截面施工
牵索挂篮施工（澳大利亚） 挂篮悬臂浇筑施工（宜宾中坝金沙江大桥）
（三）顶推法、平转法施工
顶推法进行混凝土斜拉桥主梁的施工，需在 跨内设置若干临时支墩，且在顶推过程中，梁要 反复承受正、负弯矩。
我国天津永和桥主梁施工就是采用支架法拼 装施工的。
（二）悬臂法施工
悬臂施工法可分为悬臂拼装法和悬臂浇筑法两 种。
悬臂拼装法一般先在塔柱区段现浇一段起始 梁段以放置起吊设备，然后用起吊设备从塔柱两 侧依次对称安装预制梁段，使悬臂不断伸长直至 合龙。
悬臂浇筑法是从塔柱两侧用挂篮对称逐段就 地浇筑混凝土直至合龙。
钢箱梁悬臂吊装（安庆长江大桥）
悬臂浇筑法（漳州战备大桥）
我国大部分混凝土斜拉桥主梁都采用悬臂浇筑法施工 。施工中应尽量减小施工荷载，并充分发挥拉索的作用， 使结构在施工阶段和运营阶段的受力状态基本一致。
泸州泰安长江大桥的挂篮悬臂现浇施工
对于单索面布置的箱形截面主梁，为减轻浇 筑质量，通常将横截面分解成三部分，即中箱、 边箱和悬臂板。先完成包含主梁锚固系统的中箱 ，张拉斜向拉索，使之形成独立的稳定结构，然 后以中箱和已浇梁段的边箱为依托，浇筑两侧边 箱，最后用悬挑小挂篮浇筑悬臂板，使整体单箱 按品字形向前不断悬臂浇筑。
顶推法（法国 Millau Viaduct）
平转法是将斜拉桥上部结构分别在两岸 或一岸顺河流方向的支架上现浇，并在岸 上完成落架、张拉、调索等所有安装工作 ，然后以墩、塔为圆心，整体旋转到桥位 合龙。
平转法施工适用于桥址地形平坦、墩身 较矮及结构体系适合整体转动的中小跨径 斜拉桥。
斜拉桥索塔施工方法
斜拉桥索塔施工方法
斜拉桥索塔施工方法：
①搭建施工脚手架，围绕索塔搭建牢固的脚手架，像在高桥墩索塔施工时搭建稳固钢架。
②进行基础施工，确保索塔基础牢固，比如浇筑大体积混凝土基础。
③安装劲性骨架，在索塔内部安装劲性骨架来支撑，像在大跨度斜拉桥索塔中安装。
④绑扎钢筋，把钢筋按设计要求绑扎好，像在主塔施工时仔细绑扎竖向和横向钢筋。
⑤安装模板，选择质量好的模板，像在塔身部分安装定型钢模板。
⑥浇筑混凝土，分层浇筑索塔混凝土，像在高塔施工时控制每层浇筑厚度。
⑦进行混凝土振捣，用振捣棒仔细振捣，确保混凝土密实，在索塔柱身混凝土浇筑时操作。
⑧进行混凝土养护，定时洒水养护，像在高温天气对索塔混凝土加强养护。
⑨安装索道管，精确安装索道管，像在斜拉索连接部位精心安装。
⑩进行索塔节段施工，逐节向上施工，像在高塔索塔施工时按节段推进。
⑪对索塔表面进行处理，打磨修饰，像在外观要求高的索塔施工后打磨光滑。
⑫安装附属设施，像在索塔上安装照明等设施，方便后续施工和使用。
斜拉桥斜拉索施工作业指导书
斜拉桥斜拉索施工作业指导书1.目的明确斜拉桥斜拉索施工作业工艺流程、操作要点和相应的工艺、质量标准，指导、规范桩基成孔作业。
2.编制依据(1)《斜拉桥施工图设计-拉索结构施工图设计》；(2)《公路桥涵施工技术规范》（JTJ041-2000）；(3)《公路斜拉桥设计规范》（试行）JTJ027-96；(4)《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》GB/T18635-2001；(5) 斜拉索安装的相关技术资料；(6)《公路斜拉桥设计细则》（JTG/TD65-1-2007）。
3.适用范围适用于斜拉桥高强平行钢丝成品索配合对称悬灌主梁施工的斜拉索施工。
4.技术准备4.1内业准备（1）开工前组织技术人员认真审核施工设计图纸和有关设计资料，澄清有关技术问题，熟悉规范和技术标准，编制斜拉桥斜拉索实施性施工组织设计，制定施工安全保证措施，提出应急预案。
（2）从事起重机械作业、登高架设作业、机动车辆驾驶等特种作业的人员必须持有特种作业证。
对所有施工人员进行岗前技术培训，作业前进行技术交底。
4.2外业准备4.2.1施工前检查工作（1）对已施工完成的塔柱和主梁段进行检查，并将检查结果报监理工程师进行审核，合格后方能进行斜拉索作业施工。
（2）在锚垫板上放出孔道口十字中心线，以便对中，如若锚头安装偏位会造成锚头外螺纹与孔口磨擦，影响斜拉索张拉力精度。
（3）对施工所用的平行钢丝斜拉索、斜拉索锚具生产厂家进行调查，选用供货商。
成品索进场后根据质保单进行严格查验，检查锚具，PE在运输过程中是否有损伤，如有损伤，及时采取修理措施并妥善保管；检验并核对成品索合同内的质量证明文件等是否齐全完整。
对需要进行试验和检验的项目要按规定进行试验和检验，确保工程材料的质量和数量满足设计、规范和施工的要求。
（4）对施工所需的设备机具，如塔吊、卷扬机、千斤顶、放索架等进行选型，组织进场、调试、安装，需要进行校正检验的进行校正检验。
（5）斜拉索安装前的清理检查：清除锚索管内的水泥砂浆、焊渣和管口处毛刺；清理锚垫板上的砂浆、焊渣等，保证锚固螺母与锚垫板密贴；检查锚头槽口尺寸，以确定千斤顶的安装位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转体斜拉桥斜拉索主要施工方法
1.1施工准备
1.1.1成品索的检验
斜拉索出厂前按设计要求，对斜拉索有关性能进行检验。
斜拉索到达现场后，查验并索取每根成品索的质量保证书（质量保证书含本批交货的数量、质量及各种检验结果）；如果进行了非常规试验，需提供检验报告。
1.1.2索导管的处理
斜拉索锚头外径与索套管的内径相差很小，挂索时极易产生位置偏差，从而造成锚头外螺牙和斜拉索PE保护套的损伤，因此斜拉索挂设前应对塔、梁端的索套管进行全面的检查，对索套管内的焊渣、毛刺等进行打平磨光。
1.2 斜拉索上桥和桥面水平运输
根据斜拉索安装计划，斜拉索制造厂将验收后待交付的斜拉索陆路运输运至适当位置。
斜拉索采用汽车吊提升上桥面置于卧式放索机上，吊装时为了避免对斜拉索外包PE的伤害，采用大直径纤维绳、或直接使用10t软吊带进行吊装。
1.3 斜拉索的塔端挂设及桥面展开
7~8#索长度比较短，塔端挂设完成后斜拉索已基本展开，
直接采用塔吊提升剩余斜拉索即可完成桥面展开。
1~6＃索稍长，需采用以下步骤进行桥面展索。
1）7~8#索的塔端挂设方法（硬牵引）
具体步骤：
具体步骤：
第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。
第二步：在塔端锚头处安装内衬套和张拉杆以及在合适位置安装索夹，连接塔吊。
第三步：塔内下放牵引绳，将其与张拉端头连接。
第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，将螺母至少拧上三牙以上，塔吊松钩，拆除连接夹具。
2）1~6#索的塔端挂设及桥面展开（软牵引）
具体步骤如下：
第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。
第二步：在塔端锚头处安装软牵引装置以及在合适位置安装索夹，连接塔吊。
第三步：塔内下放牵引绳，将其与张拉端头连接。
第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，塔吊松钩，拆除连接夹具。
第五步：在斜拉索后部安装夹具，塔吊挂钩，启动塔吊提升斜拉索后部，完成斜拉索桥面完全展开，移走卧式放索机、导向滚轮。
第六步：将梁端锚头置于锚头小车上，并与桥面牵引卷扬机的钢丝绳连接，卷扬机牵引梁端锚头前行，同时塔吊缓慢下放斜拉索，并将其置于托索小车上，完成斜拉索的桥面展开。
斜拉索塔端挂设桥面起吊塔端锚头
斜拉索桥面展索
1.4斜拉索的梁端挂设
根据斜拉索的锚固牵引力不同，斜拉索的梁端牵引主要采用桥面卷扬机牵引，配以汽车吊提升锚头完成梁端锚固斜拉索，考虑到抱箍摩擦会对斜拉索外护层的破坏，梁端卷扬机牵引最大牵引力控制在10t以内：7~8#索的锚固牵引力较小，同时在塔端锚头连接了柔性拉杆，因此，该类索只需采用桥面卷扬机并辅以手拉葫芦即可完成梁端挂设。
1~6#索锚
固牵引力较大，但在塔端锚头处连接软牵引后，梁端锚固牵引力随之有所减小，保证索力在10t以内，卷扬机牵引也满足斜拉索梁端挂设。
1）7~8#索梁端挂设方法
第一步：在梁端锚头合适位置安装索夹和吊带，塔吊挂钩，提升斜拉索固定端。
第二步：梁端锚头处连接桥面卷扬机钢丝绳，桥面卷扬机牵引梁端锚头至索套管口处，卷扬机滑车组牵引至索导管口，调整角度，用手拉葫芦辅助进入梁端索导管。
第三步：锚头入梁端索套管后，螺母拧至1/2锚杯处锚固，完成斜拉索的梁端挂设。
2）1~6#索梁端挂设方法
第一步：在梁端锚头后3~5m适当位置处安装索夹，索夹上安装20T滑车组，汽车吊挂钩，提升斜拉索索夹，使锚头离开桥面，达到一定高度；
第二步：卷扬机牵引，汽车吊根据锚头及索导管角度进行高低调节，使锚头能进入索导管内，同时用3吨葫芦协调锚头顺利进入；
第三步：锚头入梁端索套管后，螺母拧至1/2锚杯处锚固，完成斜拉索的梁端挂设。
梁端索夹和滑轮组安装
葫芦协调入洞梁端锚头入洞。
